黄色AC/DC24V设备状态引导指示灯

　　在工业控制场景里，这类24V黄色LED指示灯是设备人机交互环节最基础也最不可或缺的元器件，不管是机床操作面板、自动化产线控制站、配电柜体还是小型专用设备的操控区域，都能见到它的身影，核心作用是给现场操作人员传递明确的设备运行状态信号，比如设备待机预警、工序到位提示、故障预警提醒这类需要操作人员留意但不属于紧急停机的状态，黄色光的穿透性适中，不会像红色那样带来强烈的紧迫感，也不会像绿色那样传递完全正常的信号，刚好匹配警示、提示类的状态传递需求。

　　从实际选型和安装的角度看，这款指示灯采用标准的22mm面板开孔尺寸？不对，标注的头部直径是28mm，对应的安装开孔是行业通用的22mm规格，这是工业控制元器件里的通用安装尺寸，不管是老款机床的面板改造，还是新设备的面板设计，都不用额外调整开孔尺寸，直接适配市面上绝大多数标准按钮安装孔位，安装时从面板正面插入，后部用配套的塑料锁紧螺母旋紧固定即可，不需要额外的固定支架，面板适配厚度在1-5mm之间，覆盖了常见的冷轧钢板控制柜、PVC操作面板、铝型材设备台面的安装厚度需求，不会出现安装后松动或者开孔不匹配的问题。

　　结构设计上，这款指示灯整体采用模块化的思路，头部是半透明的黄色PC材质灯罩，表面做了细微的磨砂漫反射处理，不会因为LED点光源直射产生刺眼的眩光，同时能让光线均匀扩散到整个灯罩表面，在车间正常照明环境下，距离5米左右就能清晰识别灯的亮灭状态，哪怕是有一定角度的侧视位置，也不会因为灯罩透光不均出现识别盲区。灯罩和下部的黑色基座采用卡扣式连接，后期如果需要更换灯罩或者内部的LED发光组件，不需要把整个灯从面板上拆下来，直接从正面撬开卡扣就能更换，大幅降低现场维护的工作量。

　　基座部分采用黑色阻燃PA材质，耐温范围覆盖-20℃到70℃，完全满足工业车间的常规环境温度需求，表面做了防滑的筋位设计，安装拧螺母的时候可以用手扶住基座防滑，不会跟着螺母转动扯坏后部的接线。基座下部的接线端采用插拔式接线结构？不对，从模型结构看，下部是带接线卡槽的设计，适配0.5-1.5平方的多股铜芯线，接线时不需要焊接，直接把剥好的线芯插入接线孔拧紧螺丝即可，接线端的极性做了明确的标识，因为是AC/DC24V通用的设计，交流接线时不需要区分极性，直流接线时哪怕接反也不会烧坏灯珠，内部带整流桥电路，能适配交直流两种供电场景，不用在选型时特意区分供电类型，减少备件的库存种类。

　　功能特性上，这款灯的工作电流控制在20mA以内，功耗极低，长时间点亮也不会出现明显的发热问题，哪怕是24小时连续运行，基座表面的温度也不会超过40℃，不会对周边的塑料元器件或者线路造成热影响。LED光源的使用寿命远高于传统的白炽灯珠，正常工况下使用寿命能达到数万小时，基本能做到和设备同生命周期，不需要频繁更换光源。和同规格的其他颜色指示灯相比，黄色款的应用场景更偏向于预警类提示，比如设备的料仓低料位提示、电机过载预警、自动模式下的待机提示、维护状态提示，不会和红色的故障停机、绿色的正常运行状态混淆，符合工业控制里的颜色标识规范，操作人员不需要额外培训就能识别对应的状态含义。

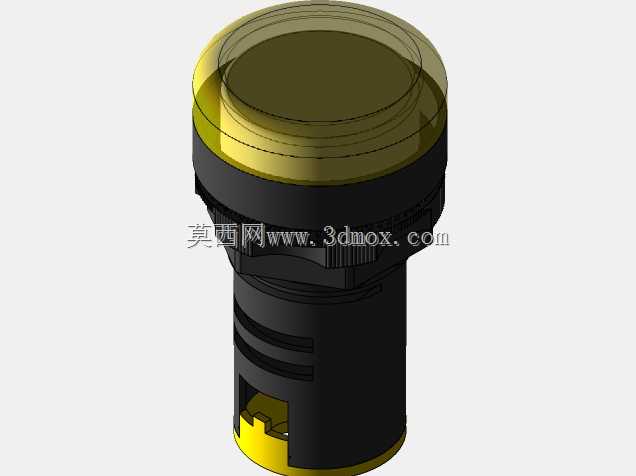

　　从三维建模的角度看，这个模型还原了实物的所有装配细节，包括灯罩的壁厚、基座的卡扣结构、锁紧螺母的螺纹、下部接线端的卡槽结构，不管是用来做设备面板的装配干涉检查，还是做操作面板的可视化渲染，都能直接调用，不需要再额外调整结构尺寸。建模时把各个零件做了独立的装配体划分，灯罩、基座、锁紧螺母、内部发光组件都是独立的零件文件，方便后续做爆炸视图或者装配动画演示，也能导出不同格式给结构设计、电气设计的不同岗位使用，在做机床改造或者新设备的电气布局时，可以直接把这个模型导入到装配体里，检查和周边按钮、开关的间距是否符合操作安全规范，避免出现安装时手指操作距离不够的问题。

　　实际现场使用中，这类指示灯的防护等级能达到IP65，正面的灯罩和基座之间有密封橡胶圈，面板安装时也有配套的密封垫片，哪怕是在有少量切削液飞溅的机床加工区域，或者有轻微粉尘的装配车间，也不会有液体或者粉尘进入灯体内部造成短路故障，适应大部分工业现场的恶劣环境。和带蜂鸣器的声光指示灯相比，这款纯灯光的指示灯成本更低，安装占用空间更小，适合那些只需要视觉提示不需要声音报警的工位，比如流水线的工位状态提示、配电柜的电源状态提示，不会因为蜂鸣器的噪音影响车间的整体声环境。
