CA6140车床用32缸径50行程标准气缸

　　在普通卧式车床的自动化改造与常规运维场景中，气动执行元件的选型适配直接影响整机动作的可靠性与重复定位精度，这款适配CA6140车床的气缸，核心参数为缸径32mm、行程50mm，是针对车床辅助动作需求开发的气动执行部件。从实际应用场景来看，这类气缸常被用于CA6140车床的工件夹紧辅助、冷却液喷嘴位置切换、防护门开合驱动、排屑器挡板启闭等工位，相比液压执行元件，气动驱动的响应速度更快，介质为洁净压缩空气，不会出现油液泄漏污染车床加工区域的问题，适配车床加工时对工位洁净度的基础要求，同时气动回路的搭建成本更低，日常维护仅需定期检查气源处理三联件的滤芯与油雾状态，不需要复杂的液压油更换、管路密封排查工作，非常适合普通车床的简易自动化升级场景。

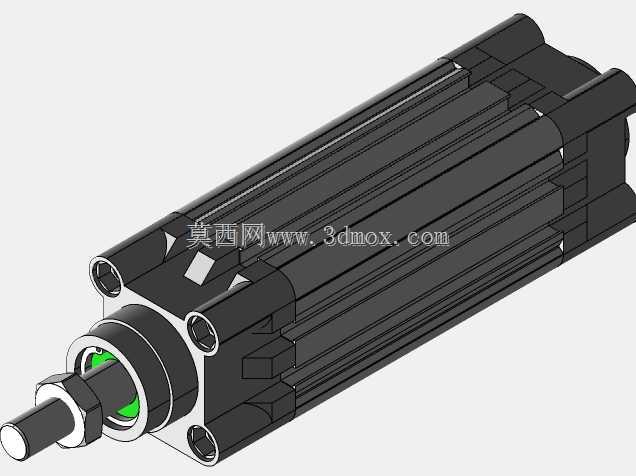

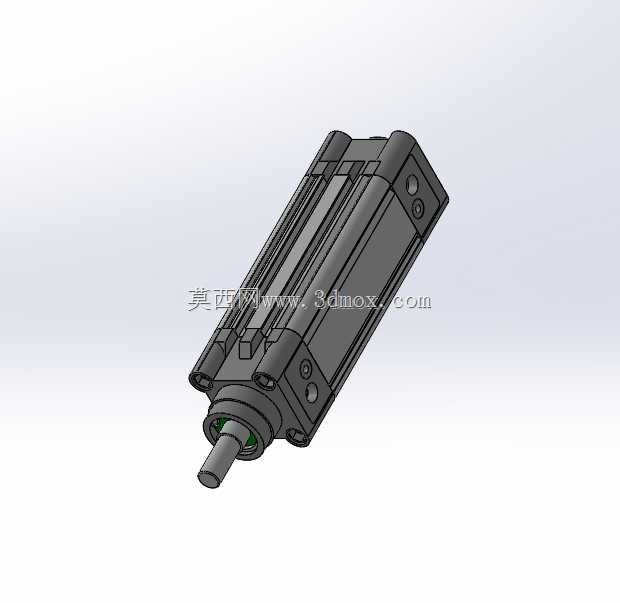

　　从产品功能特性来看，这款气缸为方形端盖拉杆式结构，缸筒采用硬质阳极氧化铝合金材质，内壁粗糙度控制在Ra0.4以下，配合带导向环的活塞结构，活塞运动时的径向窜动量可控制在0.02mm以内，能承受车床工位常见的轻度侧向负载，避免活塞杆长期受偏载出现密封件偏磨、漏气的问题。活塞杆表面采用镀硬铬处理，镀层厚度在0.02-0.03mm之间，硬度可达HV800以上，能抵御车床加工时飞溅的细切屑刮擦，减少活塞杆表面划伤导致的防尘圈、活塞杆密封损坏故障。气缸两端配备可调缓冲结构，缓冲调节螺钉可根据实际驱动负载的重量调整缓冲节流开度，在活塞运行到行程端点前实现平稳减速，避免金属硬碰撞产生的冲击与噪音，也能降低冲击对车床安装基座的振动影响，保障车床加工时的精度稳定性。

　　从设计思路层面，这款气缸完全遵循常规气动元件的安装互换性标准，端盖上的安装孔位、活塞杆伸出端的外螺纹尺寸、气口螺纹规格都和同参数的常规标准气缸完全通用，不需要对车床原有安装支架做额外的改孔、焊接调整，可直接替换原有老化损坏的同规格气缸，降低设备运维的改造成本。设计时特意针对车床加工环境的多粉尘、多切削液飞溅特点，在活塞杆防尘圈外侧额外增加了一道聚氨酯防尘刮片，能刮除附着在活塞杆表面的细切屑与切削液液滴，避免杂质进入缸筒内部加速密封件磨损，相比普通工业环境使用的标准气缸，密封结构的防护等级更高，更适配机加工车间的复杂工况。

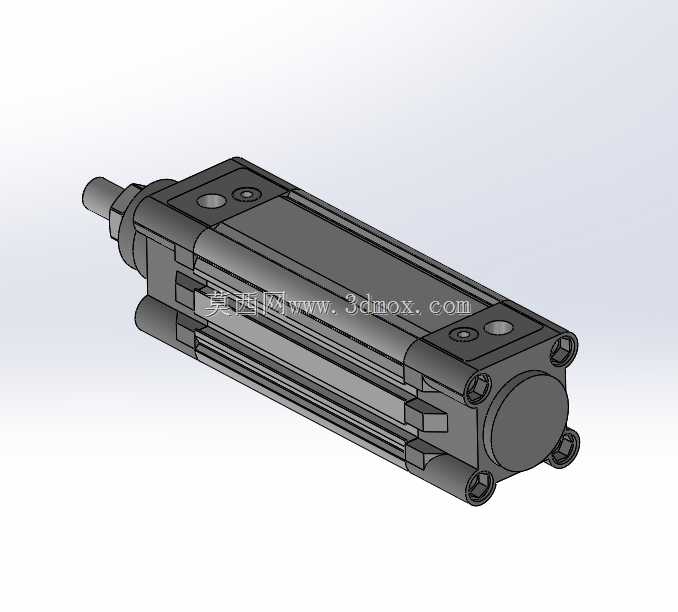

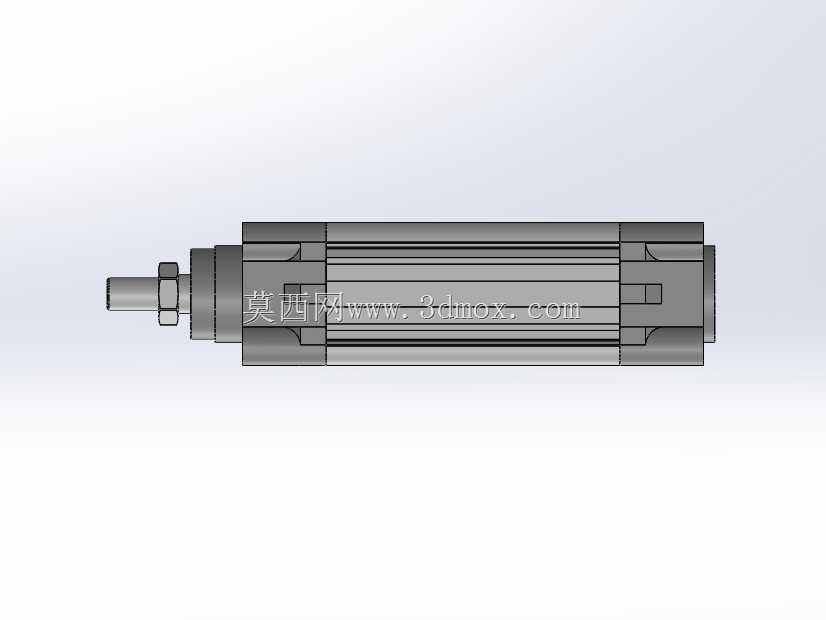

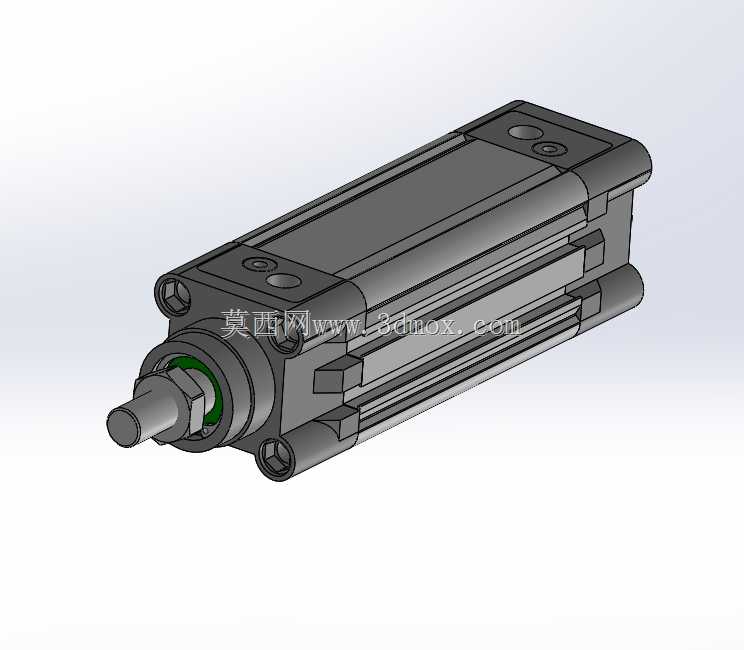

　　从外形尺寸与安装边界来看，这款气缸的缸筒截面为方形，缸筒外部的四个拉杆沿四角分布，整体安装占用的横向空间更小，适配CA6140车床床身、溜板箱周边狭窄的安装空间。气缸的轴向总长度在完全缩回状态下可控制在160mm以内，完全伸出时的总长度为210mm，安装时需要预留的轴向运动余量仅需额外增加10mm的安全间隙即可，不会和车床周边的走刀管线、操作手柄产生运动干涉。气缸的两个气口分布在缸筒侧面的同一轴向位置，接通气源管后管路不会随气缸动作产生大幅摆动，可避免车床往复运动时管路被拉扯、剐蹭的问题。端盖上的安装孔为通孔设计，可采用内六角螺栓从正面直接固定在安装支架上，不需要在狭窄空间内从侧面拧入螺栓，现场安装、后期拆卸更换的操作空间要求更低，适配车床设备紧凑的内部结构。

　　在实际选型适配时，这款气缸在0.5MPa的常规工作气压下，理论输出推力可达400N以上，拉力可达330N以上，完全能满足车床辅助工位的驱动力需求，不需要选用更大缸径的气缸造成安装空间浪费与气源消耗增加。气缸的活塞运动速度可通过排气节流阀在50-500mm/s范围内调节，可根据不同工位的动作节拍需求调整运行速度，比如驱动防护门开合时可调整为较慢的运行速度避免夹碰，驱动冷却液喷嘴切换时可调整为较快速度缩短动作响应时间，适配不同工位的实际使用需求。
