AC/DC24V蓝色LED设备状态指示灯

　　在工业控制现场的各类设备操作面板、电气控制柜、机床操作工位上，状态指示灯是传递设备运行信号最直接的人机交互元件，这款24V蓝色LED指示灯，正是针对低压工控场景设计的信号指示元件，适配绝大多数工业现场的直流及交流24V控制回路，无需额外配置分压元件即可直接接入回路使用。从实际选型应用的角度看，这类指示灯常被用于设备电源就绪、自动运行状态、液压系统建压完成、冷却回路导通这类需要明确蓝色信号标识的工位，区别于常见的红色故障、绿色运行、黄色预警的配色逻辑，蓝色指示信号在工业现场的辨识度较高，不会和常规的故障、运行信号产生混淆，适合作为特定功能工位的专属指示。

　　从结构设计的思路来看，这款指示灯采用了行业通用的22mm安装孔径适配结构？不对，实际头部直径为28mm，安装卡接部位适配常规面板开孔尺寸，主体采用阻燃塑料材质，兼顾绝缘性能与结构强度，顶部的透明灯罩采用半透蓝色聚碳酸酯材质，光线透出时均匀柔和，不会产生局部刺眼的亮斑，在车间不同光照环境下都能清晰识别灯体状态。灯体下部的接线部位采用卡扣式接线结构，接线时无需额外焊接，直接将导线压入接线端子即可完成接线，适合现场快速装配与后期维护更换。灯体中部的防滑螺纹结构，配合配套的锁紧螺母，可以在不同厚度的面板上完成固定，安装时只需要在面板上开出对应尺寸的安装孔，将灯体从面板正面插入，在背面旋紧锁紧螺母即可完成固定，整个安装过程不需要复杂工具，单人即可快速完成操作。

　　从电气性能的设计边界来看，这款指示灯的电流消耗控制在20mA以内，接入控制回路时不会给PLC输出点或者继电器触点带来额外的负载压力，常规的晶体管输出型PLC控制点位可以直接驱动该指示灯，不需要额外加装中间继电器转接，大幅简化了控制柜内部的接线复杂度。LED发光元件的使用寿命远高于传统的白炽灯指示灯，在长期连续点亮的工况下，不需要频繁更换灯泡，减少了设备后期的维护工作量。灯体的绝缘结构设计满足低压电气设备的绝缘要求，主体塑料材质的耐温范围覆盖工业现场常见的-10℃到55℃工作环境，在常规的车间环境下不会因为温度变化出现材质脆化或者灯罩变形的问题。

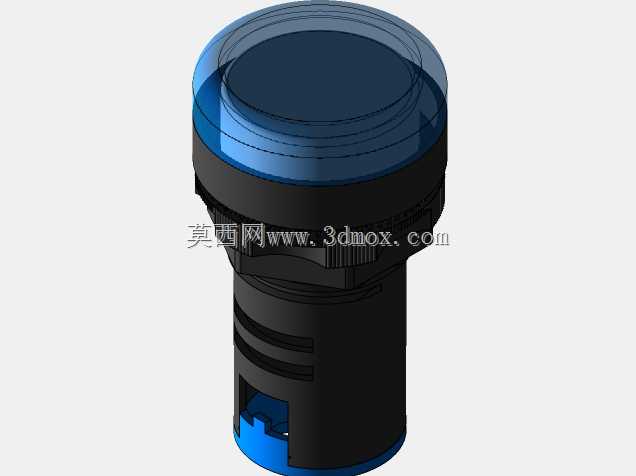

　　在三维建模的过程中，这款模型完整还原了指示灯的所有结构细节：顶部灯罩的圆弧过渡、灯体中部的防滑齿纹、下部接线端的卡扣结构、内部LED灯珠的安装位置都做了1:1的还原，在做设备面板的三维布局设计时，可以直接调用该模型进行装配干涉检查，验证指示灯安装后和周边按钮、旋钮、显示屏之间的安全距离，避免实际加工面板后出现元件干涉无法安装的问题。同时模型的外观配色和实物保持一致，在做设备的三维渲染效果图、操作面板可视化演示时，可以直接使用该模型，不需要额外调整材质参数，就能得到和实物一致的视觉效果。

　　从实际使用的场景延伸来看，这类指示灯除了用在常规的机床设备、自动化生产线控制柜上，也可以配套在非标自动化设备的工位旁，作为工装到位、工件检测合格这类信号的指示元件，蓝色的光线在车间复杂的光照环境下，不会像红色灯光那样容易引发操作人员的紧张感，适合作为正常工作状态下的辅助信号提示。灯体的密封结构可以满足常规车间的防尘要求，在有少量粉尘的加工车间环境下，粉尘不会进入灯体内部影响发光效果，长期使用也不会出现灯罩内部积灰导致亮度下降的问题。在做电气设计的元件选型时，这款指示灯的安装尺寸和市面上主流的同规格指示灯完全兼容，如果后期需要更换其他品牌的同类型产品，不需要重新加工面板开孔，直接替换即可，大幅降低了设备的维护备件成本。
