8英寸150磅RF面带颈对焊法兰结构

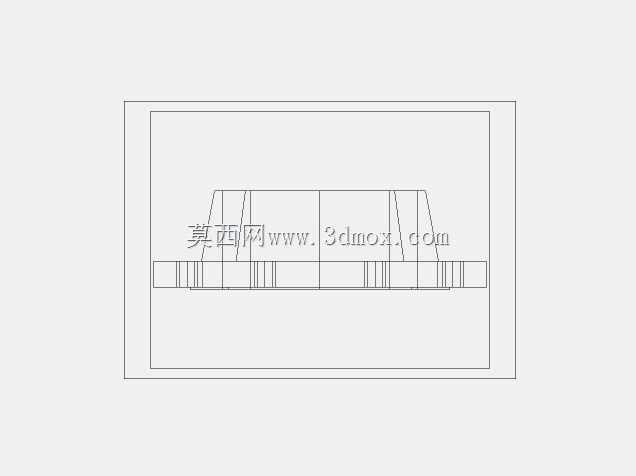

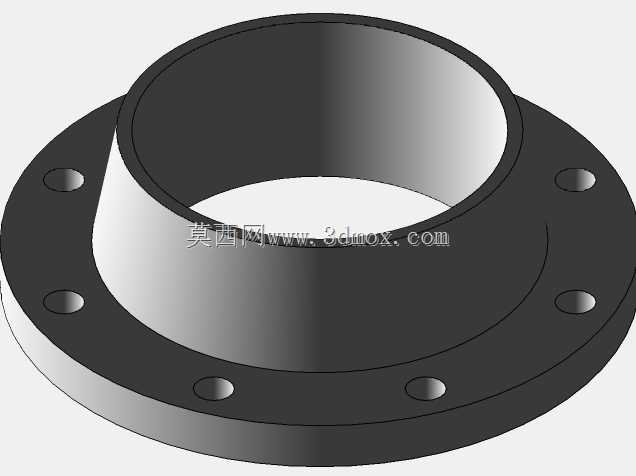

　　在石化、市政给排水、工业循环水、常规动力输送等压力管道系统中，带颈对焊法兰是实现管道与管道、管道与设备端刚性密封连接的核心承压部件，本次呈现的8英寸公称通径、150磅压力等级的突面带颈对焊法兰，是美标压力等级体系里应用覆盖面极广的一款连接件，适配多数中低压常温流体输送工况的安装需求。从结构设计逻辑来看，该法兰采用带颈对焊的结构形式，颈部沿轴向呈现平滑过渡的锥段形态，这一设计并非单纯的造型考量，核心是通过锥段分散法兰盘与管道焊接位置的应力集中，相比平焊法兰，其与管道连接的焊缝为对接环焊缝，焊接质量更容易通过射线、超声探伤进行检测，能有效降低焊缝位置在长期承压、温度波动工况下出现开裂泄漏的风险，适配的工况压力波动容忍度更高，

　　也可承受一定程度的管道附加弯矩与轴向载荷。密封面采用RF突面形式，密封面凸台高度符合对应压力等级的标准规范，表面加工粗糙度满足缠绕垫、橡胶石棉垫、非金属平垫等常用密封垫片的压紧要求，安装时只需保证垫片对中、螺栓按对角顺序分次拧紧至规定扭矩，即可实现可靠的静密封，突面结构的容错性较好，即使安装时存在微小的端面偏斜，也能通过垫片的压缩变形补偿误差，降低现场安装的对位难度。法兰盘周向均匀布置螺栓通孔，孔位的分度圆直径、孔径尺寸均匹配150磅压力等级的螺栓规格，安装时螺栓可从一侧穿入，另一侧配套螺母锁紧，无需在法兰本体上加工螺纹，避免了螺纹加工带来的应力削弱问题，也方便后期检修时的螺栓拆卸更换，即使长期使用后螺栓出现锈蚀，也可通过切割、

　　敲击等方式拆除，不会损伤法兰本体结构。从安装边界来看，该法兰的颈部内径与对应8英寸Sch标准壁厚的管道外径匹配，现场安装时需将管道插入法兰颈部，对齐坡口后完成对接环缝的焊接，焊接前需做好法兰端面的垂直度找正，保证法兰密封面与管道轴线的垂直度偏差在允许范围内，避免后续配对安装时出现密封面间隙不均导致的泄漏。法兰盘的外径尺寸、厚度经过强度校核，在150磅对应的额定工作压力下，不会出现法兰盘翘曲变形导致的密封失效，颈部的壁厚从与管道对接端到法兰盘位置逐渐增厚，进一步提升了整体的结构刚性，可抵消部分管道热胀冷缩带来的轴向推力。在实际工程应用中，这类法兰常被用在泵组进出口、换热器管程壳程接口、工艺管道分段连接位置，相比焊接直接连接的管道，

　　法兰连接的形式可以在不切割管道的前提下完成管路内件检修、设备更换、管路改向等作业，大幅降低后期运维的工作量。建模过程中，对法兰的过渡圆角、密封面凸台边缘、螺栓孔的倒角位置都做了符合加工工艺的还原，比如螺栓孔两端都做了小尺寸倒角，既可以去除钻孔后的毛刺，也能避免穿螺栓时被孔边锐边划伤螺栓螺纹，颈部与法兰盘连接位置的内圆角，可有效降低该位置的应力集中系数，避免长期承压下出现疲劳裂纹。需要注意的是，该压力等级的RF面法兰不适合用于极度危害介质、高温高压交变载荷的苛刻工况，这类工况通常会选用更高压力等级或者凹凸面、环连接面的密封结构，但在常规的水、蒸汽、油品、低压气体输送场景下，该结构的法兰兼顾了安装便捷性、密封可靠性与成本优势，是工程选型中性价比极高的连接件选项。现场安装时还需注意，配对使用的两片法兰需为同一压力等级，避免螺栓孔位不对中、密封面尺寸不匹配的问题，垫片的内径需略大于管道内径，避免垫片凸入管道内部造成流道阻力增大、介质冲刷垫片的问题，螺栓拧紧后需露出2-3个螺距，保证螺纹啮合长度满足强度要求，避免受力后螺纹脱扣。
