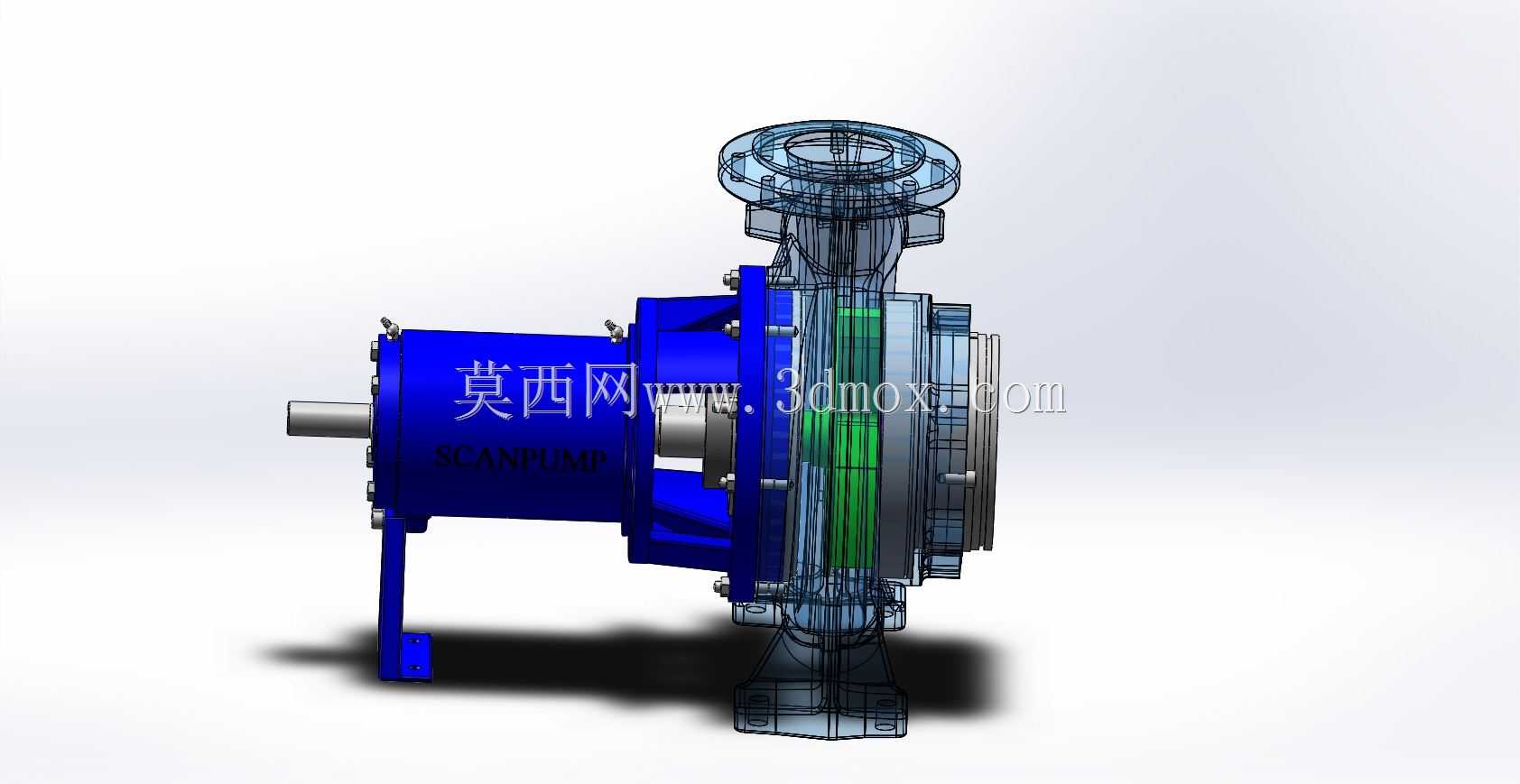

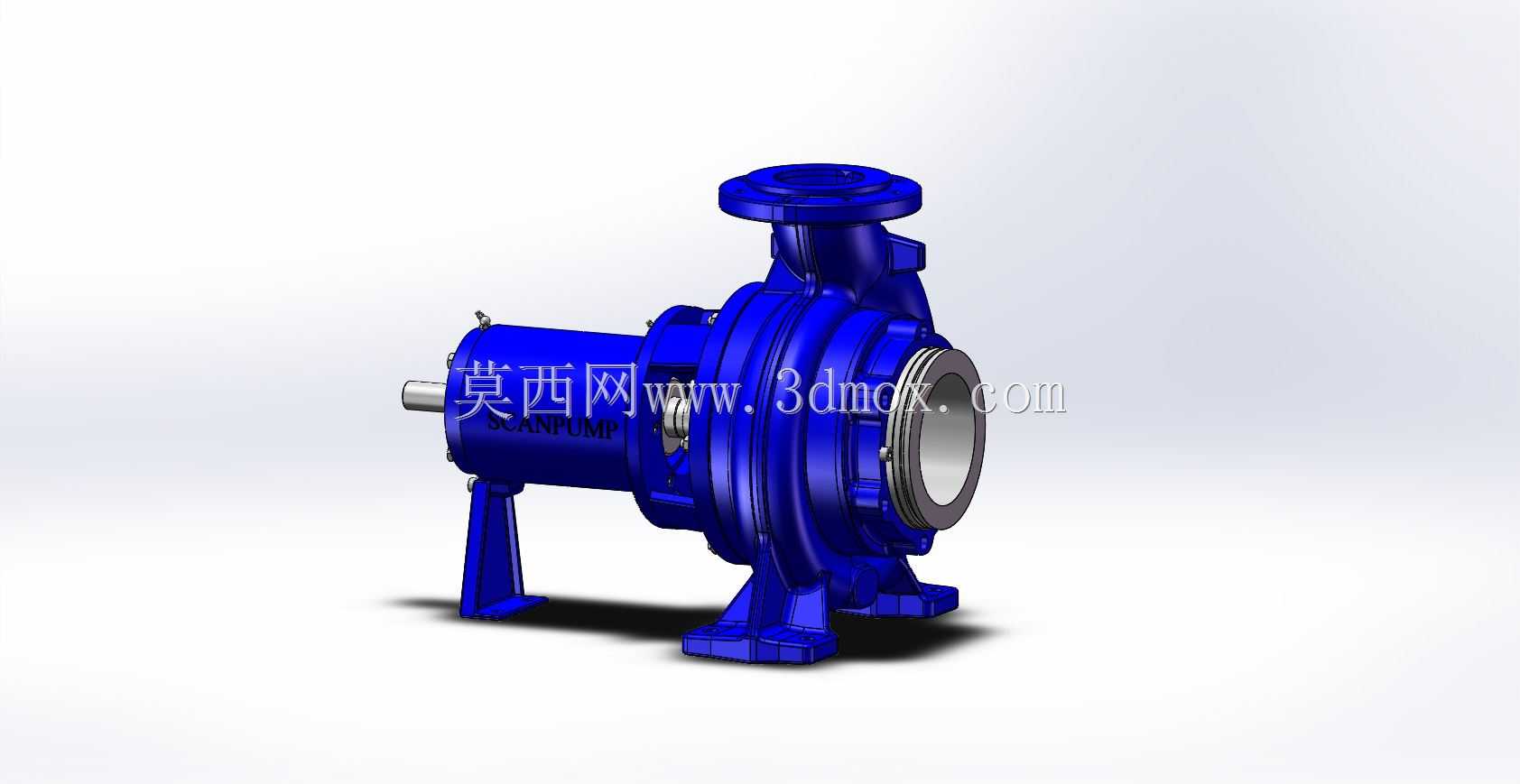

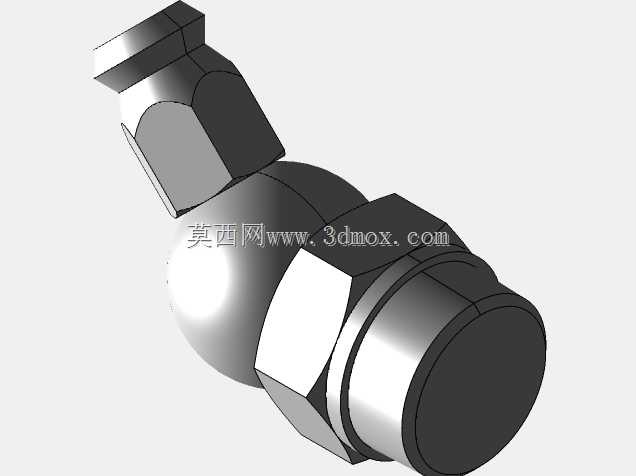

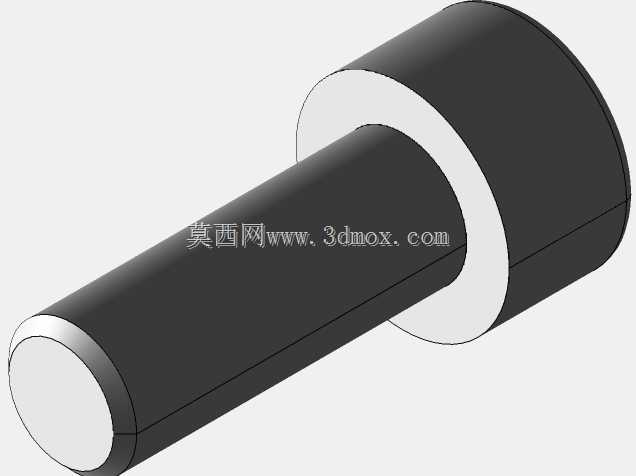

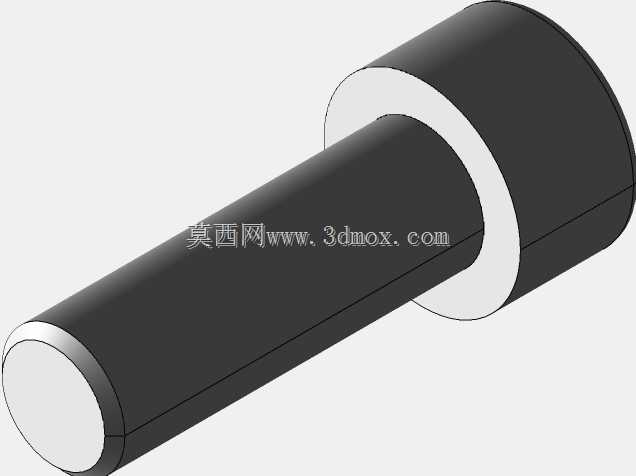

单级悬臂式离心泵剖视结构三维设计

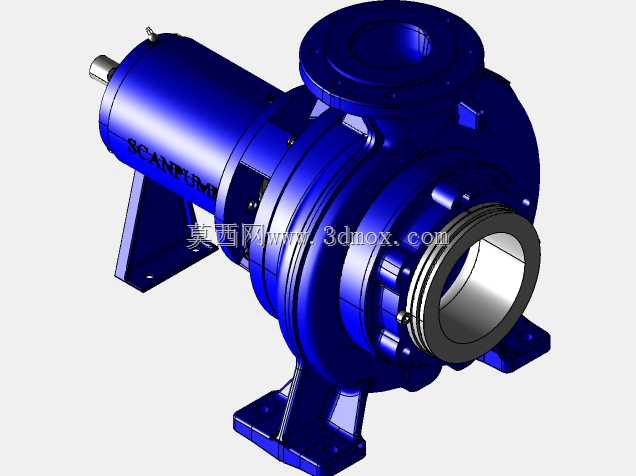

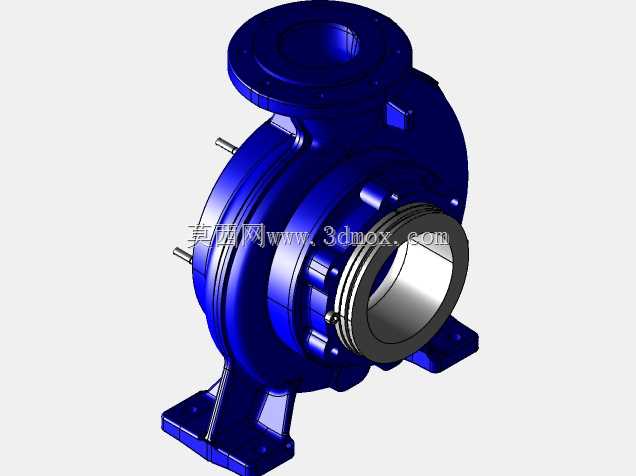

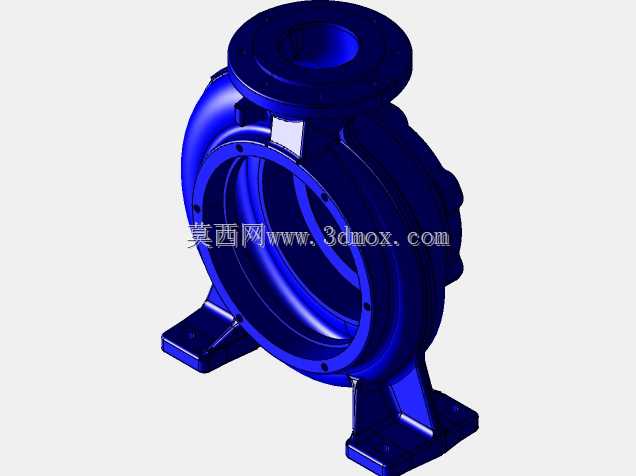

　　这款剖视展示的单级悬臂式离心泵，是工业流体输送场景里应用覆盖度极高的通用流体设备，在市政供水、循环冷却水系统、化工介质输送、农田排灌、暖通空调水循环等场景中都承担核心动力输出角色，核心作用是通过叶轮旋转产生的离心力对输送介质做功，完成介质的增压与定向输送，适配清水、物理化学性质与水接近的无固体颗粒介质的输送工况。从结构设计逻辑来看，这款泵采用经典的后开门悬臂结构布局，检修时无需拆卸进出水管道与泵体主体，仅需拆开联轴器连接即可移出转子组件完成易损件更换，大幅降低现场运维的拆装工作量与停机时长。泵体采用螺旋形压水室结构，流道截面沿介质流动方向逐步扩大，能够将叶轮甩出的高速介质的动能平稳转化为压力能，减少流道内的水力冲击与涡流损失，

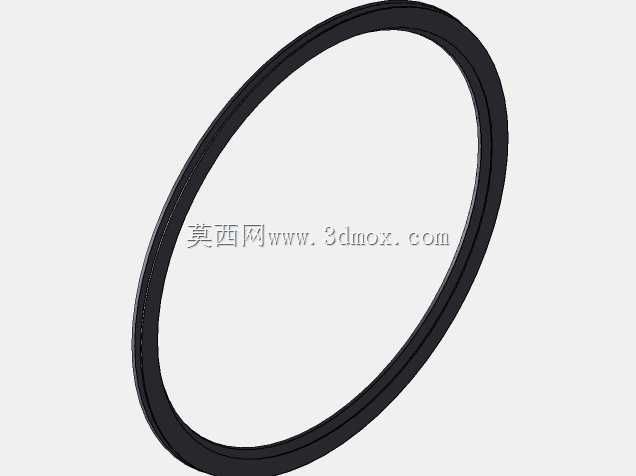

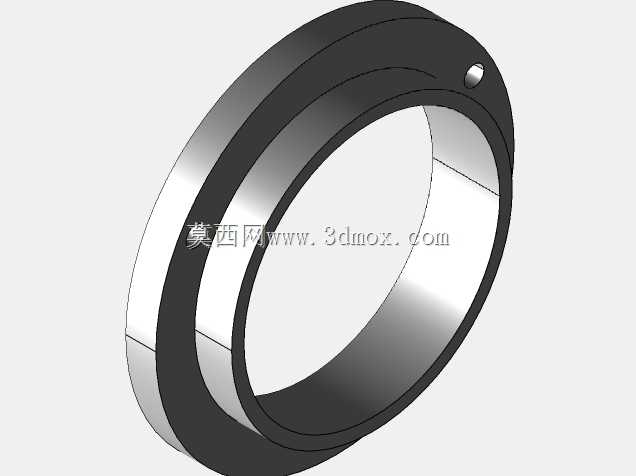

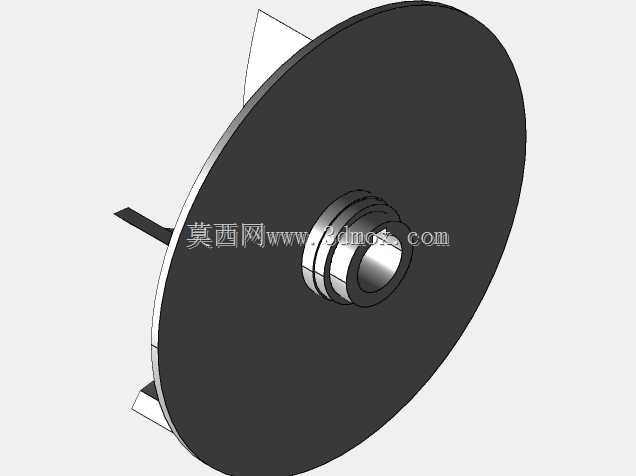

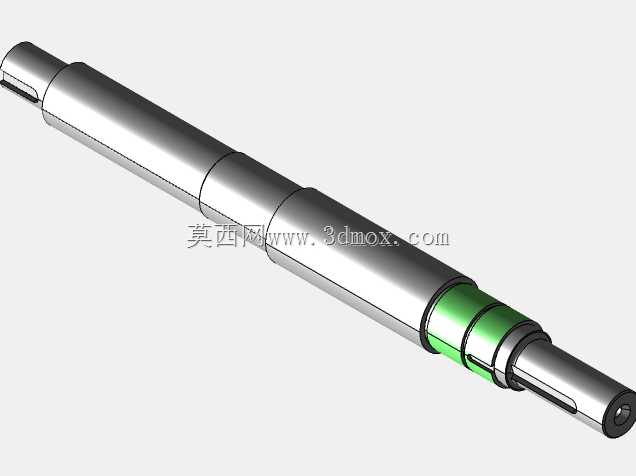

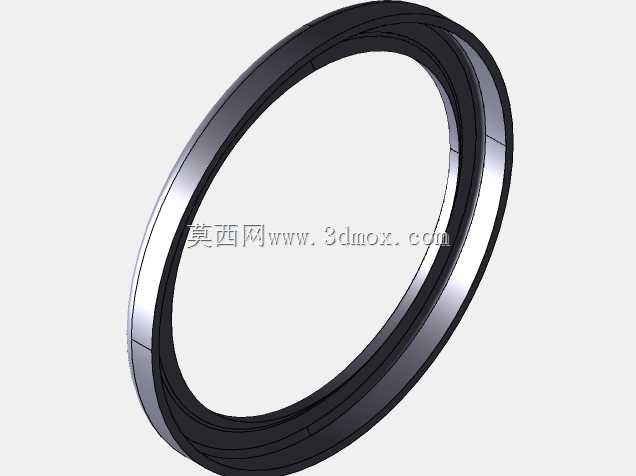

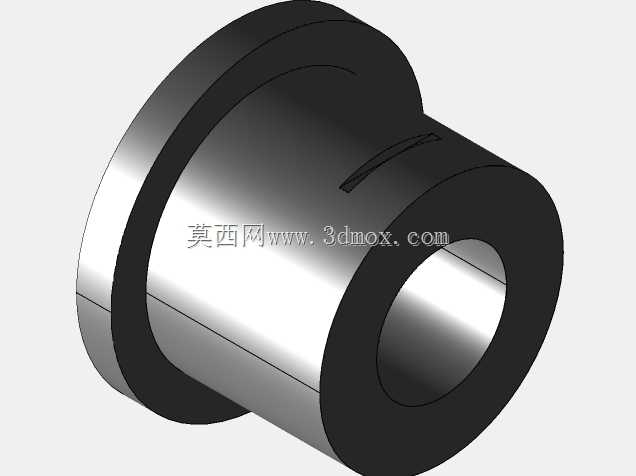

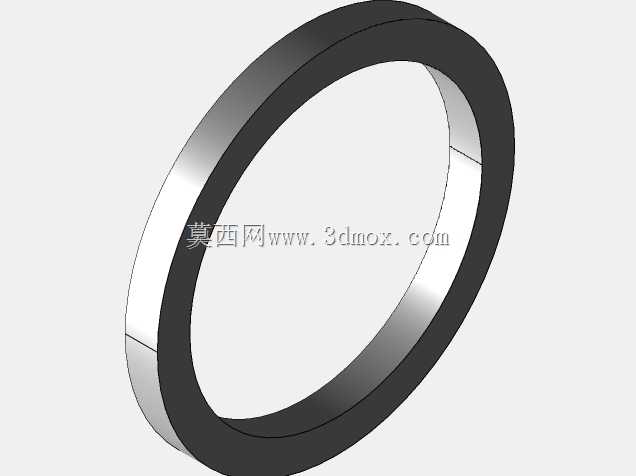

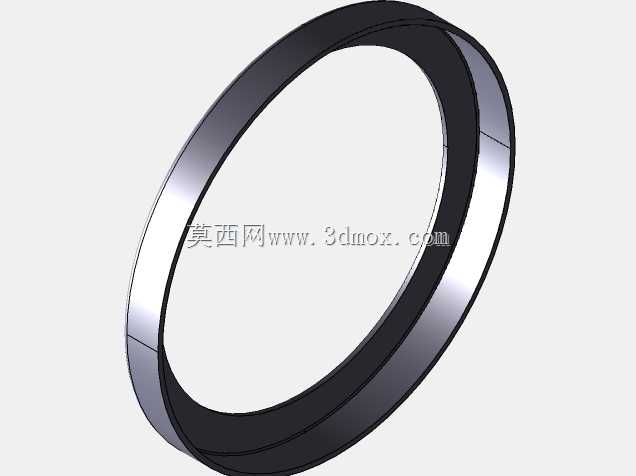

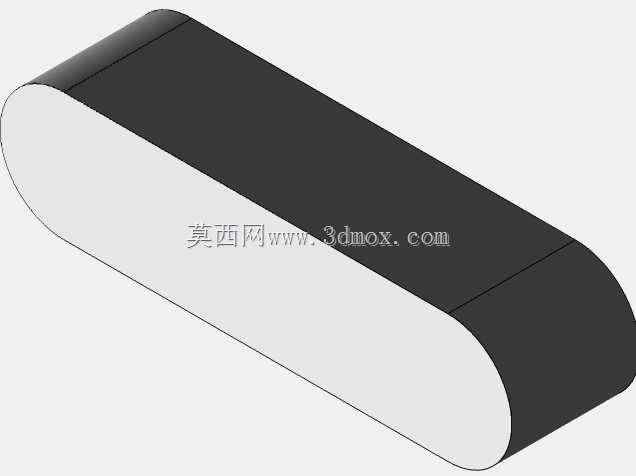

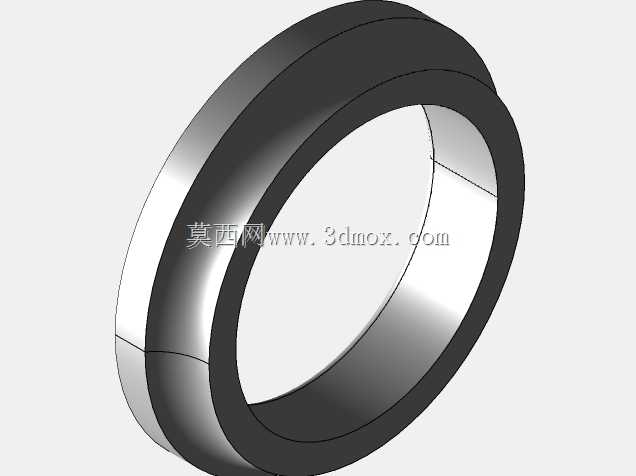

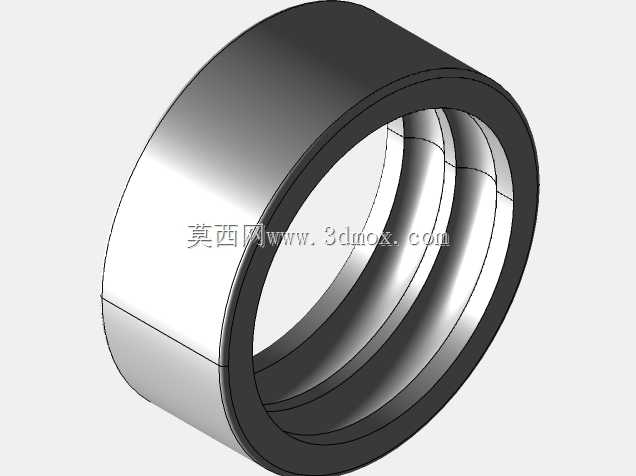

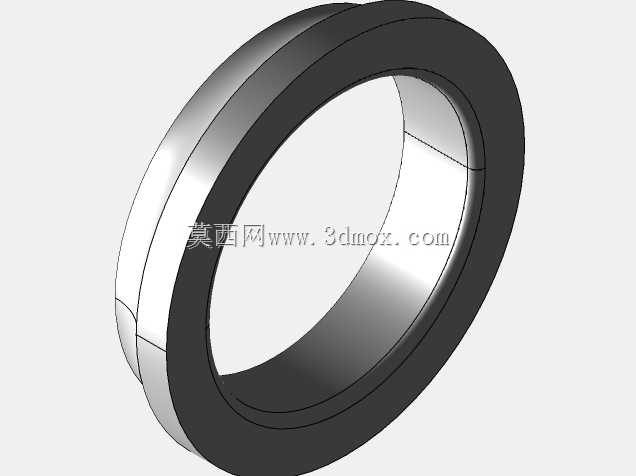

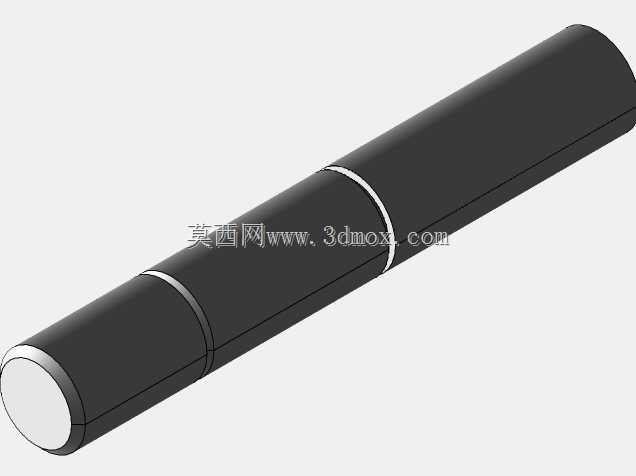

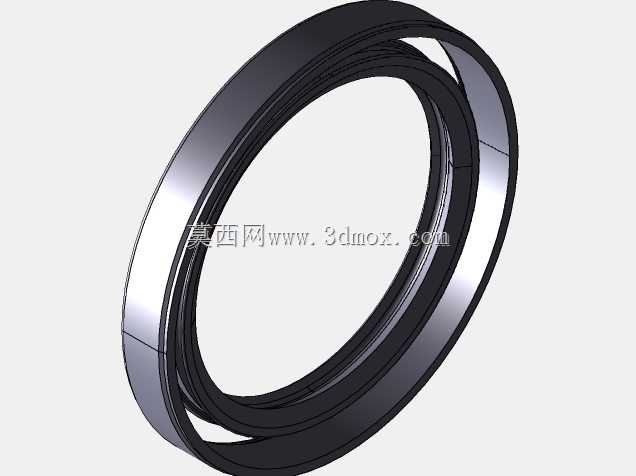

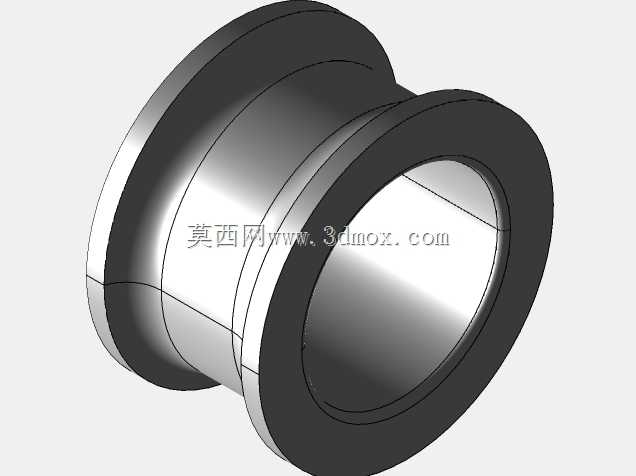

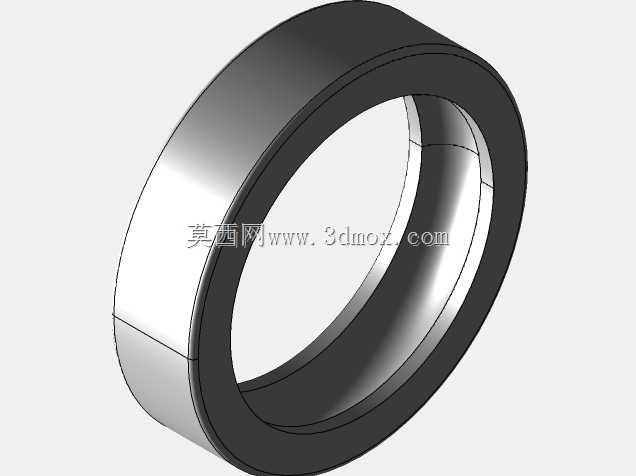

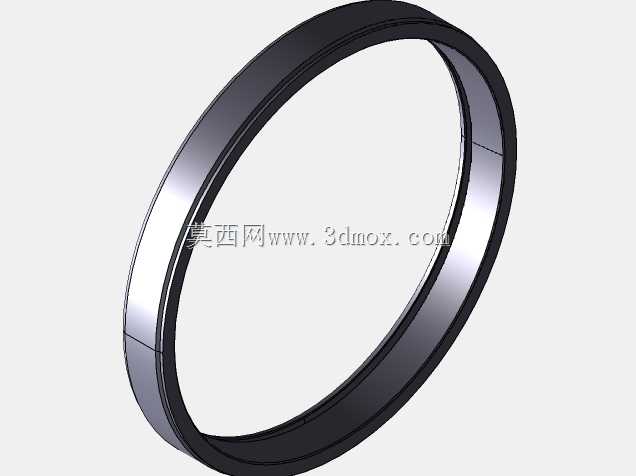

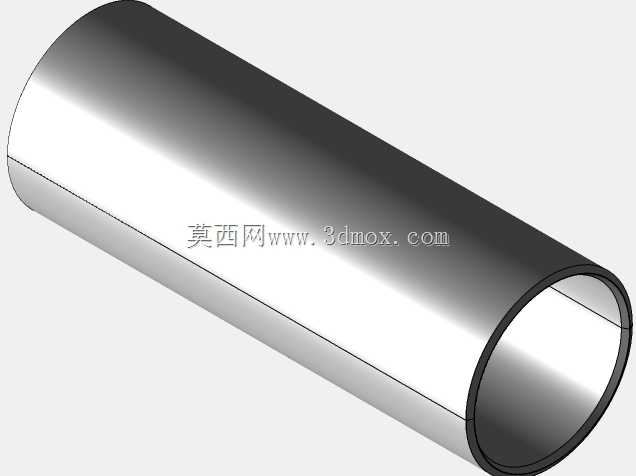

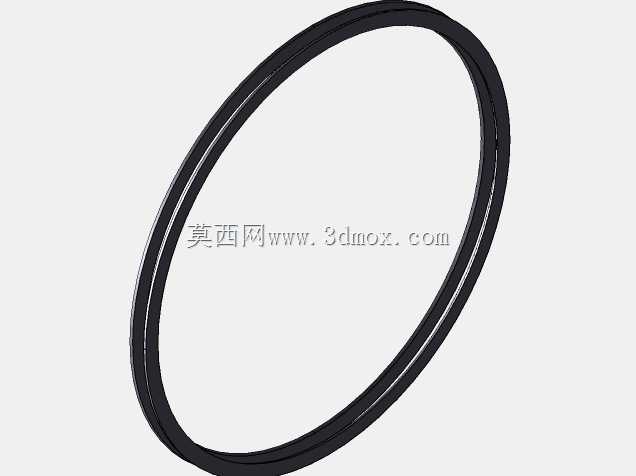

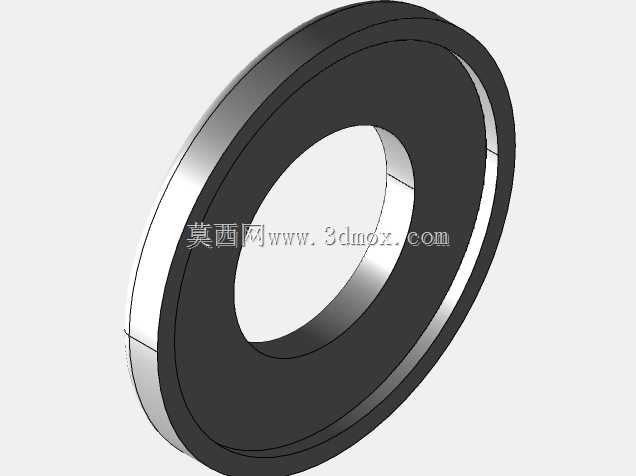

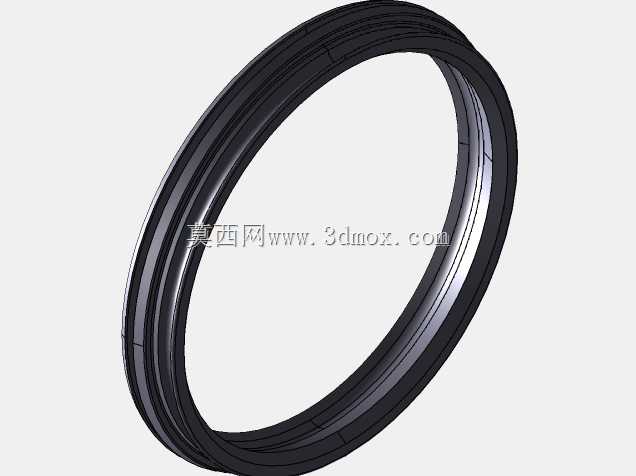

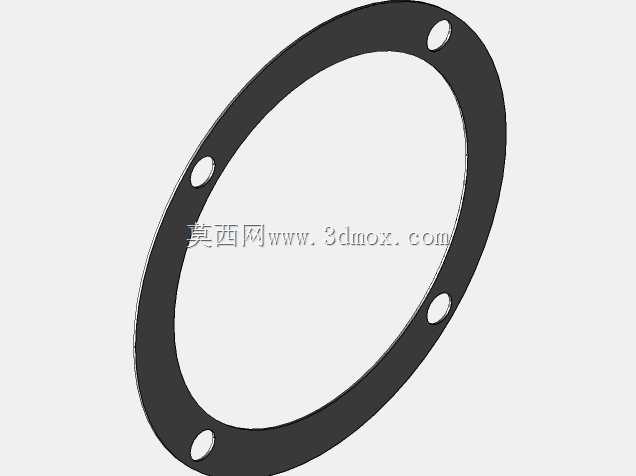

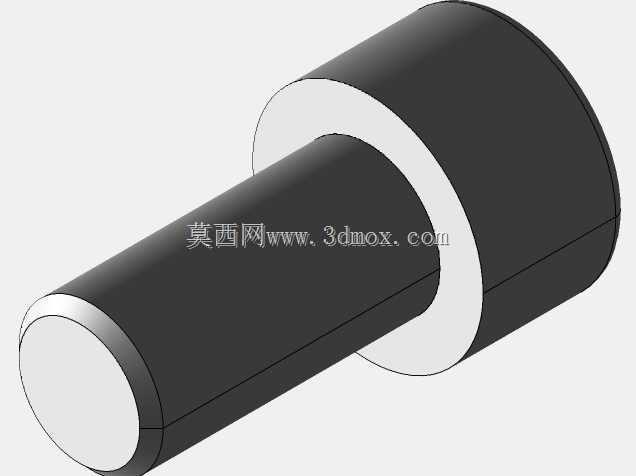

　　压水室出口与标准法兰接口衔接，可直接对接现场工艺管路，进出口法兰的螺栓孔位、密封面尺寸均匹配通用管路安装规范，无需额外制作过渡连接件。转子部分的核心做功部件为闭式叶轮，叶片采用后弯式流线型设计，叶片型线经过水力优化，在额定工况下运行时介质在叶轮流道内的流动分离现象被有效抑制，水力效率处于较高水平，叶轮与泵轴采用键连接传递扭矩，叶轮入口处设置密封环配合间隙，减少高压介质向低压侧的回流泄漏，密封环作为易损件采用可拆卸结构，磨损后可单独更换无需更换整个叶轮或泵体，降低备件成本。泵轴作为转子部件的核心承载件，采用阶梯轴结构设计，轴肩位置分别对叶轮、轴套、轴承内圈进行轴向定位，保证转子部件的轴向装配精度，轴的悬臂段长度经过严格校核，

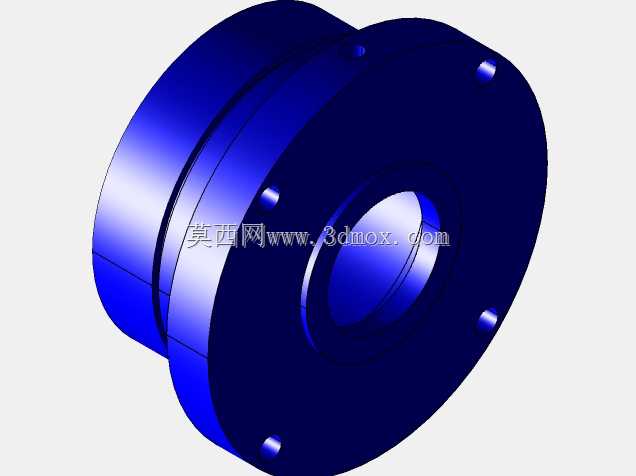

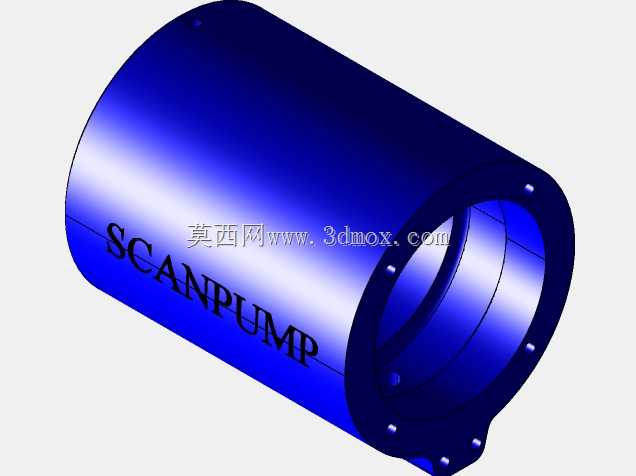

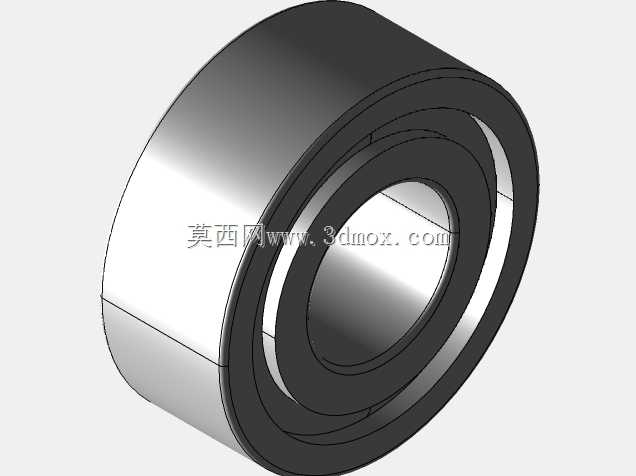

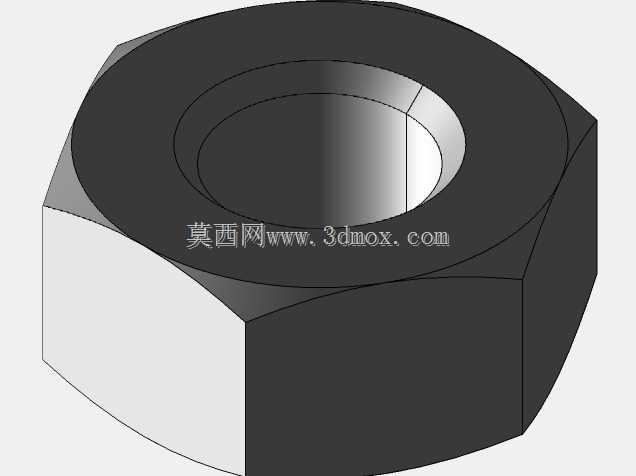

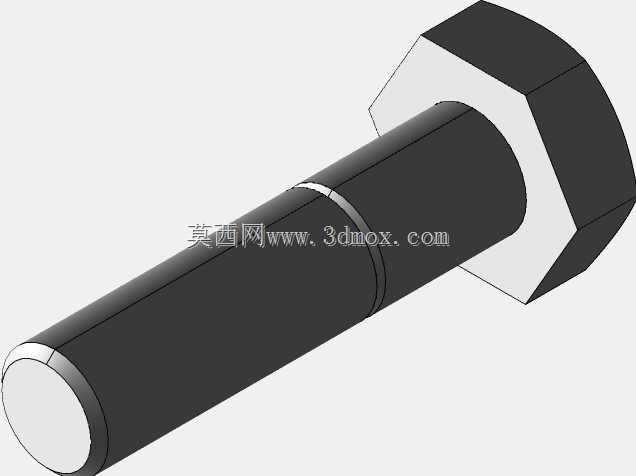

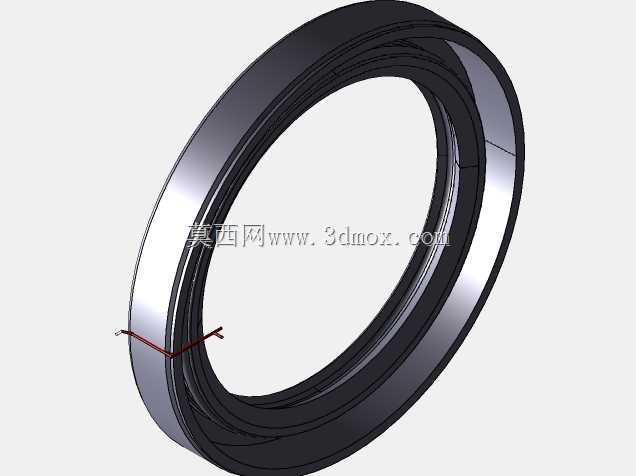

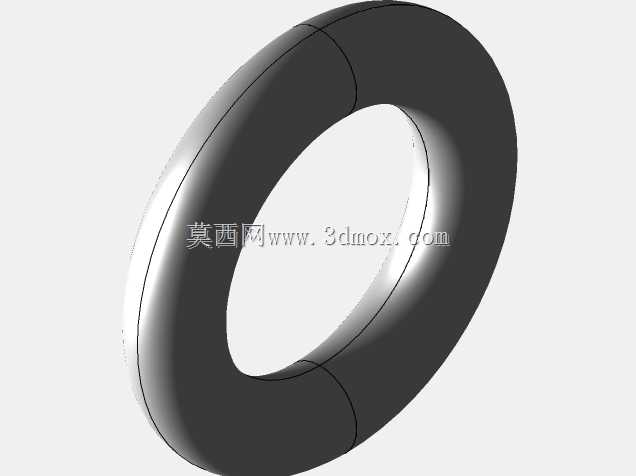

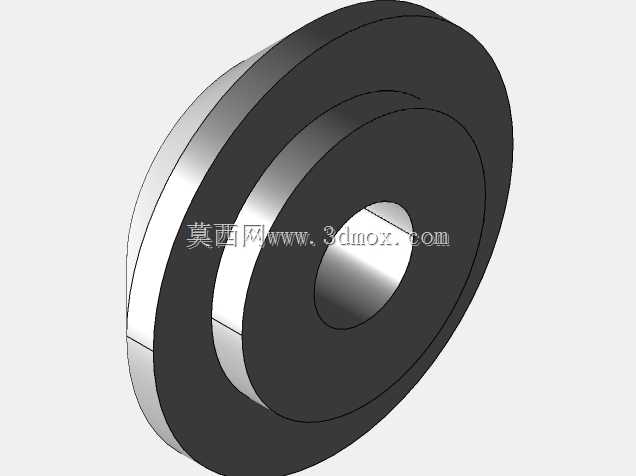

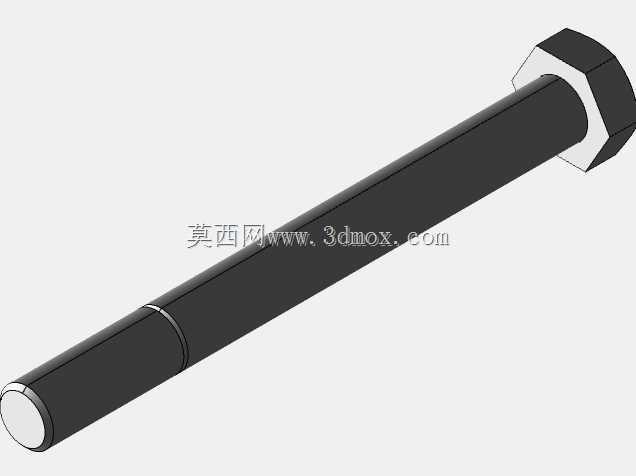

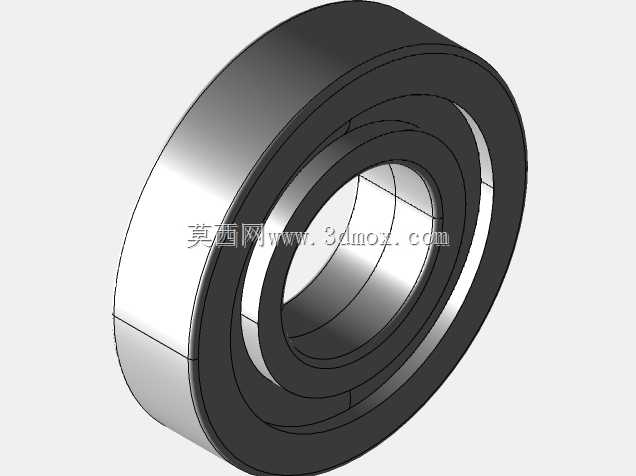

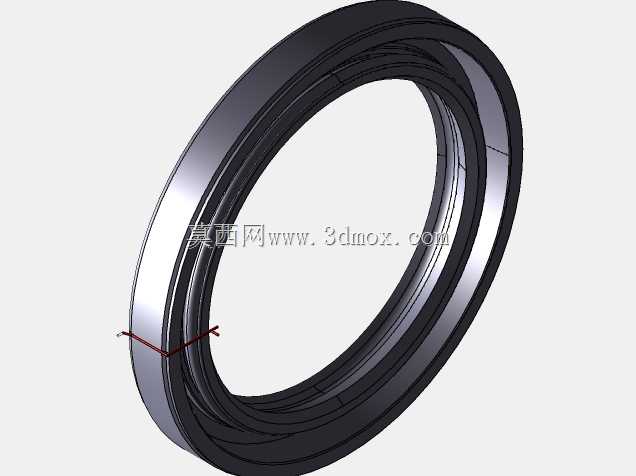

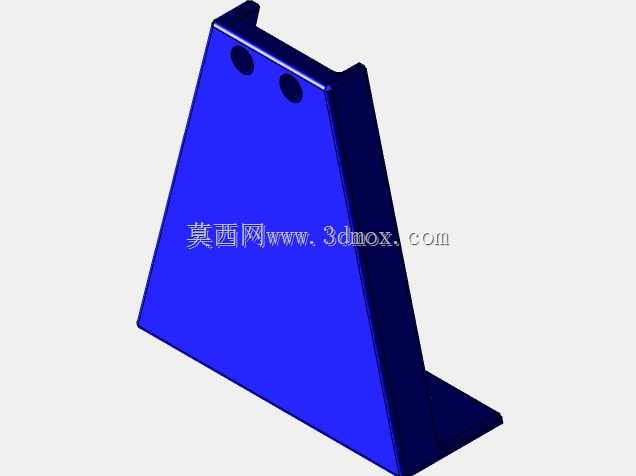

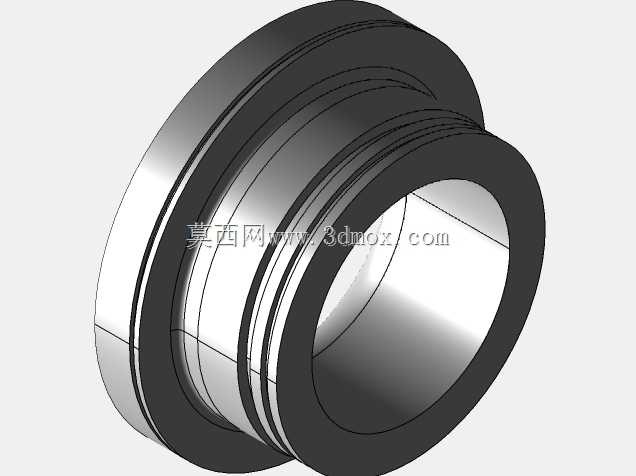

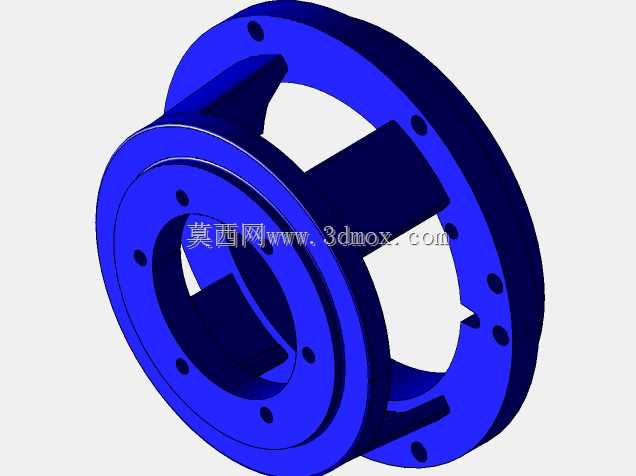

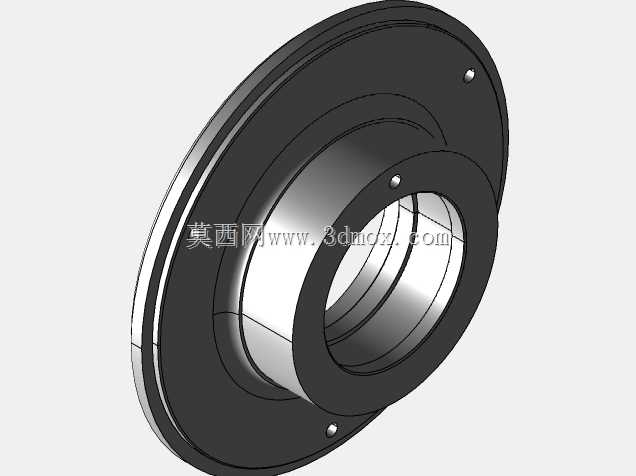

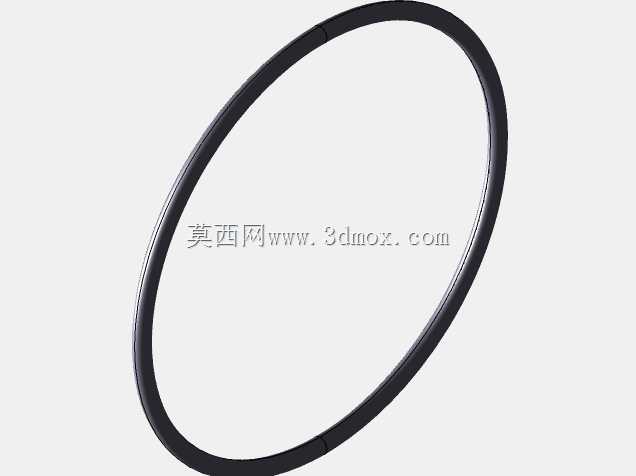

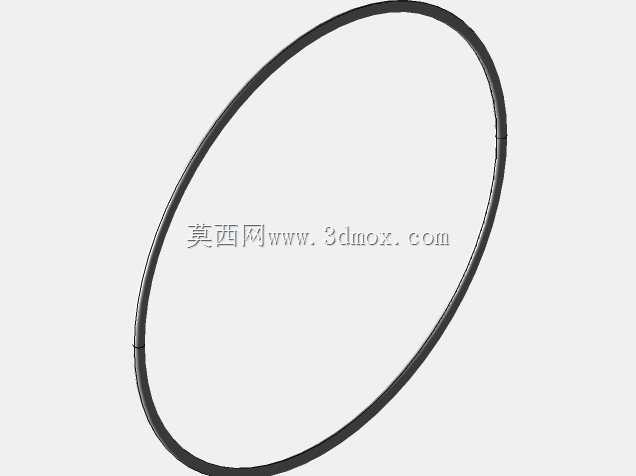

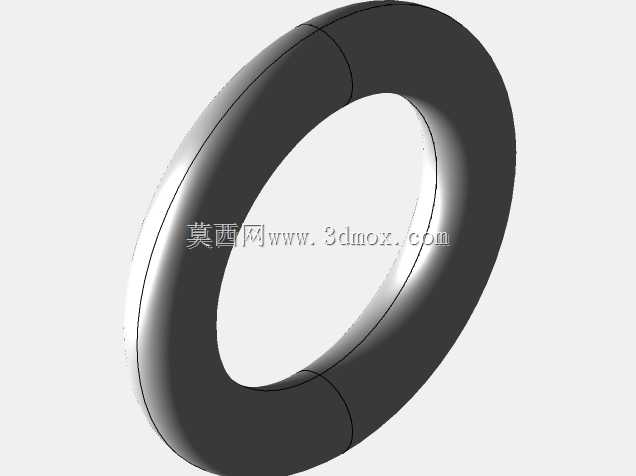

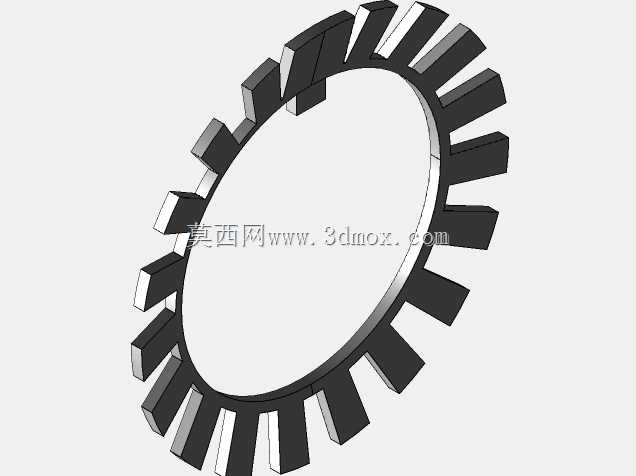

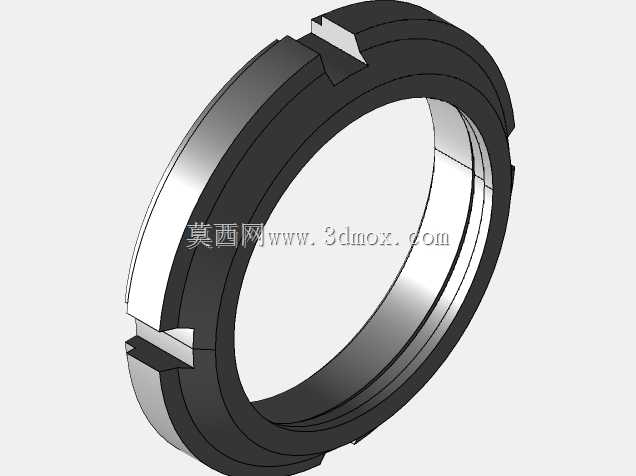

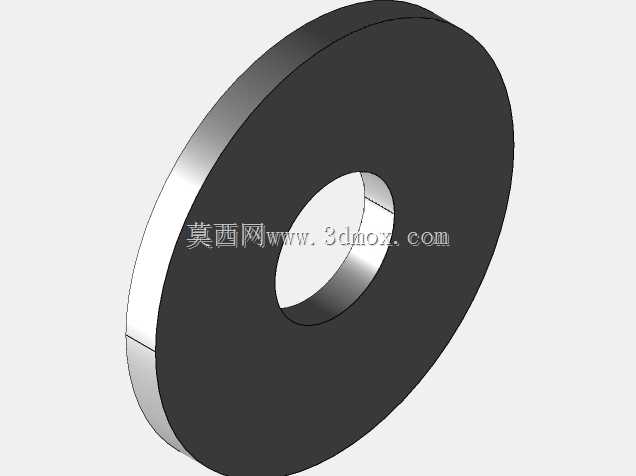

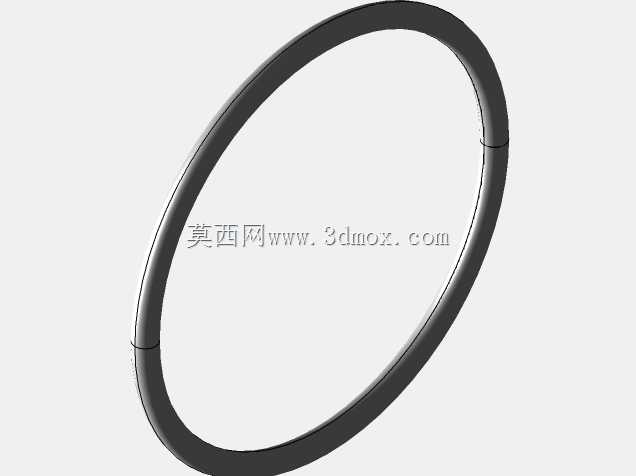

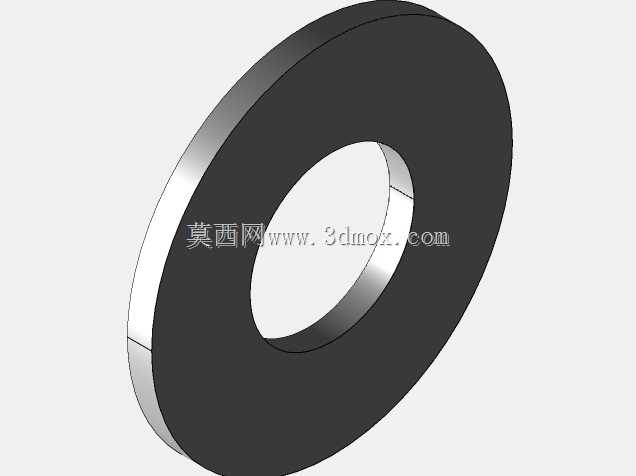

　　在叶轮重力、介质径向力作用下的轴端挠度控制在允许范围内，避免运行过程中叶轮与泵体、密封环发生摩擦剐蹭。支撑部分采用两套深沟球轴承分别承受径向载荷与残余轴向力，轴承安装在轴承座腔体内部，腔体预留润滑脂加注通道，可在不解体泵体的情况下完成轴承润滑维护，轴承外侧设置防尘密封结构，阻挡外界粉尘、水汽进入轴承腔体，同时防止润滑脂泄漏。轴封位置采用机械密封结构，相比传统填料密封泄漏量更小、使用寿命更长，适配多数清洁介质的输送场景，机械密封的静环安装在泵体后端的密封腔座内，动环随泵轴同步转动，密封端面靠弹簧力与介质压力保持贴合，实现转轴与泵体之间的动密封。安装底座采用一体式铸铁支座结构，泵体与轴承座均通过螺栓固定在底座上，底座的地脚螺栓孔位置、

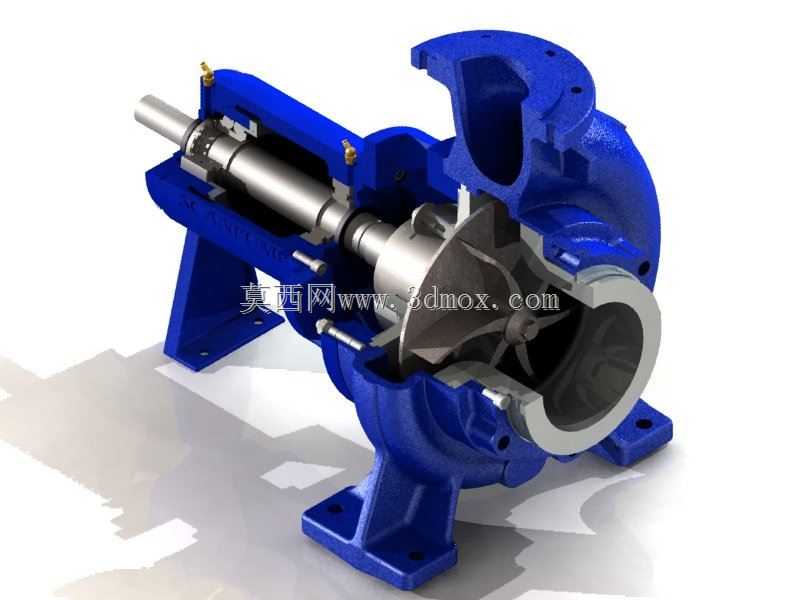

　　中心高尺寸匹配常规离心泵安装尺寸标准，可直接适配现有同参数泵的安装基础，更换设备时无需重新浇筑基础或调整管路位置。从建模细节来看，模型完整还原了所有零部件的装配关系，剖视位置清晰展示了内部流道、叶轮叶片型线、密封配合间隙、轴承安装位置、轴封结构等核心设计细节，所有配合面的公差带、倒角、退刀槽等工艺结构均按照实际加工要求建模，没有出现工艺无法实现的尖角、零壁厚等不合理结构，可直接用于结构校核、装配干涉检查、教学演示、虚拟拆装培训等场景，也可作为同类型泵产品改型设计的基础参考模型，设计人员可在此基础上调整叶轮参数、进出口尺寸、密封形式来适配不同流量、扬程、介质特性的工况需求。
