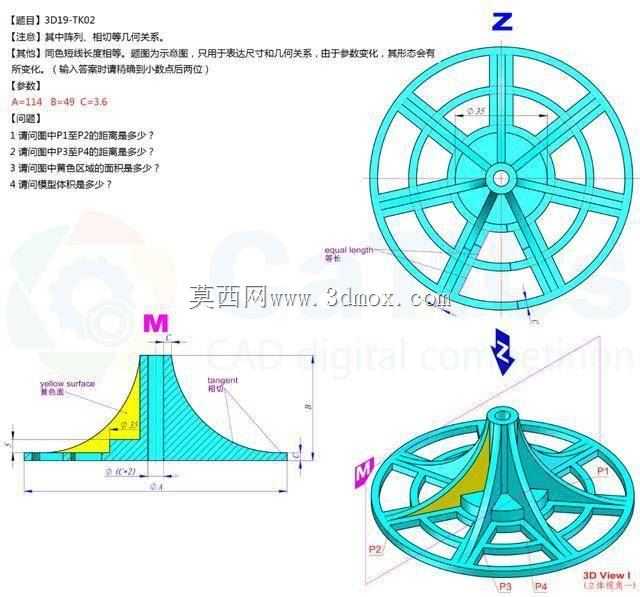

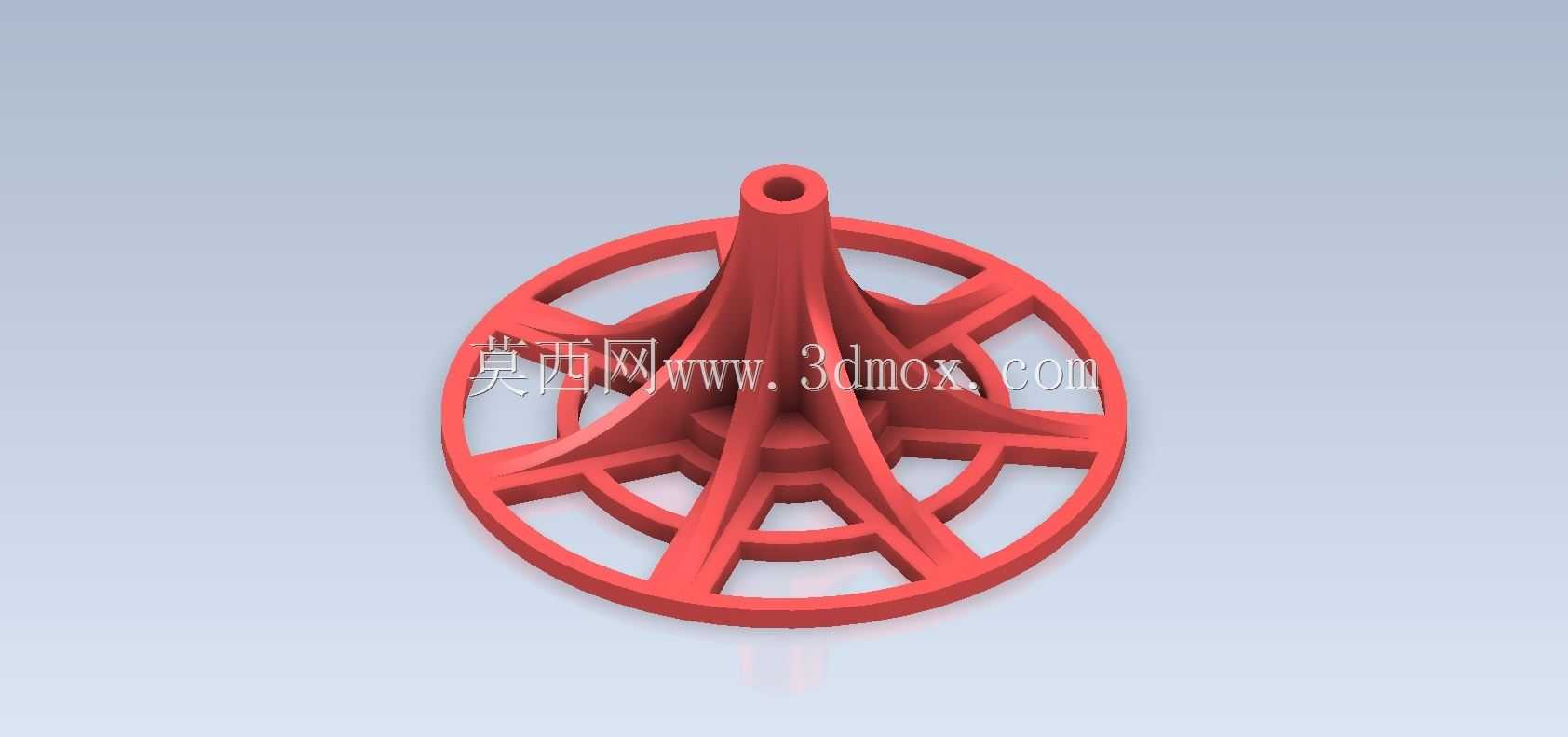

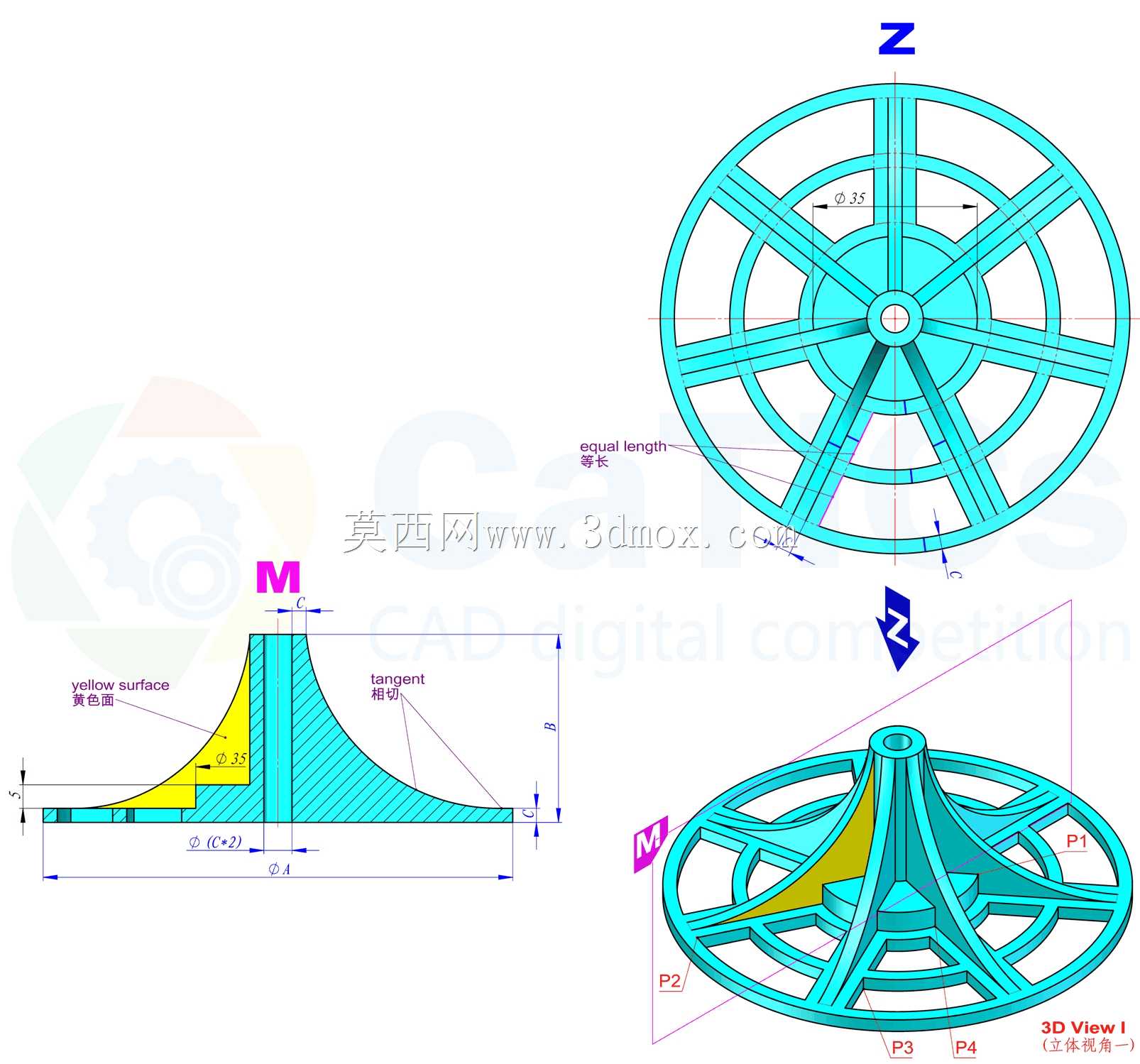

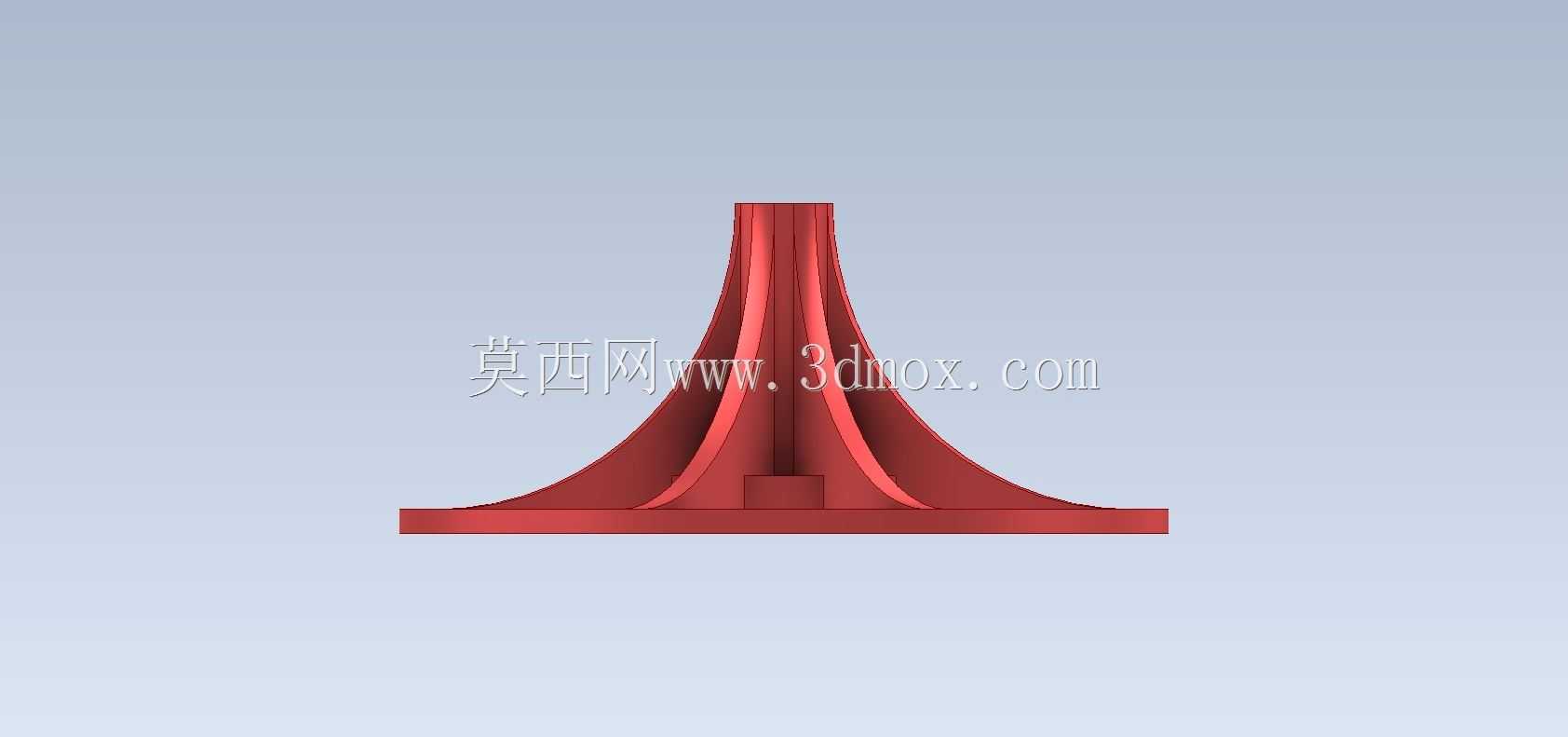

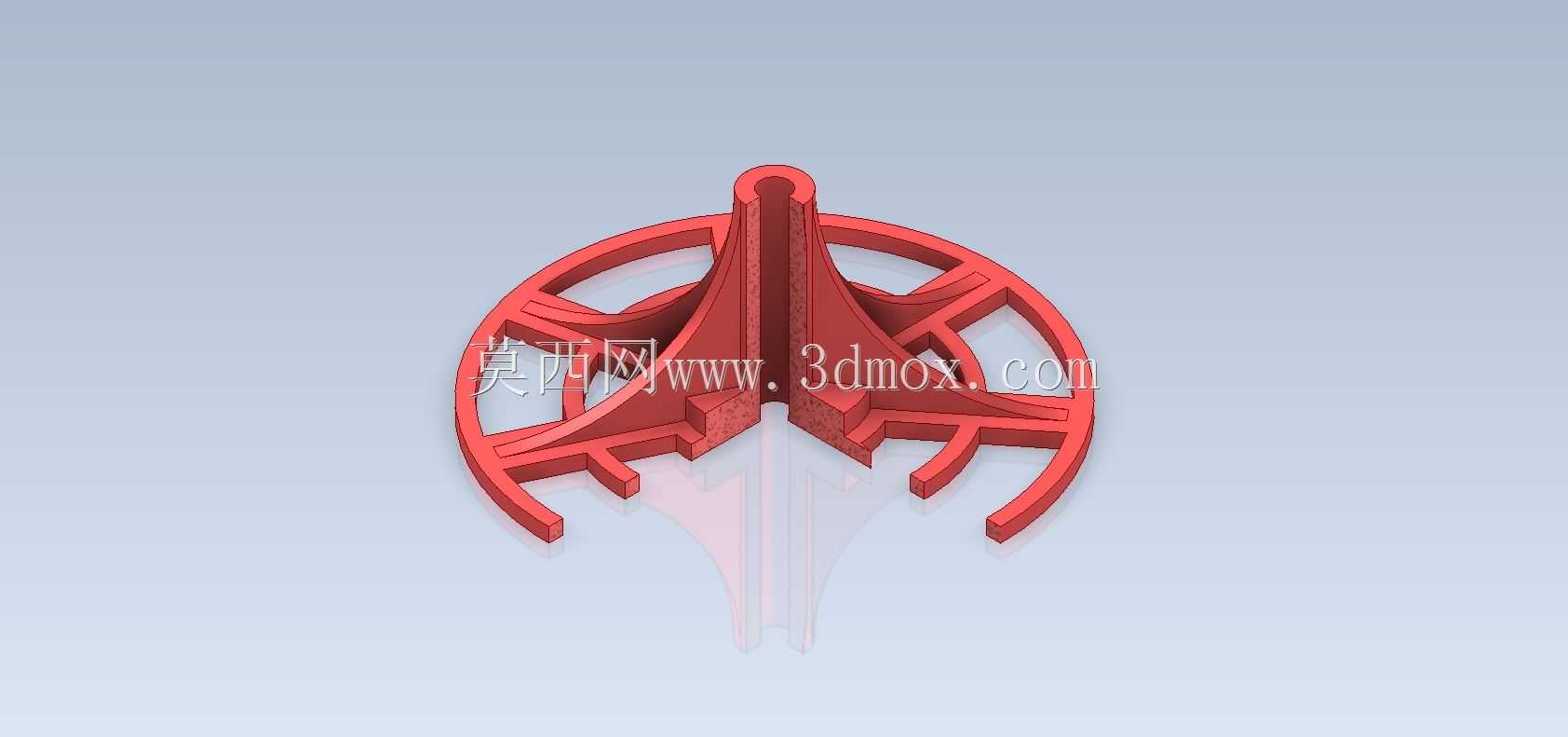

辐条式中心支撑轮座结构练习建模

　　这类辐条式中心支撑结构，在轻工输送、小型物料分选设备的从动轮组里十分常见，日常做建模练习时很容易忽略实际安装的边界约束，只照着外观画外形，到实际装配时就会出现干涉、安装位不对的问题。先看实际应用场景，这类零件大多用在小型皮带输送机的端部张紧轮支撑、振动给料机的分料盘基座，还有部分小型风机的进风导风轮骨架上，核心作用是把中心轴的支撑力通过辐条均匀传递到外圈轮缘，同时尽可能降低零件自重，减少转动惯量，避免设备启停时的惯性冲击。

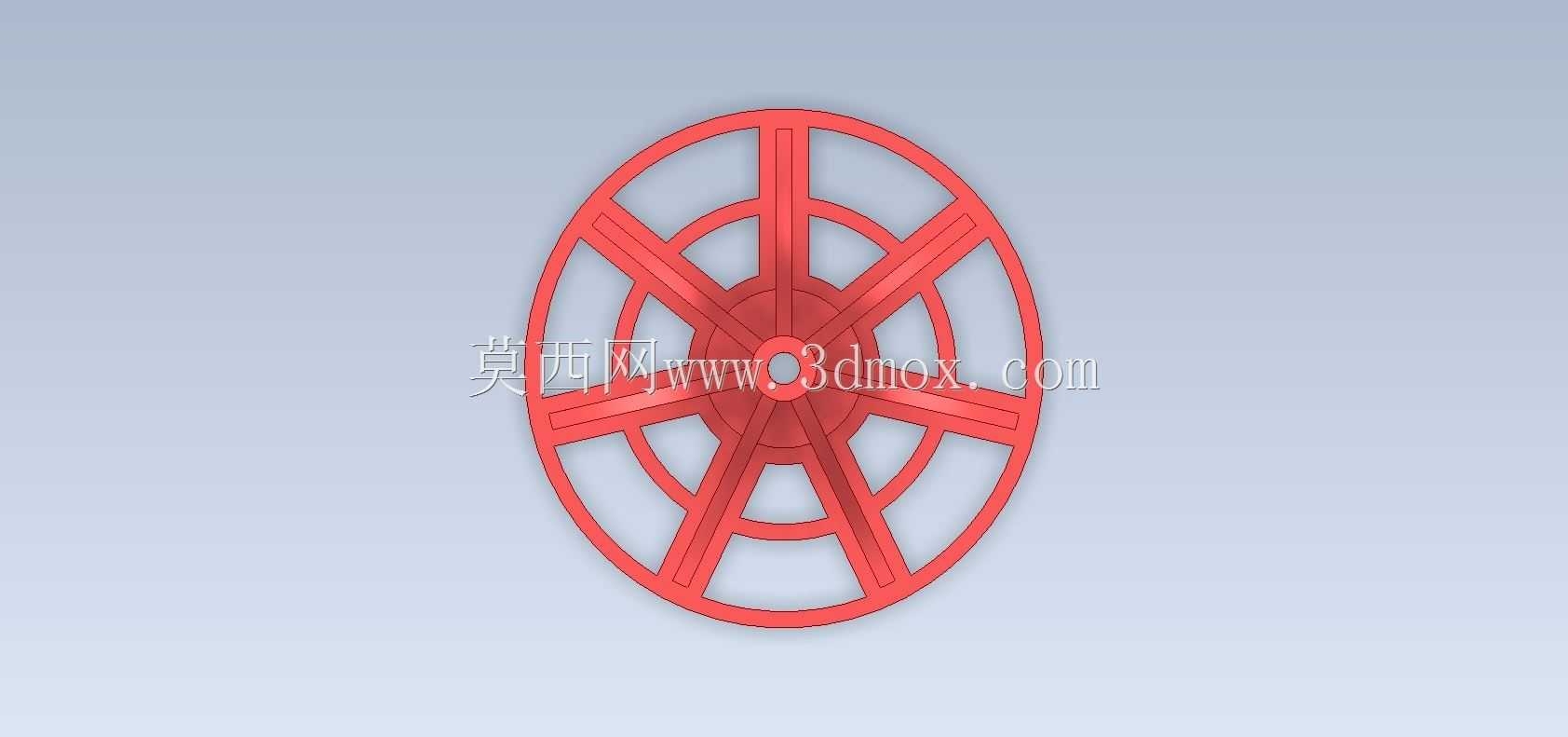

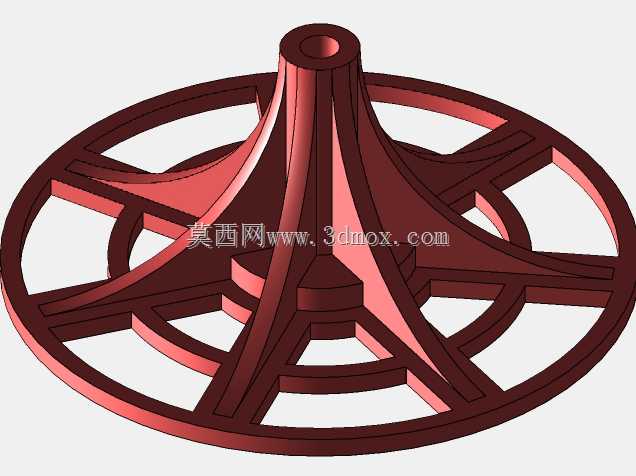

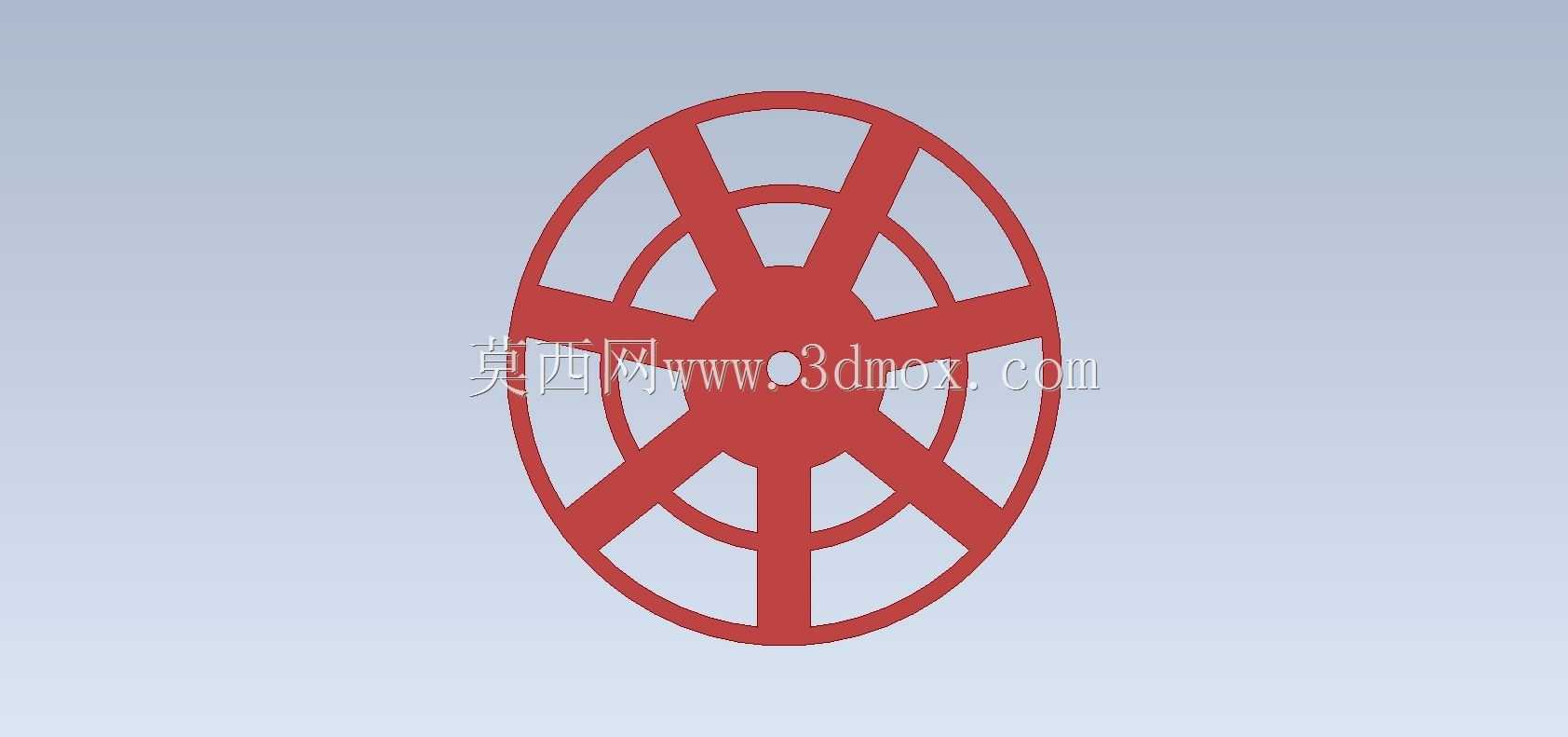

　　从功能特性上拆解，中心的凸台是核心安装位，内孔需要和传动轴做间隙配合，通常会预留键槽或者顶丝孔的加工余量，凸台的高度要匹配轴承的安装厚度，不能过高蹭到端盖，也不能过短导致轴承压装不到位。外圈的轮缘是和外接皮带、筛网或者导风叶片配合的部位，轮缘的宽度要比配合件的宽度宽出1-2mm，避免运转时出现窜动脱落的问题。连接中心凸台和外圈的辐条采用了等角度均分的布局，一共六根主辐条，每根主辐条之间还加了横向的连接筋，这种设计不是为了好看，是为了在不增加太多壁厚的前提下提升整体的抗扭刚度——如果只做直辐条没有横向筋，设备启动瞬间的扭矩很容易让辐条根部出现应力集中，长期运转会产生疲劳断裂。

　　设计思路上要先定安装边界，首先确定中心安装孔的直径，这个尺寸是和配套的轴径绑定的，比如常用的12mm、15mm光轴，对应的凸台外径要做到轴径的2.5-3倍，保证壁厚足够承受压装轴承的胀紧力。然后确定外圈的直径，这个尺寸要根据设备的安装空间来定，比如用在小型输送机上，轮径太小会导致皮带弯曲应力过大，降低皮带使用寿命，轮径太大又会占用过多安装空间，通常这类练习件的轮径和中心凸台高度的比例控制在6:1左右，既保证结构稳定性，也不会显得过于笨重。辐条的厚度要和零件整体壁厚保持一致，通常取3-5mm，所有的转角位置都要做R2-R3的圆角过渡，不能做直角，一方面是注塑或者3D打印时避免应力集中，另一方面是机加工时减少刀具的停顿接刀痕。

　　建模的时候要注意几个容易出错的细节，首先是辐条和中心凸台、外圈的连接位置，要做拔模斜度吗？如果是注塑件的话，沿着出模方向做1度的拔模斜度就足够，要是机加工的铝合金件就不需要拔模，直接做等壁厚结构就行。然后是中心凸台顶端的小孔，这个不是工艺孔，是用来装顶丝固定轴的，孔的深度要刚好打到轴的表面，不能打穿凸台内壁，不然会影响和轴承的配合面精度。还有辐条之间的镂空区域，边缘不能有尖锐的毛刺，建模时就要把所有的棱边做倒角处理，避免后续安装时划伤操作人员。

　　实际装配的时候，这个零件是通过中心孔穿在传动轴上，两侧用卡簧或者轴套定位，外圈如果是装皮带的话，要保证轮缘的圆柱度公差在0.1mm以内，不然皮带运转时会出现跑偏的问题。如果是用做分料盘基座，外圈还要预留安装筛网的螺纹孔，通常是在外圈端面均匀打4-6个M3的螺纹孔，孔深不要超过外圈的壁厚，避免打穿轮缘影响结构强度。很多初学者做这类练习件的时候，会把辐条做的过细，觉得越轻越好，实际上要根据负载计算，比如承受10kg以内的径向负载时，辐条厚度取4mm就足够，要是负载更大，就要适当增加辐条厚度或者增加辐条数量，不能一味追求轻量化忽略结构强度。

　　另外还要考虑动平衡的问题，因为这个零件是做回转运动的，所有的辐条、连接筋的重量分布必须完全对称，建模时每一个特征都要通过圆周阵列来生成，不能单独绘制某一根辐条，不然很容易出现重量不对称，高速运转时产生振动，影响设备的整体稳定性。中心孔的同轴度也要和外圈保持在0.05mm以内，不然转动时会出现偏心，不仅会产生噪音，还会加速轴承的磨损。这类结构看起来简单，实际上涵盖了回转类零件建模的大部分基础要点，从基准选择、特征阵列、壁厚控制到安装位的预留，都是机械结构设计里最基础也最实用的内容，练熟这类结构，后续做更复杂的轮类、盘类零件时就能少走很多弯路。
