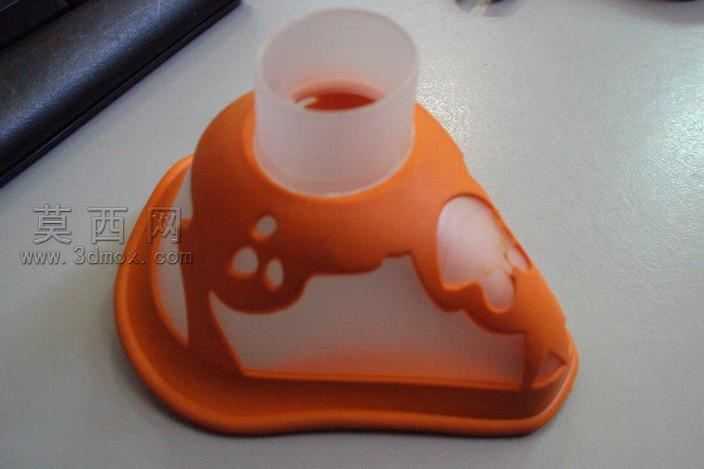

婴幼儿雾化面罩结构设计三维作品

本作品为婴幼儿适配型雾化吸入面罩的三维设计成果，建模阶段围绕婴幼儿面部轮廓特征展开曲面构建，首先通过对面部贴合区域的弧度数据拟合，生成符合人体工学的面罩底座轮廓，确保佩戴时能够贴合婴幼儿鼻梁、两颊与下颌的曲线，减少雾化治疗过程中的药液泄漏问题。主体结构分为软硬两个功能区域，橙色主体部分采用半硬质硅胶材质的建模设定，在曲面构建时预留了多处镂空减重与透气结构，既能够降低面罩整体重量，减少婴幼儿佩戴时的压迫感，也可以提升佩戴过程中的空气流通性，避免长时间佩戴产生的闷热不适。上方的接口部分采用半透明磨砂材质的渲染设定，建模时严格匹配通用雾化器的输出接口尺寸，做了阶梯式的卡扣结构设计，能够适配市面主流规格的雾化导气管，保证连接后的密封性，避免雾化药液从接口处溢出。面罩边缘做了加厚的软包边结构建模，在渲染时赋予高弹性软胶材质属性，贴合面部时能够产生适度的形变缓冲，不会对婴幼儿娇嫩的面部皮肤造成压痕。设计过程中充分考虑了使用场景的特殊性，整体曲面做了全圆角过渡处理，不存在尖锐棱角，避免佩戴过程中剐蹭皮肤；镂空区域的形状做了圆润化处理，在保证结构强度的同时提升视觉亲和力，降低婴幼儿对面罩的抗拒感。材质渲染阶段，橙色主体部分调整了哑光硅胶的粗糙度参数，模拟医用级硅胶的细腻磨砂触感，半透明接口部分调整了次表面散射参数，还原医用级PP材质的半通透质感，整体渲染效果贴近真实量产产品的视觉表现。结构设计上还兼顾了生产可行性，整体模型的壁厚做了均匀化处理，拔模角度符合注塑与硅胶成型的工艺要求，不需要额外做复杂的结构拆分就可以满足开模生产的基础条件，接口部分的加强筋结构也做了合理排布，提升接口处的抗弯折能力，延长产品的使用寿命。
