径向异形曲面莫尔德结构三维设计

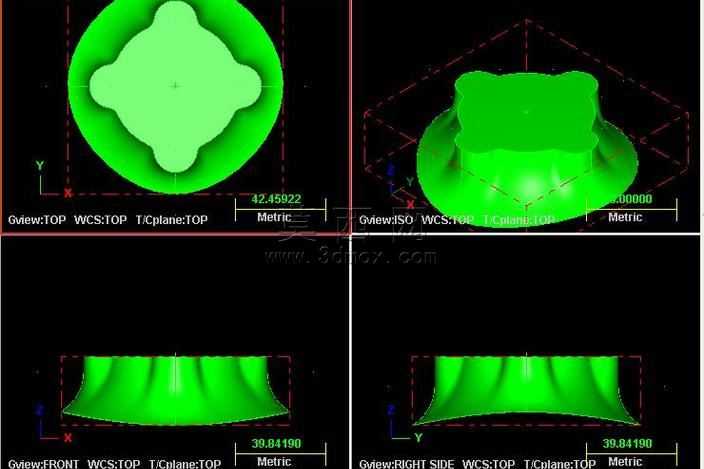

本作品采用三维建模软件完成径向异形曲面莫尔德结构的全流程设计，建模阶段以径向对称特征为核心设计逻辑，首先在TOP基准平面绘制中心四瓣花形的核心轮廓与外围环形边界，通过尺寸约束将顶部外轮廓直径锁定为42.4592mm，保证核心造型的对称精度。建模过程中以ISO等轴测视角作为造型校验基准，通过多截面曲面命令衔接顶部异形轮廓与底部收窄的裙边结构，分别在FRONT与RIGHT SIDE基准面完成侧面轮廓的曲率调整，将侧面高度方向尺寸约束为39.8419mm，确保四个径向方向的曲面过渡顺滑无折痕，避免出现曲率突变导致的加工应力集中问题。材质渲染阶段选用亮绿色半透明哑光材质模拟莫尔德的成品视觉效果，通过调整材质的反光度与透明度参数，清晰呈现曲面的内外层结构关系，在四个正交视图与等轴测视图中均能直观展示造型的轮廓边界与曲面走向。结构设计上采用顶部宽幅异形承载面搭配向下收窄的径向支撑裙边，整体为中心对称结构，四个方向的曲面弧度完全一致，既保证了顶部造型的辨识度，又通过顺滑的曲面过渡提升了结构的整体强度，裙边末端的收窄设计也为后续的安装定位预留了适配空间。设计过程中全程以公制单位为尺寸基准，每一步特征创建后都通过多视图切换校验轮廓精度，确保径向方向的尺寸一致性，曲面构建时采用G2连续约束保证衔接处的顺滑度，避免后续加工环节出现刀路卡顿的问题，整体造型兼顾了异形外观的视觉效果与机械结构的实用性，可直接用于后续的Mastercam加工编程环节，为径向异形曲面类零件的建模与加工提供了清晰的参考依据。
