带卡扣凸台圆形基座零件结构设计

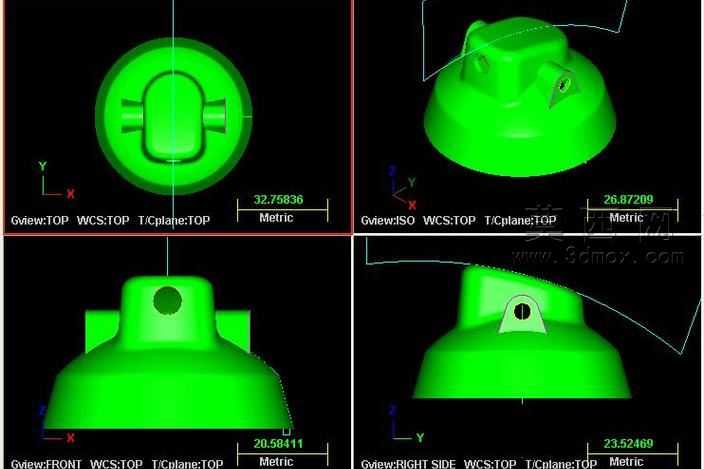

本次设计的零件为带卡扣凸台的圆形基座类结构，整体采用对称式布局设计，建模过程中首先以圆形轮廓为基础进行基体拉伸，构建出底部的圆盘基座结构，保证基座底面平整，可作为安装贴合的基准面。在基座上方逐步构建隆起的锥台过渡结构，通过放样命令实现圆盘到上部安装结构的平滑过渡，避免应力集中的同时保证整体造型的流畅性。上部结构对称分布两处卡扣式凸耳，凸耳位置经过尺寸校准，与中心安装槽的相对位置精度控制在合理公差范围内，中心区域开设内凹的卡扣安装槽，槽体边缘做圆角过渡处理，减少装配过程中的磕碰磨损。建模过程中分别从顶视图、等轴测视图、前视图、右视图四个视角进行结构校验，核对各方向的尺寸参数，保证X、Y、Z三个轴向的尺寸匹配设计要求，其中基座直径、凸台高度、卡扣间距等关键尺寸都经过反复调整，确保零件的装配适配性。材质方面预设为工程塑料材质，渲染时赋予亮绿色哑光质感，可清晰呈现零件的轮廓边界与结构细节，方便观察内部凹槽与外部凸台的位置关系。结构设计上充分考虑了零件的装配需求，侧面开设的定位孔与凸耳上的安装孔同轴度经过校验，可满足紧固件安装的精度要求，整体结构无多余冗余特征，在保证结构强度的前提下尽可能简化造型，降低后续加工的难度。建模过程中遵循机械设计的基准统一原则，以基座底面为主要设计基准，所有特征的定位尺寸都从该基准出发进行标注，保证后续加工时的基准重合，减少尺寸换算带来的误差。同时对零件的所有锐边都做了倒角处理，既提升了零件的安全性，也能在注塑成型过程中减少应力集中，提升零件的使用寿命。
