莫尔德异形六角连接接头三维设计

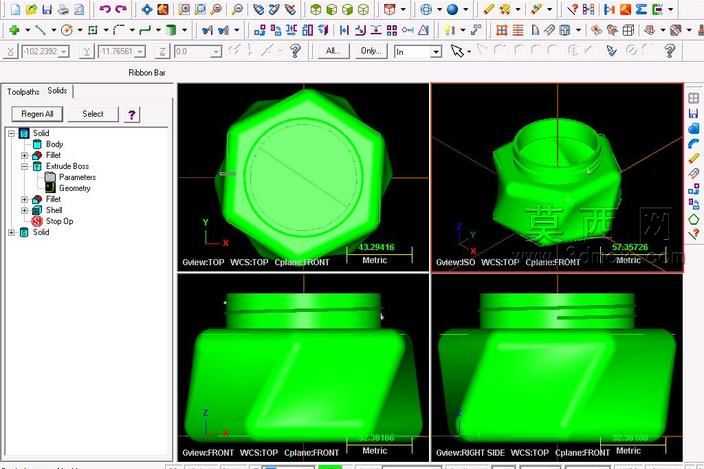

本作品为异形六角连接接头的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先从产品的功能定位出发，明确该接头需要兼顾六角拧装受力结构与下部异形腔体的容纳、连接双重属性，先绘制顶部正六角形的基准草图，严格标注六角对边尺寸、外接圆参数，保证拧装时的受力面均匀匹配标准扳手的咬合尺寸，避免出现应力集中的棱角缺陷。完成顶部基准后，向上延伸出带环向凹槽的圆柱衔接段，该段的环槽尺寸经过反复校核，预留出密封件安装的空间余量，槽边做了微小的圆角过渡处理，既可以避免密封件安装时被锐边割损，也能提升装配后的密封贴合度。下部的异形腔体结构是本次设计的重点，建模时采用多视口同步对照的方式，分别从顶视、前视、右视等多个正交视角调整曲面轮廓，让腔体的倾斜侧壁既满足内部流体或构件的通行空间要求，又保证外壁的壁厚均匀一致，避免后续加工或使用时出现壁厚不均导致的强度不足问题。材质设置上选用了亮面绿色工程塑料的材质效果，通过调整材质的反光度、粗糙度参数，清晰呈现出构件表面的光滑质感，同时借助多视角的渲染排布，将顶部六角结构、中部衔接环槽、下部异形腔体的所有结构细节完整展示，每个视图都标注了对应视角下的关键尺寸，方便后续加工环节的尺寸核对。设计过程中充分考虑了构件的加工可行性，所有的转角位置都设置了合理的脱模斜度与圆角，避免出现加工死角，六角受力面的平面度也做了参数化约束，保证拧装操作时的受力均匀，不会出现打滑、棱角崩损的问题。整体结构衔接流畅，从顶部六角拧装段到中部密封衔接段再到下部异形腔体段的过渡曲面做了顺滑处理，没有突兀的棱角转折，既保证了结构强度，也兼顾了产品的外观规整性，可直接用于后续的数控加工编程、模具开模等生产环节，适配Mastercam等加工编程软件的后续工序对接。
