异形腔体类铸造件结构三维设计

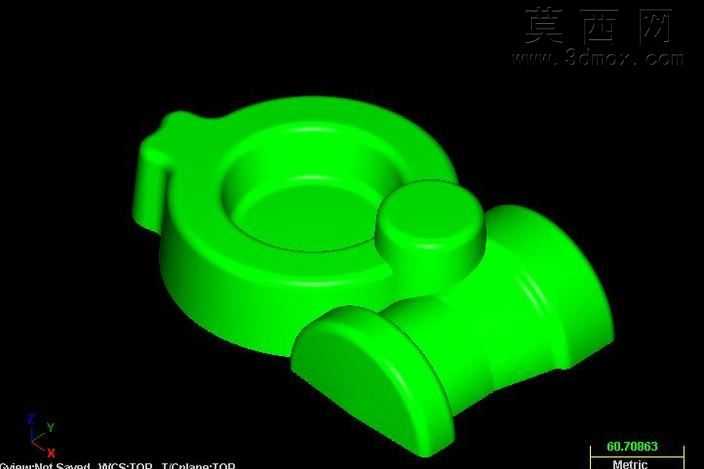

本作品为异形腔体类铸造零件的三维建模设计成果，建模阶段围绕铸造工艺的成型特性展开结构规划，首先梳理零件的功能分区：主体环形沉腔为核心容纳结构，侧置的凸台柱体为定位装配基准，斜向延伸的管状结构为介质流通通道，各结构之间采用大圆角平滑过渡，完全规避铸造过程中易出现的应力集中、充型不满、冷隔等工艺缺陷。建模过程中严格遵循铸造件的壁厚均匀原则，对不同功能段的壁厚做等厚匹配处理，在结构衔接位置设置合理的拔模斜度，既满足模具开模的脱模需求，也能保证金属液充型时的流动顺畅性。材质渲染阶段选用鲜亮的绿色工程塑料质感材质，搭配纯黑色背景突出零件的轮廓细节，通过环境光的多角度打光，清晰呈现各曲面的过渡关系、凸台与腔体的衔接精度，让观看者可以直观识别零件的内外结构层次。设计思路上优先兼顾铸造工艺可行性与零件功能需求，主体环形腔体的深度、内径尺寸经过反复校验，保证后续加工余量的均匀分布；侧置凸台的高度、直径匹配装配紧固件的尺寸要求，凸台根部设置的圆角过渡既增强结构强度，也避免铸造时出现砂型尖角脱落的问题；斜向管状结构的弧度、通径经过流体走向模拟优化，减少介质传输过程中的阻力损耗。整个建模过程采用实体特征堆叠的构建逻辑，从基础的拉伸、旋转特征搭建零件主体轮廓，再通过圆角、倒角特征完成工艺细节处理，最后对各结构的衔接位置做布尔运算校验，确保模型无破面、无重叠、无几何错误，可直接导入后续加工编程环节使用，完全适配铸造生产从模具设计到毛坯成型的全流程技术需求，能够为同类型异形腔体铸造件的结构设计提供清晰的参考范式。
