车载方形铝合金储液罐体三维结构设计

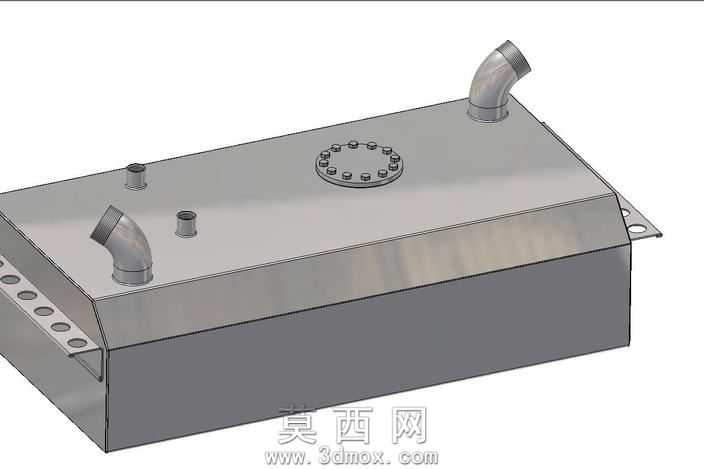

本作品为方形铝合金储液铝罐的三维参数化模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循钣金加工与焊接工艺的实际生产逻辑，所有特征均可直接对接生产加工环节。模型主体采用5052铝合金板材作为基础材质，渲染阶段赋予亚光拉丝铝合金材质，还原真实铝制罐体的金属质感与表面肌理，接缝处做焊接痕迹的细节处理，提升模型的真实度与工程参考价值。结构设计上，罐体采用长方体主腔体搭配斜切边角的造型，既最大化利用安装空间，又避免直角应力集中问题，罐体两侧延伸出带安装孔的固定耳板，孔位按照标准紧固件尺寸设计，可直接适配车载或设备机架的安装需求。罐体顶部设置多组功能接口：两组大口径弯管接头作为流体进出主通道，弯管角度经过流体力学优化，减少介质流动阻力；两组小直径直接头作为排气、测压或液位检测的辅助接口；顶部中央设置带螺栓紧固的法兰人孔，法兰盘均布12颗标准螺栓，满足后期内部检修、清洁的使用需求。建模过程中，所有钣金折弯处均按照实际板材厚度设置折弯系数，焊接边预留合理的焊接收缩余量，接口处的管径、壁厚、法兰尺寸均参考通用液压、燃油储液罐的行业标准设计，无随意建模的非标准特征。整体模型采用自顶向下的设计思路，先搭建罐体整体布局骨架，再拆分各个钣金零件、接头零件、标准件进行细节建模，最后完成虚拟装配并做全局干涉检查，确保所有零件装配无冲突，各接口的位置、角度符合实际管路排布要求，可直接用于工程方案展示、管路布局模拟、有限元分析前处理等场景，为铝制储液容器的设计开发提供精准的三维参考依据。
