六辐条中心连接支架结构设计

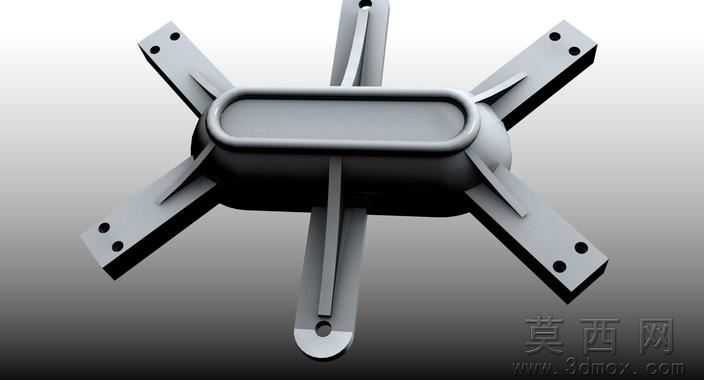

该作品为六辐条中心连接支架结构，采用Creo Elements完成全参数化三维建模，整体遵循中心对称的设计逻辑，核心主体为长圆形圆角过渡的中空基座，基座边缘做了等半径倒圆角处理，避免应力集中的同时提升外观流畅度。从中心基座向外均匀延伸出六根辐条支撑臂，相邻支撑臂夹角为60度，保证受力时载荷均匀分布，每根支撑臂采用变截面设计，靠近基座的根部厚度更大，向末端逐步收窄，在保证结构强度的前提下尽可能减少材料用量，降低整体重量。支撑臂末端设计有带双安装孔的连接端，安装孔位置经过同轴度校验，可通过标准紧固件完成与其他构件的精准装配，其中一根支撑臂末端额外设计了单孔挂接结构，适配特殊安装场景的挂装需求。建模过程中采用了拉伸、拔模、倒圆角、阵列等特征命令，六根辐条通过轴向阵列生成，保证各支撑臂尺寸一致性，减少重复建模工作量。渲染阶段采用哑光灰色工程塑料材质，模拟实际注塑成型零件的表面质感，场景添加了柔和的环境漫反射光，突出结构的棱边转折与曲面过渡效果，无多余光影干扰，清晰展现各部分结构细节。设计思路上优先考虑结构的通用性与安装适配性，对称式的六辐布局可同时承接六个方向的连接需求，既可以作为小型设备的底部支撑脚架，也可作为多构件连接的中转基座，各安装孔的孔径、孔距均参考通用紧固件标准设计，无需二次修改即可直接用于生产加工的参考，整体结构无冗余设计，每一处几何特征都服务于安装、支撑、连接的核心功能，在保证结构刚性的前提下实现了轻量化设计，适合作为小型机电设备、办公家具、展示支架类产品的核心连接构件使用。
