双层升降式物料输送移栽机械设备

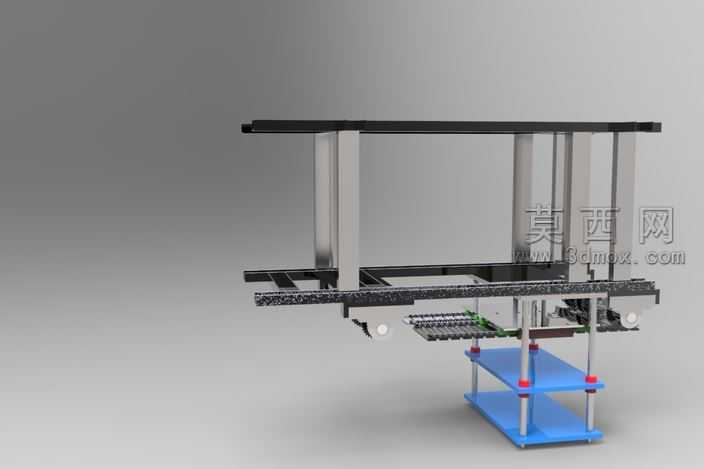

本作品为一款双层升降式物料输送移栽机械设备的三维设计成果，建模阶段采用SolidWorks完成全参数化零件建模与虚拟装配，所有零件均按照实际机械加工的尺寸公差要求进行参数约束，确保各运动部件之间不存在干涉问题，装配过程中严格遵循机械设计的装配逻辑，先完成底部双层置物机架的搭建，再依次装配竖直导向光轴、升降驱动组件、顶部水平输送框架、末端移栽执行机构，每完成一个子装配体都进行全局干涉检查，修正了初始设计中导向轴与安装板的配合间隙问题，保证后续运动仿真的合理性。渲染阶段采用工作室级别的光照环境设置，对不同部件赋予匹配实际材质的渲染属性：底部双层置物台采用蓝色哑光工程塑料材质，还原工业设备常用的防护层外观；竖直导向光轴与水平输送框架的支撑立柱赋予抛光不锈钢材质，添加轻微的环境反射效果体现金属质感；输送导轨部分采用黑色哑光防滑橡胶与阳极氧化铝合金组合材质，区分不同功能部件的视觉特征；移栽执行端的细小零件分别赋予工程塑料、镀锌金属等差异化材质，提升整体渲染的真实感。结构设计上，设备采用双立柱导向的升降结构，搭配底部双层置物平台实现物料的暂存与分层输送，顶部水平输送框架可实现横向物料输送，末端的移栽机构可完成物料的拾取与转移动作，整体结构兼顾了输送稳定性与移栽动作的灵活性，导向轴与直线轴承的配合设计保证升降过程的平顺性，框架部分采用铝型材与钣金件组合的轻量化设计，在保证结构强度的同时降低设备整体自重。设计思路围绕中小规格物料的自动化输送移栽需求展开，针对生产线上不同工位之间的物料转运、分层暂存需求，将升降输送与移栽功能整合为一体，避免了多台设备衔接带来的空间占用与节拍匹配问题，底部双层平台可同时承载待加工与已加工物料，提升工位物料周转效率，整体结构模块化程度高，各功能组件可根据实际生产需求进行尺寸调整与部件替换，适配不同规格的物料输送场景，建模过程中对所有标准件均采用国标参数化模型，方便后续工程图导出与实际加工生产的物料采购。
