活塞连杆驱动组件结构设计作品

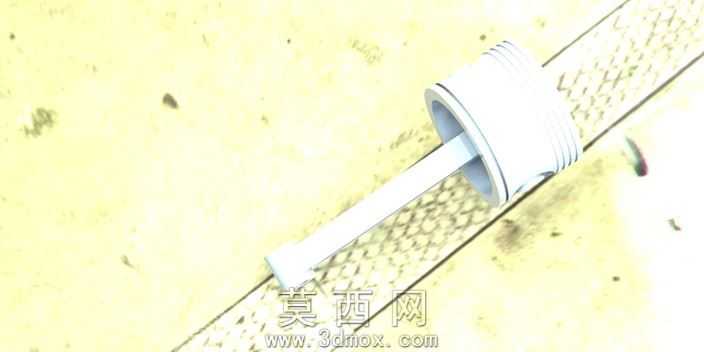

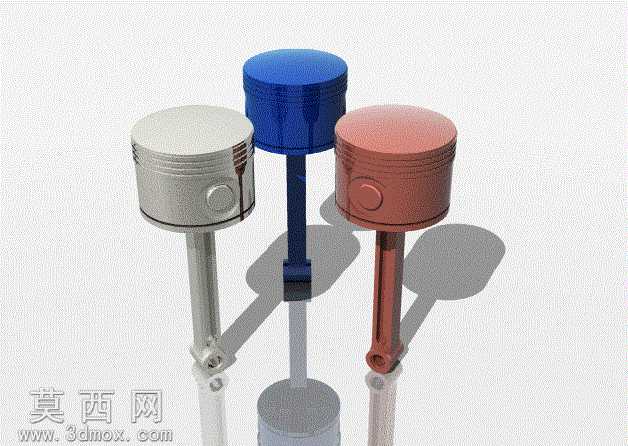

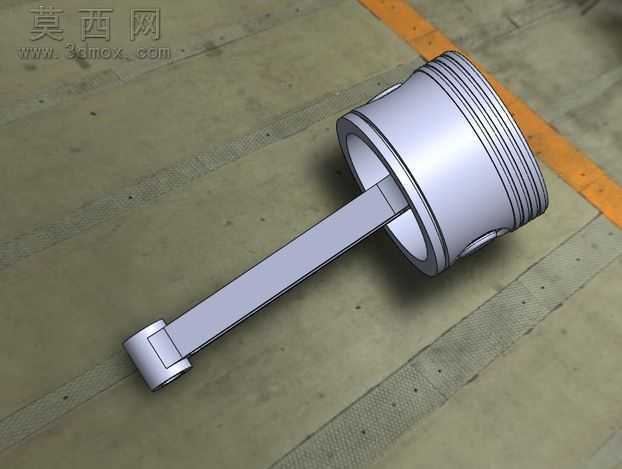

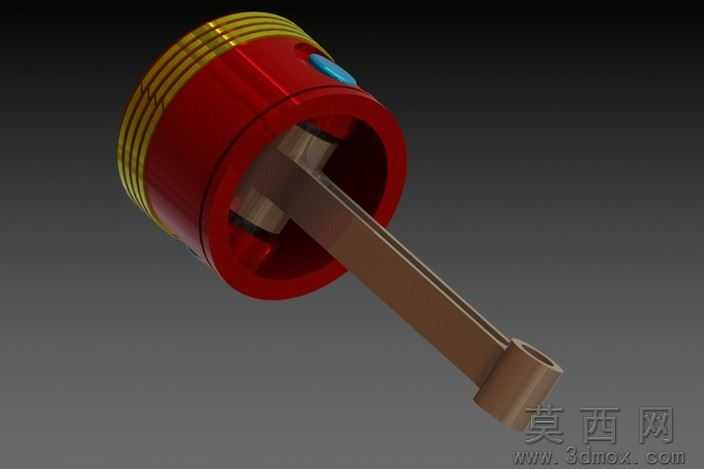

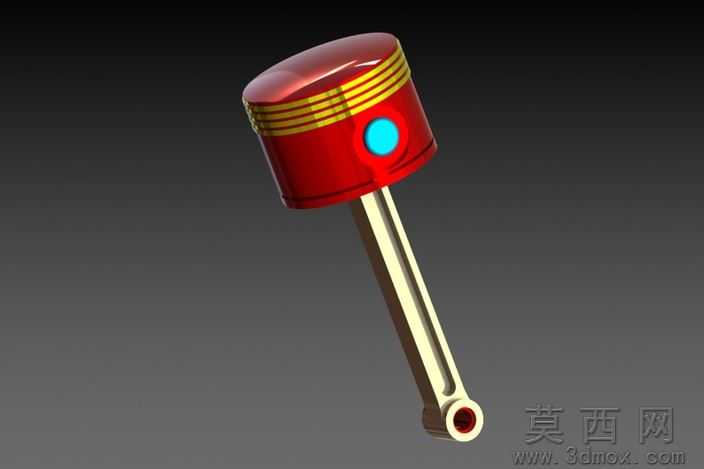

本作品为活塞连杆驱动组件的三维建模设计，整体采用SolidWorks完成参数化建模，兼顾结构合理性与视觉呈现效果。建模阶段首先对活塞主体进行特征构建，按照活塞的实际功能结构，依次完成活塞顶部燃烧室曲面造型、活塞环槽的环形阵列切削、活塞销座孔的同轴度约束，确保活塞各部分尺寸符合动力传递的力学要求，活塞裙部做了适配缸体运动的微弧面处理，避免往复运动中出现卡滞问题。连杆部分采用分体式建模思路，先绘制连杆杆身的工字形截面草图，通过拉伸与放样特征完成杆身主体，杆身两端分别构建小头活塞销连接孔与大头曲轴连接孔，对孔位边缘做了圆角过渡处理，降低应力集中风险，同时严格约束两孔的中心距参数，保证曲柄连杆机构的运动行程符合设计预期。渲染阶段对不同部件赋予差异化材质，活塞顶部与环槽区域采用高光亮面金属烤漆材质，模拟真实发动机活塞的耐热涂层质感，活塞环采用金色金属材质还原镀铬环的视觉效果，活塞侧面的标识点采用亮蓝色自发光材质，提升模型的辨识度；连杆部分采用哑光金属材质，搭配边缘的高光倒角处理，体现锻造连杆的金属肌理，背景采用深灰渐变纯色，突出主体组件的结构轮廓，同时添加柔和的环境光与定向补光，避免模型暗部出现死黑区域，完整呈现各部件的衔接关系。设计过程中重点考量组件的运动逻辑，活塞与连杆通过活塞销实现铰接配合，建模时预留了合理的装配间隙，确保往复运动过程中连杆可以随活塞行程完成角度摆动，各部件的壁厚、孔径参数均参考通用内燃机的同类零件尺寸设定，既保证模型的外观还原度，也具备实际结构参考价值。整体模型完成后进行了装配干涉检查，确认活塞与连杆的连接部位无重叠干涉，各特征的倒角、圆角过渡自然，没有出现建模破面、特征丢失等问题，最终渲染效果清晰展现了活塞连杆组件的整体形态与细节结构，可作为动力传动结构教学、机械设计参考的可视化素材。
