带光电隔离的RS232与RS485通讯转换PC板组件

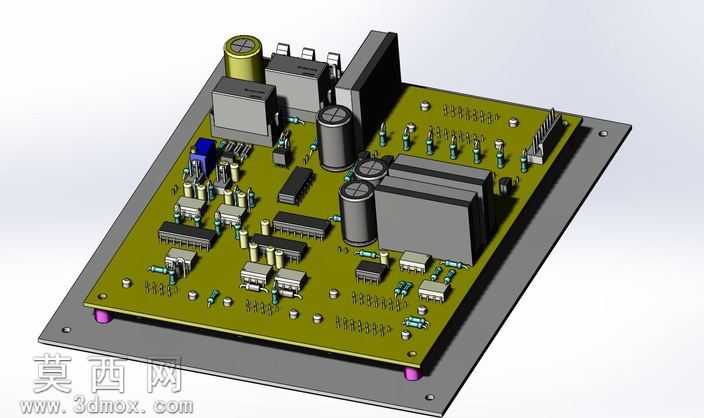

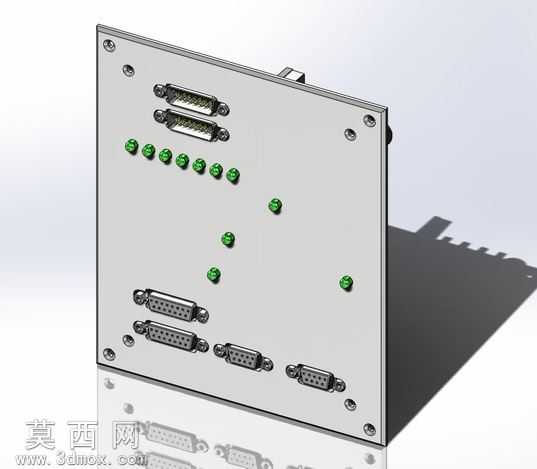

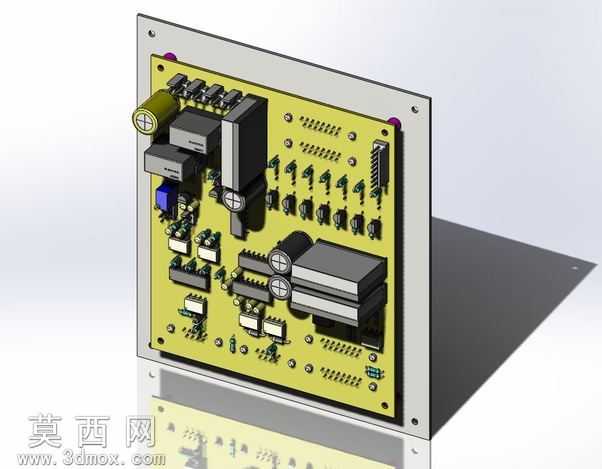

本作品为RS232/RS485通讯转换PC板组件的三维建模成果，建模过程严格遵循工业级电路板设计规范，完整还原了实物的全部结构细节。建模阶段首先依据实际电路板的尺寸参数绘制PCB基板轮廓，精准定位每一个安装孔位、焊盘位置与板边固定结构，基板采用哑光黄绿色阻焊材质渲染，还原真实PCB板的表面质感，板上印刷的丝印标识也做了对应还原，清晰呈现元件位号与接口标注。板载元件的建模逐一匹配实物规格：包含直插式电解电容，还原其铝制外壳与顶部防爆压痕的细节；多组光电耦合器元件，精准复刻其黑色塑封外壳与引脚排布；直插电阻、晶体管、晶振等分立元件均按照实际尺寸建模，引脚的弯折角度、焊锡浸润的焊点效果都通过材质与细节刻画还原真实装配状态；板载的DB串口接口、接线端子等接插件，完整还原金属插针与塑料基座的结构，固定用的金属螺丝与绝缘柱也做了精细化建模，还原螺纹细节与装配位置。渲染阶段采用工作室柔光环境，通过光影效果突出电路板的层次结构，不同元件赋予对应材质：金属元件呈现哑光金属质感，塑料元件还原工程塑料的磨砂或亮面质感，电解电容的顶部标识、芯片表面的激光印字都通过纹理贴图实现高度还原。设计思路围绕全光电隔离型串口转换功能展开，建模时完整呈现信号输入、光电隔离、信号转换、输出接口的全链路元件布局，清晰展示该模块实现RS232与RS485信号互转、同时通过光电隔离阻断回路干扰的结构逻辑，所有元件的排布符合实际电路板的布线逻辑，安装固定结构适配标准工控机箱的面板安装位，可直接用于工控设备的结构装配校验、产品展示与教学演示场景。
