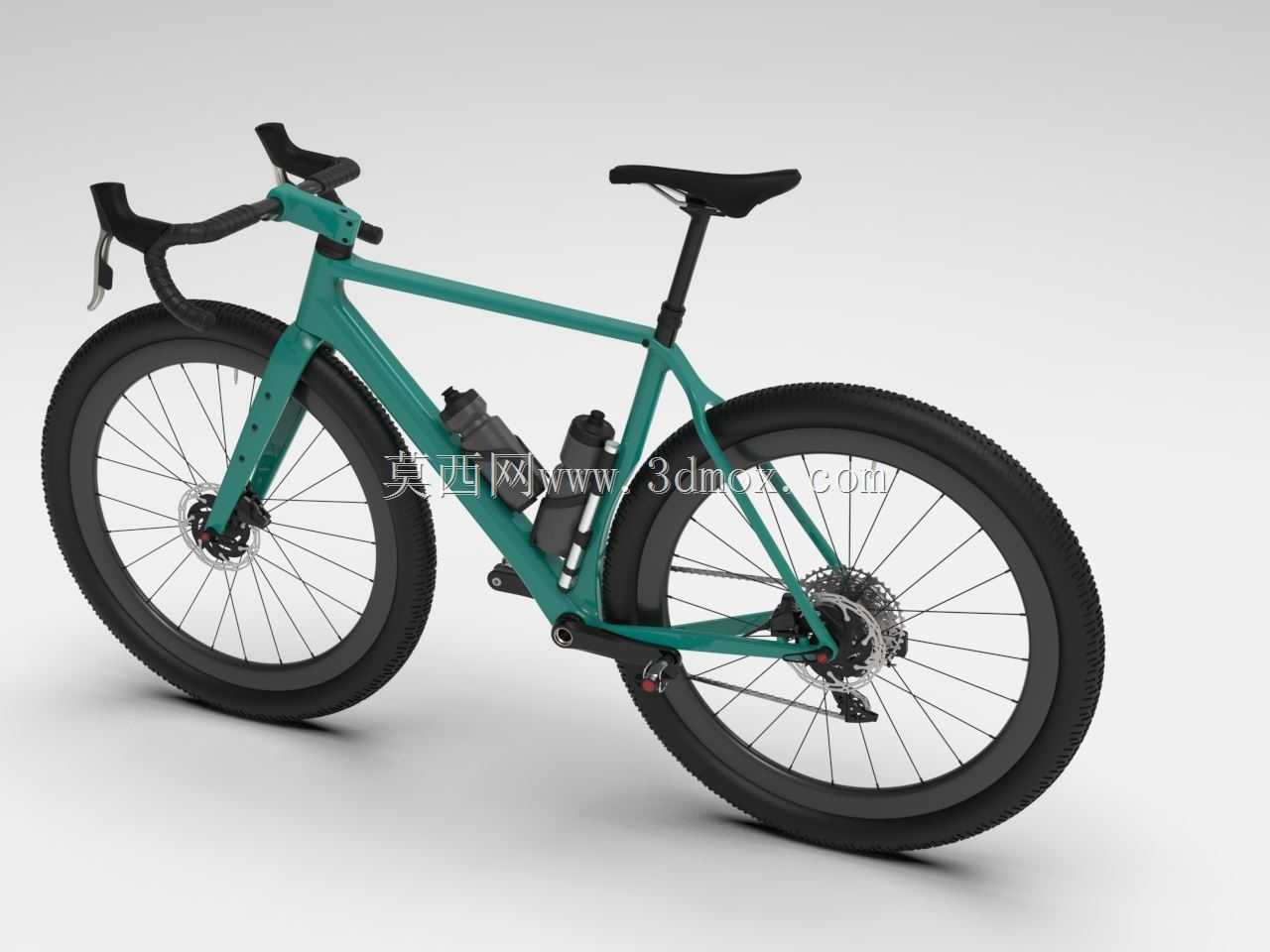

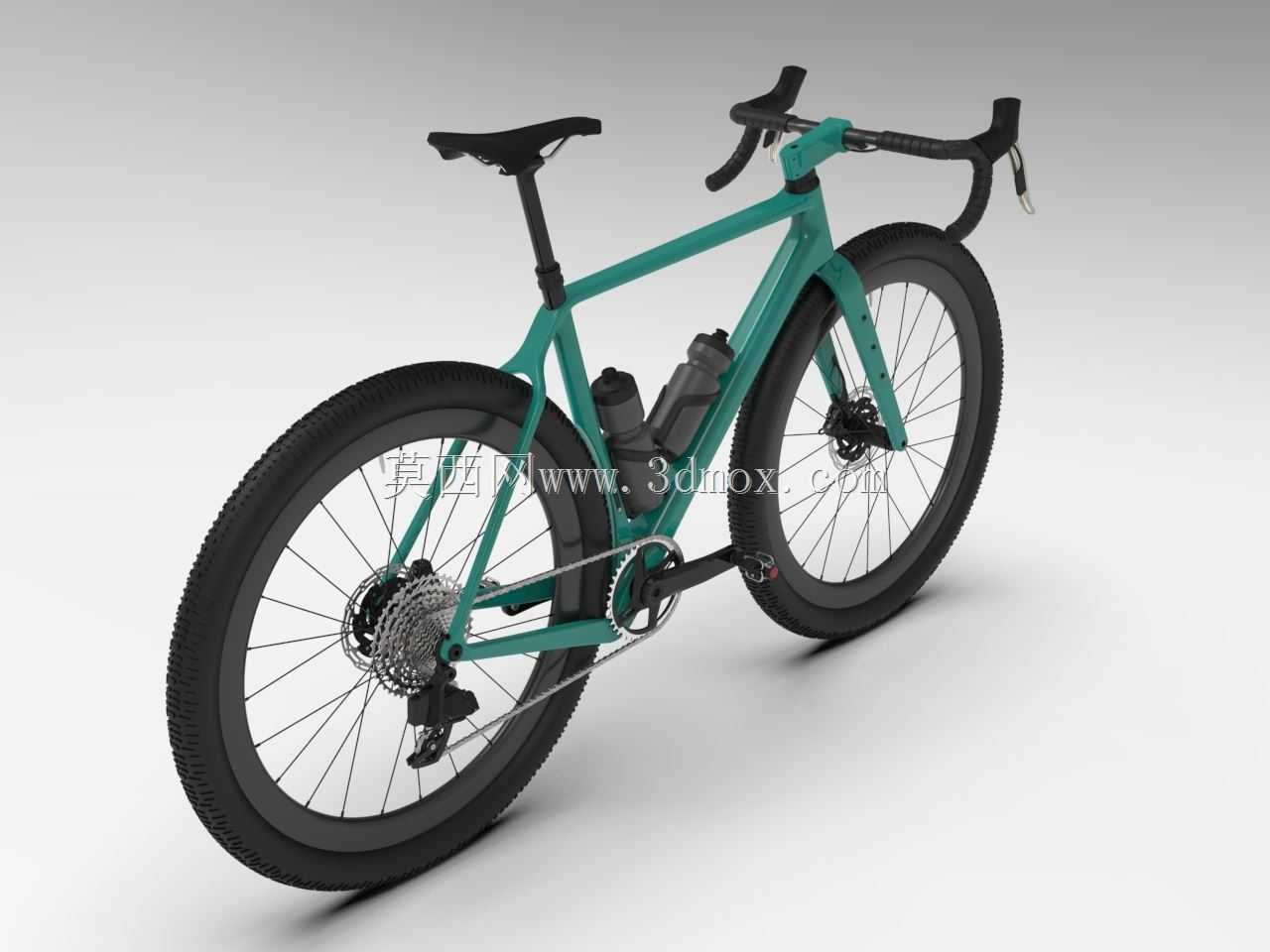

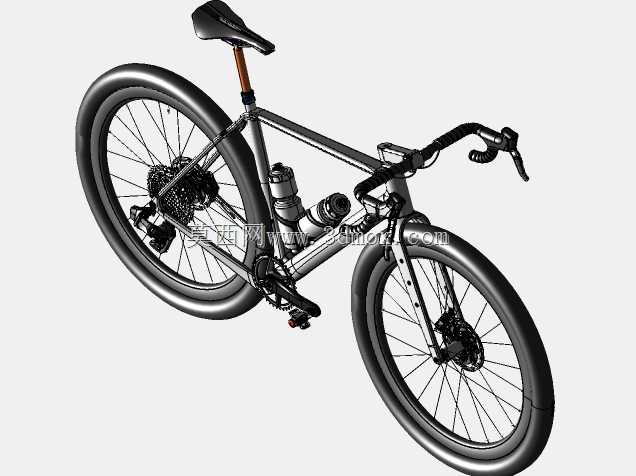

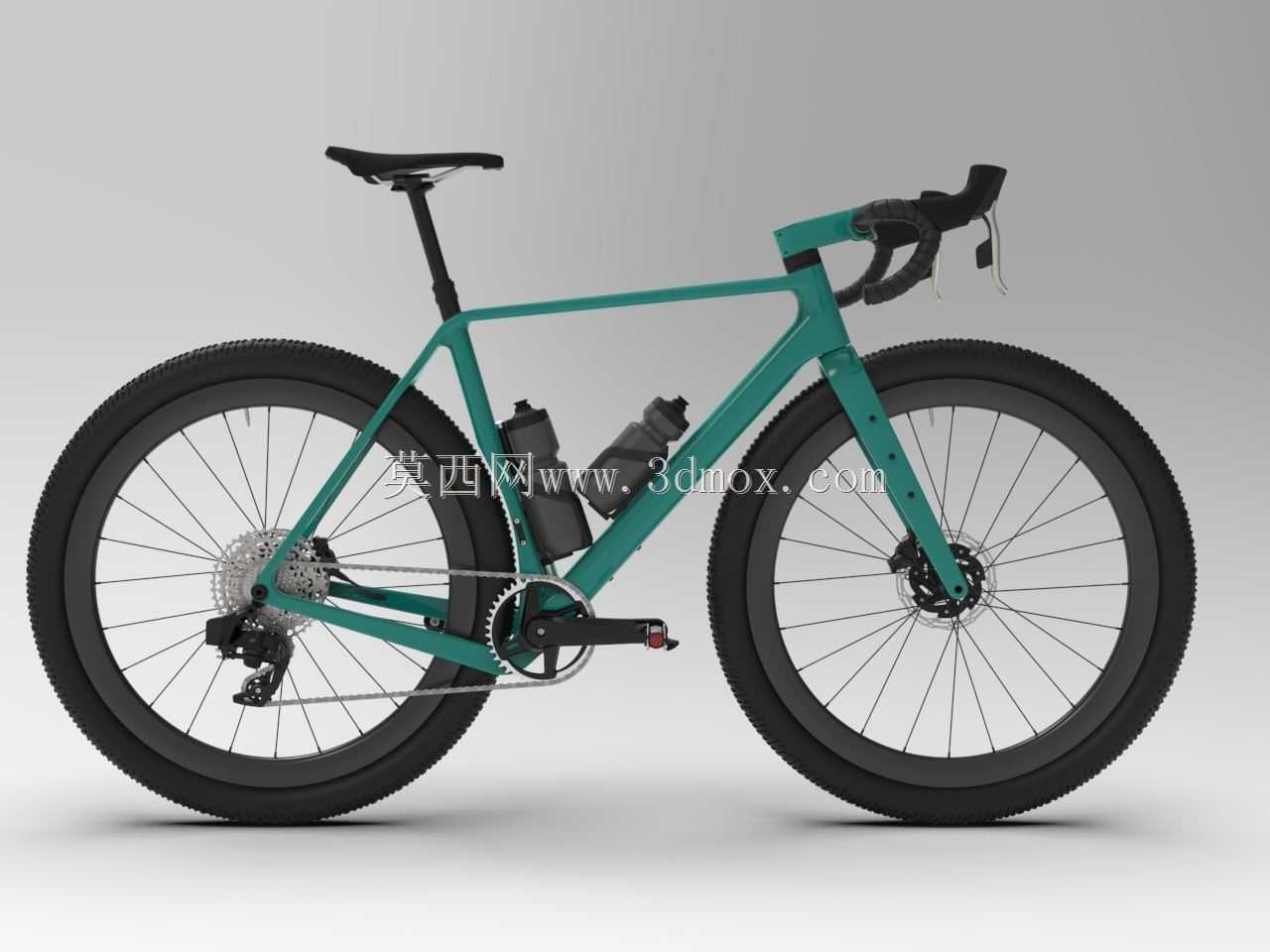

碳纤维砾石越野公路自行车整车结构

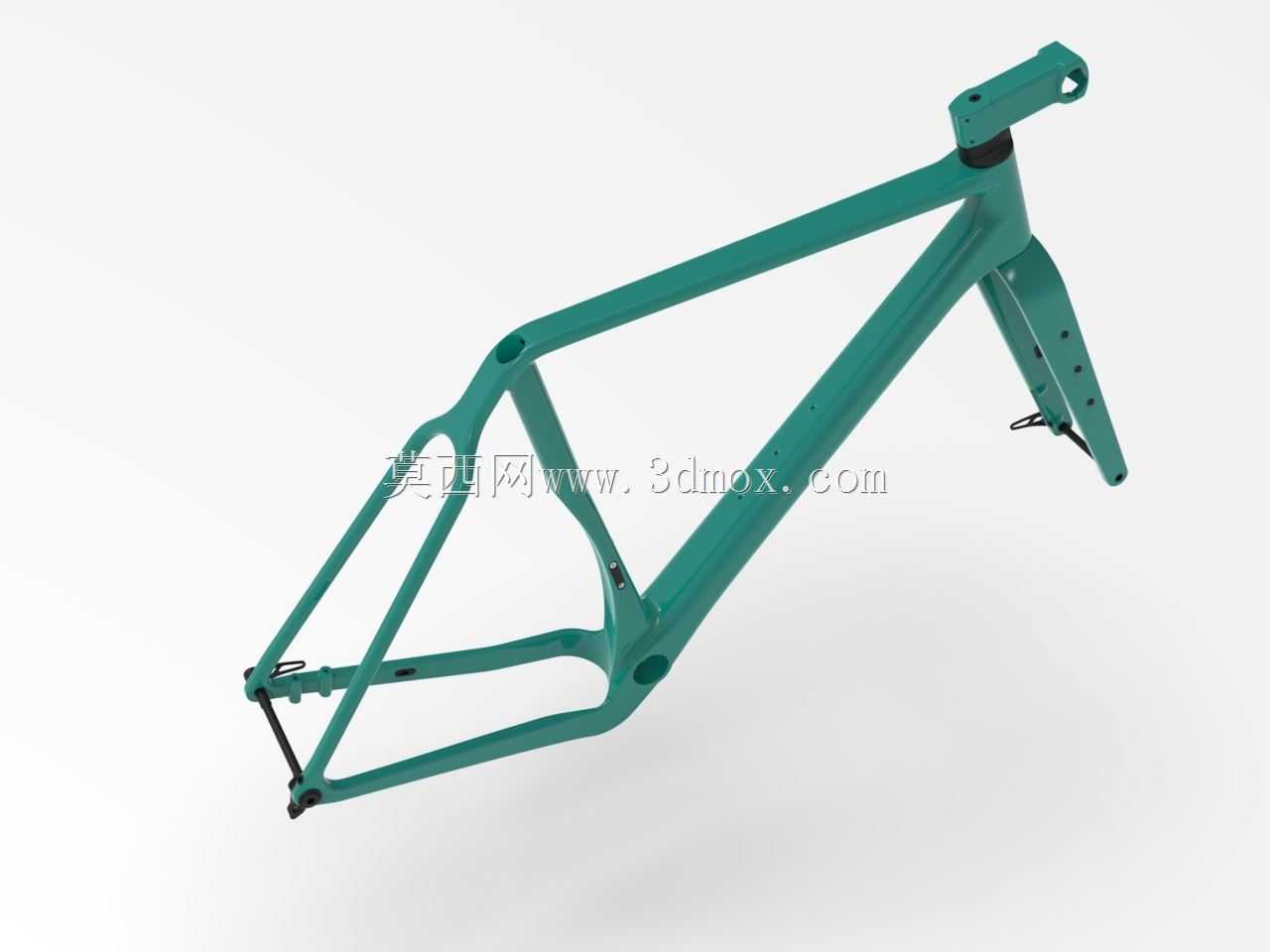

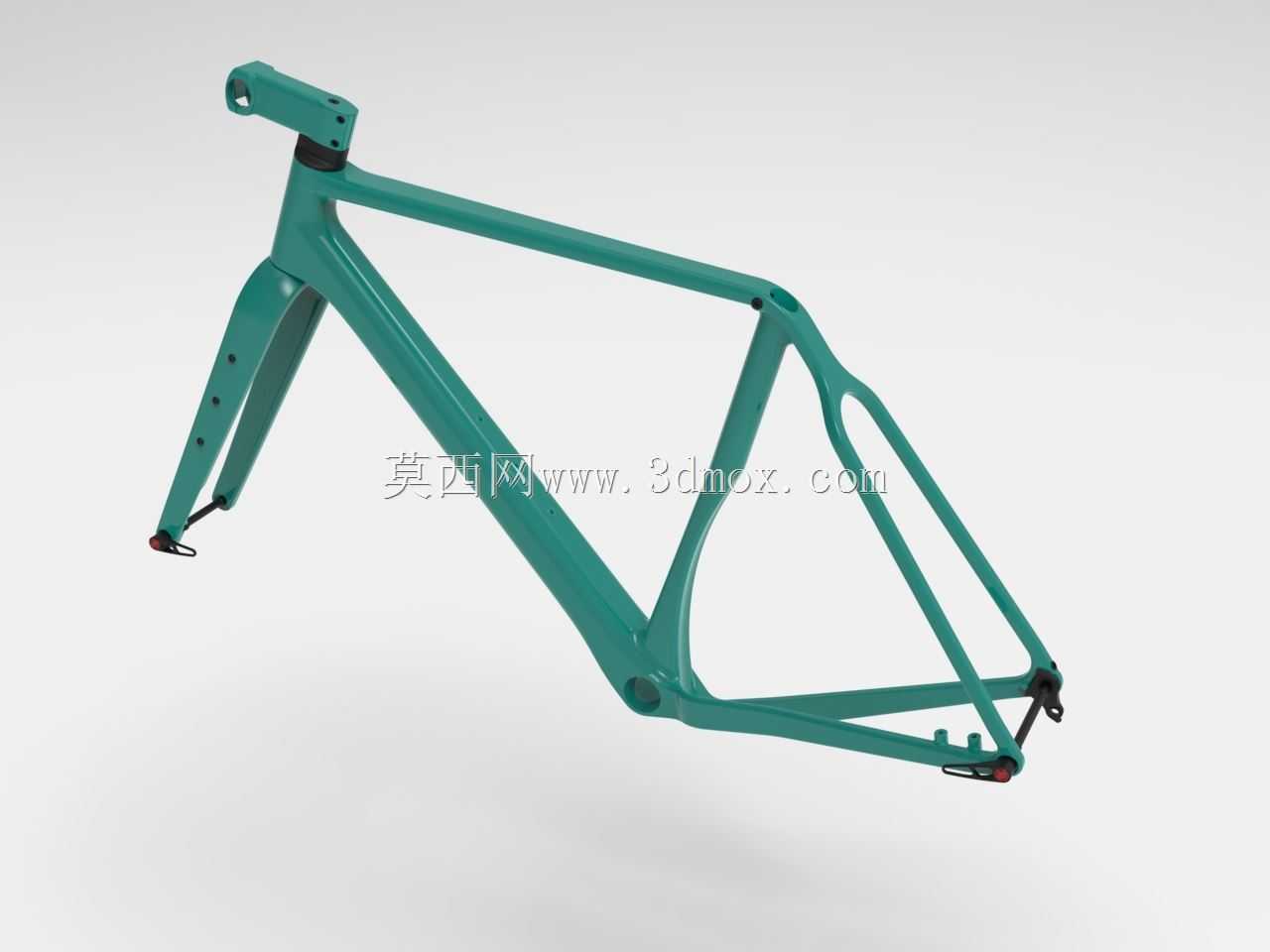

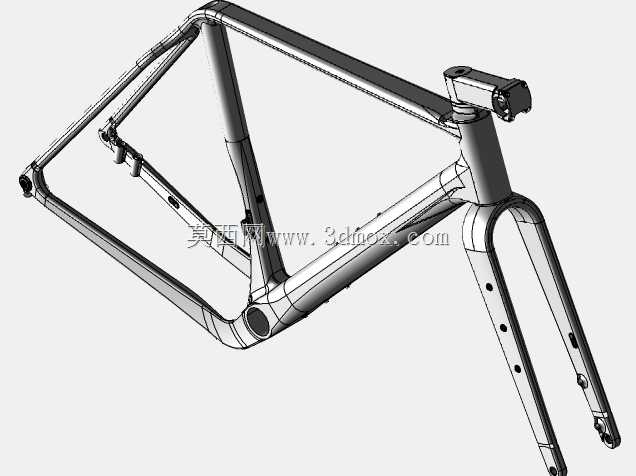

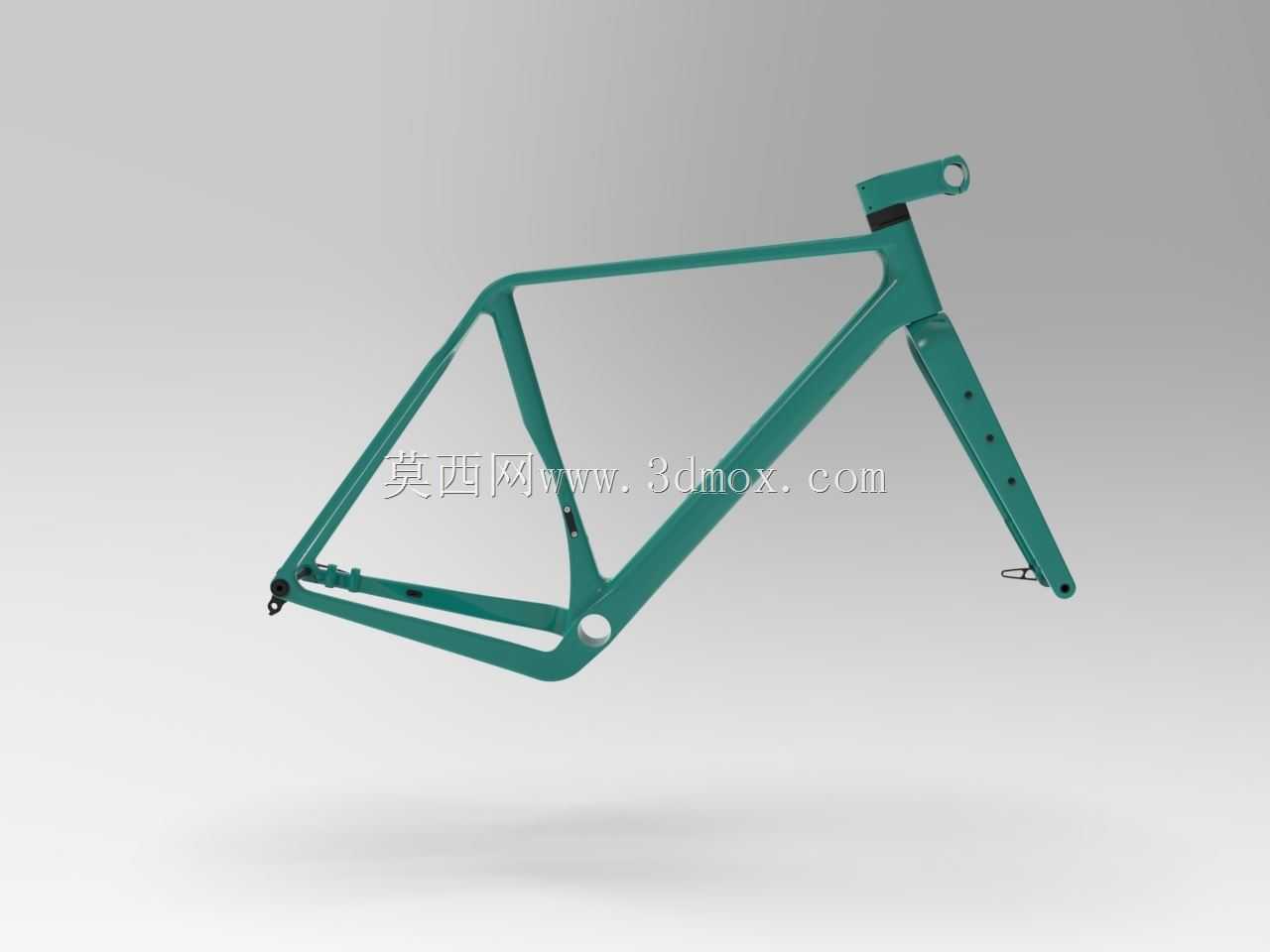

　　这款砾石自行车的三维结构设计，核心面向非铺装路面长距离骑行、郊野穿越、混合路面通勤等多场景使用需求，区别于传统公路车仅适配平整铺装路面的局限，也比硬尾山地车拥有更优的铺装路面巡航效率，填补了两类车型之间的使用场景空白。从结构设计逻辑来看，整车采用碳纤维一体成型主框架，上管与下管采用异型截面设计，在非铺装路面颠簸冲击下可提供足够的纵向形变量吸收震动，同时五通位置做了刚性强化处理，避免踩踏发力时出现车架形变量过大导致的动力损耗，后下叉长度经过多轮迭代调校，既保证了越野状态下的操控灵活性，也预留了足够宽的轮胎安装间隙，可兼容29x2.4规格的粗齿越野轮胎，轮组与车架后叉、前叉叉脚之间的单侧间隙控制在8mm以上，

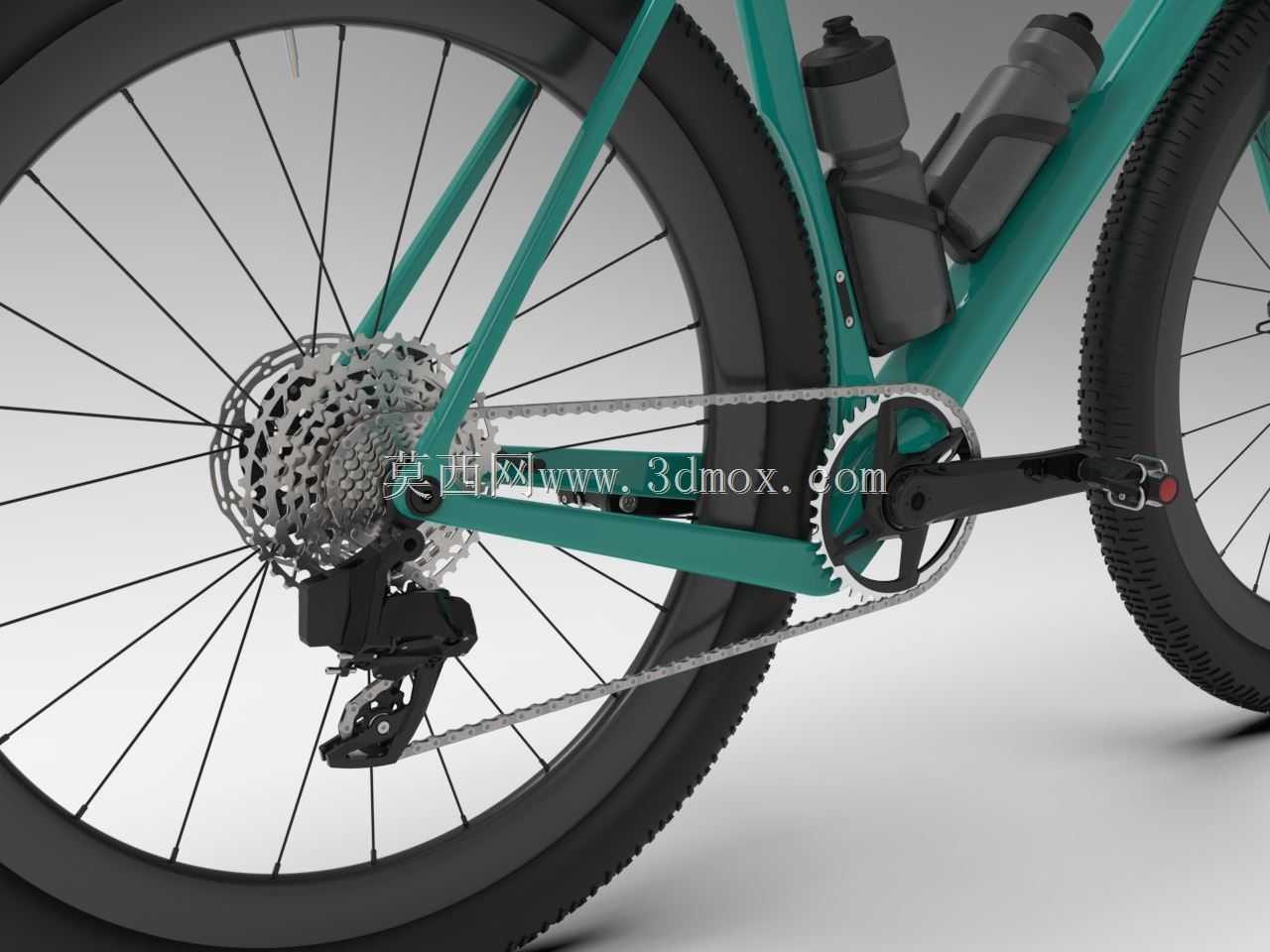

　　避免泥泞路面骑行时泥沙卡滞轮组的问题。转向系统采用公路弯把设计，下把位的握持姿势可在高速下坡时降低风阻，上把位的抬升角度适配越野骑行时直立操控的姿态需求，把组与车架头管之间采用标准锥管配合结构，转向轴承的压装边界严格按照行业通用公差设定，可兼容市售同规格碗组配件的替换安装。传动与制动部分，采用公路规格的双盘曲柄结构，曲柄长度适配170-175mm的通用安装范围，盘片与后飞轮之间的传动比覆盖范围兼顾爬坡时的低扭需求与平路巡航的高速需求，后拨安装位置做了结构强化，避免越野颠簸时后拨晃动导致的掉链问题；制动系统采用平装式碟刹结构，前后碟片安装座的平面度公差控制在0.1mm以内，保证制动时夹器与碟片的平行度，避免制动蹭碟的问题，

　　碟片规格支持160mm标准尺寸，安装孔位完全兼容市售主流碟刹配件。座管部分采用31.6mm滴管式内走线结构，内走线孔位在车架下管位置做了密封胶圈的安装槽设计，可避免雨水、泥沙顺着线管进入车架内部造成线管腐蚀，座管插入深度的安全刻度线位置做了结构限位，避免安装时座管插入过浅导致的车架受力断裂风险。前叉部分与车架同材质碳纤维结构，叉脚位置采用12mm筒轴安装结构，相比快拆结构拥有更高的轮组安装同轴度与连接刚性，越野骑行时轮组不会出现横向晃动的问题，前叉叉肩位置预留了货架与挡泥板的安装孔位，可支持长途骑行时的载物需求。整车的安装边界经过全流程干涉校验，车把转动到左右最大角度时，弯把与车架上管、轮胎与前叉叉腿之间均不会出现结构碰撞，

　　脚踏在曲柄转动到最低位置时，与地面的安全距离足够应对非铺装路面的起伏颠簸，不会出现脚踏磕碰地面的问题。水壶架安装孔位在车架下管与立管位置各设置一组，孔位间距符合行业通用标准，可兼容常规尺寸骑行水壶与工具罐的安装。从结构设计的实用性角度出发，这款车型的所有安装接口均采用行业通用标准规格，后续维护更换配件时无需定制特殊规格零件，车架的受力点位置均做了碳纤维铺层的局部强化，包括五通、头管、后钩爪、碟刹安装座等位置，铺层角度经过受力仿真优化，在保证整体重量控制的前提下，满足越野骑行时的高强度冲击载荷要求。轮组部分采用准真空胎结构设计，轮圈的胎唇安装槽尺寸严格对应29寸轮胎的安装标准，可支持无内胎系统的安装，降低越野骑行时爆胎的概率，花鼓结构采用棘爪式棘轮结构，塔基兼容主流变速系统的飞轮安装，轮组的辐条编法采用交叉编法，可承受更大的径向与侧向冲击载荷。
