多规格继电器电磁阀组合元件三维结构

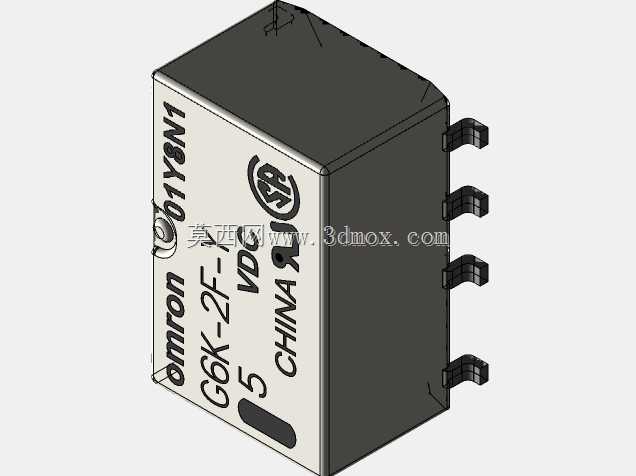

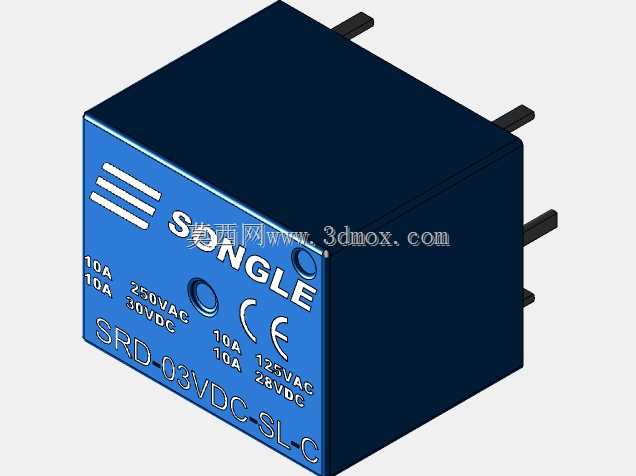

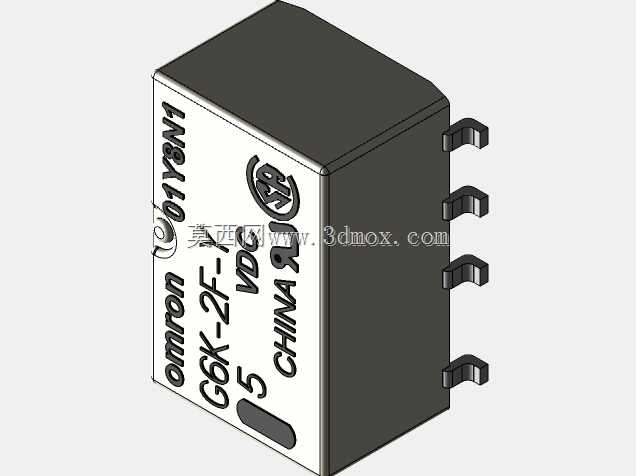

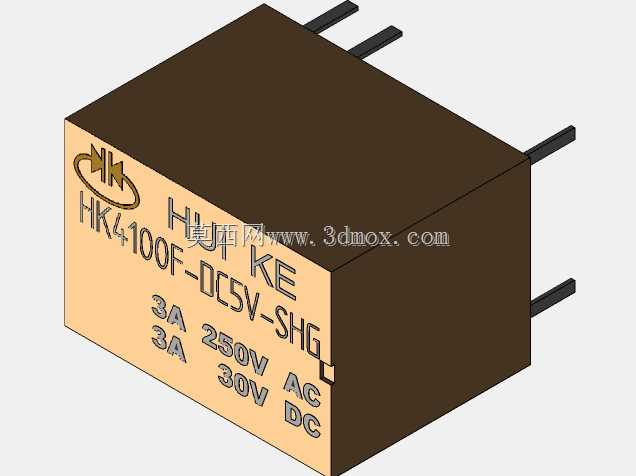

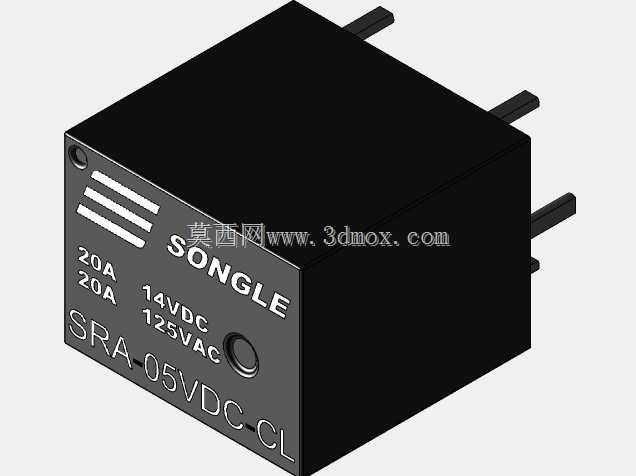

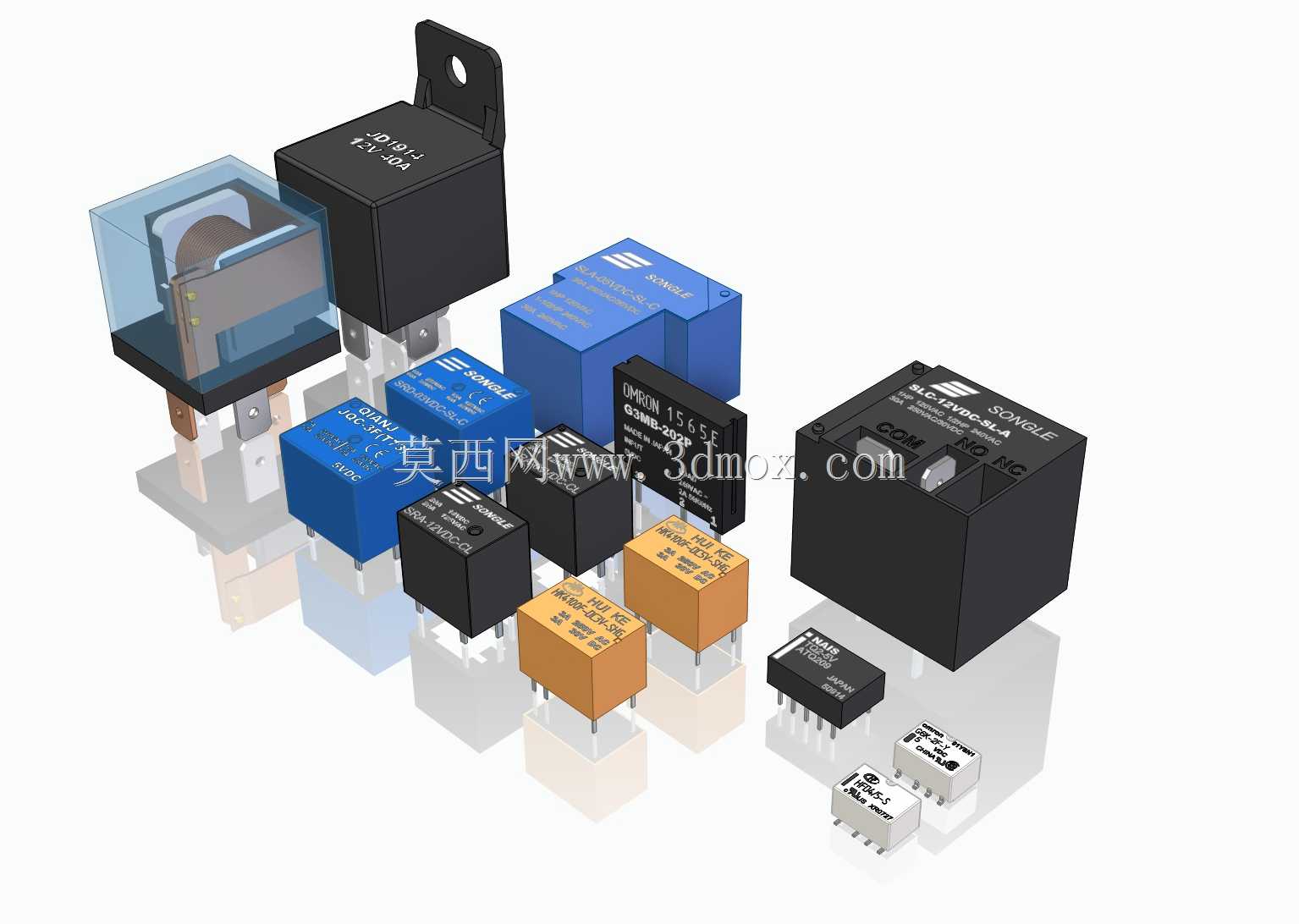

　　做设备电气控制回路设计的时候，这类继电器与电磁阀的组合选型、安装布局往往是最容易踩坑的环节，很多刚入行的结构工程师容易只关注元件的电气参数，忽略了不同封装规格的元件在安装板上的占位、引脚间距、接线操作空间的差异，最后做出来的安装板要么元件挤在一起插接线束的时候操作空间不足，要么预留的安装孔位和元件固定脚不匹配，现场装调的时候反复返工。这套组合模型覆盖了工控场景里最常用的几类继电器与小型电磁阀规格，从PCB直插的微型信号继电器，到大电流负载用的功率继电器，再到不同驱动电压的小型电磁气阀，每一款的外形结构、固定方式、引脚定义位置都按照实物等比例还原，能直接用来做电气柜内部的布局干涉检查。

　　先讲实际应用场景，这类元件几乎覆盖了所有工业控制场景：机床的逻辑控制回路里用小功率继电器做信号中转，把PLC输出的弱信号放大后驱动接触器、电磁阀这类负载；自动化生产线的气动回路里，电磁阀直接控制气缸的伸缩动作，不同通径的阀对应不同缸径的气缸驱动力需求；甚至在汽车改装、小型家电控制板里，也能看到同系列不同封装的继电器身影。很多工程师做三维布局的时候习惯直接调用简化的方块模型，最后到生产环节才发现，不同品牌同参数的继电器，固定耳的位置差了两毫米，或者接线端子的朝向和设计的走线方向相反，导致线束要绕很大的弯，既浪费线材又增加了柜内的杂乱程度。

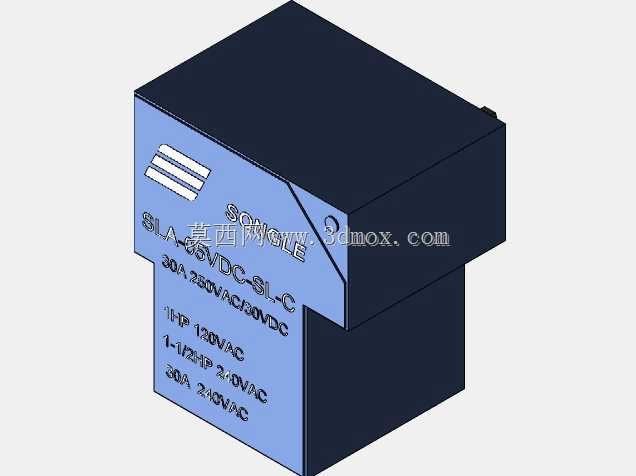

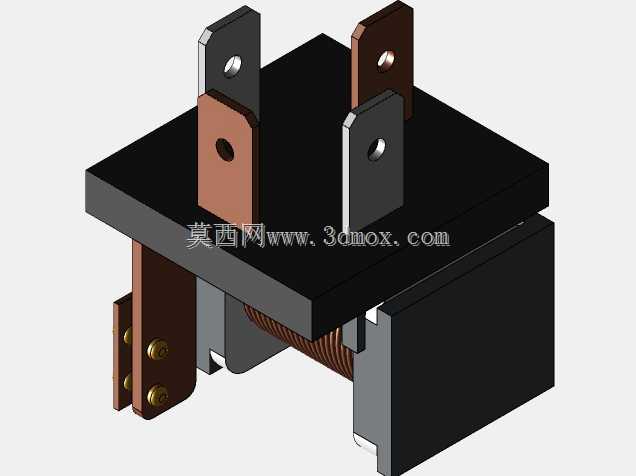

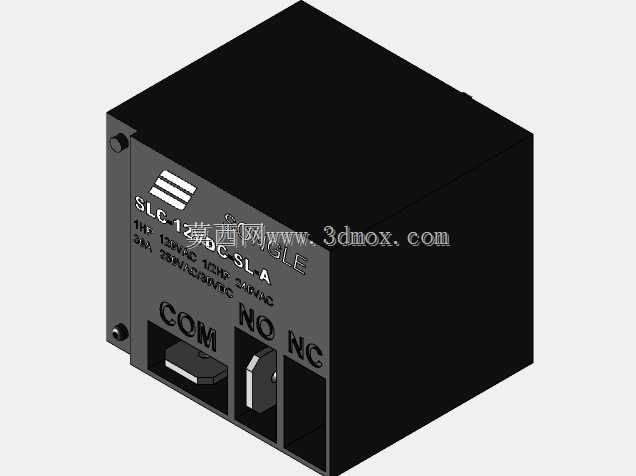

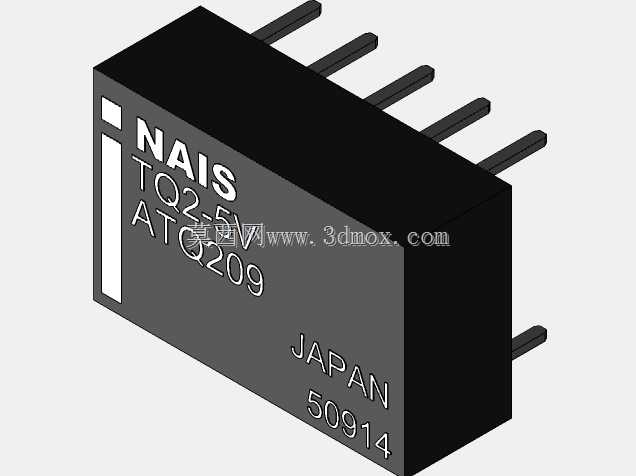

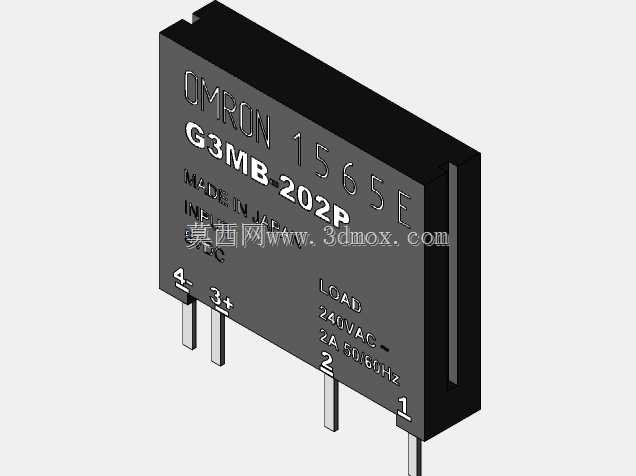

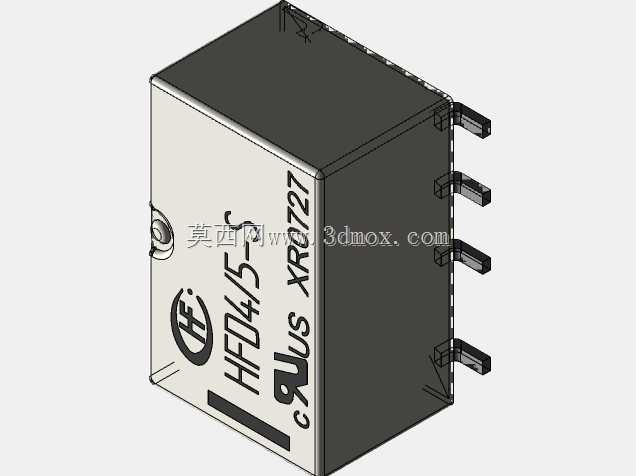

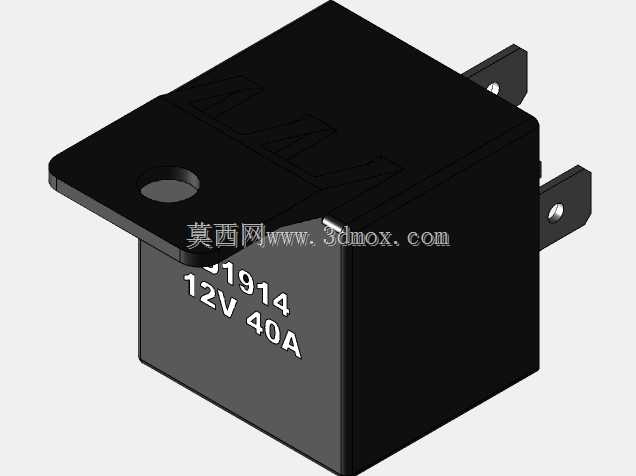

　　从设计思路上来说，这套模型在建模的时候特意区分了不同元件的安装边界：比如带安装固定耳的大功率继电器，除了元件本身的外形轮廓，还预留了接线时手指操作的空间、螺丝固定时螺丝刀的活动余量，不会出现模型里看着能装下，实际拧螺丝的时候螺丝刀被旁边元件挡住的问题；PCB直插的微型继电器，引脚的粗细、间距完全按照实际 datasheet 尺寸做，直接导入PCB设计软件就能匹配焊盘位置，不用再反复核对尺寸；小型电磁阀的气嘴接口位置、管径尺寸也做了精准还原，布局的时候能提前预留气管的弯曲半径，避免气管折死影响气路通畅。

　　再说到外形尺寸与安装边界的细节，不同规格的元件高度差是布局时最容易忽略的点：比如最薄的贴片式信号继电器高度只有几毫米，而带透明防护壳的大电流继电器高度超过三厘米，如果在同一块安装板上混装，设计走线槽的时候就要根据元件高度调整线槽的位置，不能让线槽挡住高元件的接线端。还有元件的散热空间，功率继电器长时间带负载工作的时候会发热，布局的时候不能和热敏元件贴太近，这套模型里每款元件的周围都标注了建议的留空距离，做热仿真的时候也能直接调用模型设置发热参数，不用再单独简化模型。

　　很多人觉得电气元件的建模很简单，就是拉几个方块凑外形，但实际做项目的时候就会发现，细节尺寸的偏差会给后续生产装调带来极大的麻烦。比如继电器的引脚长度，如果模型里做短了，做PCB的时候焊盘位置就会算错，元件插上去焊完引脚露出太长，容易和旁边的元件短路；如果引脚做长了，又会顶到PCB背面的线槽或者其他元件。还有电磁阀的安装孔位，不同通径的阀安装孔距差了几毫米，要是模型尺寸不准，安装板加工完孔位对不上，整块板都要报废。这套组合模型把这些容易出错的细节都做了还原，不管是做电气柜的布局设计，还是做控制板的元件排布，都能直接调用，省去了自己挨个测绘建模的时间，也能避免因为尺寸偏差导致的生产返工。

　　在实际选型搭配的时候，不同负载对应的继电器触点容量、电磁阀的通径选择也能通过模型直观对比：比如驱动小型指示灯、传感器负载用微型信号继电器就足够，驱动电机、加热管这类大电流负载就要用带灭弧结构的大功率继电器，控制小气缸动作用通径2mm的电磁阀就行，驱动大缸径气缸就要选大通径的大流量阀。通过三维模型的直观展示，能在设计阶段就把不同元件的适配性理清楚，不用等实物买回来才发现选型不对，浪费项目周期。
