HW803五伏直流继电器模组结构

　　该继电器模组主要面向低压控制回路中的小功率通断场景，常见于实验台架、自动化教学装置、小型控制柜以及单片机扩展板。它的核心作用是把控制端的弱电流信号转换为负载端的开关动作，使控制电路与被控负载之间形成电气隔离，避免负载侧的浪涌、反电动势或接线异常直接影响主控板。实际布置时，模组通常安装在DIN导轨附近、设备侧板或绝缘支架上，输入端连接控制信号，输出端通过蓝色接线端子接入灯具、小型电磁阀、风扇、加热器等负载。

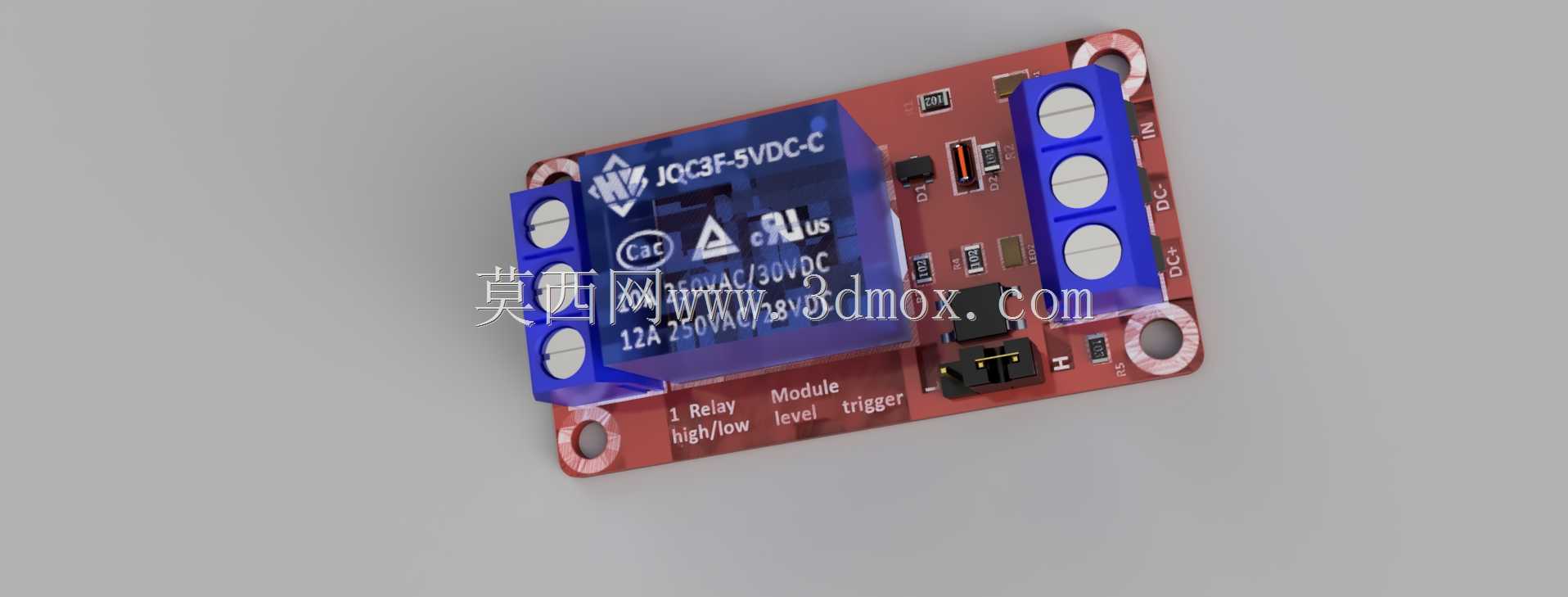

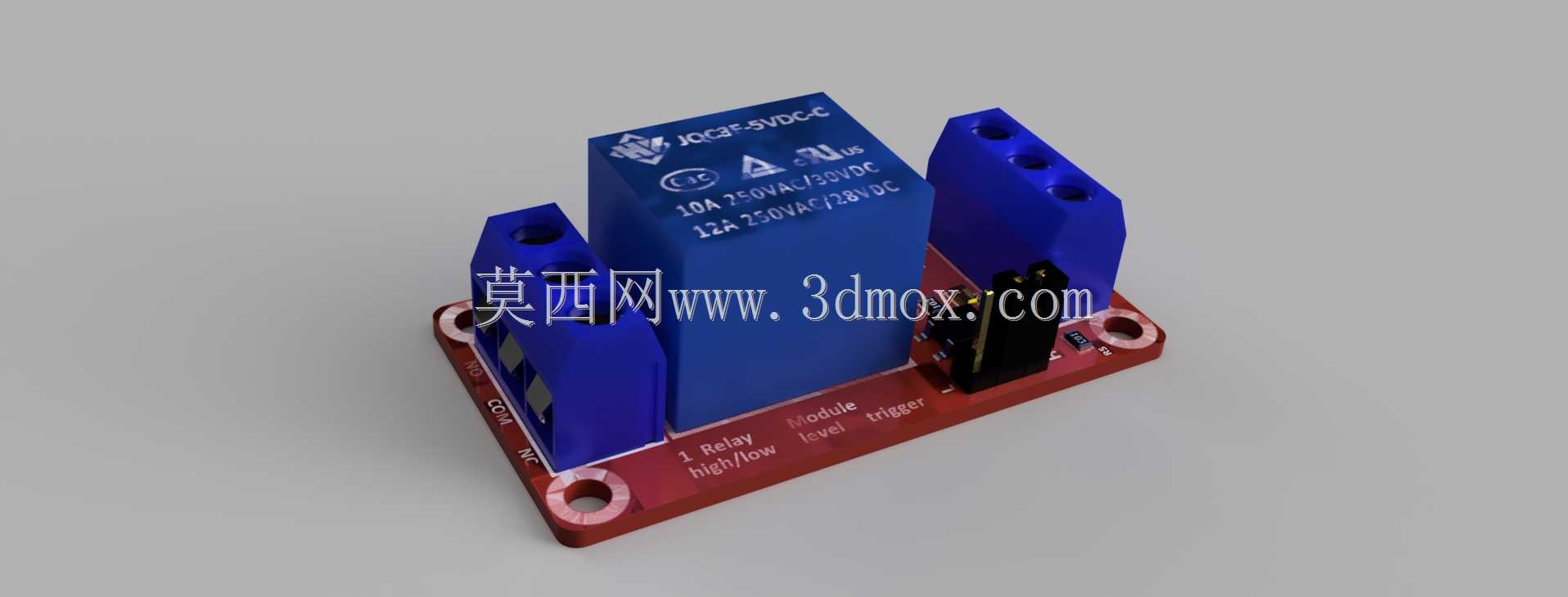

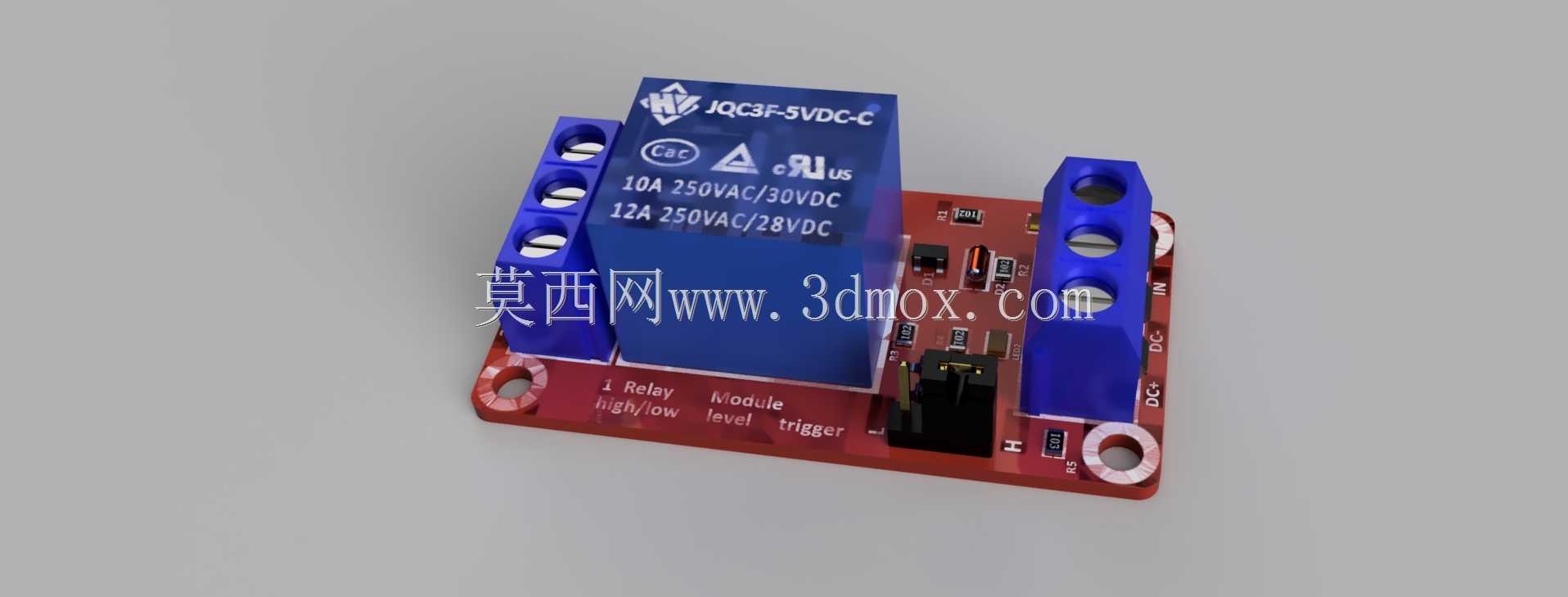

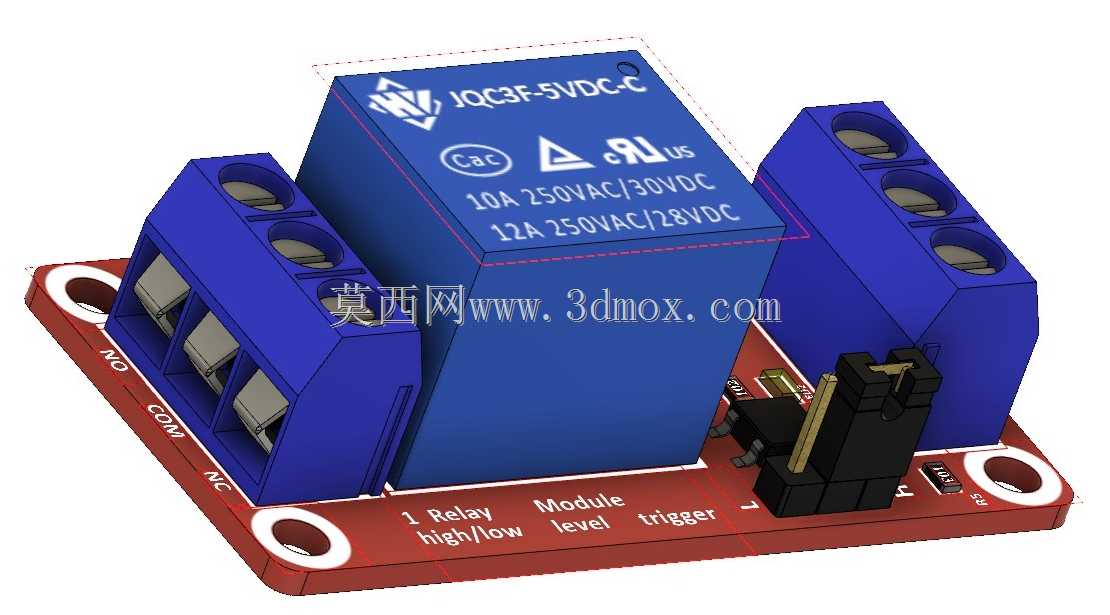

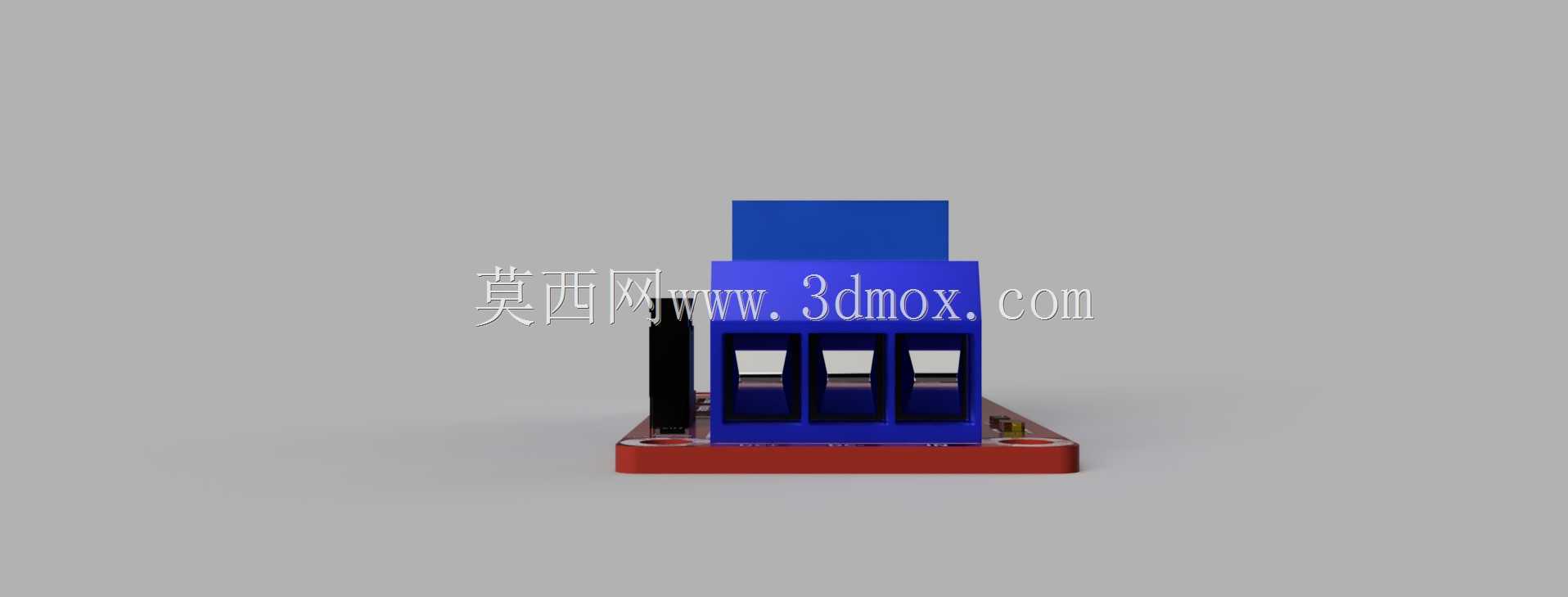

　　结构上，红色基板承载继电器本体、蓝色端子座、指示灯和驱动元件。中部蓝色继电器为主要执行部件，外壳上保留触点容量、线圈规格和认证标识区域，建模时需要准确表现壳体倒角、顶面印刷信息、侧面轮廓以及底部与PCB的插接关系。两侧蓝色端子采用高低错落的块状外形，圆孔用于导线压接，端部开口和内部孔位应保持同轴，端子与基板之间的焊点、引脚穿入位置也需要体现，以便在装配检查中判断接线空间和扳手操作余量。

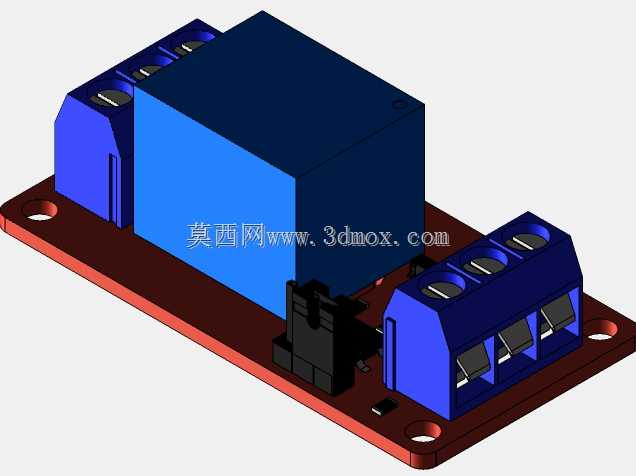

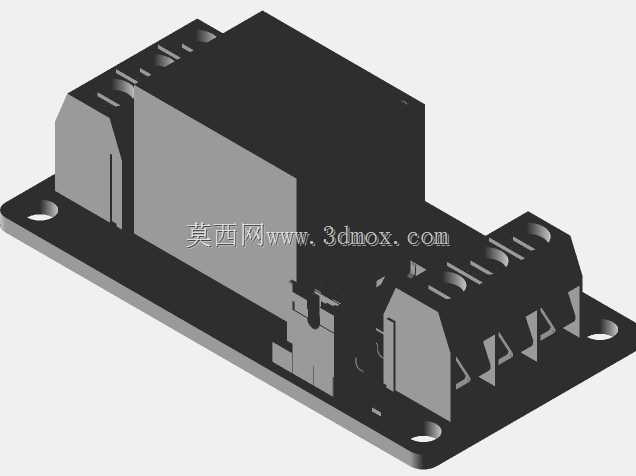

　　基板外形不是简单矩形，四角设置安装孔，边缘带有局部圆弧和缺口，适合用螺钉固定在面板或支架上。建模时应关注板厚、孔位中心距、孔边距以及端子外侧到板边的距离，这些边界直接决定模组能否放入紧凑电控盒。板面上丝印文字用于指示高电平触发、继电器通道和信号方向，虽然不承担机械功能，但在三维评审中可帮助确认装配方向，减少输入端与输出端反接的风险。

　　设计思路偏向实用化与模块化：继电器主体居中，便于线圈引脚短距离连接驱动电路；强电接线端子布置在一侧，弱电信号端靠近另一侧，使走线分区清晰。蓝色端子高度高于基板，导线从上方接入后会占用一定垂直空间，因此在整机布局中不能只按PCB平面尺寸估算，还需预留导线弯曲半径和手指插拔空间。继电器顶部与周围壳体之间应保留散热和检修间隙，避免长时间吸合后热量积聚。

　　从功能特性看，该模组承担的是低压线圈驱动、触点隔离和负载切换三项任务。三维模型不仅要还原外观，还应表达各零件之间的装配层次：基板作为支撑件，端子座提供接线界面，继电器外壳包裹内部线圈与触点机构，小型指示灯用于反馈工作状态。对于设备选型人员，可借助模型核对安装孔位、端子朝向、整体高度以及相邻元件干涉；对于结构设计人员，则可在电控箱内部完成线束走向、维护开口和绝缘距离的前置验证。

　　外形处理上，蓝色塑料件应体现注塑件的拔模斜度和圆角过渡，红色基板边缘较薄，安装孔周围可表现铜箔或焊盘环。继电器顶部标签区域不宜过度简化，因为铭牌方向在装配图中能够提示线圈与触点端的相对位置。整体模型适合用于控制柜布局演示、教学实验设备建模、电子模块装配说明以及小型自动化装置的干涉检查。
