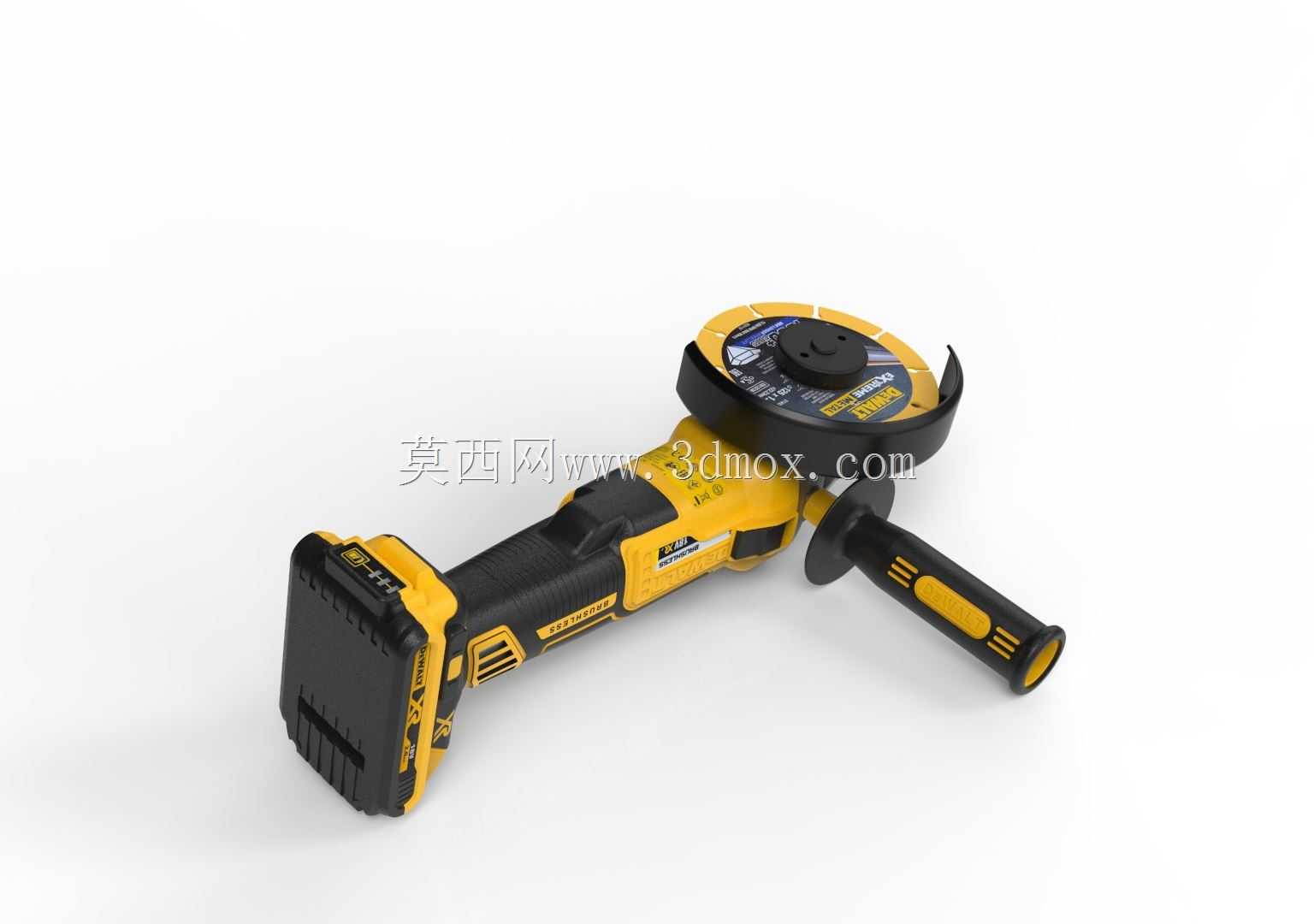

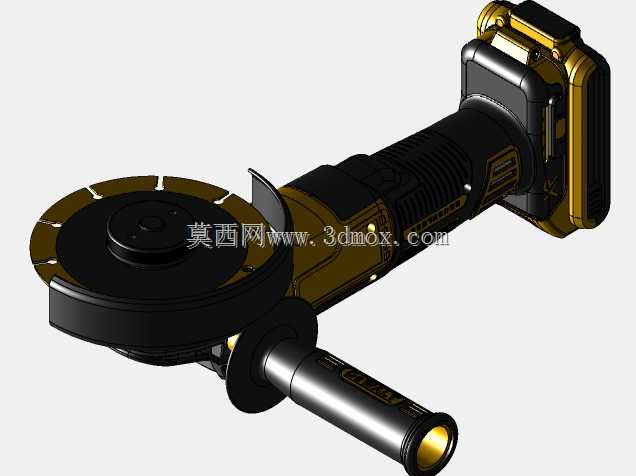

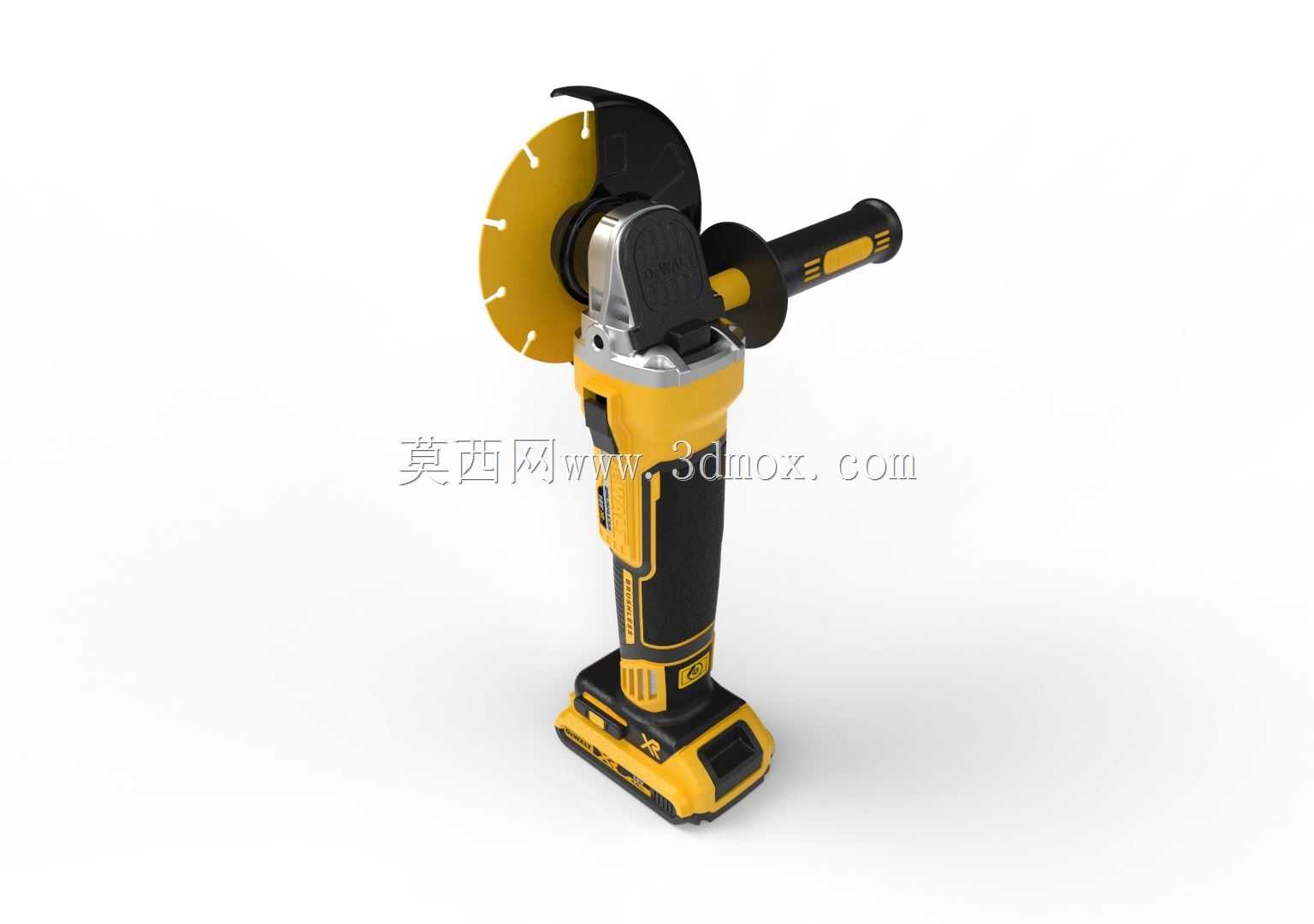

125mm无刷充电式角磨机结构设计

　　这款125mm规格的充电式角磨机，核心面向现场无外接供电的金属加工作业场景，在钢结构安装现场、户外管道施工、装修拆改、五金维修等场景中，可替代传统有线角磨机完成金属焊缝打磨、型材切割、锈层去除、毛刺修磨等作业，摆脱电源线长度限制与现场接电的约束，适配高空作业、狭小空间作业等有线工具难以覆盖的工况。从整机结构设计来看，动力单元采用无刷电机布局，相比传统有刷结构取消了碳刷与换向器的接触摩擦结构，既降低了运转过程中的碳粉逸散与磨损损耗，也提升了高负载工况下的连续运转稳定性，减少了日常维护的频次。整机的握持结构采用双握柄设计，主握柄贴合电池包上方的机身主体，表面做了防滑纹理与人体工学弧度处理，适配不同手型的握持习惯，

　　侧握柄可根据作业场景安装在机头左右两侧，方便操作人员在切割、打磨不同作业姿态下稳定控制设备，降低长时间操作的疲劳感。机头部分的砂轮护罩采用快调结构设计，无需额外工具即可快速调整护罩的遮挡角度，在切割作业时可将火花飞溅方向调整至背离操作人员的一侧，适配不同角度的作业需求，护罩的结构强度满足高速旋转砂轮碎裂时的防护要求，覆盖砂轮非作业侧的全部区域，避免碎屑飞出造成安全隐患。砂轮安装轴采用标准125mm角磨机通用接口，可适配市面上同规格的树脂切割片、打磨片、钢丝轮、抛光片等多种作业附件，无需额外转换结构即可快速更换附件，满足不同工序的作业需求。电池包采用滑轨式快拆结构，与机身握柄底部的接口匹配，安装后可通过卡扣自动锁止，

　　避免作业过程中电池松脱，电池包外壳做了加厚抗摔结构，适配工地现场复杂的使用环境，减少跌落造成的内部电芯损伤。整机的重心经过配平设计，电池包安装后整机重心落在主握柄的握持区域附近，操作人员单手握持时不会出现机头下沉或机尾下坠的情况，提升长时间手持作业的操控稳定性。机身的散热风道采用直通式设计，进风口设置在机身尾部无遮挡区域，出风口设置在机头与机身衔接位置，气流可直接带走无刷电机与控制板工作产生的热量，避免高负载连续作业时出现过热保护停机，风道入口处设置了防尘滤网结构，可阻挡打磨产生的金属碎屑进入机身内部，延长内部电子元件的使用寿命。开关采用拨杆式安全设计，需要先按下解锁按钮才能拨动开关启动设备，避免误触造成的意外启动，

　　开关位置设置在主握柄的拇指可及区域，操作人员握持状态下无需大幅移动手部即可完成启停操作。辅助手柄的连接螺纹采用金属嵌件结构，相比直接在塑料机壳上攻丝的结构，抗扭强度更高，在大负载打磨时不会出现手柄松脱或螺纹滑牙的问题。整机的外壳采用抗冲击工程塑料材质，表面做了防滑耐磨处理，在工地现场磕碰、跌落时不易出现壳体开裂的情况，外壳的拼接缝隙做了错位密封设计，可减少打磨粉尘进入机身内部的概率。从安装边界尺寸来看，整机长度控制在350mm以内，机头部分的最大直径小于120mm，可伸入管径大于150mm的管道内部进行内壁打磨作业，侧握柄安装后整机的最大宽度为180mm左右，可在狭窄的钢结构间隙内完成打磨作业，适配现场复杂的作业空间。电池包与机身衔接的位置做了防水胶圈设计，可应对户外作业时的零星雨水飞溅与打磨时的少量冷却水泼溅，提升设备在复杂工况下的适应性。砂轮锁紧结构采用主轴锁按钮设计，更换砂轮片时只需按下主轴锁按钮即可锁定主轴旋转，无需额外工具卡住主轴即可完成砂轮片的拆装，提升附件更换的效率。整机的控制板内置过流、过压、过热保护逻辑，当砂轮片卡住出现过载电流时，会自动切断动力输出，避免电机烧毁或砂轮片碎裂，同时也能保护电池包不会出现大电流放电的损伤。
