钢管桁架结构越野卡丁车整车结构设计

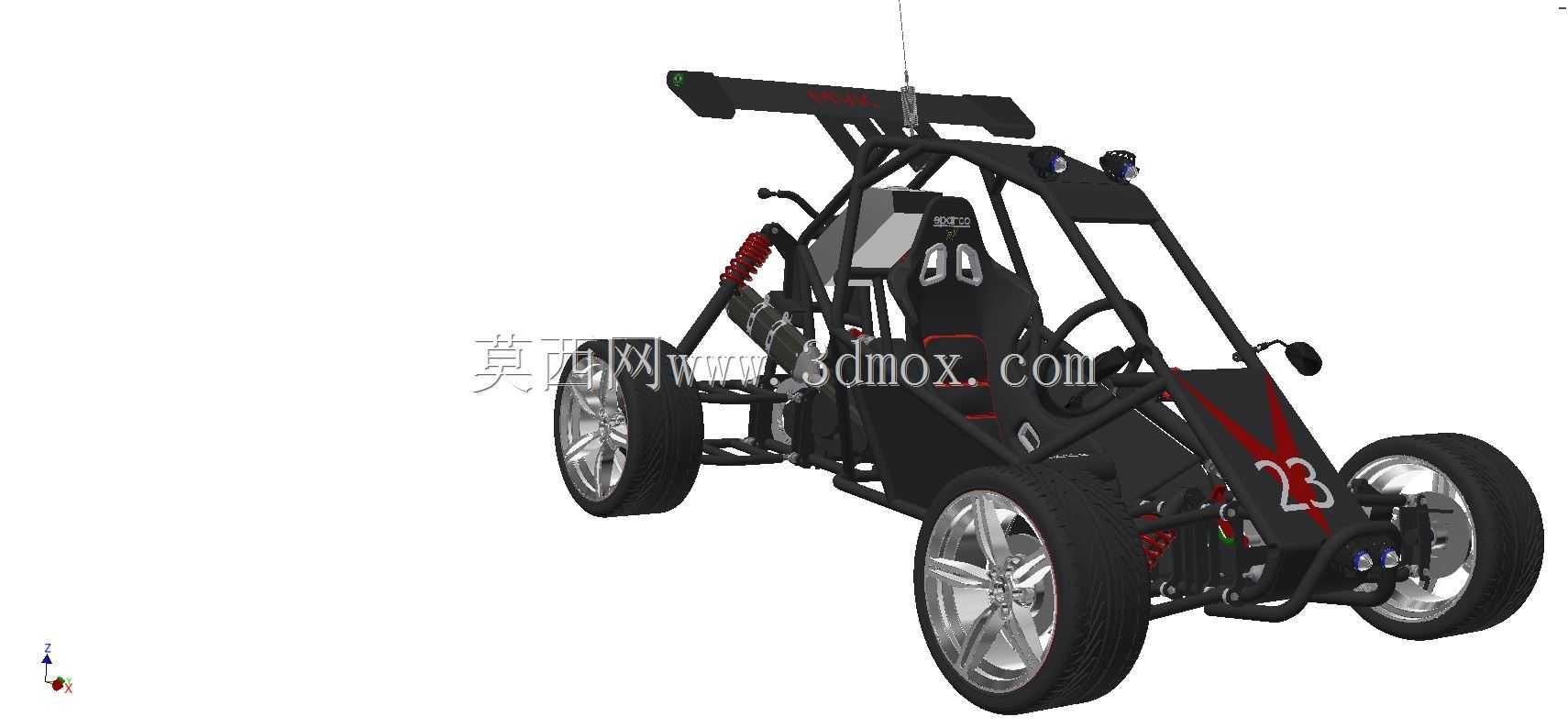

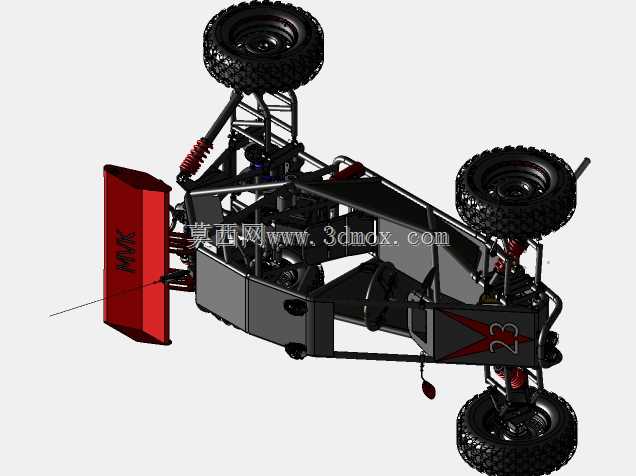

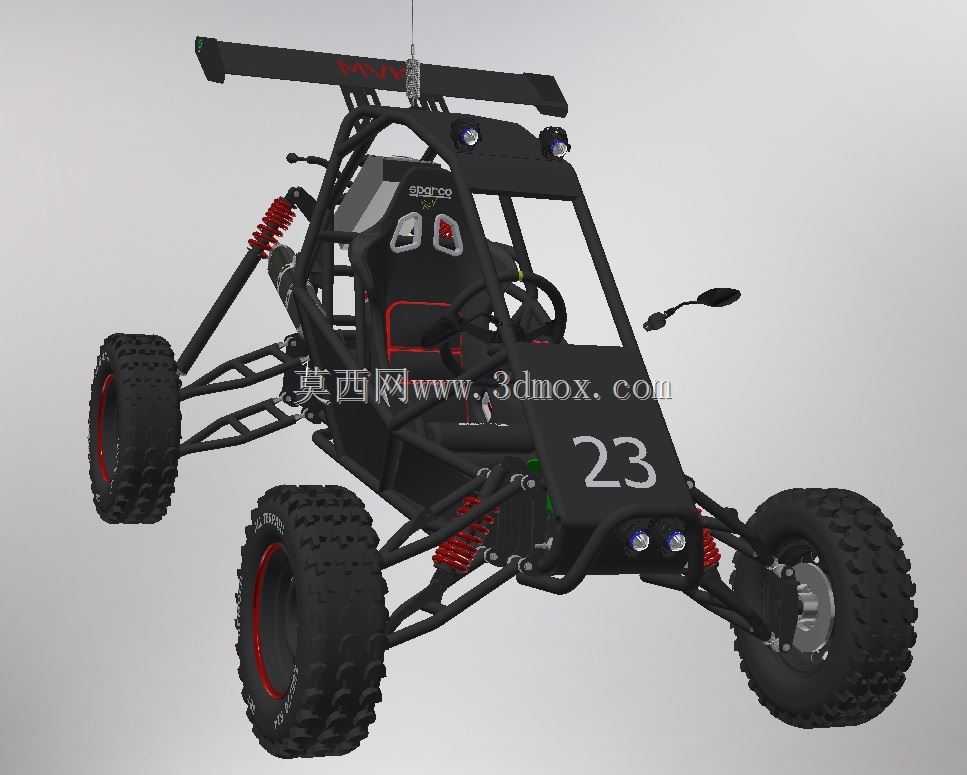

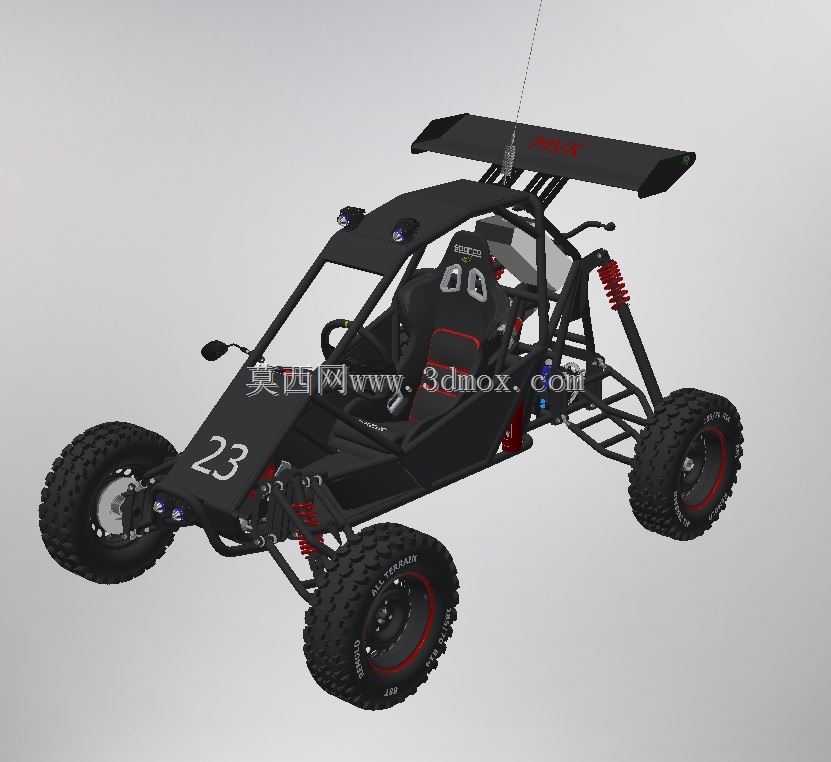

　　这款越野取向的小型钢管卡丁车，核心定位覆盖户外休闲娱乐、青少年驾驶技能启蒙、非道路场地短途穿越多个使用场景，整体采用外露式钢管桁架承载结构，没有设计传统乘用车的冲压覆盖件蒙皮，所有结构件直接外露，既方便日常检修维护，也能在发生碰撞时通过钢管的塑性变形快速吸收冲击能量，保护座舱内驾乘人员的安全。整车的车架采用不等径圆形钢管拼焊成型，主环、前环、侧边防撞梁的管径与壁厚做了差异化匹配，座舱区域的钢管直径更大、壁厚更厚，形成完整的笼式防护结构，前悬、后悬安装点位置额外焊接了加强筋板，避免越野工况下交变载荷导致焊缝开裂。行走系统匹配大颗粒块状花纹的越野轮胎，胎壁厚度远大于普通公路轮胎，能够在砂石、泥土、浅草坡等非铺装路面提供足够的抓地力，轮辋采用多螺栓固定结构，拆卸维护时不需要专用工具，适配户外场地快速换胎的需求。前后悬架均采用双叉臂独立悬架结构，匹配螺旋弹簧与筒式液压减震器，减震器的安装角度做了倾斜设计，既可以压缩整车垂直方向的布置高度，也能在车轮受到纵向冲击时，让减震器同时承受纵向与垂向的载荷，避免减震器活塞杆受侧向力出现弯曲漏油的问题。转向系统采用齿轮齿条式转向结构，转向柱带有倾角调节余量，能够适配不同身高的驾乘人员调整驾驶坐姿，转向拉杆的球头采用防尘密封结构，减少户外扬尘、泥水进入球头内部导致的磨损卡滞。动力单元采用后置后驱的布置形式，将重量集中在后桥区域，爬坡时能够增加驱动轮的下压力，减少非铺装路面爬坡时的驱动轮打滑概率，

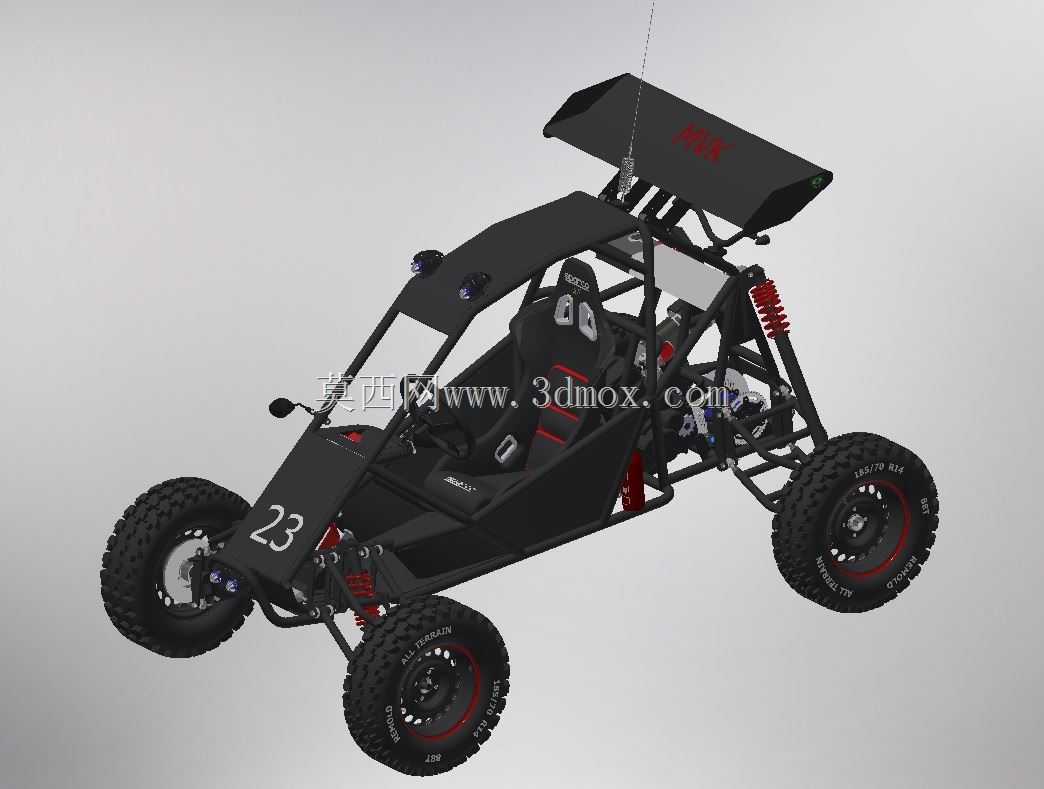

　　传动系统的传动轴带有十字万向节结构，能够适应悬架跳动时的传动轴角度变化，避免传动系统出现干涉卡滞。座舱内部只保留了最基础的驾驶功能部件，一体式成型的桶型座椅能够在车辆侧倾时给驾乘人员提供足够的侧向支撑，座椅固定点采用多位置可调设计，可以根据驾乘人员的腿长调整前后位置，方向盘采用小直径越野款式，转向比设定偏大，场地驾驶时不需要大幅度打方向就能完成转向操作。尾部设计了高位固定式尾翼，除了装饰作用外，还能在高速行驶时梳理车尾的乱流，减少车尾的升力，提升高速行驶时的后轮抓地稳定性，车头位置布置了两组辅助射灯，能够在夜间或者光线不足的林间场地提供足够的照明视野，侧方只保留了单只后视镜，满足基础的侧后方观察需求。整车的外形尺寸控制在紧凑级区间，

　　轴距较短，转弯半径远小于普通乘用车，能够在狭窄的林间小道、场地赛道内灵活穿梭，最小离地间隙设定在足够应对非铺装路面起伏的数值，能够轻松通过普通的坑洼、石块路面，不会出现底盘托底的问题。制动系统采用四轮盘式制动结构，制动管路沿车架钢管内侧布置，避免越野行驶时飞溅的石块打坏制动管路，制动踏板的杠杆比做了优化，不需要太大的踩踏力度就能获得足够的制动力，适配青少年驾驶时的踩踏力量上限。所有外露的金属结构件都做了喷塑防锈处理，黑色的涂层既能够抵御户外使用时的雨水、泥水腐蚀，也能减少日常使用中的划痕外露，减震弹簧采用红色标识，和黑色的车架形成视觉区分，方便日常检查时快速发现减震器的渗油、弹簧移位等故障。整车的线束全部沿车架钢管内部走线，

　　外部只预留灯具、动力单元的接插件接口，既能够减少线束被外物刮破的风险，也能让整车外观更加整洁，没有杂乱的线束外露。燃油箱布置在座舱后方的车架区域，位置高于发动机供油口，能够依靠重力实现供油，不需要额外加装燃油泵，简化了供油系统的结构，降低了故障概率。这款车型的结构设计完全围绕非道路场景的实用性展开，没有多余的装饰性部件，所有结构设计都服务于可靠性、易维护性与越野通过性，不管是作为个人休闲娱乐的改装原型，还是作为场地运营的娱乐车辆，都能很好地适配使用需求，建模过程中所有安装点的位置都做了匹配校验，不存在装配干涉问题，各个运动部件的运动行程都预留了足够的安全余量，不会在极限压缩、转向时出现部件碰撞的问题。
