板端卧式六针Type-C母座连接器结构

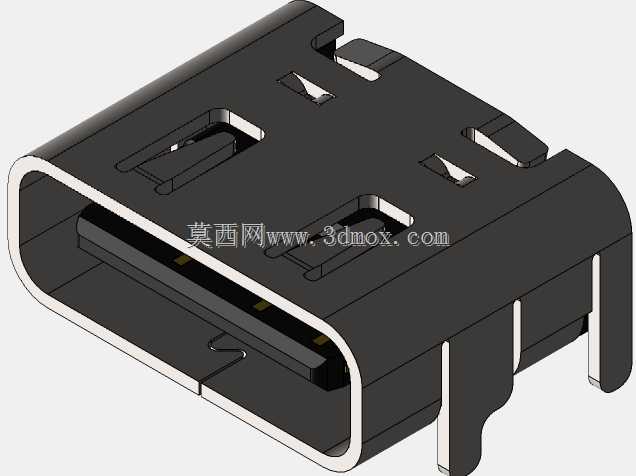

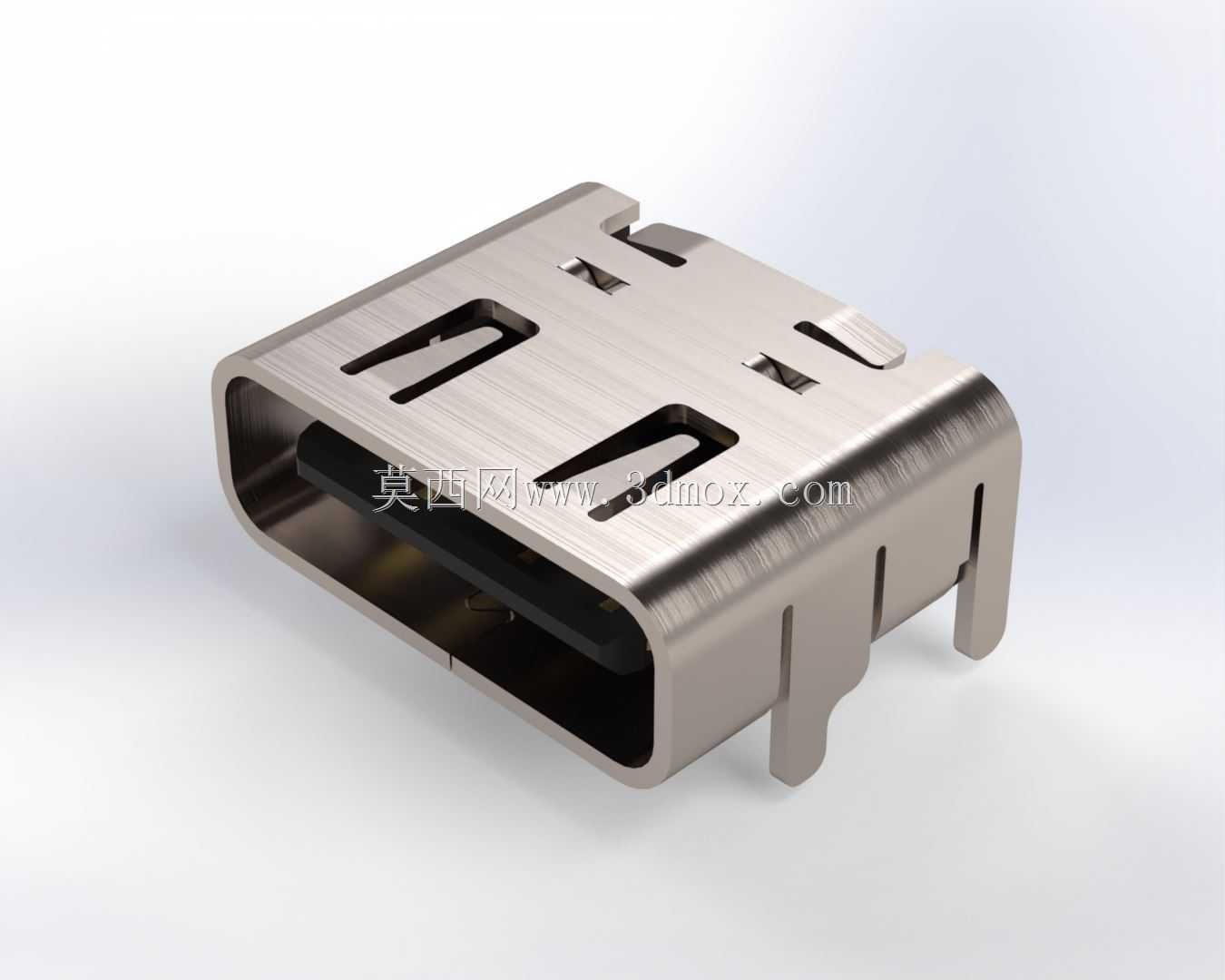

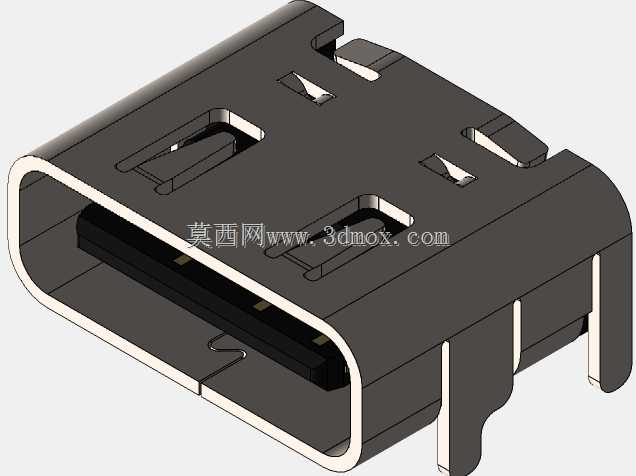

　　这款板端卧式六针Type-C母座，是消费电子、小型工控设备内部板载供电与低速信号传输的常用接插件，日常在便携小家电控制板、简易充电外设、低端数码配件的PCB板上十分常见，仅承载基础的电源传输与USB2.0速率的信号交互，不需要走高速差分信号的场景下，这类简化针脚的连接器比全针Type-C母座成本更低，占用板上空间也更小。从结构设计来看，外壳采用拉伸折弯的马口铁屏蔽罩，两侧伸出的插脚是定位固定脚，过波峰焊时插入PCB对应的定位孔后焊盘吃锡，能把整个连接器牢牢固定在板面上，避免插拔时受力松脱；屏蔽罩前端的导向倒角做了0.3mm的斜切处理，公头插入时能自动导正，不会出现插歪顶坏内部胶芯的问题，屏蔽罩侧面的卡点是和公头外壳卡扣配合的结构，

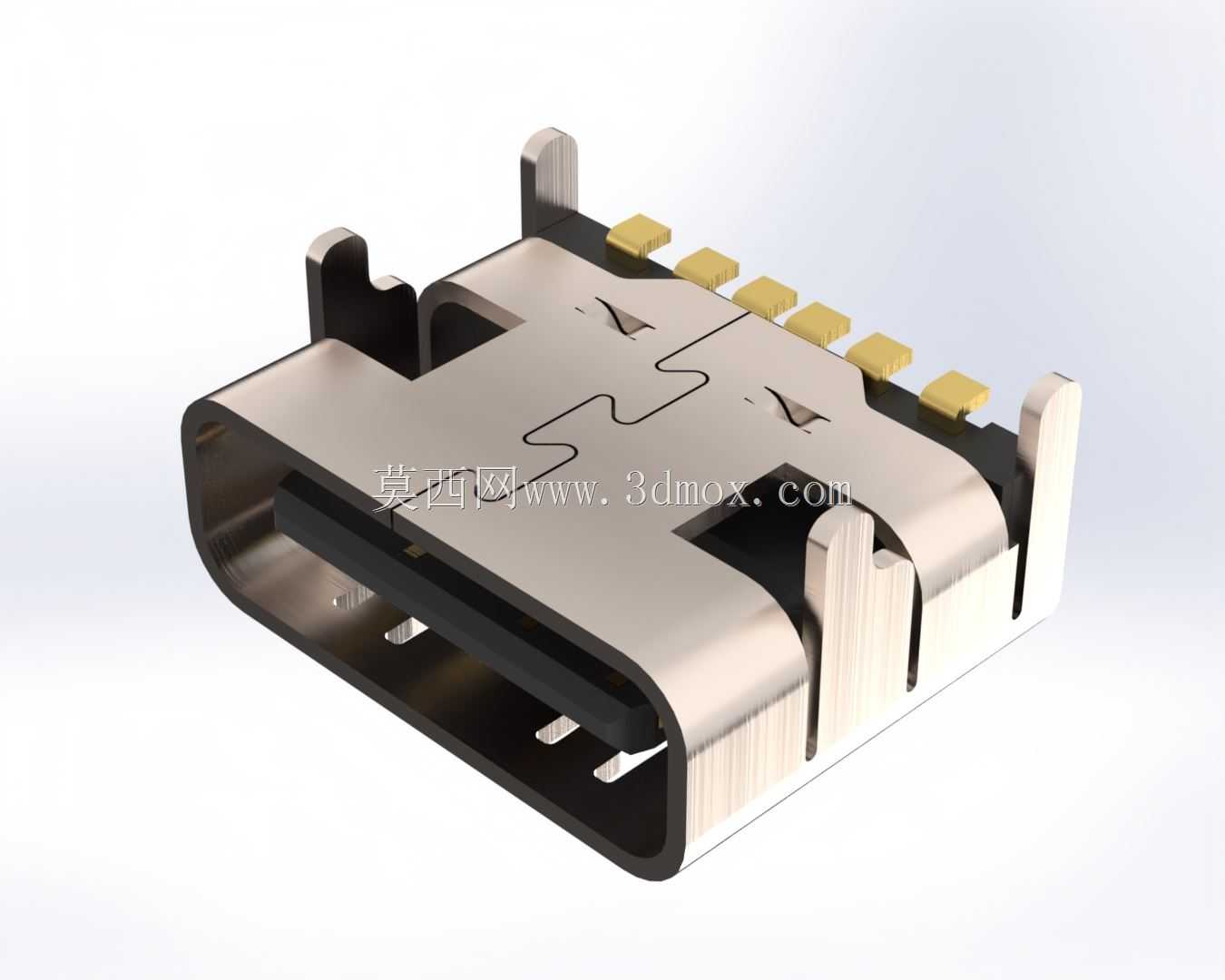

　　插入后能提供足够的保持力，正常使用拉扯线材不会轻易脱落。内部的黑色绝缘胶芯采用耐高温LCP材质注塑成型，能承受260摄氏度的波峰焊高温，不会出现过炉后胶芯变形、针脚移位的问题；六根接触端子采用磷青铜冲压成型，表面镀金处理，接触区域做了弧形凸点设计，公头插入时接触压力稳定在0.5N左右，既能保证接触电阻小于30毫欧，也不会因为插拔力过大导致公头母座磨损过快，端子的尾端是SMT贴装焊脚，和PCB表面的焊盘对齐后过回流焊即可完成焊接，不需要额外的通孔插装工序，适配SMT全自动化产线的加工流程。安装边界上，这款连接器的板上占用长度为7.4mm，宽度为6.8mm，插件脚间距为5.9mm，焊接后高出板面的高度为3.2mm，属于矮款卧式设计，

　　对设备内部的竖向空间要求很低，适合做薄型外壳的产品使用；设计时需要注意，连接器前端的插口开口要和外壳的开孔对齐，单边预留0.15mm的装配间隙，避免外壳公差导致公头无法插入，焊盘设计时定位脚的焊盘要做0.3mm的加大处理，补偿SMT贴装时的位置偏差，端子焊盘的宽度要和端子尾端宽度匹配，避免连锡短路。这类简化针脚的Type-C连接器没有设计中夹板，也没有高速信号针脚，不需要做阻抗匹配设计，建模时只需要保证各部件的配合公差，外壳和胶芯的卡扣配合量控制在0.1mm即可，过松会导致胶芯松动，过紧则会增加组装难度，实际生产中外壳和胶芯采用压接组装，不需要额外点胶固定，能有效降低组装成本。
