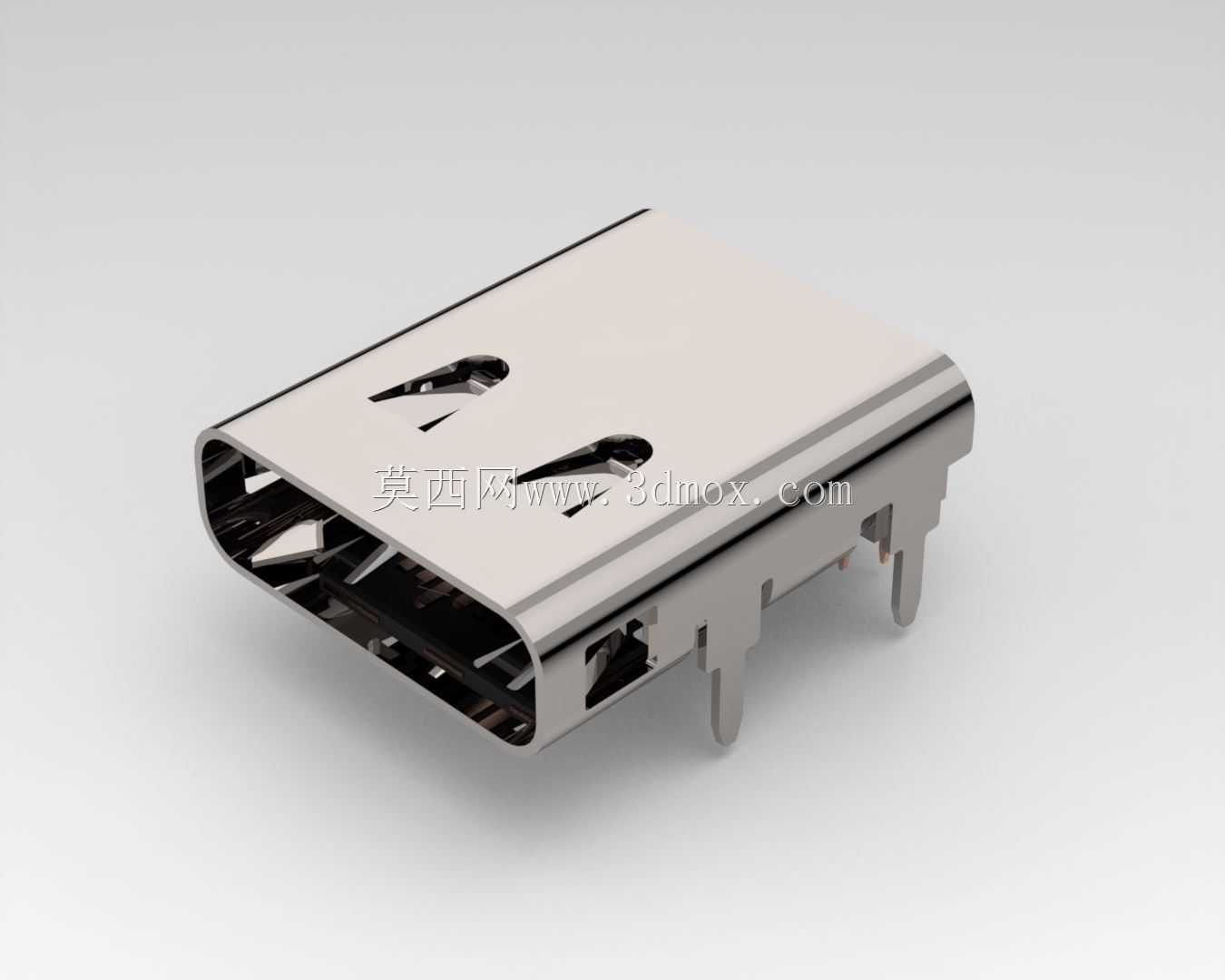

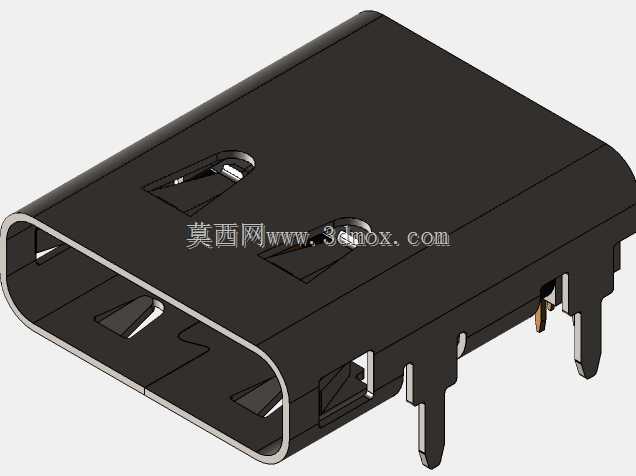

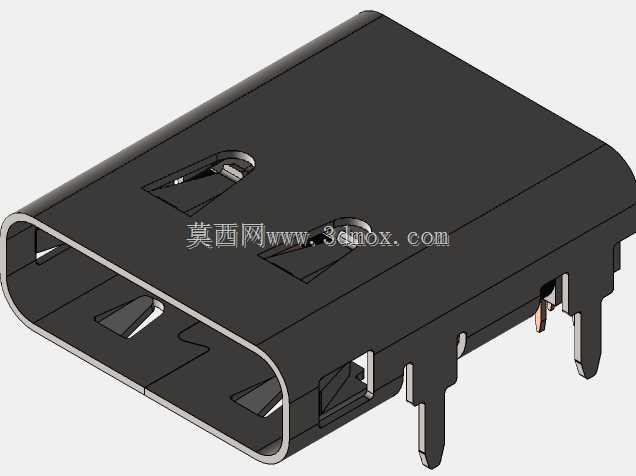

24路表贴通孔安装USB C型母座结构

　　这款板端USB C型母接件，是当前消费电子、工业控制设备、便携检测仪器、车载交互终端里应用极广的接口部件，日常接触的快充数据接口、工业手持终端的通讯充电口、嵌入式工控板的外设扩展口，大多采用同规格的连接结构。不同于早期USB接口的防呆限位、单面插接局限，该款母座采用对称式接触端子排布，支持正反盲插操作，能大幅降低现场插接时的对位难度，减少接口因强行斜插导致的端子变形、外壳翘曲等失效问题，在需要频繁插拔接口的作业场景下，能有效提升接口的实际使用寿命。

　　从结构设计逻辑来看，该款母座采用金属屏蔽外壳+绝缘胶芯+24路接触端子的三层堆叠结构，外层金属壳采用冲压折弯一体成型，两侧预留的固定插脚适配通孔安装工艺，焊接时插脚穿过PCB对应定位孔后过波峰焊固定，能为整个接口提供足够的结构强度，应对日常插拔时的侧向冲击力；外壳上的弹性卡扣结构，在公头插入后能提供稳定的卡持力，避免设备移动、线缆拉扯时出现接口松脱、通讯中断的问题。绝缘胶芯部分采用耐高温工程塑料注塑成型，将24路信号端子、电源端子精准定位分隔，端子接触端采用弹性悬臂设计，公头插入时能保证稳定的接触压力，降低接触电阻，同时满足USB3.1协议下的高速信号传输、大电流供电的性能要求，端子焊接端采用表面贴装工艺，与PCB焊盘精准对位后可通过回流焊完成批量焊接，适配SMT自动化产线的加工流程。

　　在安装边界设计上，该款母座的沉板贴装高度、外壳长宽尺寸、插脚定位孔间距都严格遵循通用Type-C接口的行业规范，设计选型时无需额外调整PCB板的开孔布局、外壳的接口避让尺寸，可直接替换同规格的其他品牌母座；金属外壳预留的接地焊盘，焊接后可与PCB地网可靠连接，能有效屏蔽外部电磁干扰，保证高速信号传输时的稳定性，在工业强电磁干扰的作业场景下，这一结构设计能大幅降低通讯丢包、传输错误的概率。不同于焊线式接口，该款板端母座直接焊接在PCB板上，省去了后续线束焊接、接口固定的装配工序，能有效缩减整机装配的工时，同时避免线束虚接、拉扯导致的故障点，适合规模化量产的电子设备使用。
