专业运动网球拍三维结构设计作品

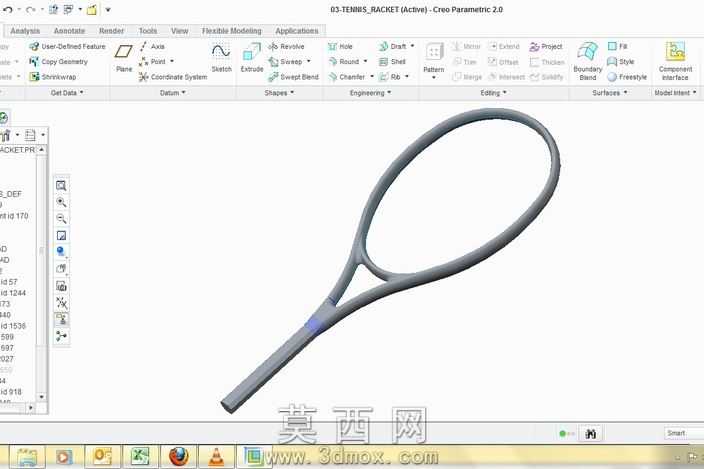

本作品为专业运动网球拍的三维参数化建模成果，建模过程依托三维设计软件完成全流程构建，从基础轮廓草绘到实体特征生成均遵循专业运动器材的结构设计逻辑。建模初期首先绘制拍框的闭合引导曲线，精准控制拍头椭圆轮廓的曲率变化，兼顾击球甜区的面积占比与拍框整体的空气动力学造型，通过扫掠特征生成拍框的基础实体，对拍框截面做渐变处理，靠近拍喉位置的截面逐步收窄加厚，提升拍体连接位置的结构强度，同时降低非击球区域的冗余重量。拍喉位置采用经典的三角分叉结构设计，通过桥接曲线构建分叉处的平滑过渡曲面，避免应力集中问题，将拍框与拍柄的连接段做一体化布尔合并，保证结构的整体性。拍柄部分采用符合人体工学的锥度设计，从拍喉衔接处向握把末端逐步收窄，表面预留了握胶缠绕的基准定位特征，还原真实球拍的握持适配结构。材质设置上，拍框主体赋予哑光炭灰色复合材质，模拟碳素纤维球拍的磨砂质感，对拍喉衔接位置做细微的材质色差区分，还原真实球拍的部件拼接视觉效果，整体模型未添加额外装饰纹理，保留结构设计的原生展示效果，方便后续做结构受力分析、外观改款设计或运动器材相关的演示渲染使用。建模全程采用全参数化特征管控，所有轮廓尺寸、截面厚度、过渡圆角均可通过参数面板快速调整，能够适配不同规格、不同定位的网球拍改型设计需求，模型曲面连续性达到G2级别，无破面、碎面等几何缺陷，可直接导入各类三维软件做后续的工程出图、仿真分析或3D打印验证。
