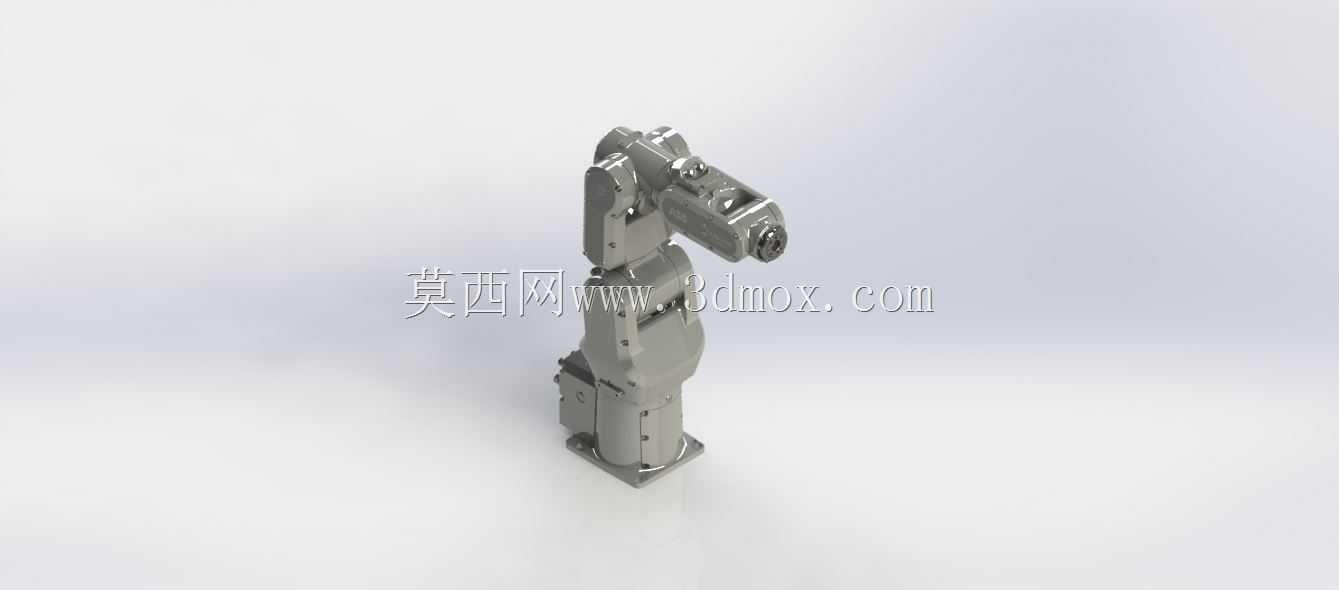

ABB IRB1100小型工业机械臂三维结构

　　这款小型多关节机械臂的结构设计，核心瞄准紧凑工位的自动化作业需求，在3C电子装配、精密零部件上下料、小工件焊接涂胶这类对作业空间要求严苛的场景中适配性极强。从结构布局来看，整机采用串联多关节构型，底座安装面预留了标准的螺孔定位阵列，安装边界控制在极小的占地范围内，可直接固定在工作台面、小型流水线侧方甚至设备内部的狭窄安装位，不需要额外预留过大的周边操作空间，适配现有产线的改造升级需求，不需要对原有工位布局做大幅调整。

　　关节部分的设计采用了集成化的传动布局，将驱动单元、传动部件与关节壳体做了一体化整合，既压缩了每个关节段的外形尺寸，也保证了关节转动的刚性，重复定位精度可以满足精密装配的公差要求，作业端的负载能力覆盖小重量工件的搬运、抓取、精准对位需求。臂段的外形做了圆滑过渡处理，没有突出的外置管线结构，所有线缆都从臂体内部的走线腔穿过，一方面避免作业过程中线缆与周边设备、工件发生剐蹭干涉，另一方面也减少了粉尘、切削液等工业环境因素对管线的损耗，降低日常维护的频次。

　　从运动边界来看，各关节的转动角度范围经过优化，在紧凑的臂长条件下覆盖了足够的作业半径，工作包络面可以覆盖工位上常见的物料摆放区域，不会出现作业死角。末端法兰采用标准的接口尺寸，可以直接适配市面上主流的夹爪、吸盘、焊枪、涂胶头等执行末端，不需要额外做转接法兰的定制设计，缩短集成调试的周期。

　　建模过程中还原了各关节的转动副约束关系，臂段之间的间隙控制符合实际装配的公差要求，没有出现运动干涉的结构问题，底座的安装孔位、末端法兰的连接尺寸都按照实物的实际参数做了还原，可以直接用于产线仿真、工位布局验证、离线编程的参考，也能作为小型自动化设备集成时的机械臂选型参考，帮助设计人员提前确认机械臂与周边工装、工件的位置关系，避免实际安装时出现空间冲突。

　　在实际应用中，这类小型机械臂常搭配视觉检测系统完成精密零件的分拣、组装，也可以安装在机床侧方完成工件的自动上下料，替代人工完成重复性高、定位精度要求严的作业环节，其紧凑的结构也让它可以在多台设备组成的小型产线中灵活布置，不需要占用专门的机器人安装工位，大幅提升单位面积的产线利用率。
