轻量骨架式固定翼航模结构设计

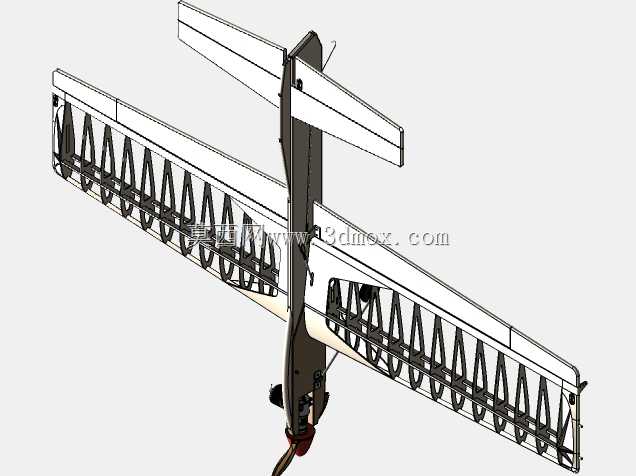

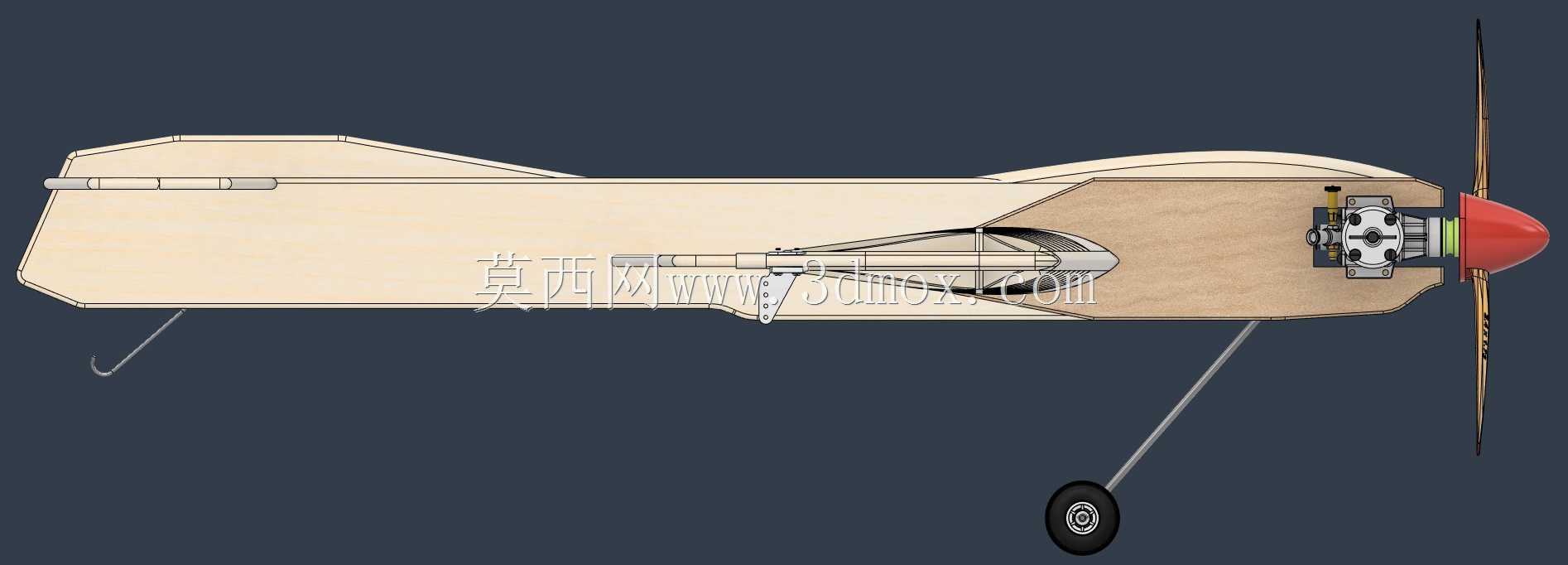

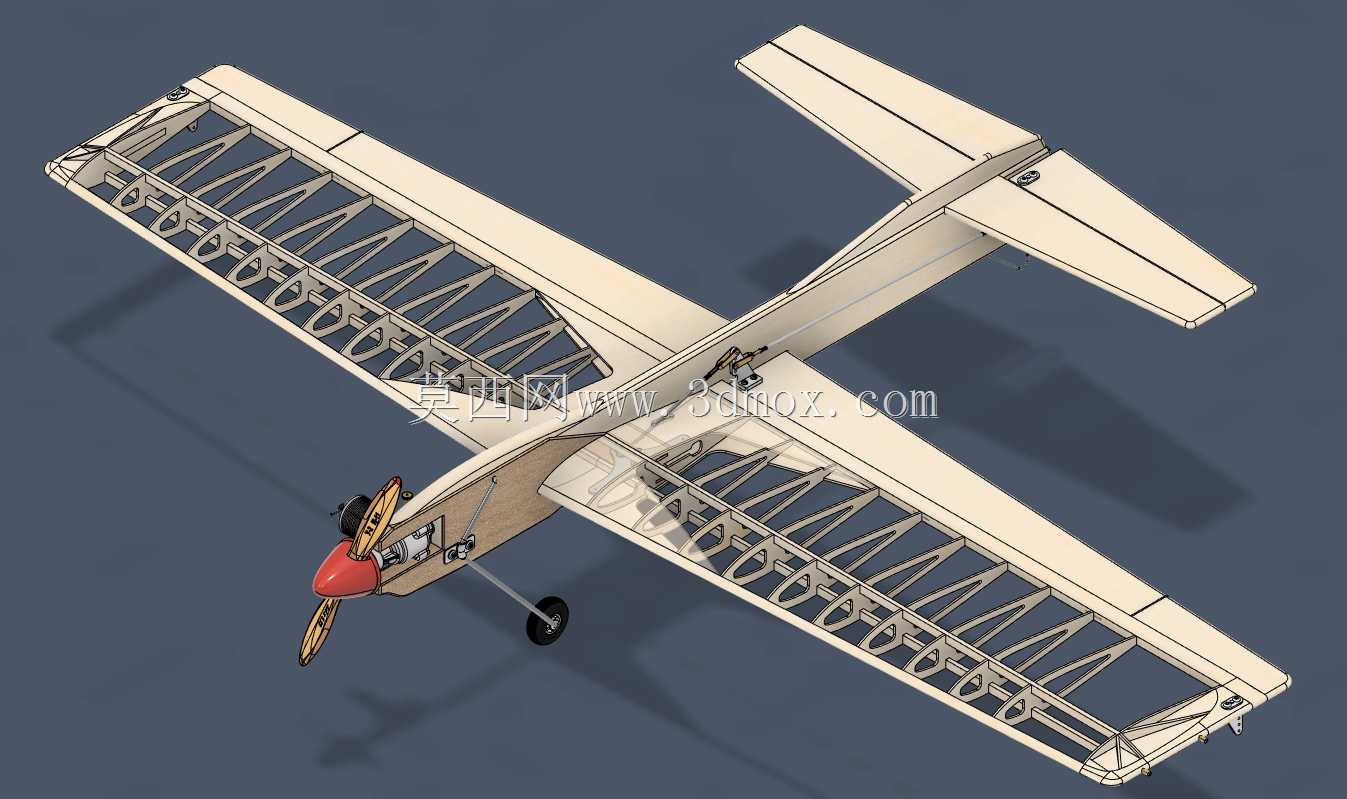

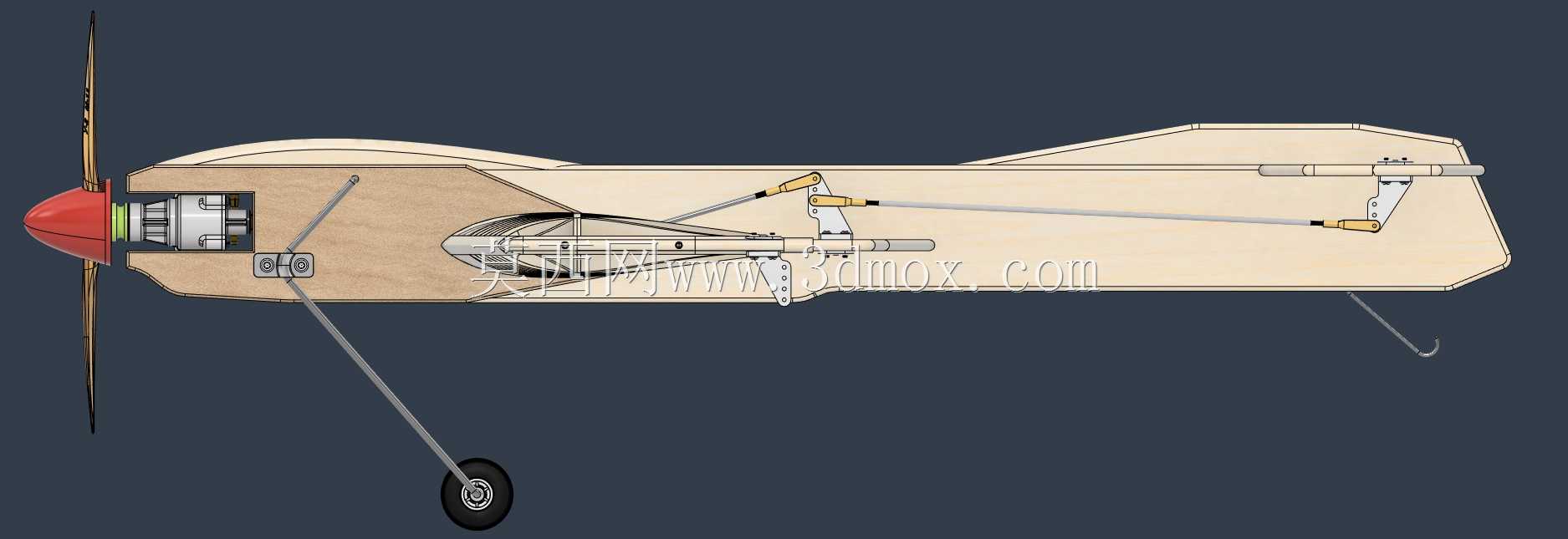

　　该航模结构面向CL级线操纵飞行场景设计，整体采用外露桁架式骨架布局，核心设计目标是在保证结构刚度满足线操纵飞行载荷要求的前提下，最大限度降低整机自重，适配小排量油动动力单元的输出特性。机身主承力结构采用连续纵梁搭配间隔布置的隔框形式，纵梁沿机身轴向贯通，从发动机安装座一直延伸至尾翼连接段，隔框根据不同位置的载荷需求调整截面尺寸，驾驶舱区域预留了操纵机构的安装空间，起落架安装位在机身前段下部，采用斜撑式结构分散着陆冲击载荷，避免单点受力导致的骨架变形。机翼部分采用经典的单梁式翼肋布局，主翼梁沿翼展方向布置，承担飞行过程中的弯曲与扭转载荷，翼肋的轮廓完全贴合目标翼型的气动外形，每片机翼上的翼肋间距经过优化，

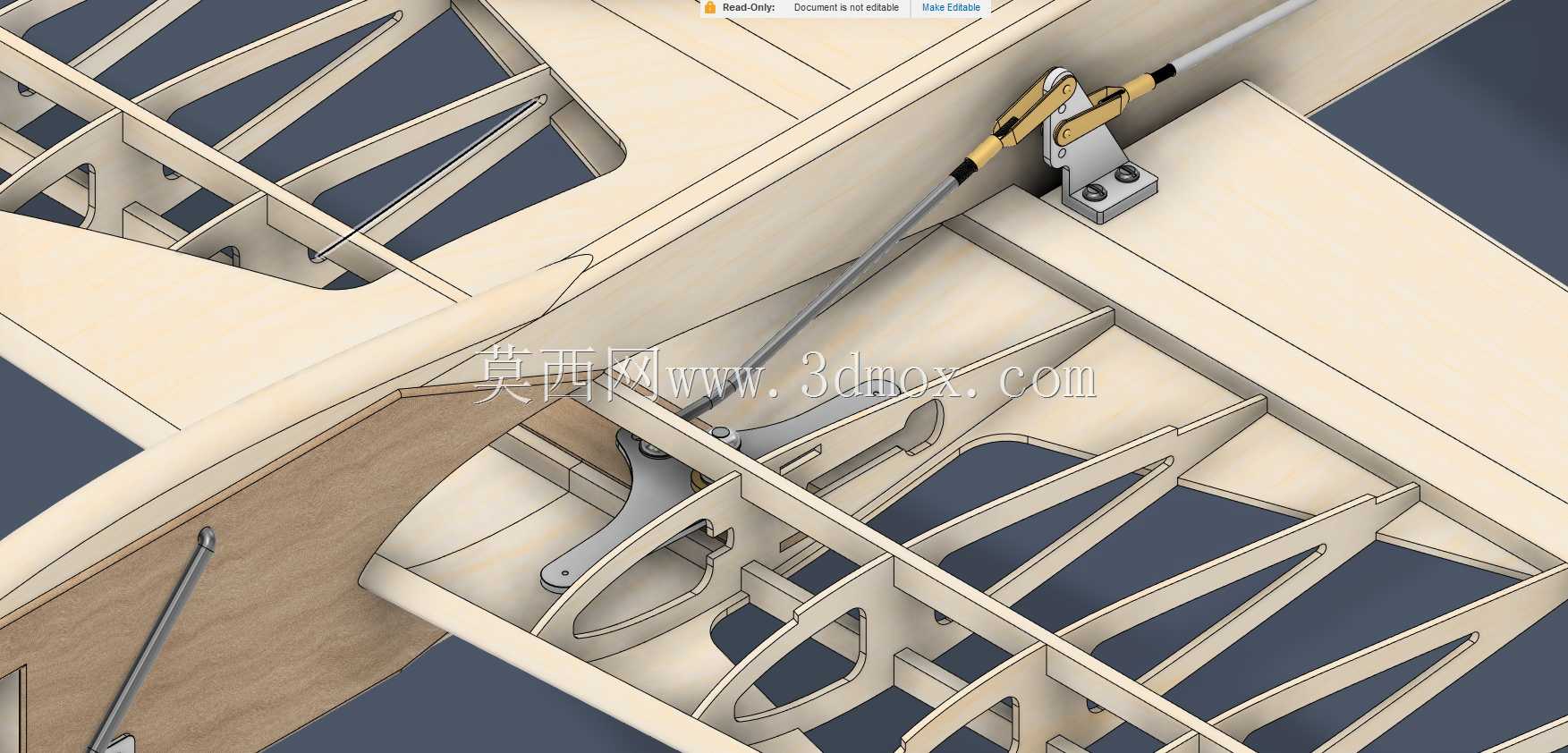

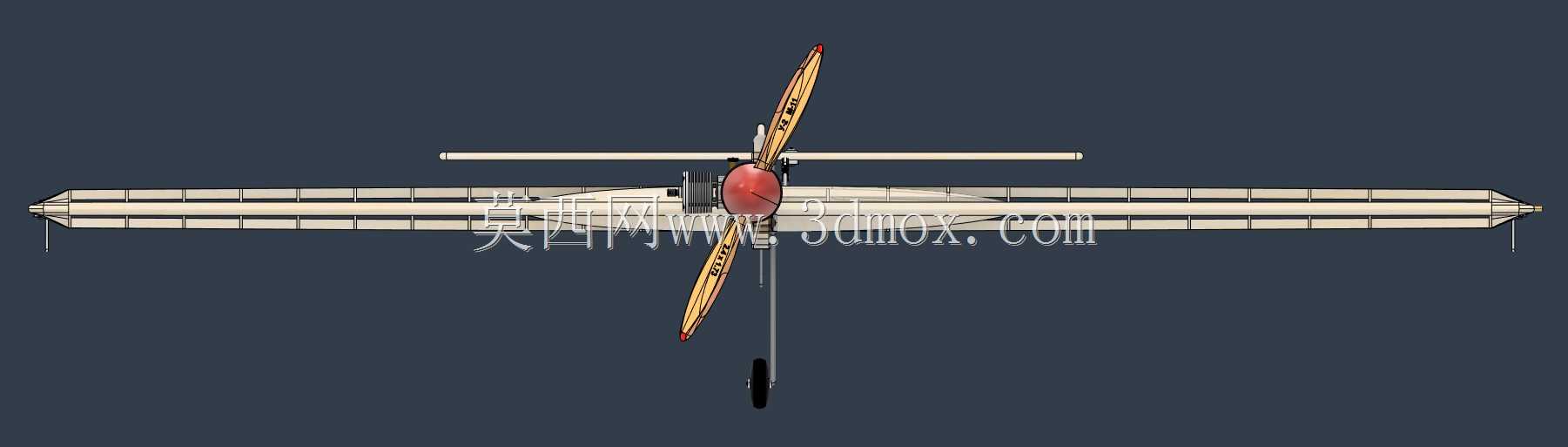

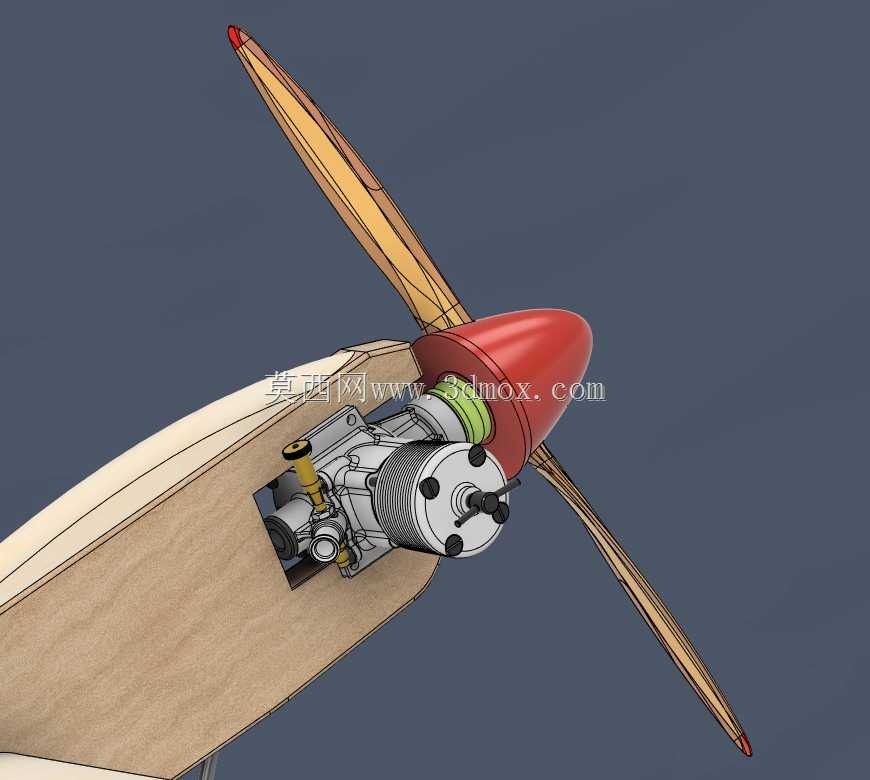

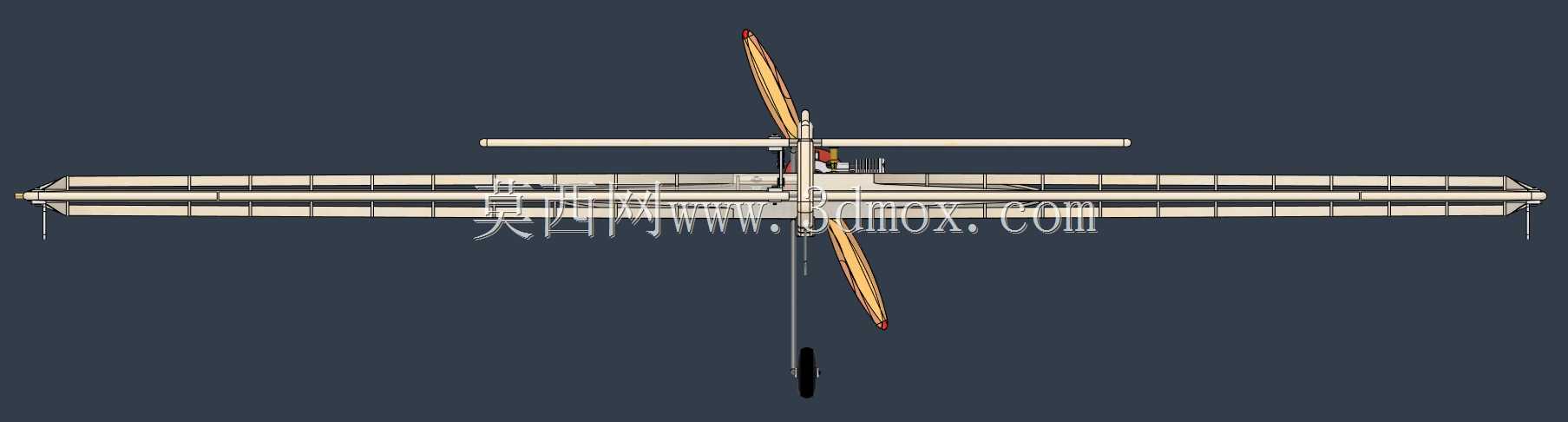

　　既保证蒙皮铺设后不会出现明显的凹陷变形，又不会因为翼肋布置过密增加不必要的结构重量，机翼与机身的连接位设计了快拆式对接结构，方便日常运输与维护时的拆装作业，尾翼部分同样采用骨架式结构，平尾与垂尾的翼面骨架和主机翼采用一致的设计逻辑，操纵面的转轴位置预留了足够的转动间隙，保证操纵动作的顺畅无卡滞。动力单元安装在机身最前端，安装座的结构尺寸适配小排量两冲程油动发动机，发动机的安装平面设计了多个调节孔位，可根据实际试飞的重心需求微调发动机的前后安装位置，配合油箱的布置位置，可将整机重心调整至翼弦30%左右的最优区间，螺旋桨采用小直径两叶布局，匹配发动机的输出转速区间，保证拉力输出效率的同时，降低螺旋桨转动带来的整机振动。

　　整机的结构选材以轻质巴沙木为主，承力纵梁与发动机安装座等受力较大的部位采用强度更高的硬质木材，在控制重量的同时保证关键部位的结构强度，所有骨架杆件的连接位置均采用斜接加胶接的形式，避免应力集中导致的连接断裂，整机的外廓尺寸适配常规线操纵航模的飞行场地要求，机翼展长、机身长度的比例经过气动优化，既保证线操纵飞行时的姿态稳定性，又具备足够的机动响应速度，能够完成CL级飞行要求的各类特技动作。
