轻木构架式遥控特技航模整机结构设计

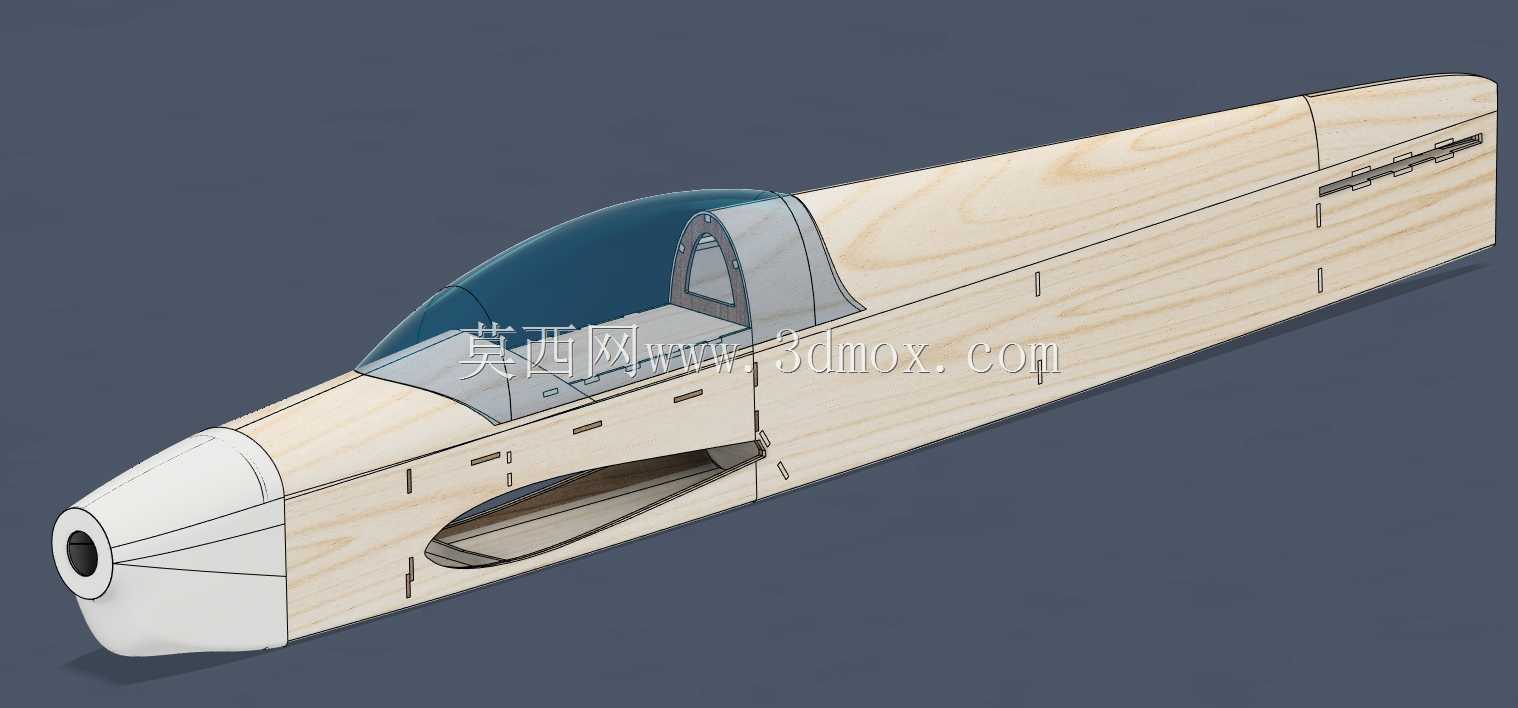

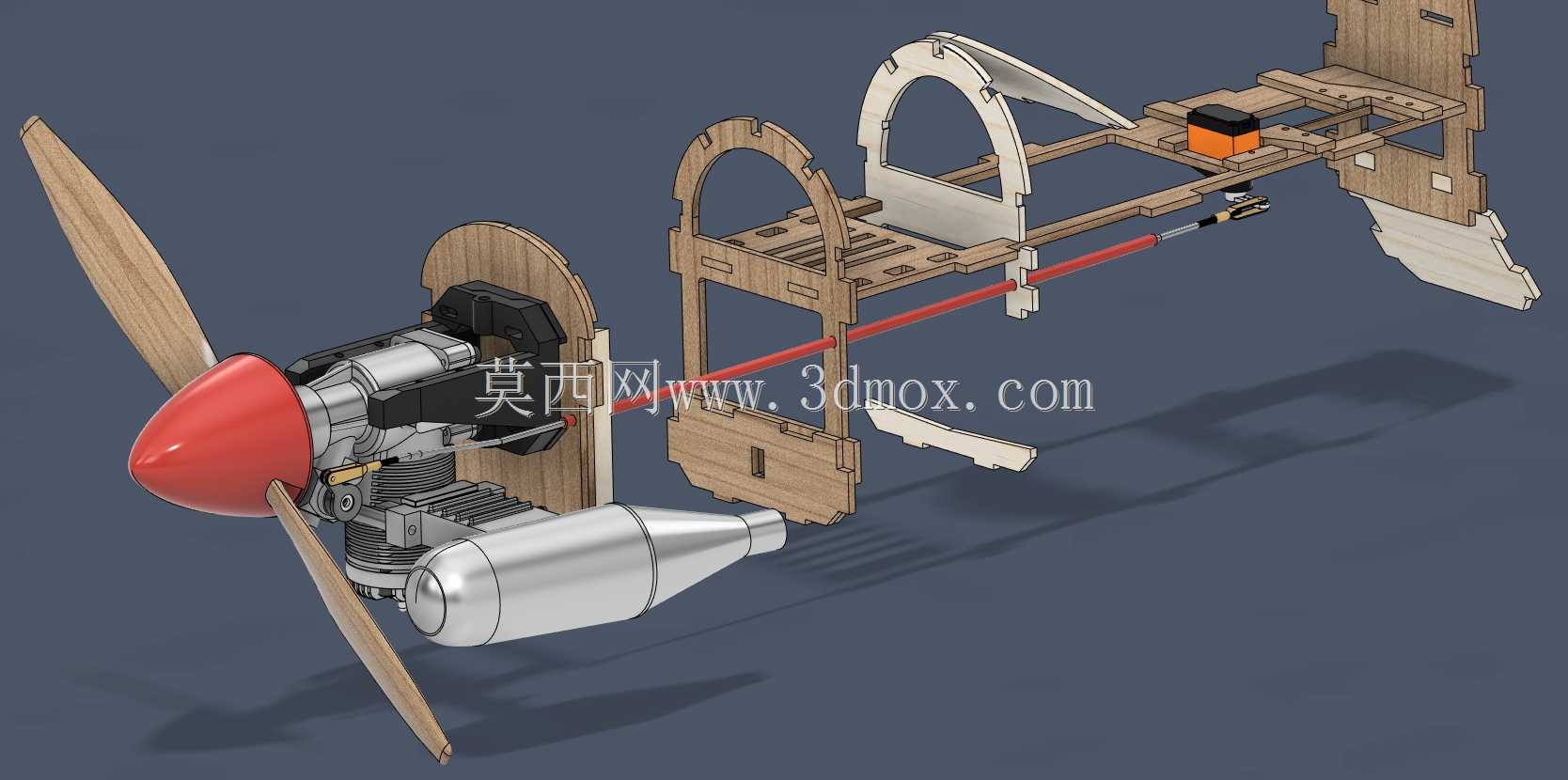

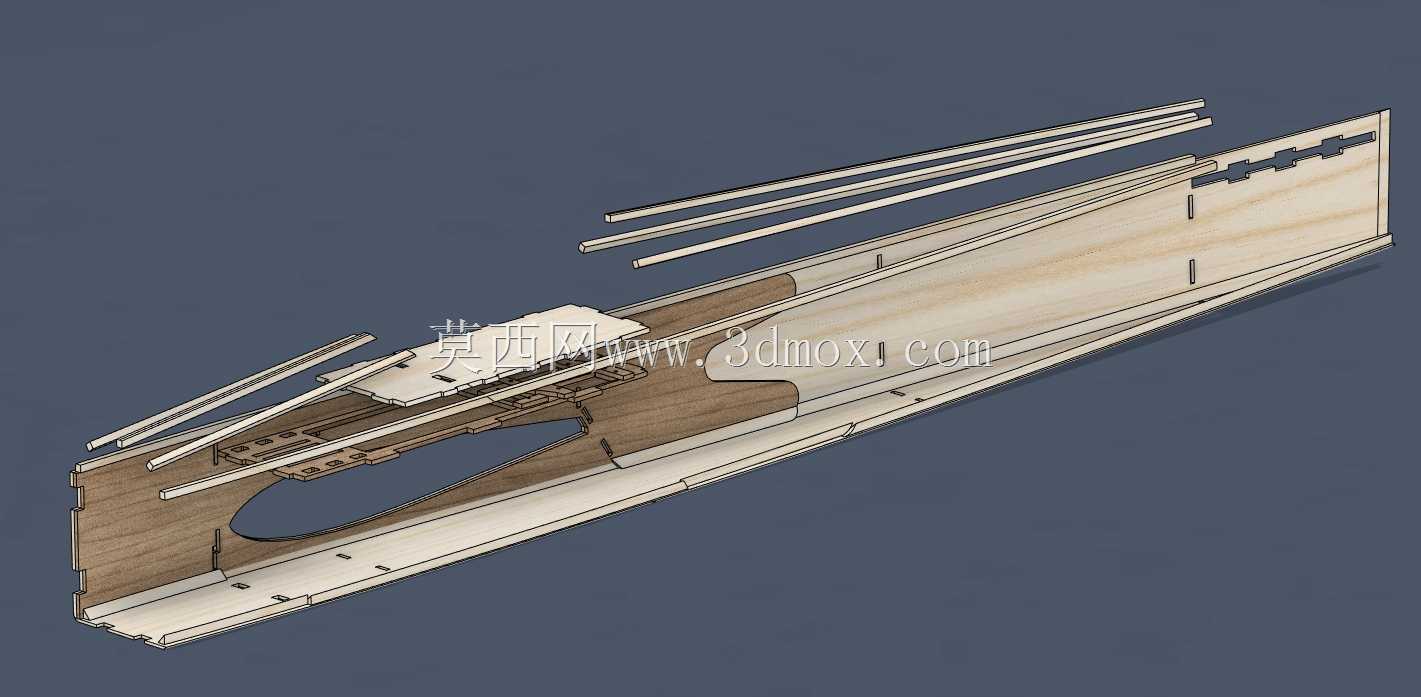

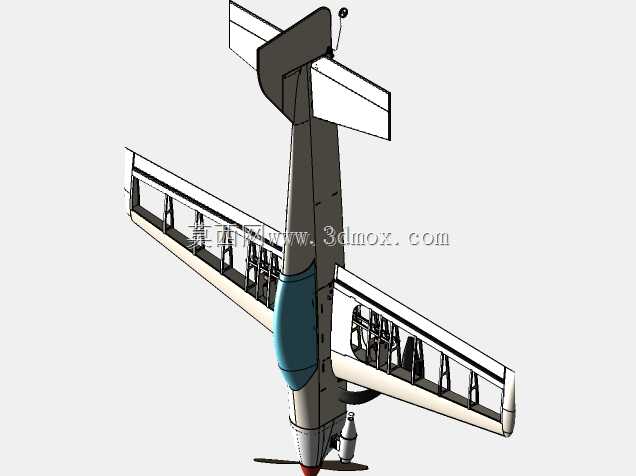

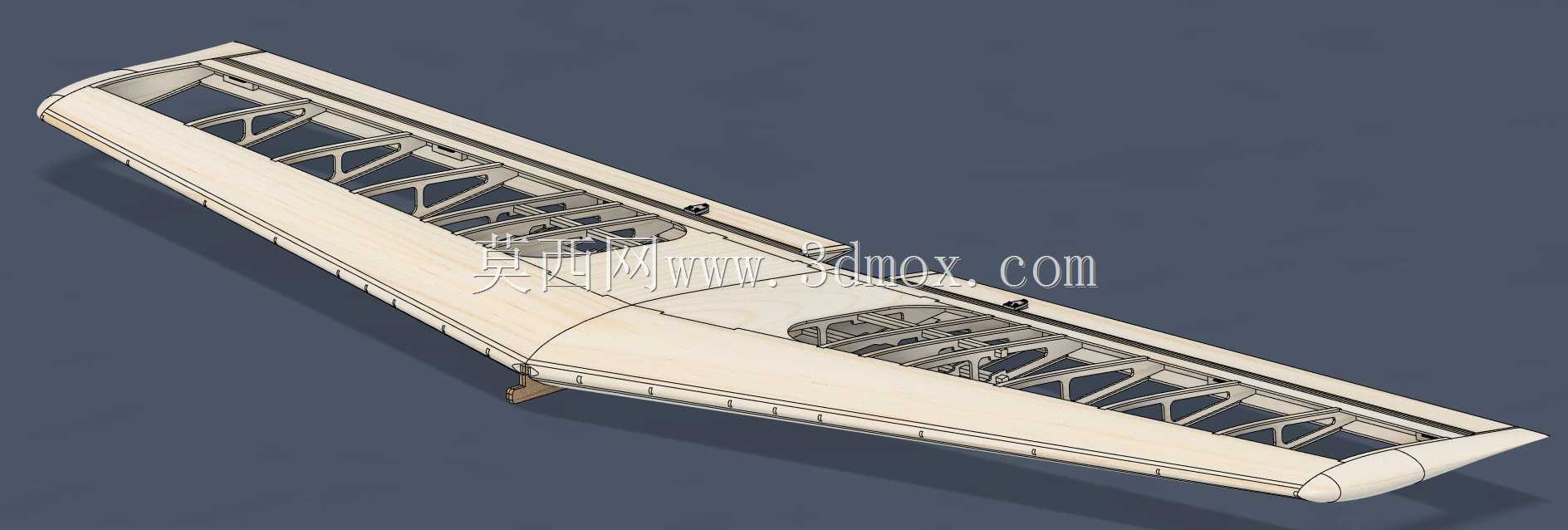

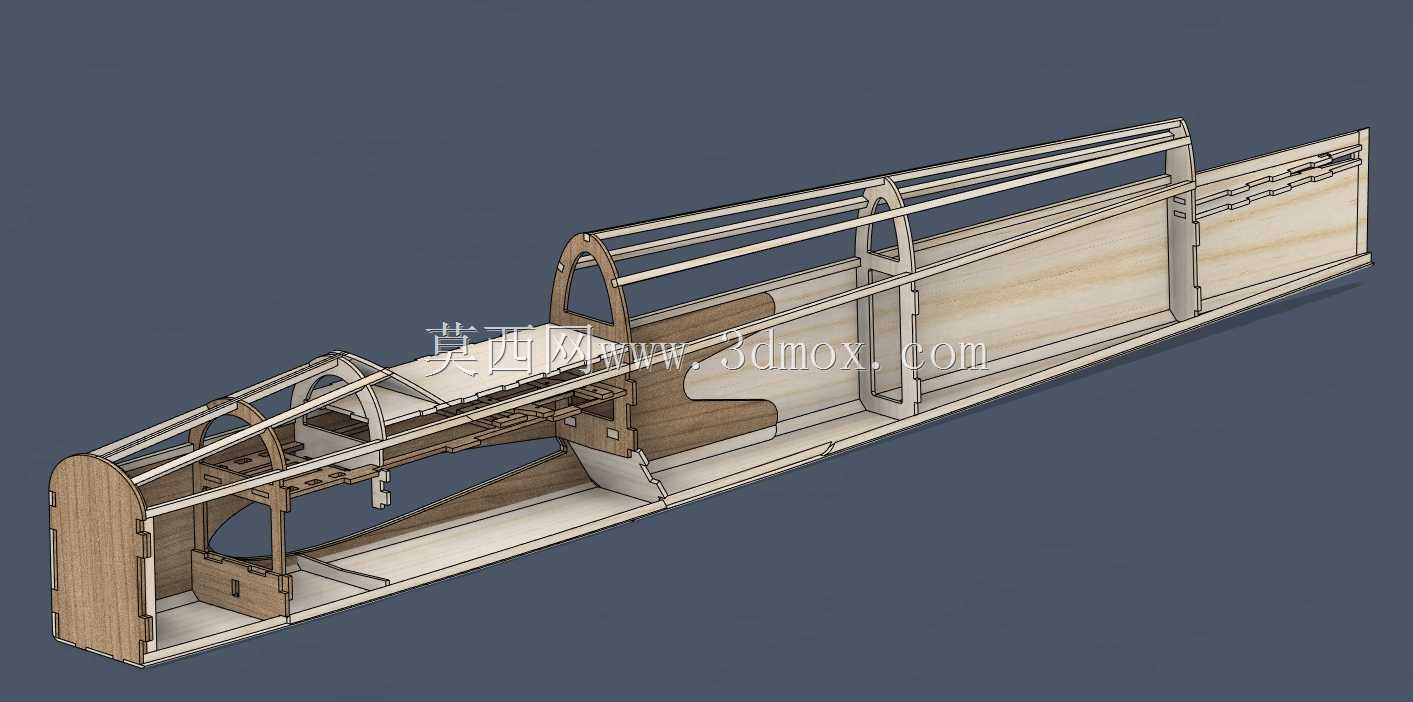

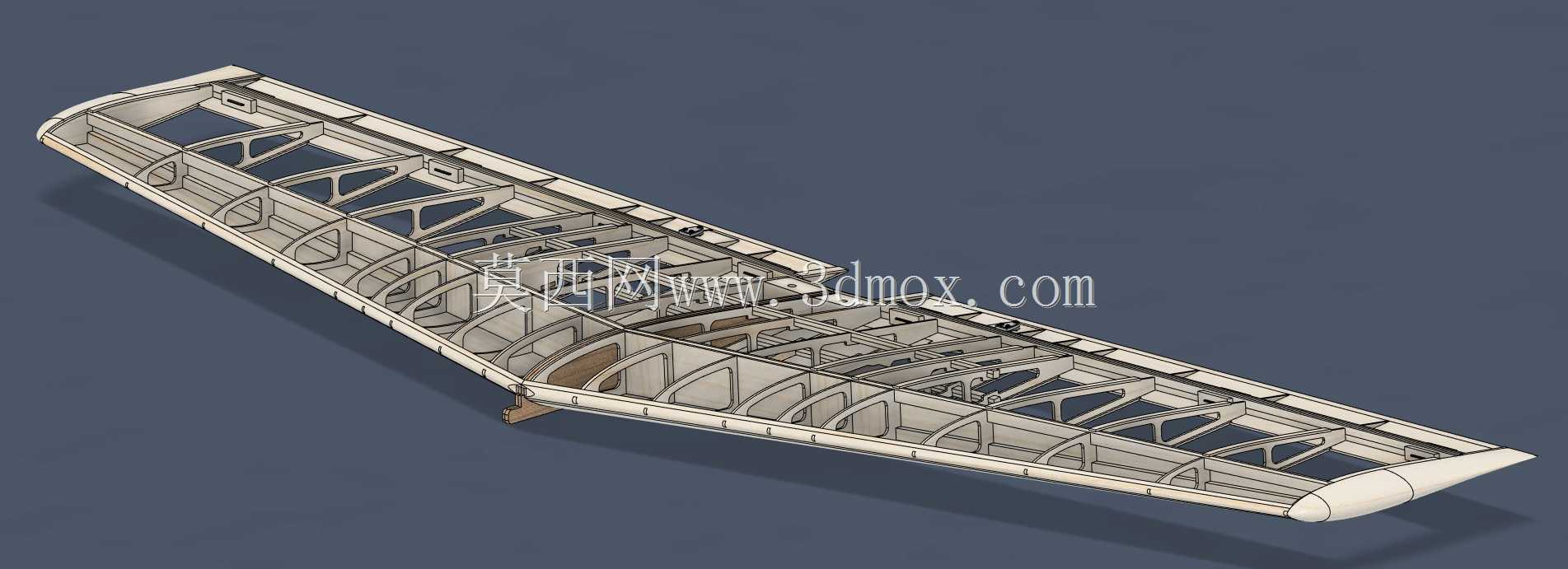

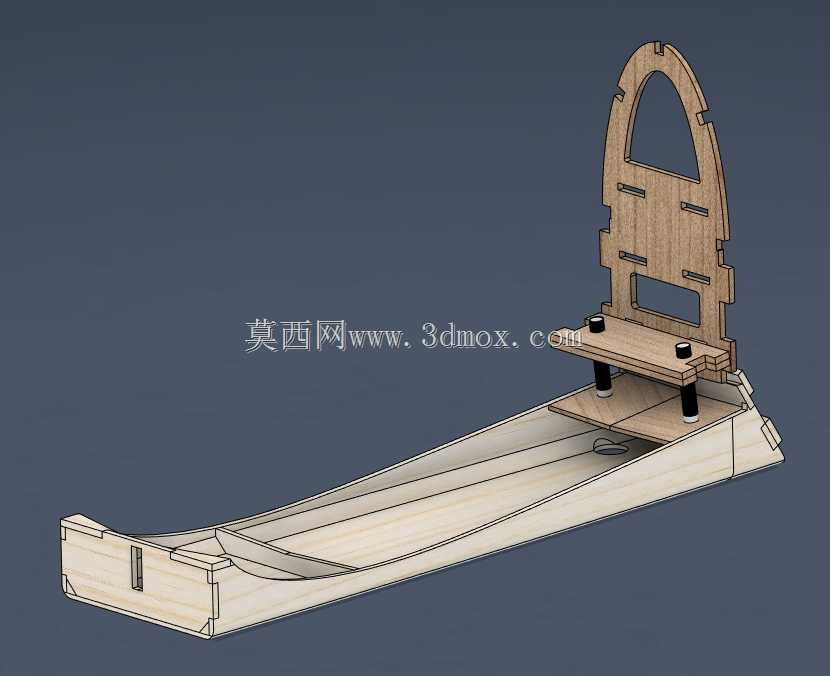

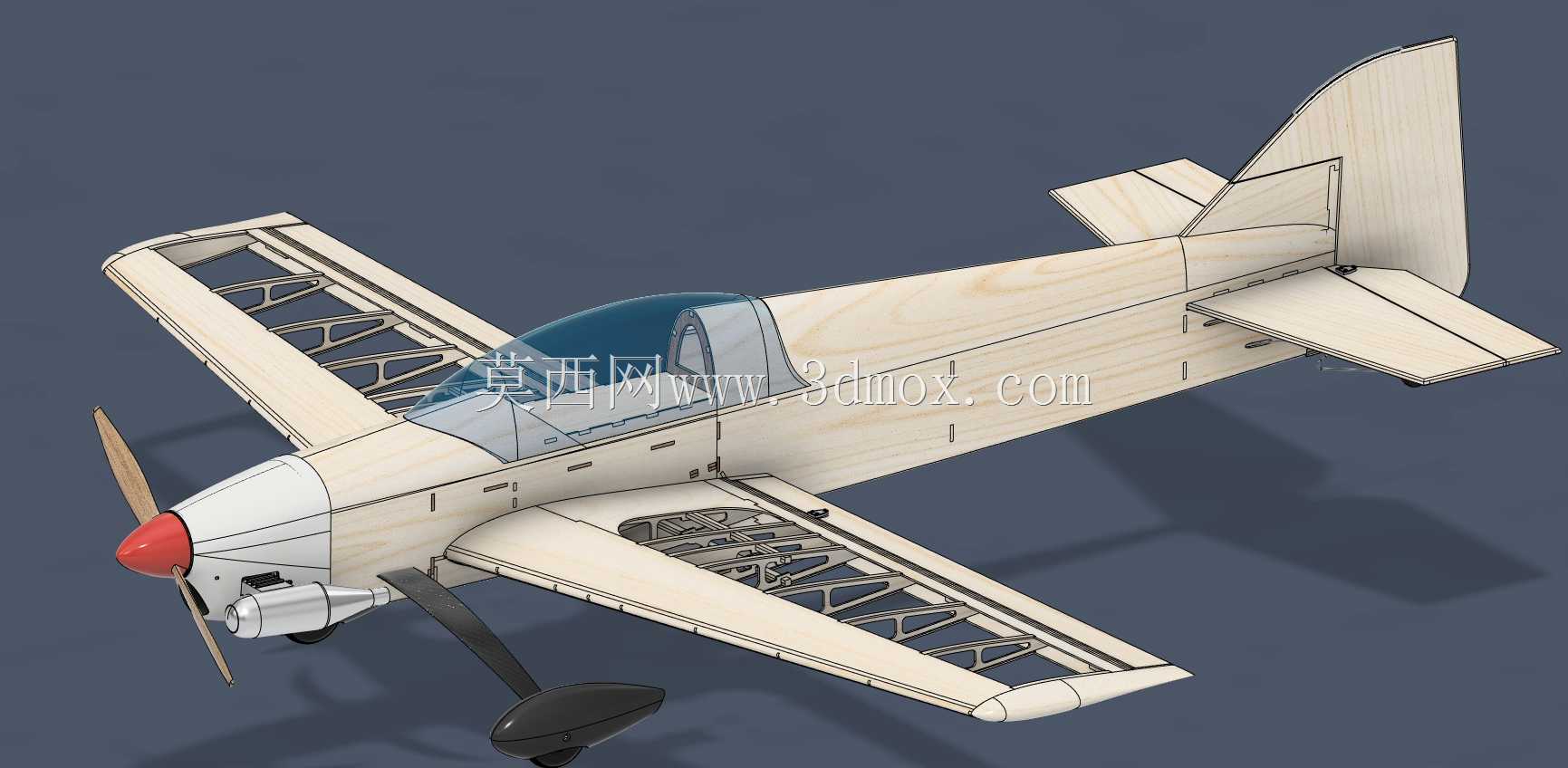

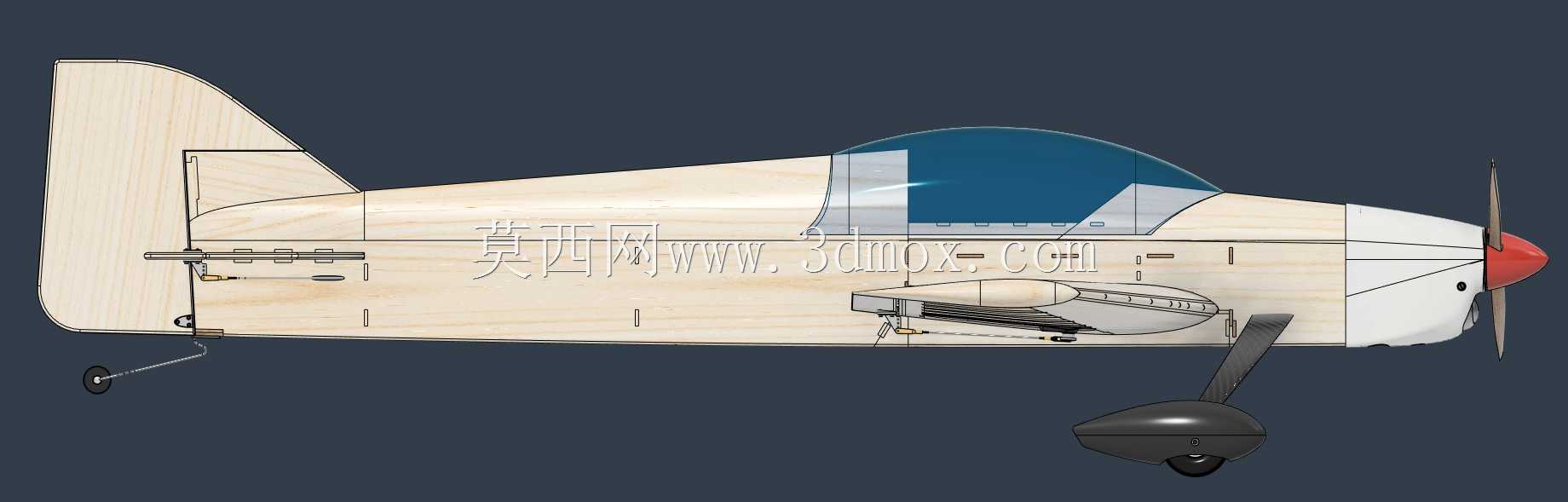

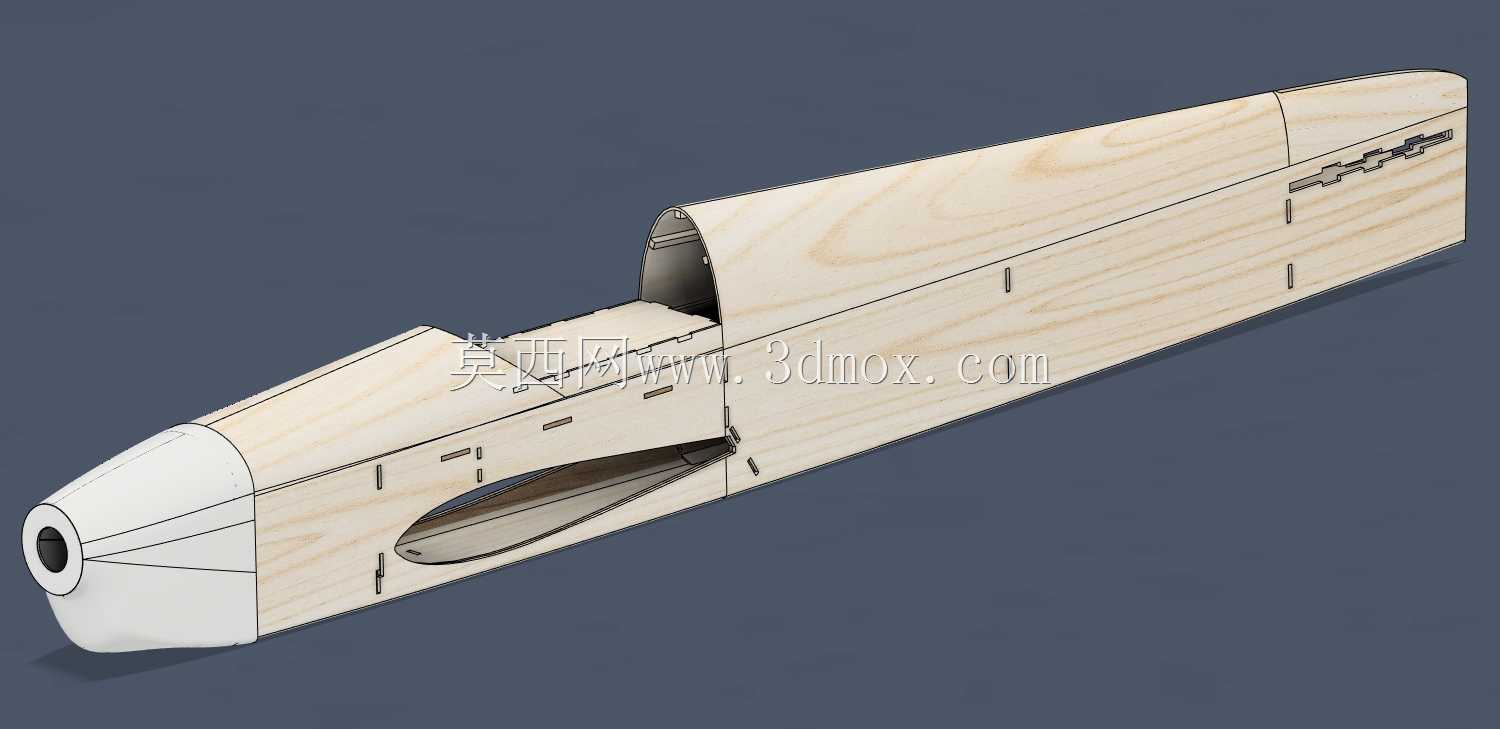

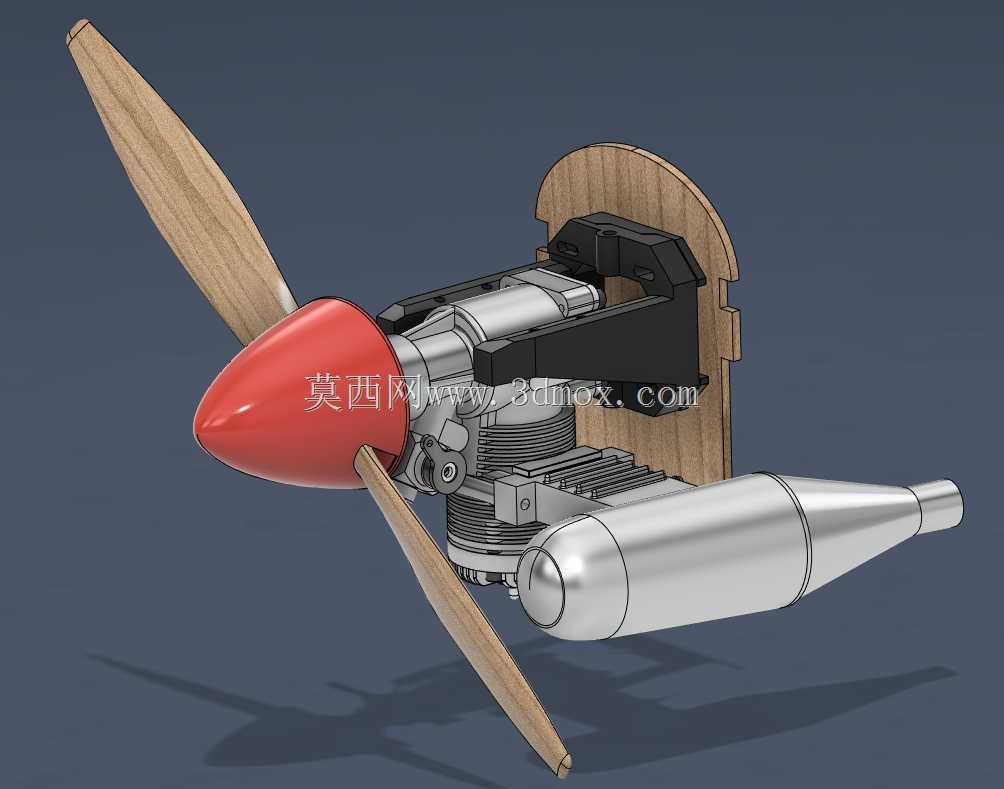

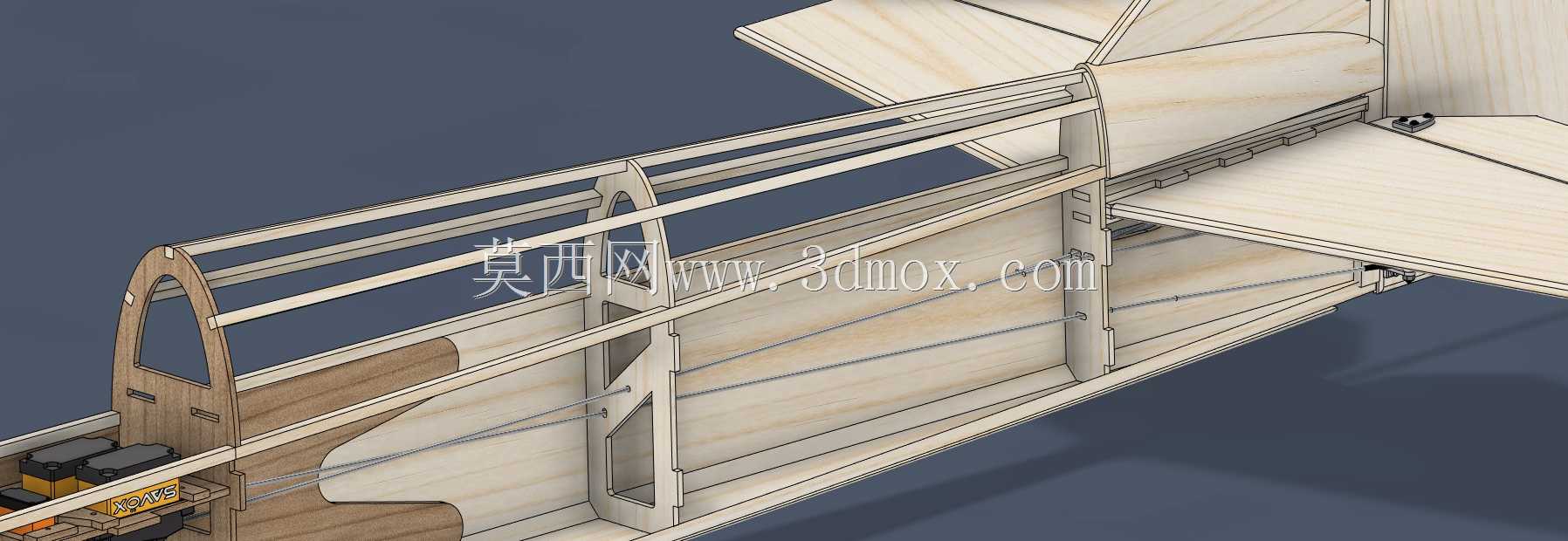

　　这款轻木材质的固定翼特技航模，主要面向航空模型运动、青少年航空科普教学、航模爱好者自制飞行场景使用，可完成特技滚转、筋斗、倒飞等特技飞行动作，也可作为航模结构教学的实体演示载体，帮助学习者理解小型固定翼飞行器的受力逻辑与构造特点。整机采用传统轻木构架式设计思路，机翼、尾翼均为蒙皮覆盖的桁架结构，主承力翼梁选用密度更高的硬质轻木裁切成型，翼肋按翼型坐标逐片加工后与翼梁胶接，既保证机翼受气动载荷时的抗弯抗扭刚度，又能最大限度降低整机结构重量，适配小排量两冲程发动机的动力输出区间。机身采用盒式硬壳结构设计，前段预留发动机安装座、油箱舱、舵机安装位，安装边界严格匹配选定的动力组件尺寸，发动机安装角预设2度下拉角与1度右拉角，

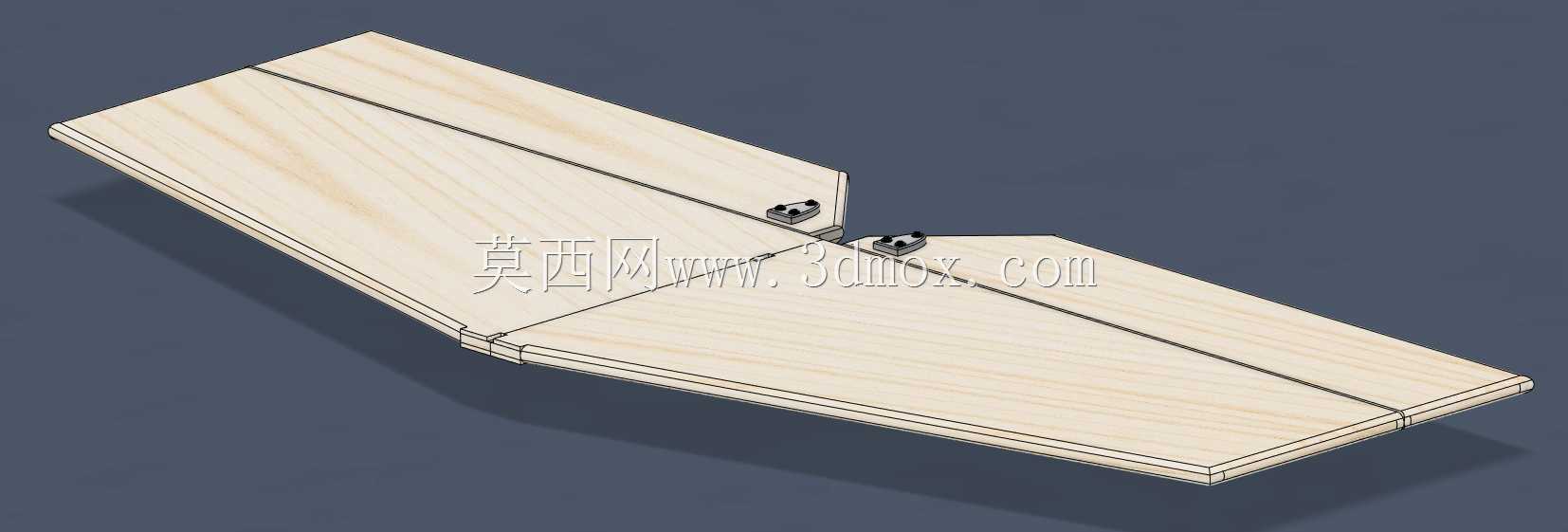

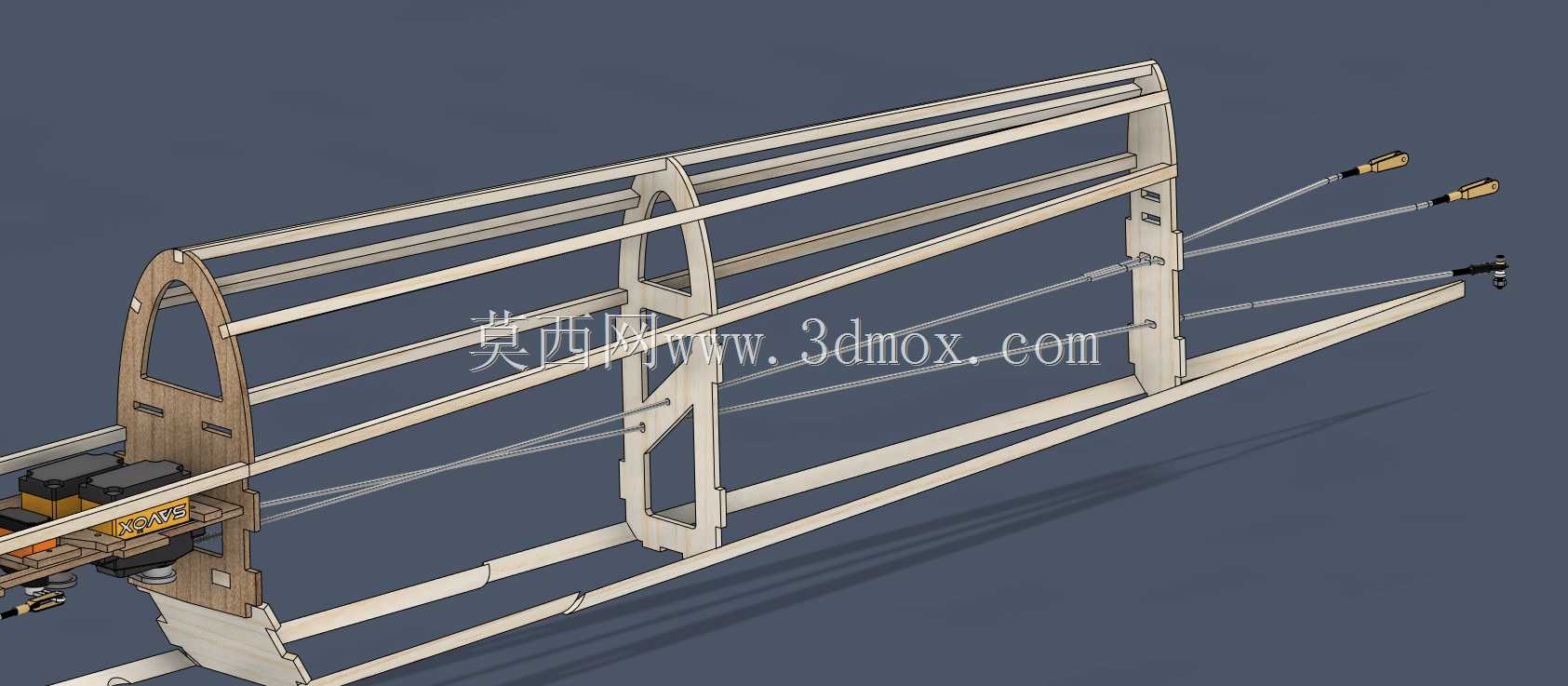

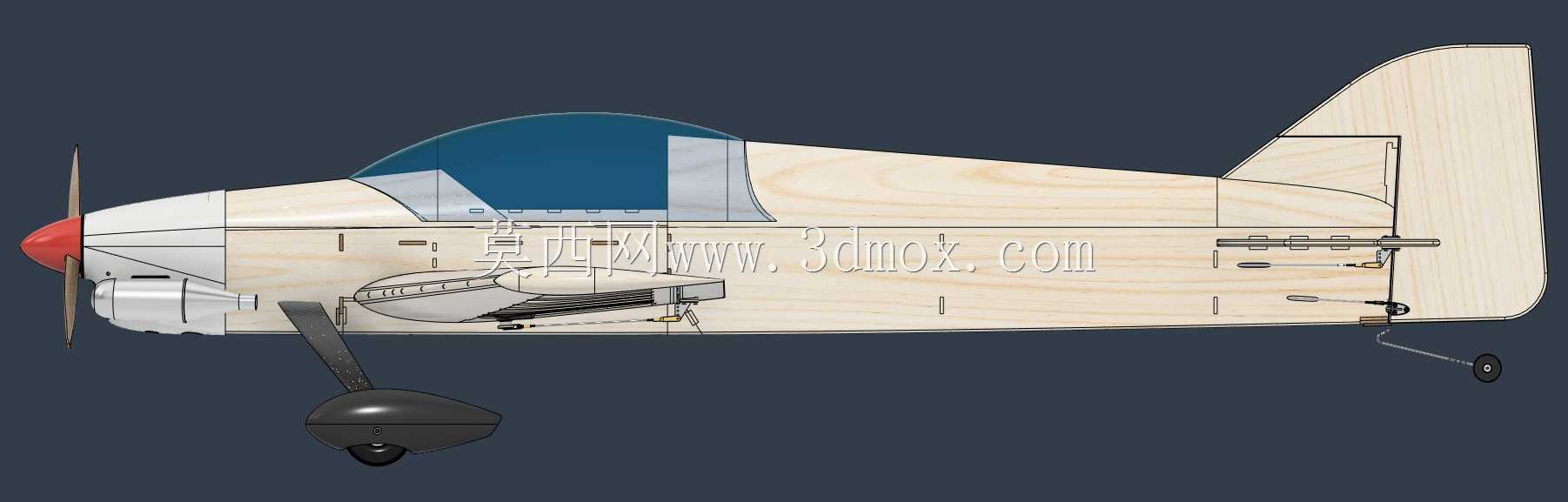

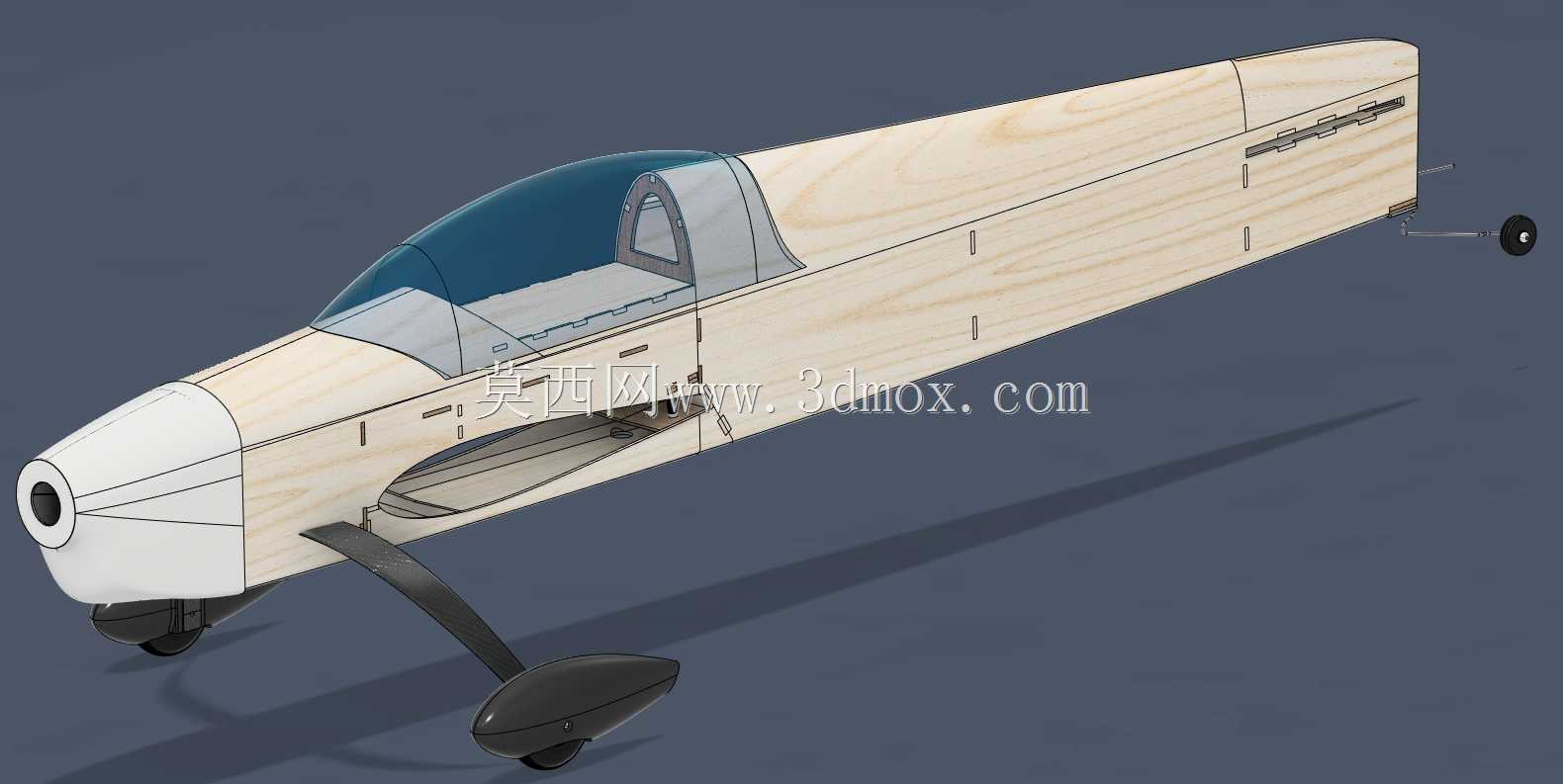

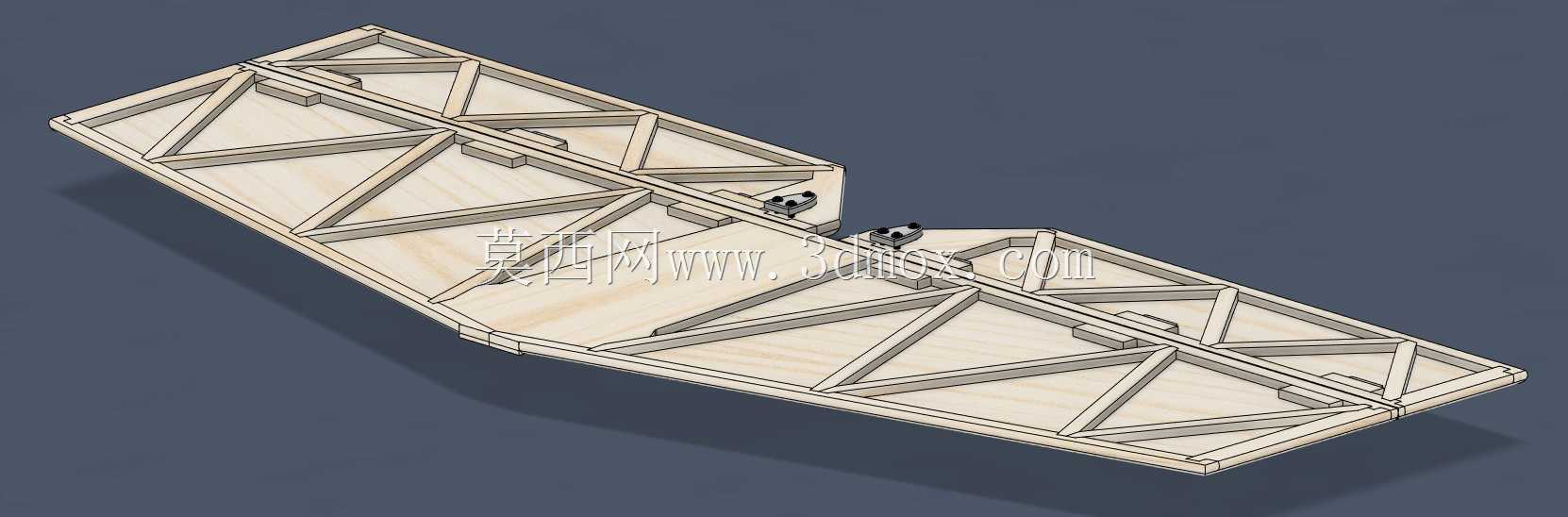

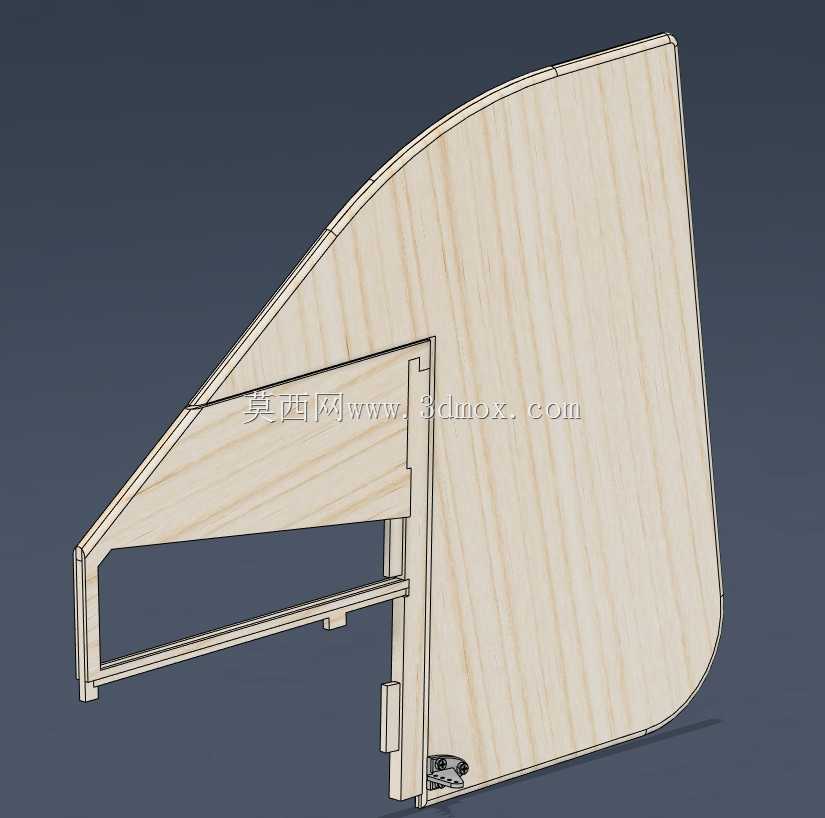

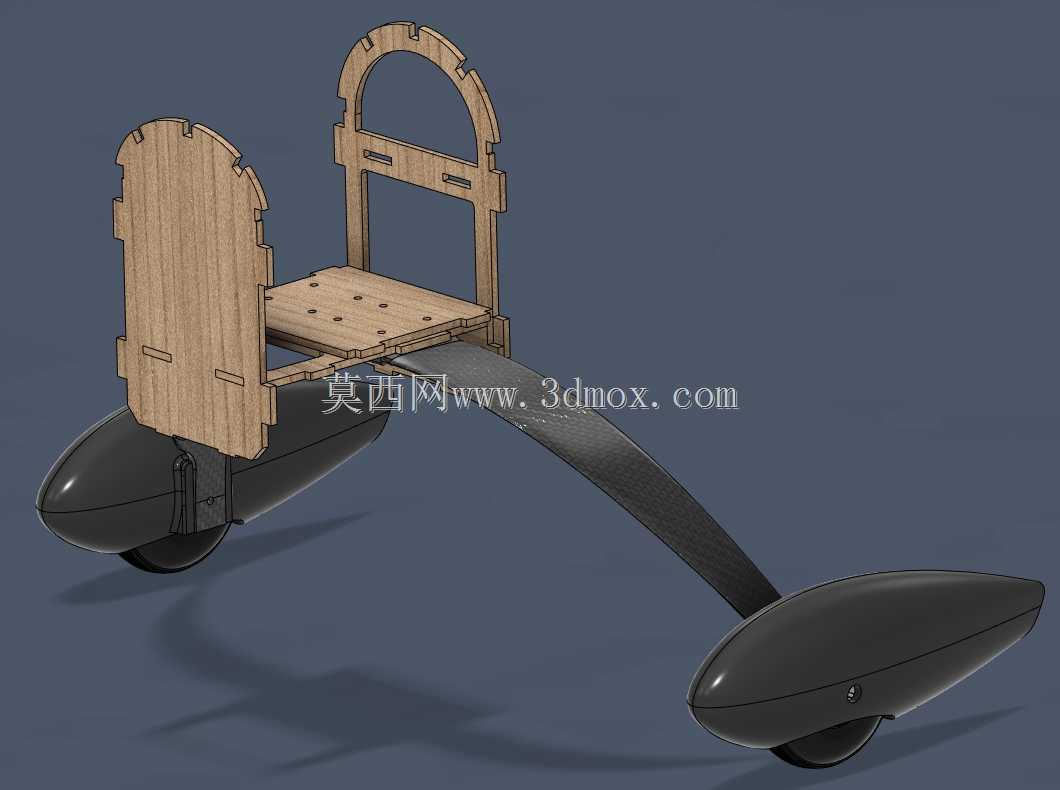

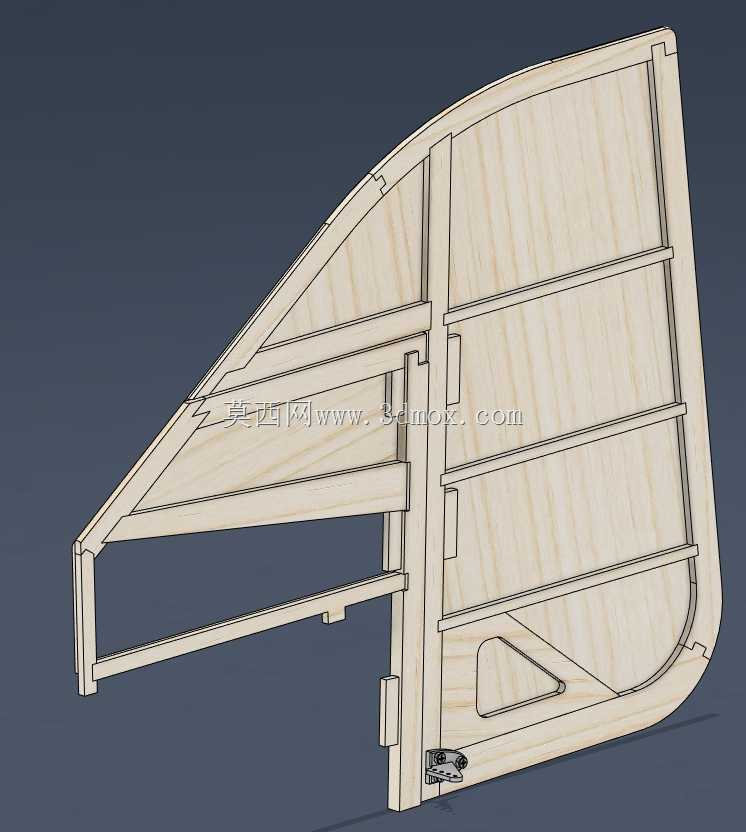

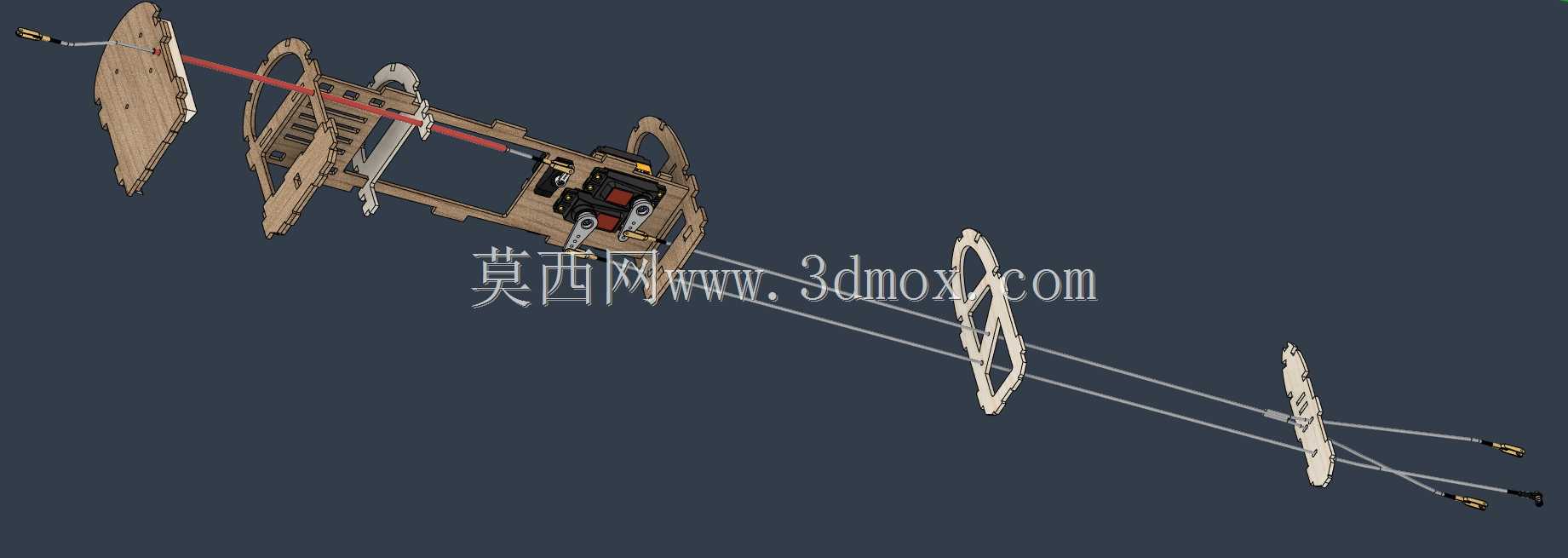

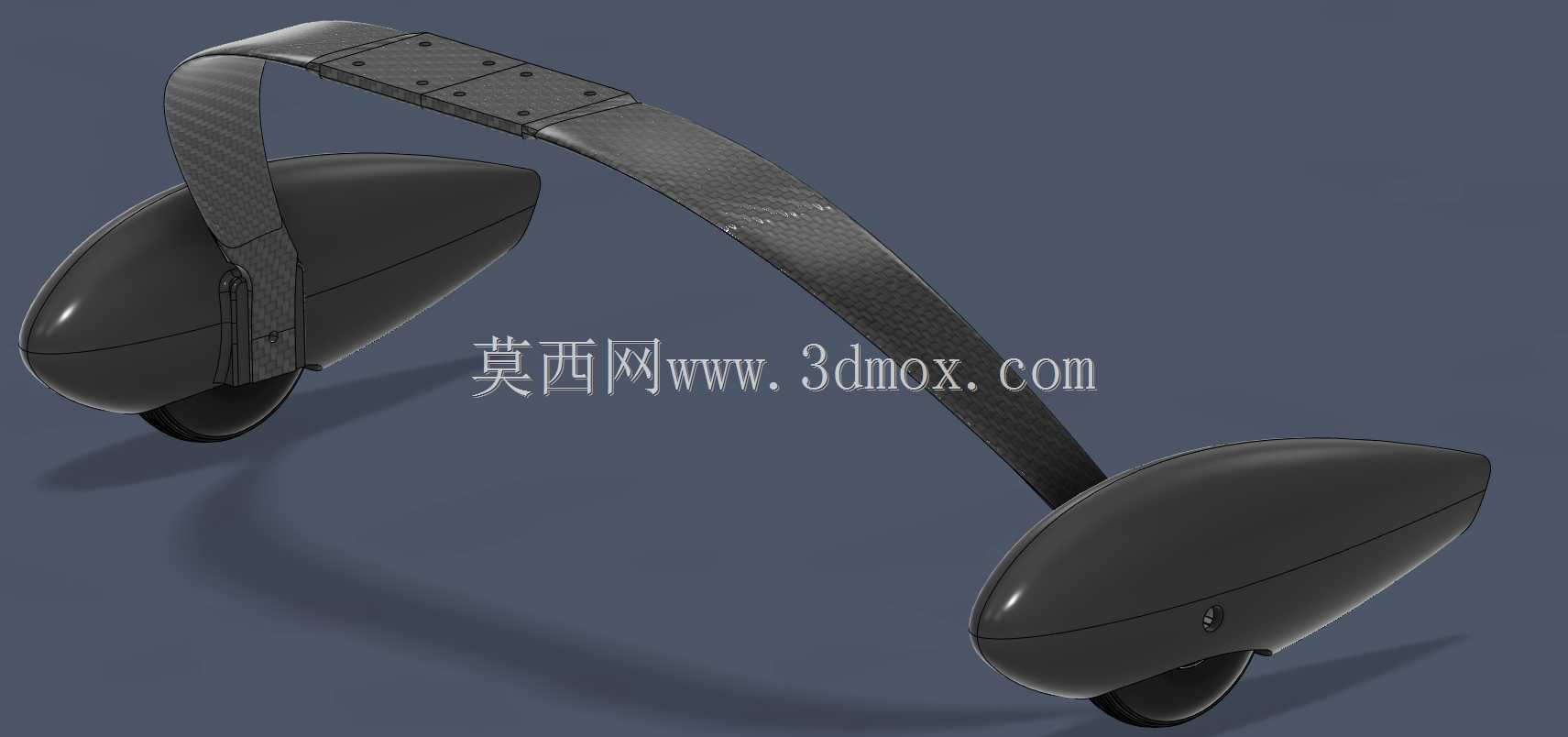

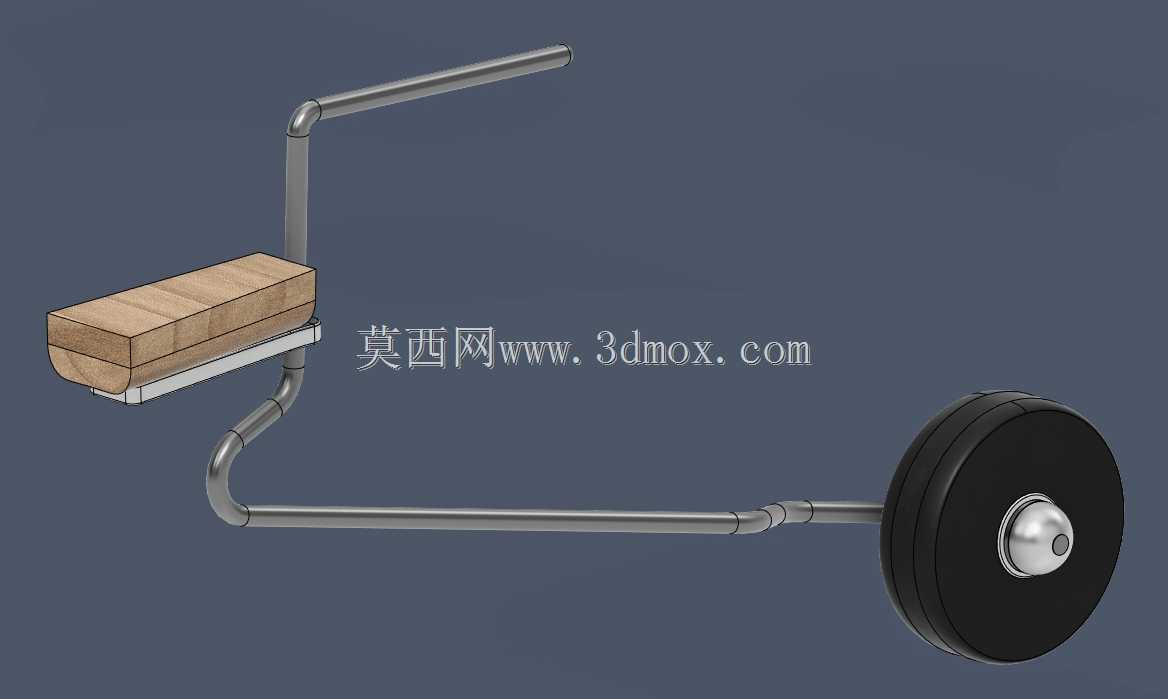

　　抵消螺旋桨反扭矩与飞行时的拉力线偏差，降低首飞调试的配平工作量。座舱段采用透明注塑件模拟真机座舱盖，兼顾外观仿真度与结构减重需求，尾翼组分为水平尾翼与垂直尾翼，均采用与机翼一致的桁架蒙皮结构，操纵舵面通过铰链与安定面连接，舵机摇臂通过钢丝拉杆与舵面摇臂连接，传动间隙控制在0.5毫米以内，保证操纵响应的精准度，满足特技飞行时的灵敏操纵需求。起落架采用后三点式布局，主起落架为弹性钢丝弯折成型，搭配橡胶机轮，可吸收降落时的地面冲击，尾轮与方向舵联动，提升地面滑行时的方向可控性。螺旋桨选用适配对应发动机的木质螺旋桨，桨叶角度经过预平衡处理，降低高速旋转时的振动传递，避免机身结构因长期振动出现胶接松动。整机设计过程中严格控制各部件的重心位置，

　　预设重心位于机翼弦长30%位置，组装时可通过调整电池、油箱的前后位置完成重心配平，无需额外增加配重，进一步控制整机飞行重量。机翼与机身采用可拆卸式插销连接，方便运输与外场携带，插销选用高强度硬质铝合金材质，配合机身内的层板加强框，可承受特技飞行时机翼的最大升力载荷，避免飞行中出现机翼脱开的风险。所有结构胶接面均预留足够的胶接面积，木材衔接处做倒角处理，提升胶接强度，蒙皮选用专用热缩蒙皮，加热后可绷紧在构架表面，形成光滑的气动外形，降低飞行阻力。
