卧式即食汤包坚果包装设备结构设计

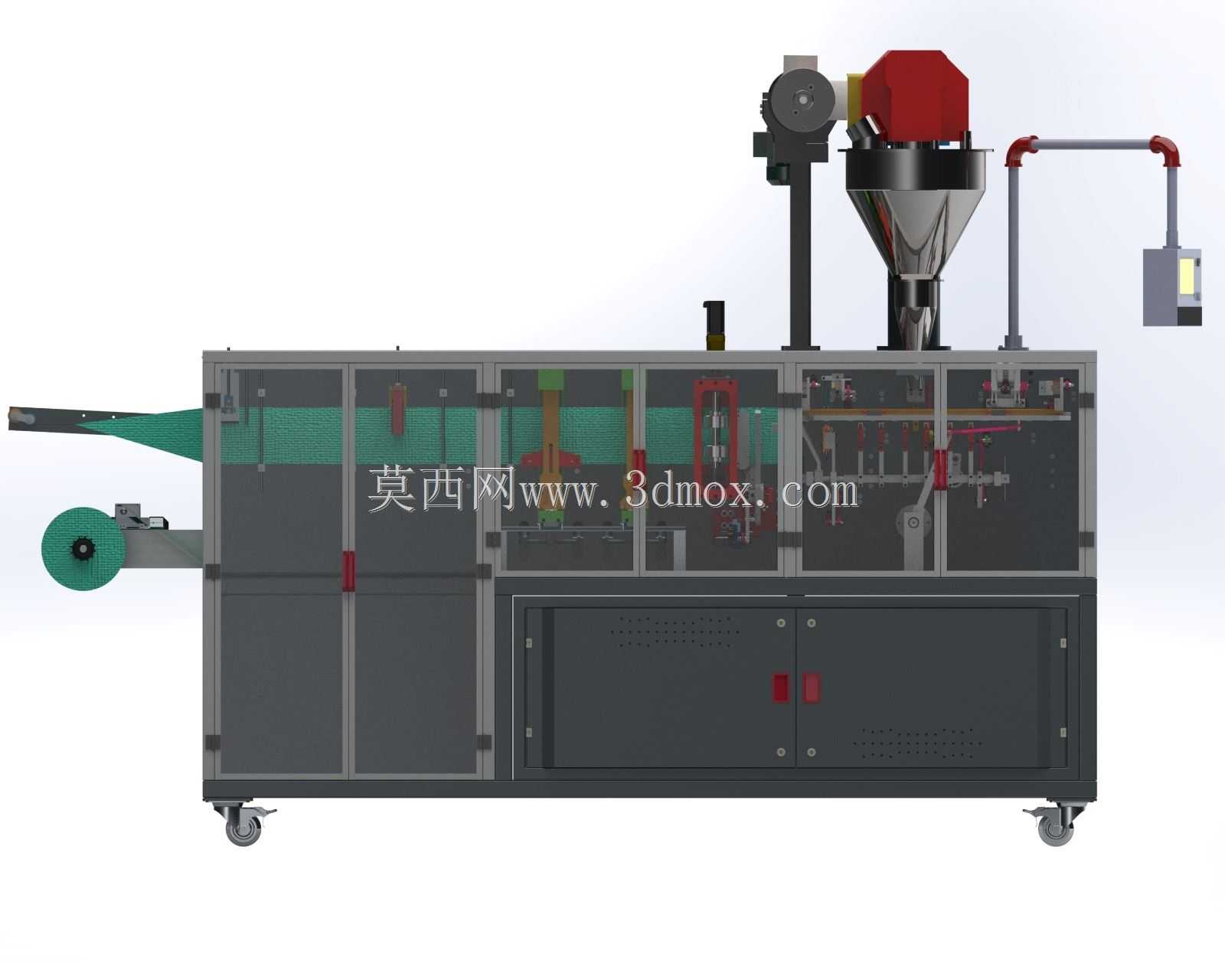

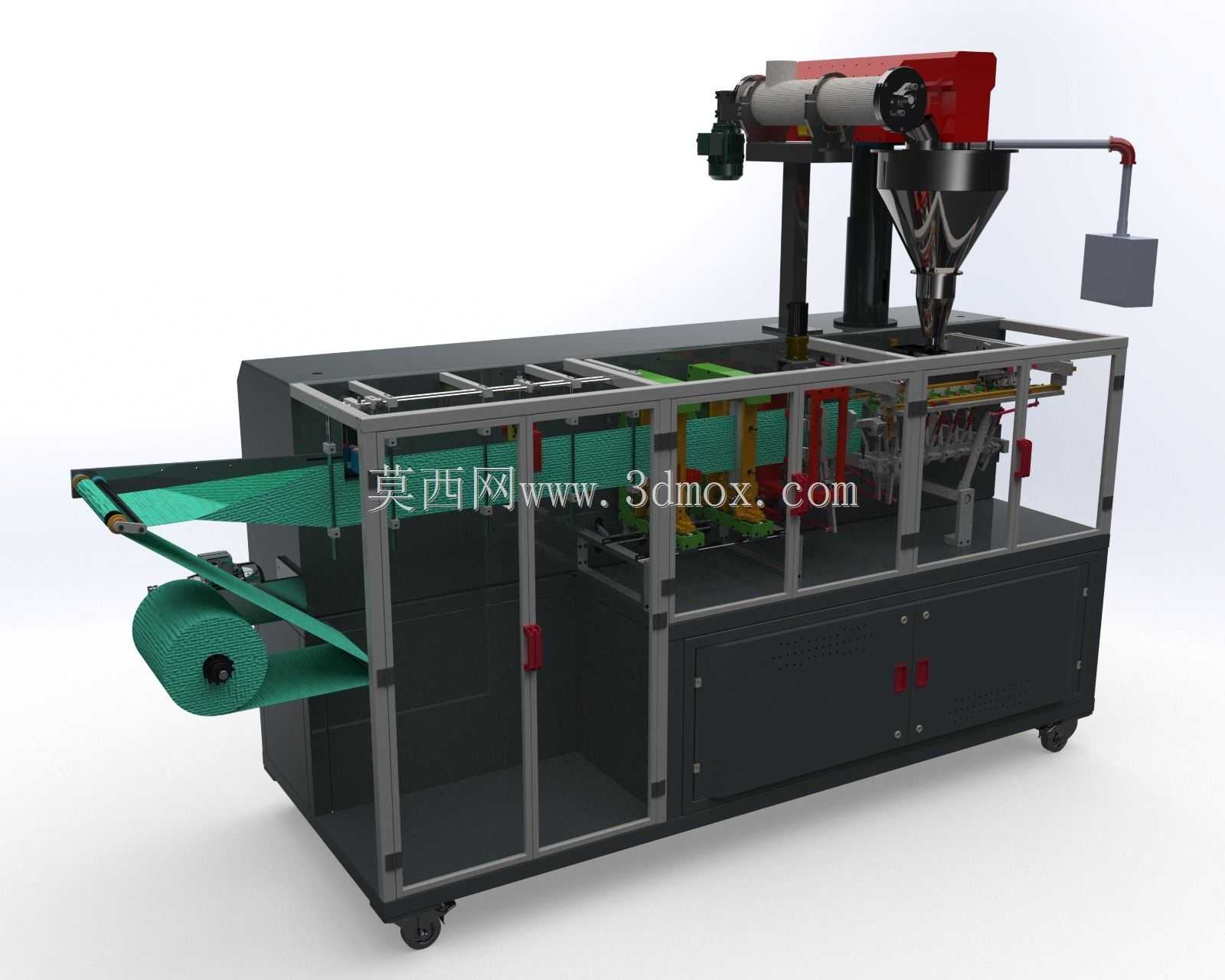

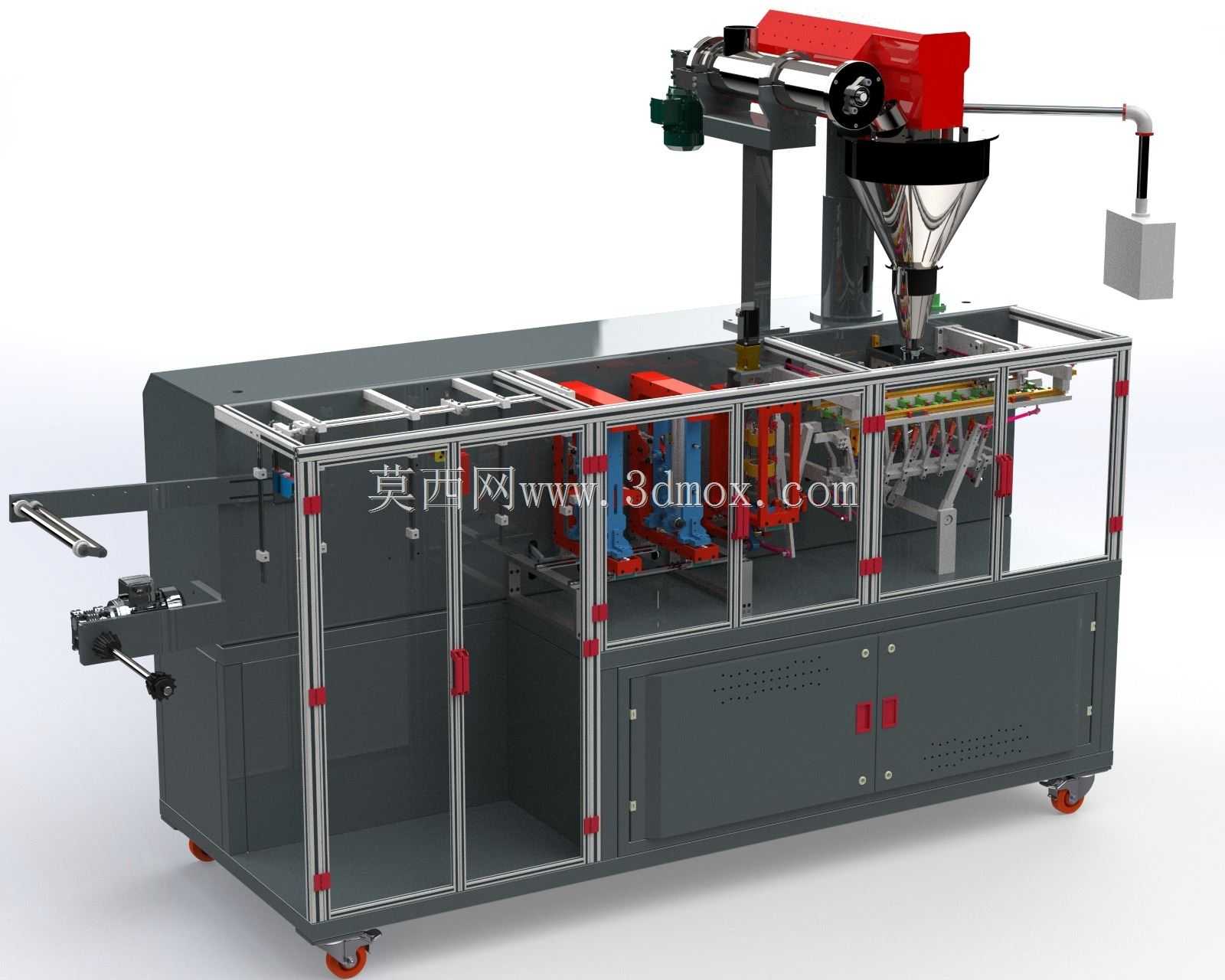

　　这款卧式包装设备主要面向休闲食品、预制调理食品的批量封装场景，可适配预制袋的给袋、装填、封口全流程作业，针对即食汤包、坚果炒货这类对封装密封性、袋型平整度有明确要求的产品做了结构适配。从整机布局来看，设备采用卧式长轴排布的设计思路，进料工位、开袋机构、装填单元、热封组件、出料输送沿机架长度方向依次排布，各工位间的传动通过同步带与凸轮分割器联动，能保证工位切换时的定位精度，避免袋体偏移导致的封装不良。设备的安装边界需要结合车间产线排布预留空间，机架主体采用方管焊接后做表面喷塑处理，底部配置可调脚杯，可适配地面不平整的安装场景，进料端预留了与上游称重计量设备对接的接口，出料端可直接连通后续的重量检测、金检工位，不需要额外做转接结构改造。

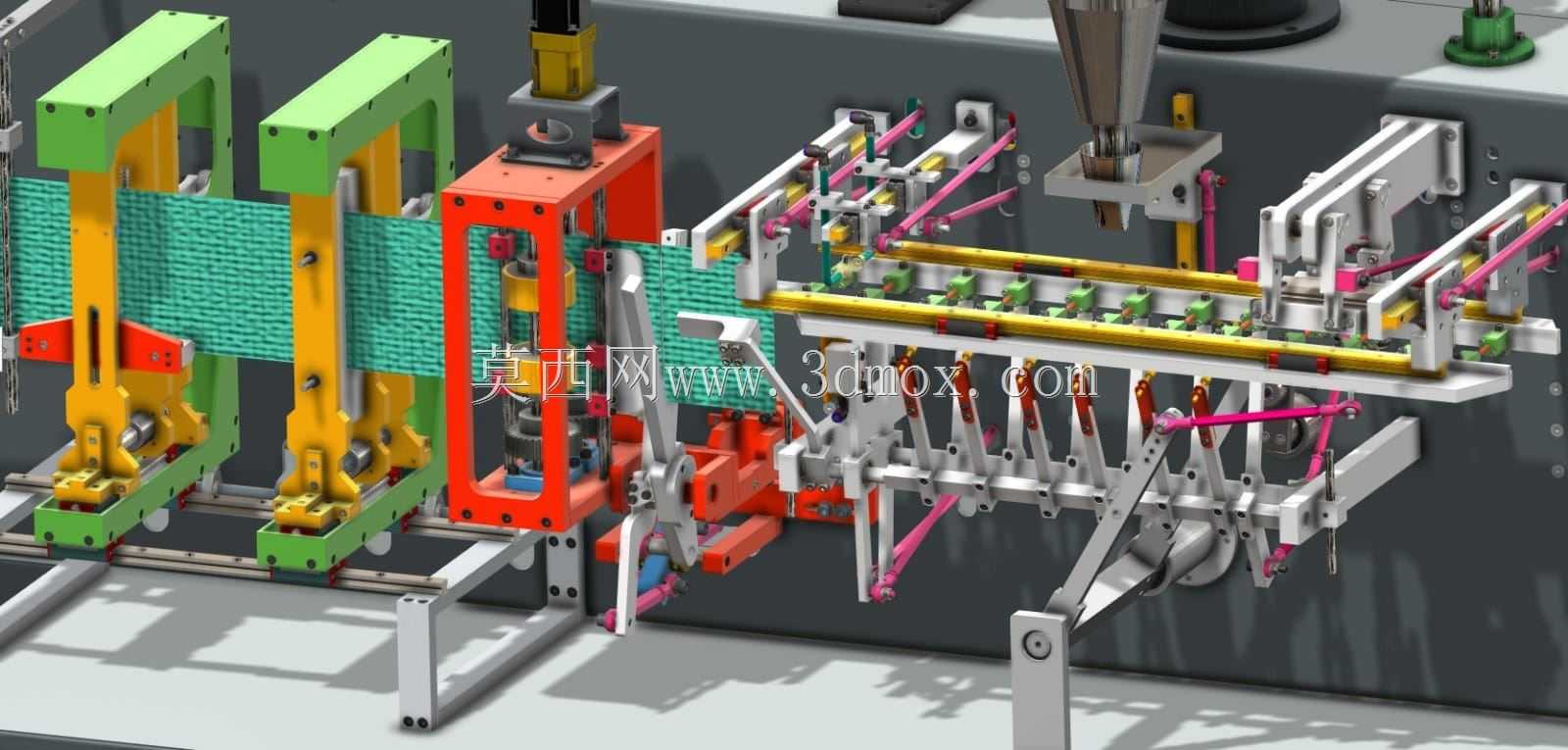

　　在功能设计上，开袋机构采用真空吸盘配合夹袋爪的组合结构，针对不同厚度的复合膜袋体，可通过调节吸盘负压值、夹袋爪开合行程来适配，避免薄袋被吸盘扯破、厚袋无法完全撑开的问题；装填工位配置了挡料导流结构，针对带汤汁的汤包产品，可防止装填过程中汤汁溅出污染封口区，针对坚果类颗粒产品，导流结构可减缓物料下落速度，避免颗粒卡入封口边导致热封失效。热封组件采用分区温控的热封模头，上下模头的压力可通过调节气缸行程单独调整，可适配不同热封温度要求的袋体材料，封口纹路采用网纹加平边的组合设计，既保证封口强度，又能让封口边缘平整美观。整机的防护设计考虑了食品生产车间的卫生要求，与物料、袋体接触的部件均采用304不锈钢材质，

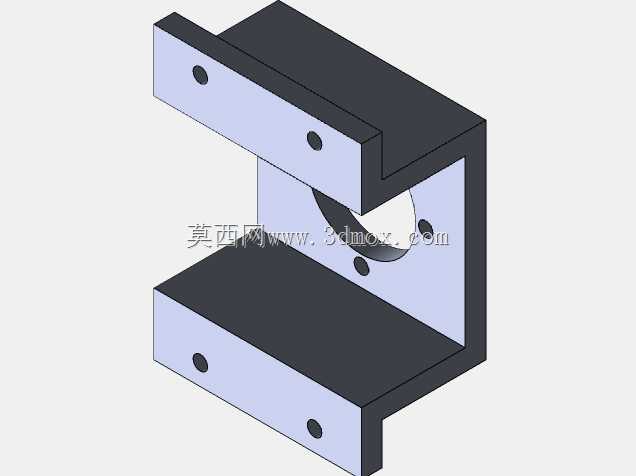

　　外露的传动部件配置了可拆卸的透明防护挡板，既方便日常清洁维护，又能避免生产过程中异物卷入传动结构。设备的驱动单元集中布置在机架下部的电气安装仓内，走线采用线槽规整排布，各工位的传感器接线预留了快插接口，后期维护更换部件时不需要重新梳理走线，能缩短设备停机维护的时间。从结构建模的细节来看，所有运动副的配合间隙都按照实际加工公差做了预留，凸轮轮廓曲线按照工位动作时序做了优化，避免工位切换时的刚性冲击，夹袋爪、吸盘安装座都设计了可调节的长孔结构，现场调试时可根据实际袋型尺寸快速调整工位位置，不需要重新加工安装件。
