立式储罐升降输送作业工作站结构

　　该套立式升降链工作站主要面向中小规格圆柱储罐的车间转运、高位对接与工序间暂存场景，常见于表面处理、涂装前处理、化工辅料周转以及桶装工件批量作业线。设备围绕150公斤级圆柱形罐体设计，罐体由带脚轮的转运小车承载，人工将小车推送至升降工位后，由两侧立式链条机构完成托架的垂直举升与下降，使罐体能够在不同高度的操作平台、处理槽位或缓存区域之间切换。

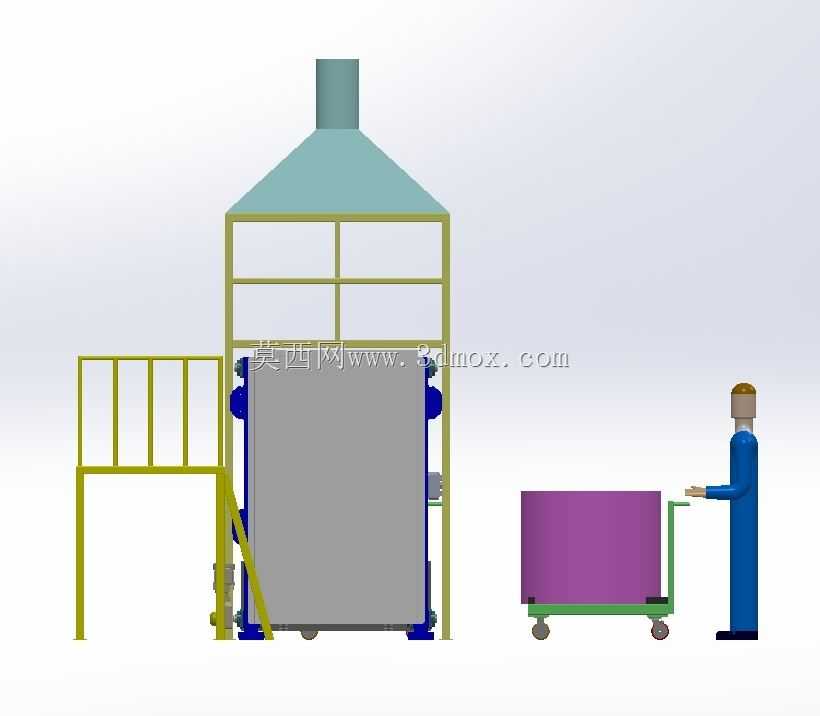

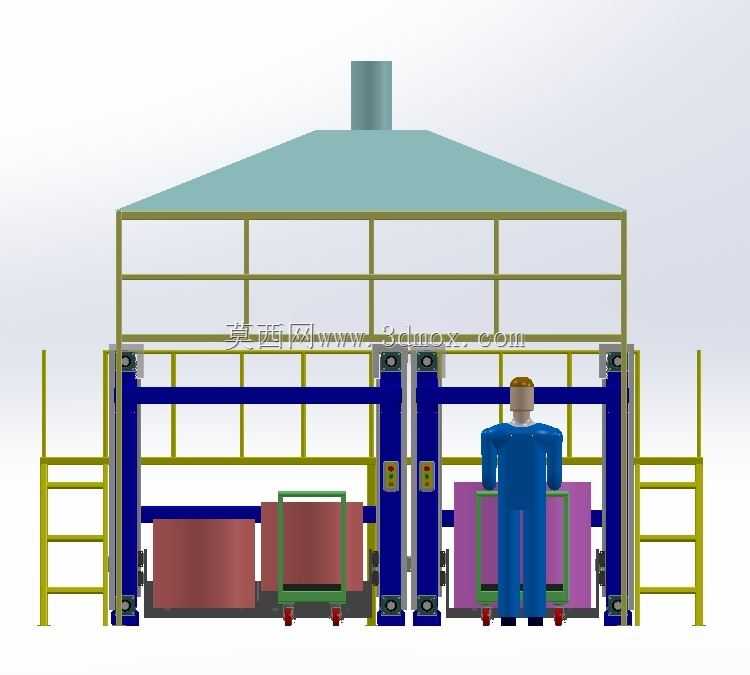

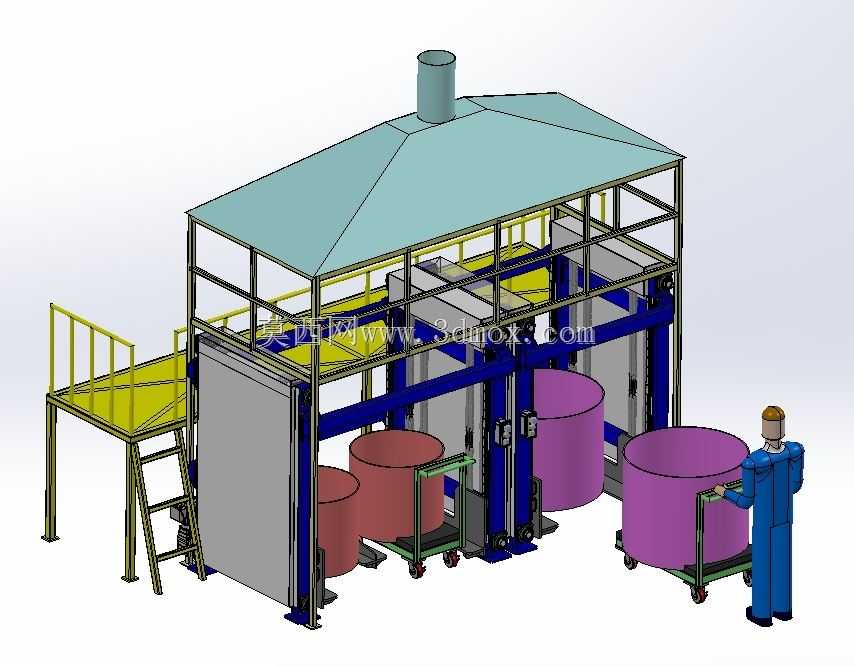

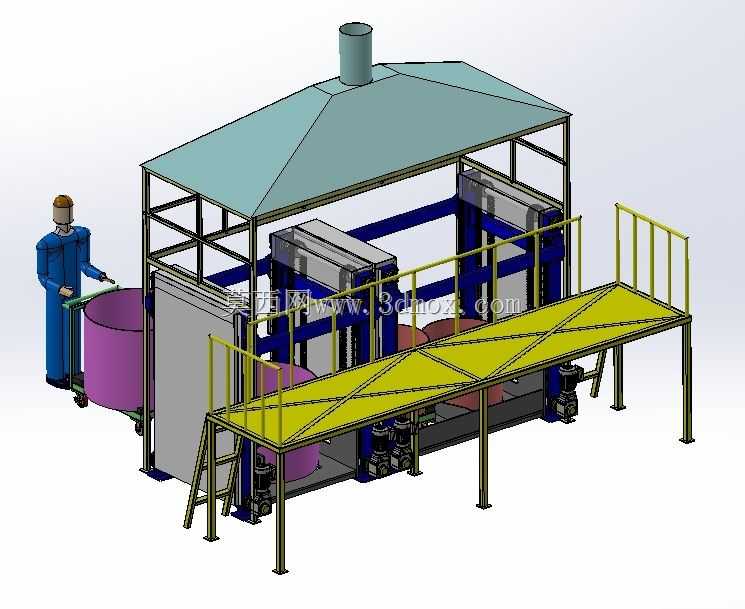

　　从整体布置看，设备采用框架式立柱结构，中部为双工位升降通道，两侧布置蓝色立式链传动组件，链条带动承载托架沿立柱导轨平稳移动。顶部设置带顶盖的防护框架，既可以约束上部空间，也为排风、照明或管线敷设预留安装位置。左侧配有带黄色护栏的检修平台和斜梯，平台高度与上层操作面对齐，方便人员在高位进行观察、接驳和维护；护栏、踢脚边和平台支撑均按人员站立作业的边界条件考虑。

　　罐体转运部分使用低位小车，小车底盘配置脚轮，弧形承托位与圆柱罐外壁相匹配，可减少罐体在推送和升降过程中的摆动。工作站右侧保留人工推送区域，模型中人物站位可用于校核操作空间：人员站在小车侧后方即可完成推入、定位和拉出，通道宽度不宜过窄，否则小车转向和对位会受到影响。多只红、紫色罐体在模型中分别表示不同工序或不同批次物料，便于在三维布局阶段检查缓存数量、工位节拍和人车交汇路径。

　　设计思路上，升降主体没有采用复杂多轴机构，而是以垂直链条、立柱导轨和托架作为核心承载链，结构直观，维护点集中，适合载荷不大但行程稳定、重复定位要求明确的场合。框架杆件多采用型钢或矩形管拼焊，立柱间通过横梁形成门架，增强高行程状态下的抗扭刚度。顶部罩棚呈多边形坡面，能够与车间排风管道衔接，中间圆筒接口可作为废气或热气排出口。

　　安装边界方面，布置时需同时核对地面承载、小车回转半径、升降最高点、检修平台外伸尺寸以及顶部排风接口位置。设备底部应与平整地坪固定，升降区两侧需保留维护距离，左侧斜梯下方不得堆放物料，右侧人工通道应与车间物流方向一致。三维建模时可将罐体、小车、升降托架、链条、立柱、平台、护栏和顶盖分层装配，便于后续校核行程干涉、护栏开口高度、小车锁止位置以及人员操作姿态。
