越野车辆前装金属缓冲绞盘总成

　　这套三维结构围绕越野车辆前端自救与拖拽作业展开，绞盘本体被整合进一体式前防护杠内部，不是单独裸露安装的卷扬部件，而是把缓冲吸能、外装防护、绳索导向、电控接口和整车安装点作为一个整体来处理。实际使用中，车辆进入泥泞、沙地、陡坡、林地或狩猎作业区域后，车轮失去附着力时，可通过钢缆或合成绳将车辆牵引至稳固地面，也可用于拖移障碍、牵拉轻型装备和辅助救援。

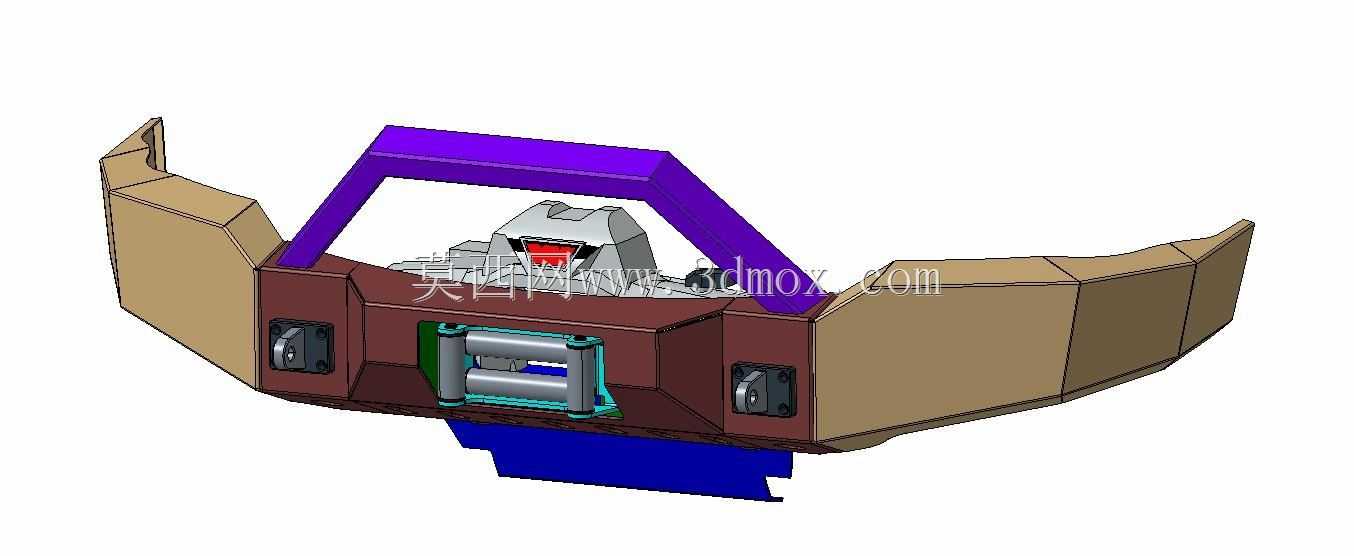

　　建模时先确定绞盘卷筒、离合器、减速机构、导绳器和电机区域的占用空间，再向外布置防护杠外形。中部预留绞盘维护窗口，窗口周边设置加强边框，保证绳索拉出、回收和离合器操作不受干涉。两侧翼面向车头轮廓延伸，形成较宽的接触与防护区域，在低速触碰、灌木刮擦或轻微冲击时，能够把载荷分散到左右安装支座，而不是集中作用在绞盘支架上。上部拱形管架抬高了正面轮廓，既增强视觉上的防护范围，也为机舱前方留出空气流通和附件安装空间。

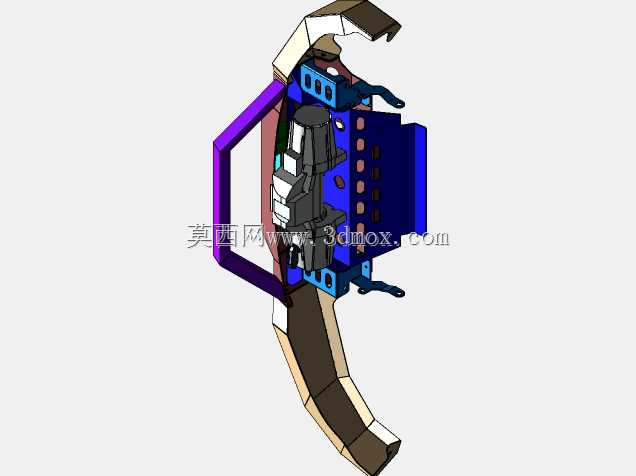

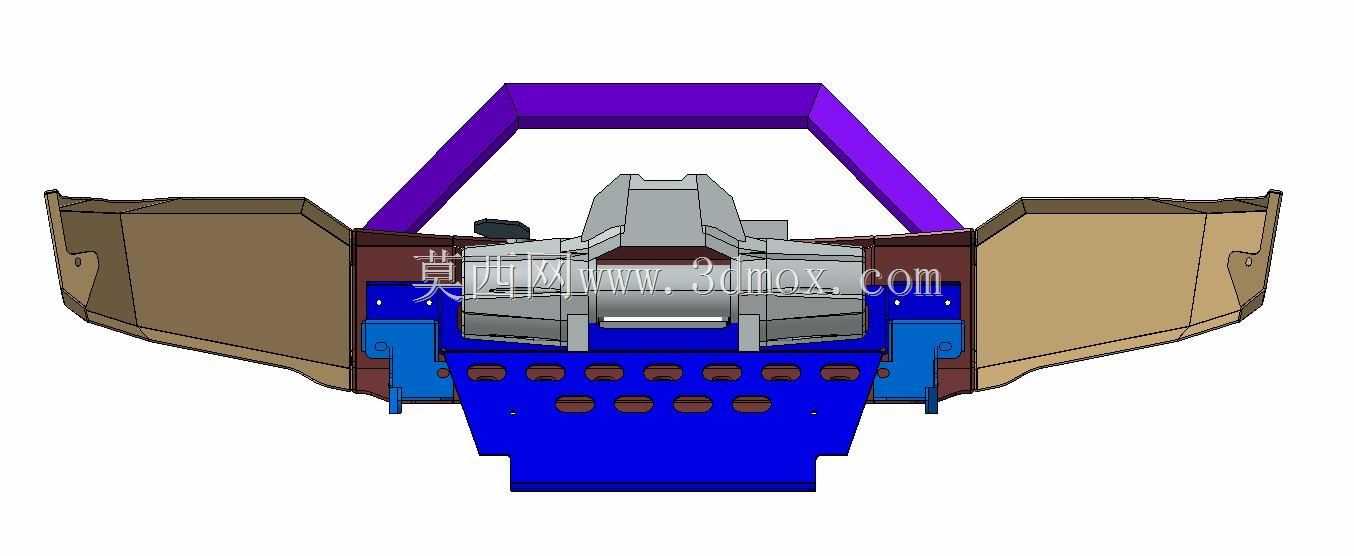

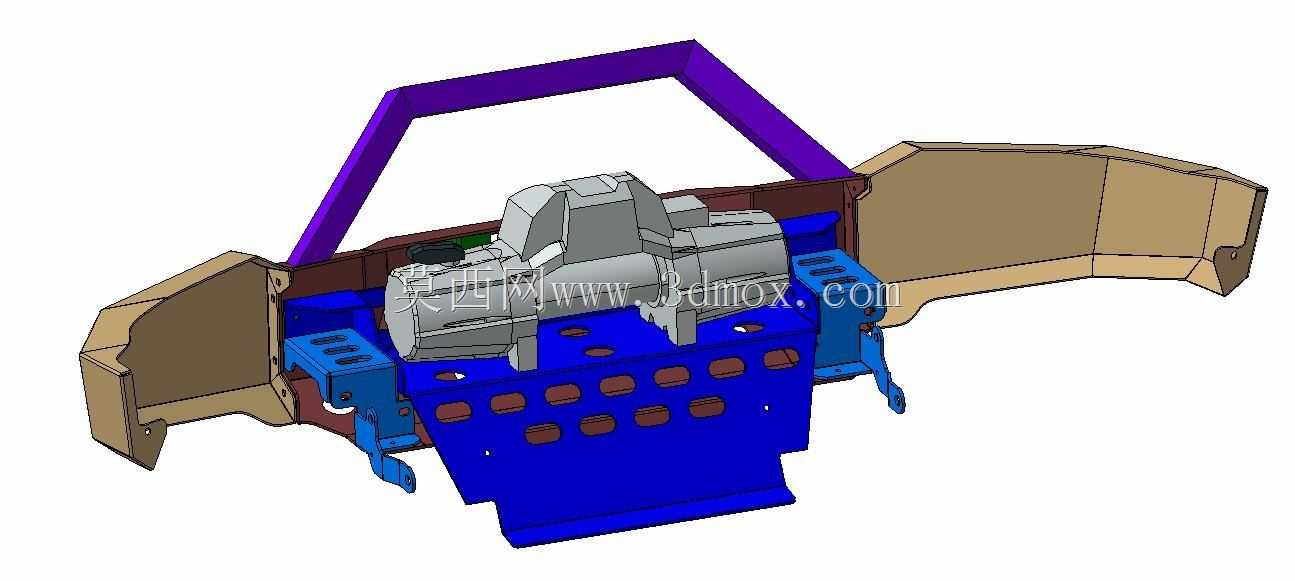

　　安装边界是该结构设计的重点。绞盘中心线需与车辆纵向对称面重合，避免牵引时产生侧向偏载；卷筒轴线保持水平，导绳口与前杠外表面之间留出绳带摆动和钩具回收的距离。模型中下部蓝色区域对应底盘连接座，后侧连接面需要贴合车架纵梁或专用安装板，螺栓孔位、垫板厚度和焊缝位置都应按牵引峰值载荷校核。前杠两端不能超过车辆宽度边界过多，同时要避让大灯、转向灯、散热器进风面、拖车钩位置以及机舱盖开启轨迹。

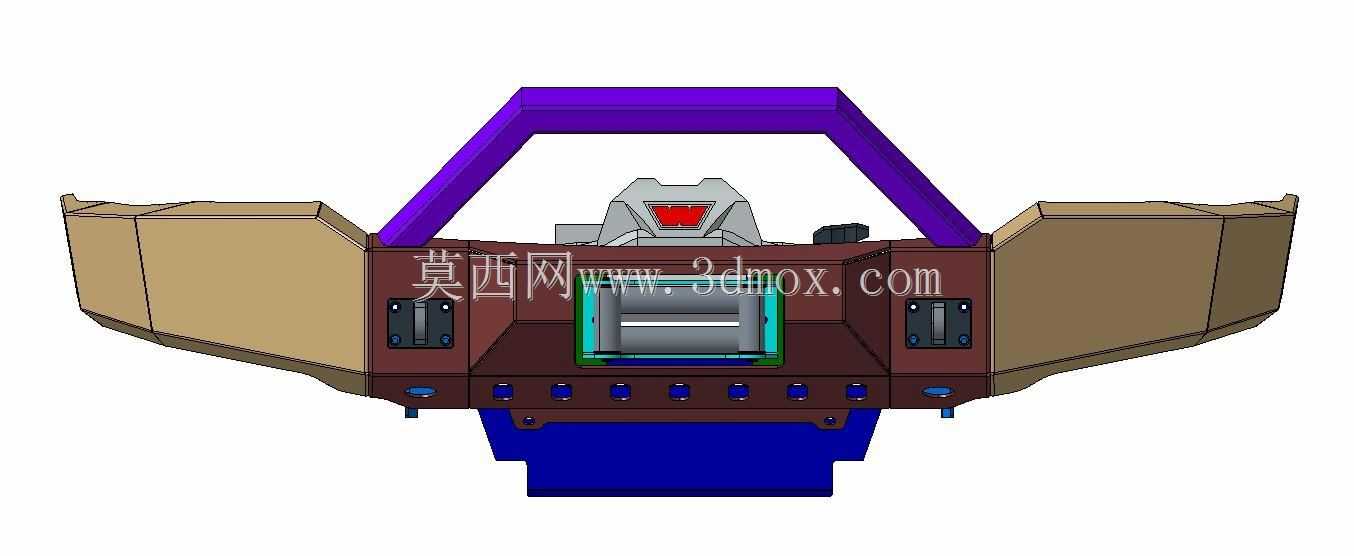

　　从功能细节看，正面多个小型安装位可布置控制开关、电源接线盖板、牌照支架或辅助灯座；左右黑色块状区域对应加强铰链、封板或附件固定座。防护杠外壳采用折线与曲面结合的方式，中部下沉以容纳绞盘，两侧上扬形成接近角保护，减少越野爬坡时铲地的概率。内部支架不宜只按静态承重考虑，还要吸收绞盘满载启动、绳索偏角牵引、反复冲击和制动回弹带来的交变载荷。

　　结构评审时，应重点检查绳索在最大偏拉角度下是否摩擦杠体，绞盘离合器手柄是否可徒手操作，电气接线端是否远离积水和泥沙堆积区，前杠拆卸后是否仍能单独维护绞盘。外形建模还需保留装配间隙，给表面涂装、橡胶缓冲垫、线束护套和现场焊装公差留出余量。这样完成的前端总成，既能满足越野车辆自救拖拽的核心用途，也能在防护、改装兼容和维修可达性之间取得平衡。
