全自动线材弯管折弯成型机组

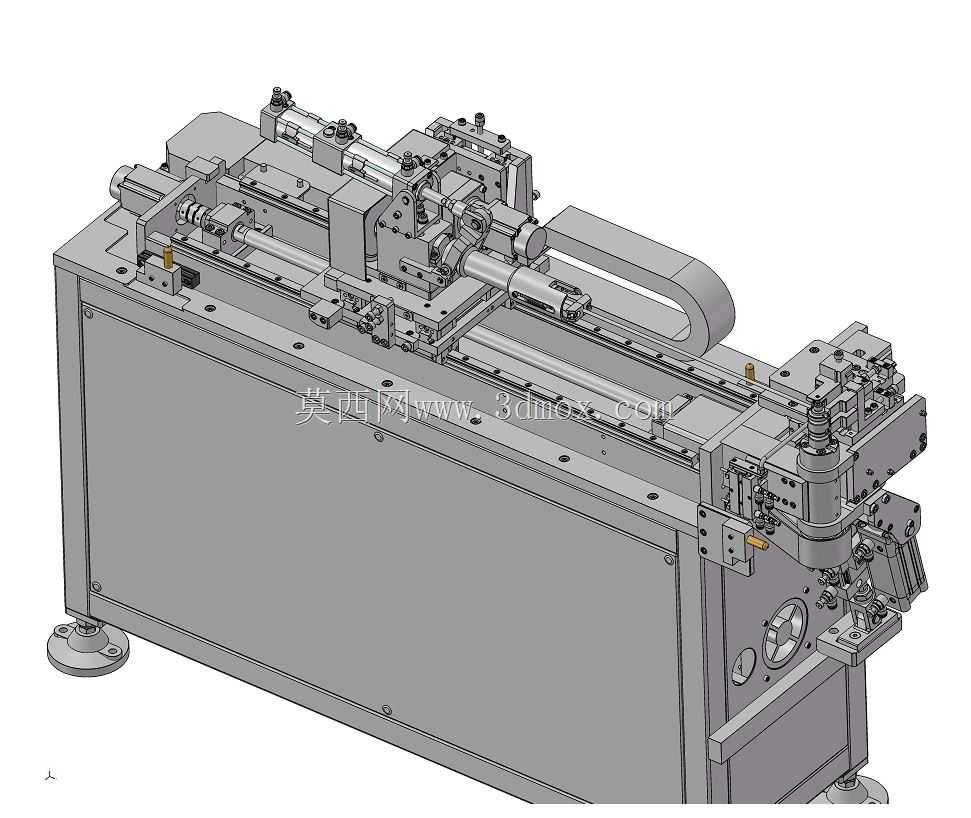

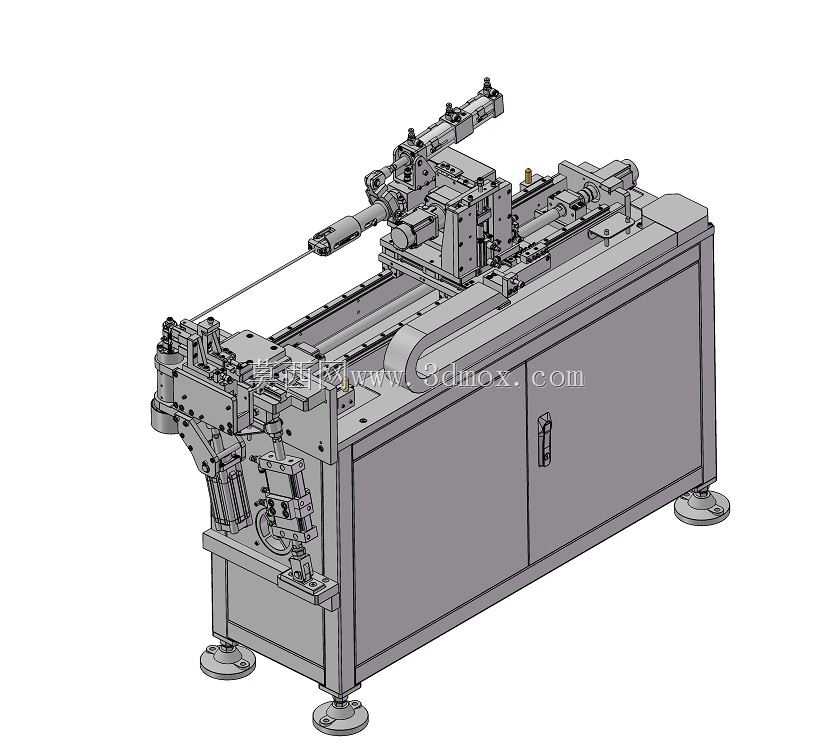

　　该套设备面向金属细管、线材类工件的连续折弯成型工序，在制冷管路、汽车线束硬管、小家电流体管路、五金线材配件加工场景中使用较多，替代传统人工逐段弯折、手动对位的作业模式，将长料自动送进、角度弯折、定长裁切、出料归集几个工序整合在同一台机架内完成。设备底部采用一体式焊接柜体作为承载基础，柜体侧面设置检修柜门，内部预留电气控制元件、气动阀组、驱动线路的排布空间，底部四个角配置可调脚杯，安装时可在车间硬化地面上调整水平，抵消地面平整度误差，不需要额外做预埋地基，常规产线布局时设备左右两侧需要预留至少600mm的维护通道，正面留出操作与工件出料空间，后端接入气源与供电线路即可完成布设。

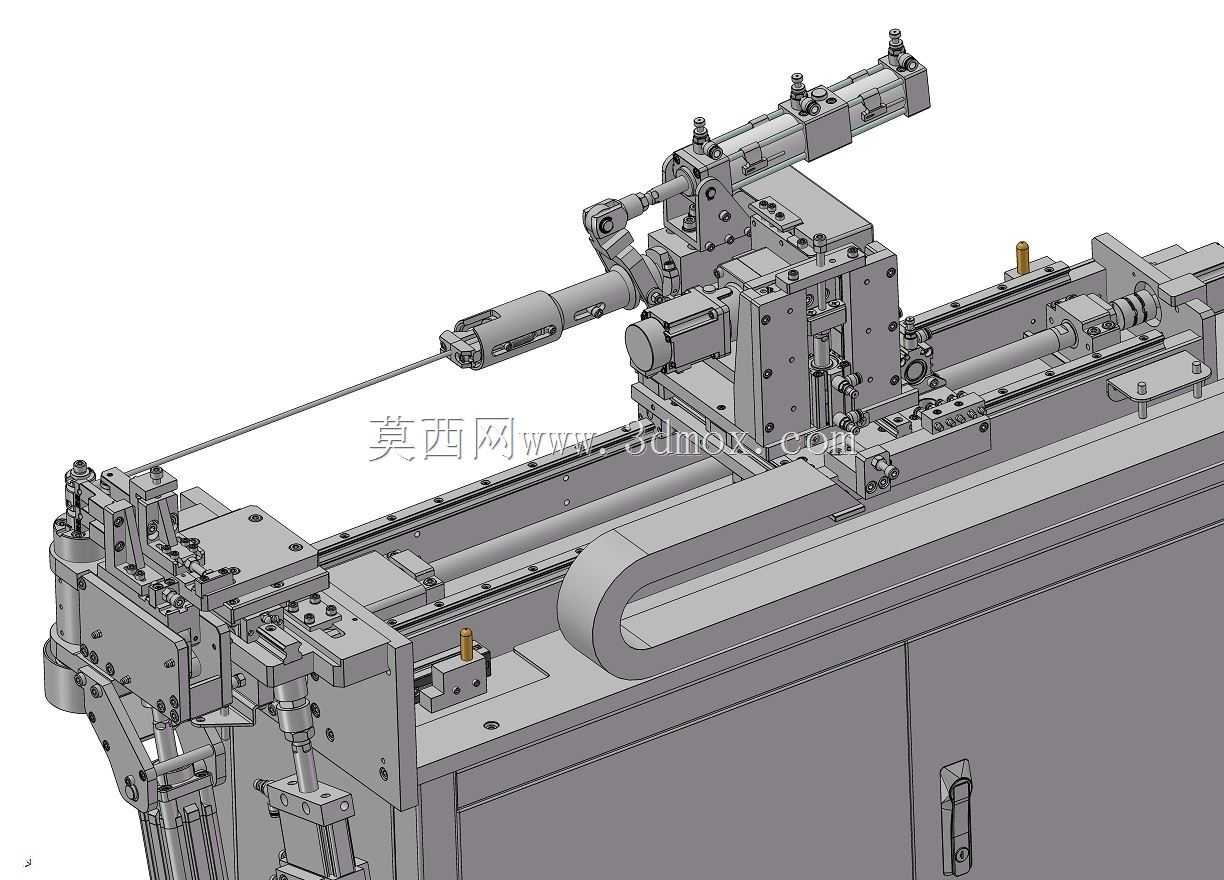

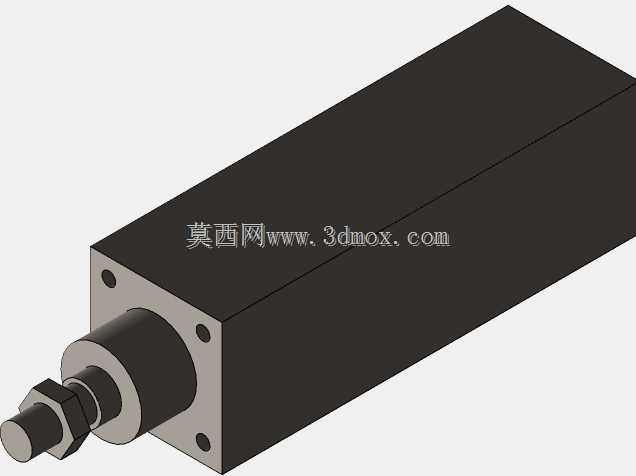

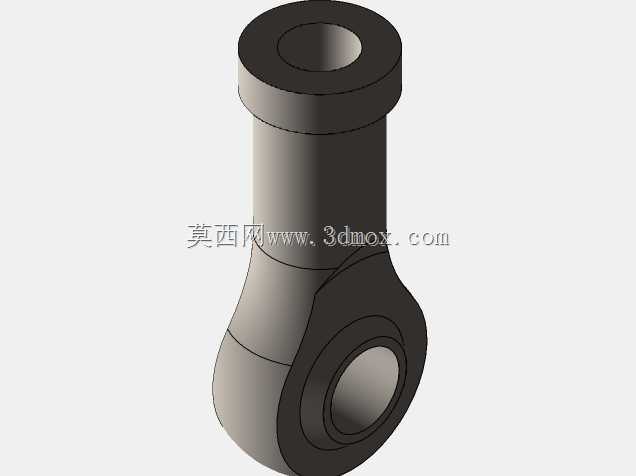

　　从执行端结构来看，设备左端为折弯执行机头，集成夹紧模座、弯折摆臂、导向定位块，弯折角度可通过摆臂行程参数灵活调整，可完成单角度弯头、多段连续不同角度弯折、U型弯等复杂管路形状；机头旁布置的校直机构对来料管材/线材预先做矫直处理，消除盘料自带的内应力与弯曲形变，避免送进过程中出现跑偏、长度误差累积的问题。设备台面上沿长度方向布置长行程直线送料模组，由伺服驱动配合夹持拖板完成定距送进，拖板上的夹爪可根据来料外径更换适配夹块，兼容不同直径的金属管材与硬线材，送进重复精度可稳定控制在常规管路加工的公差范围内。

　　设计过程中充分考虑了换型便捷性，所有与工件直接接触的夹紧块、折弯模、导向套都设计为快拆结构，切换不同规格产品时仅需更换对应工装件、调用预设工艺参数即可完成换产，不需要对主体传动结构做大规模拆解。机身台面四周做了挡边设计，避免加工过程中少量润滑冷却液滴落至地面，运动模组的传动部位全部设置半封闭防护罩，既防止操作人员误触运动部件，也能阻挡车间粉尘附着在导轨丝杠表面，延长核心传动件的维护周期。设备整体布局紧凑，将动力执行、工装夹持、控制收纳全部整合在单台机柜范围内，不需要额外搭配独立的送料架与裁切工位，非常适合中小批量多品种的管路加工车间使用，结构建模时完整还原了内部支撑筋板、紧固件排布、管线走向，可直接作为同类非标折弯设备开发的结构参考，也可用于产线布局阶段的干涉校验与工位模拟。
