半自动给袋式液体灌装包装机组

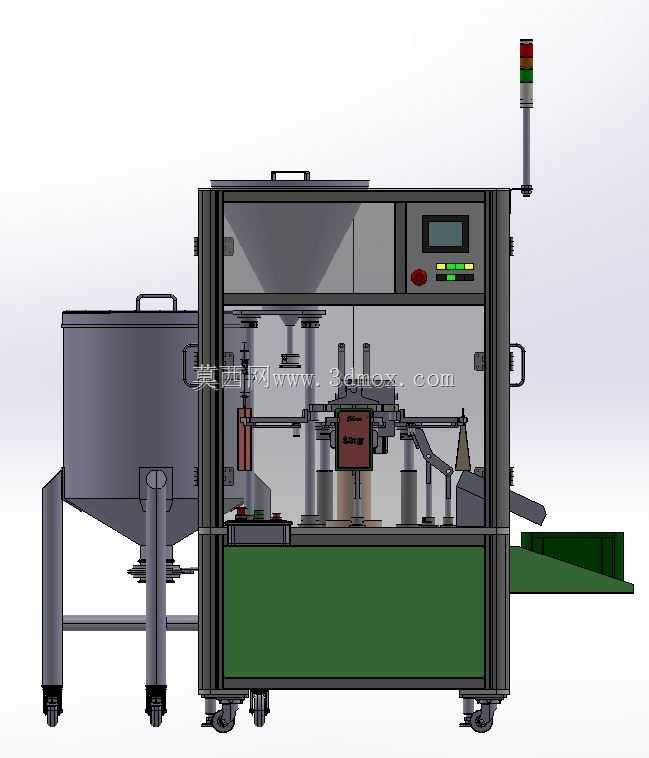

　　这套设备面向中小批量食品、调味品、日化液料的袋装封装场景，采用主机灌装工位与前置储料罐分体布置的结构形式。左侧锥底料仓承担暂存与恒压供料职能，锥斗底部布置输送管路，将物料送入主机内部的计量灌装阀；锥斗倾角按易流动液料的自流排空要求设计，支腿高度留出人工清理与管路检修空间，罐体顶部设置加料口与观察位，便于批次换料时清洗内壁。

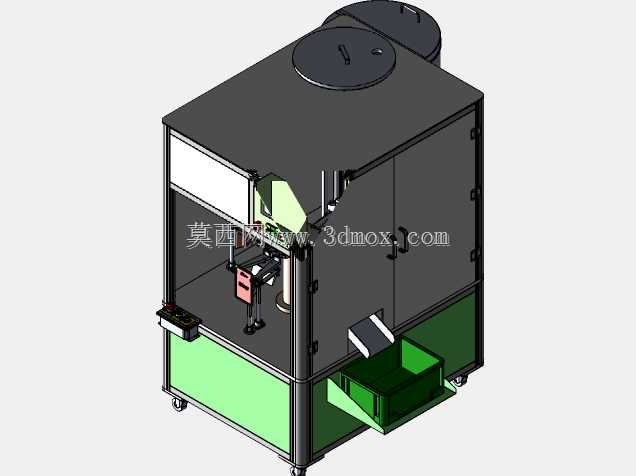

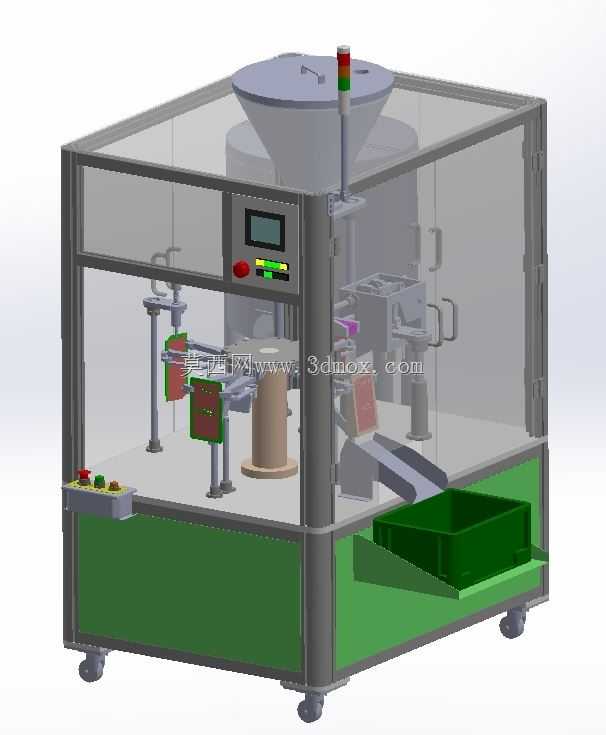

　　主机框架采用方管焊接拼装结构，四周封装透明防护门，既隔离灌装飞溅与人员误触，又能直接观察袋口撑开、定量充填、热封排出的连续动作。正面上部嵌入触控屏与操作按钮组，三色警示灯立柱安装在机架右上角，运行、待机、故障状态可在车间较远位置识别。下部绿色围板内布置气动阀岛、计量泵或活塞式定量机构、电气走线槽，管路与线缆分层敷设，避免液料渗漏区域与电气元件直接干涉。

　　工作流程上，空袋由人工或上料机构放置到取袋工位，旋转分度盘带动袋夹依次经过打码、开袋、吹气撑袋、灌装、振实、热封、冷却、成品输出工位；主机右侧伸出的绿色输送带承接封口后的成品袋，向下道装箱或复检工序流转。灌装头配置升降与防滴漏结构，充填时头部伸入袋口，减少液体挂壁与外溅，针对易起泡沫物料可调整灌装速度与提瓶轨迹。

　　布局尺寸方面，整机长宽高需结合车间通道预留，主机底部安装可调脚杯与移动脚轮组合，便于定位后调平；储料罐与主机之间的管路要预留拆卸空间，防护门开启半径、出料输送带延伸长度、顶部警示灯维护高度均属于现场安装必须校核的边界。建模时需重点还原分度盘袋夹间距、灌装阀行程、门体铰链开合、料仓支撑腿跨距以及输送带对接高度，这些尺寸直接决定设备能否嵌入现有包装车间，并影响换袋规格、更换计量缸与日常清洁的操作便利性。
