NEMA34步进电机挂载正时皮带张紧装置

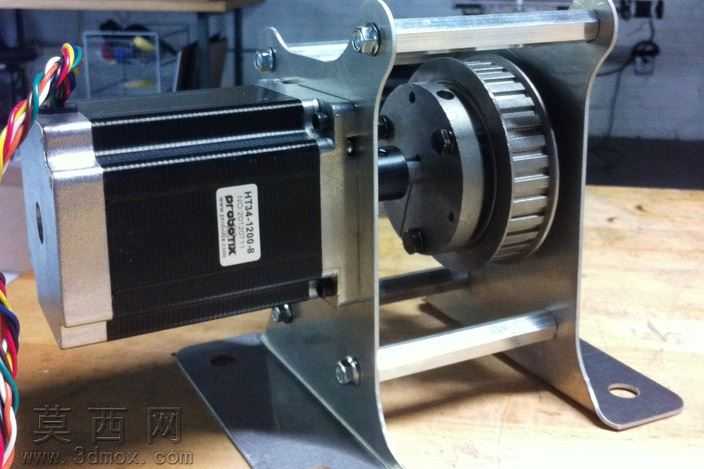

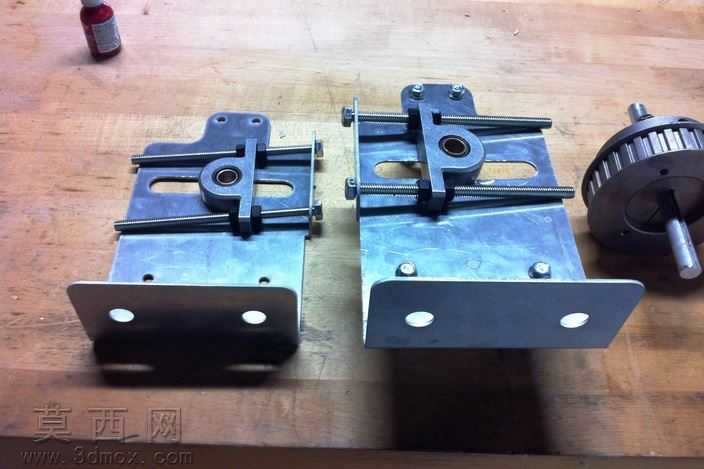

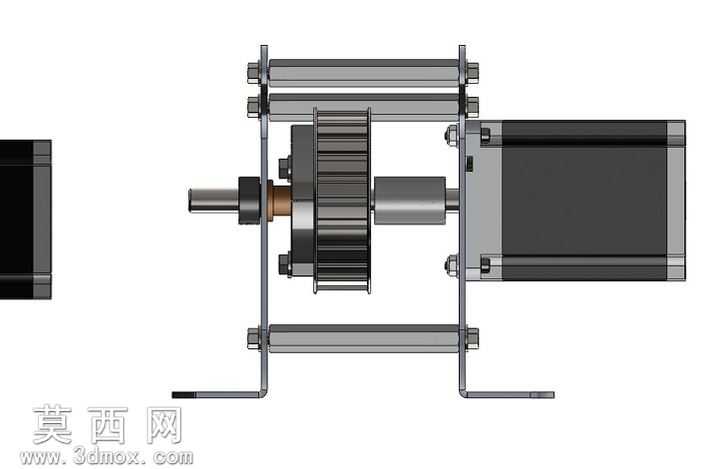

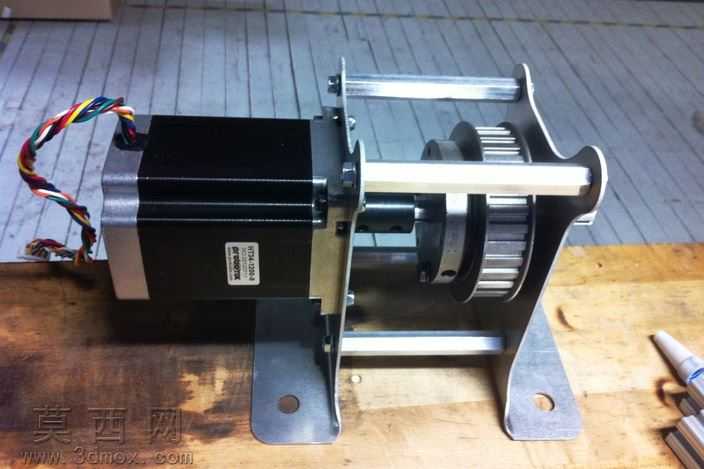

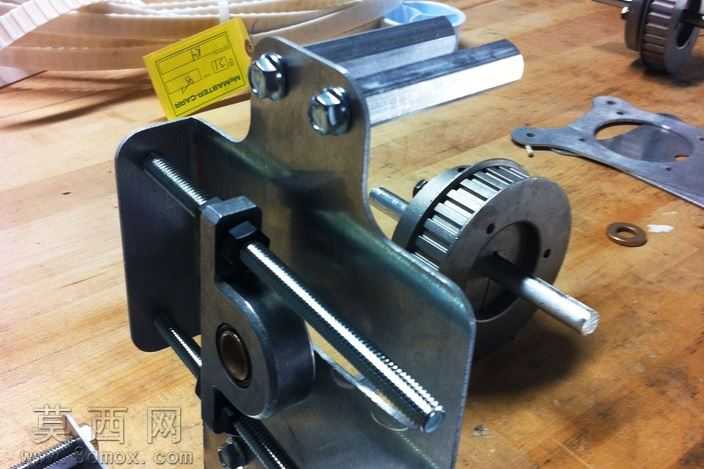

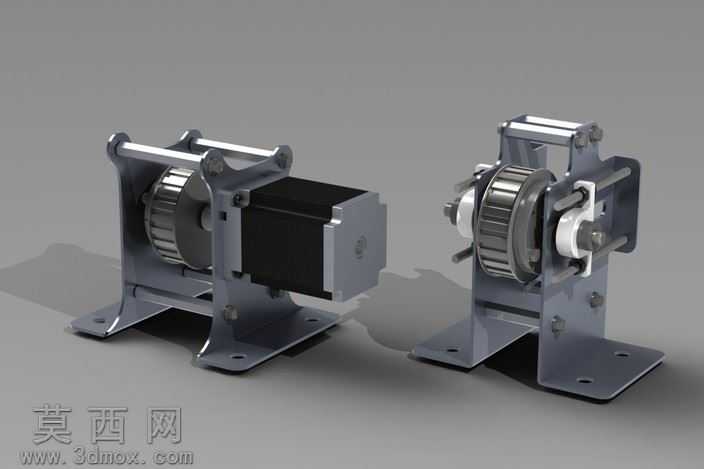

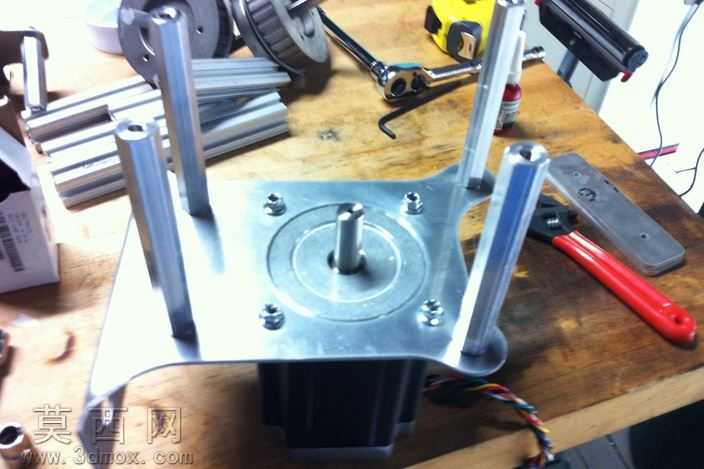

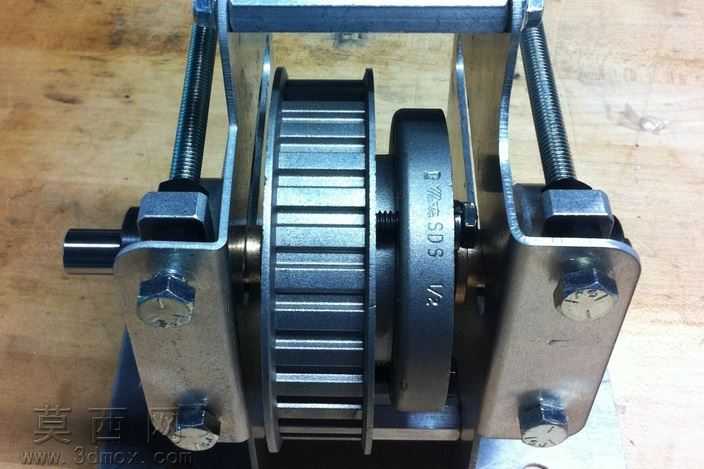

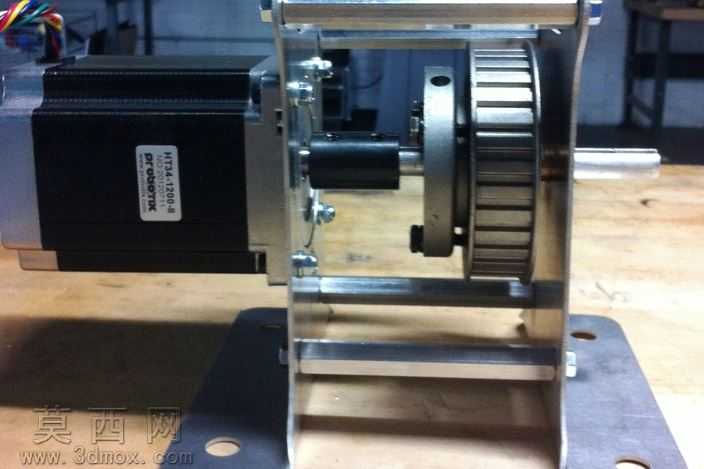

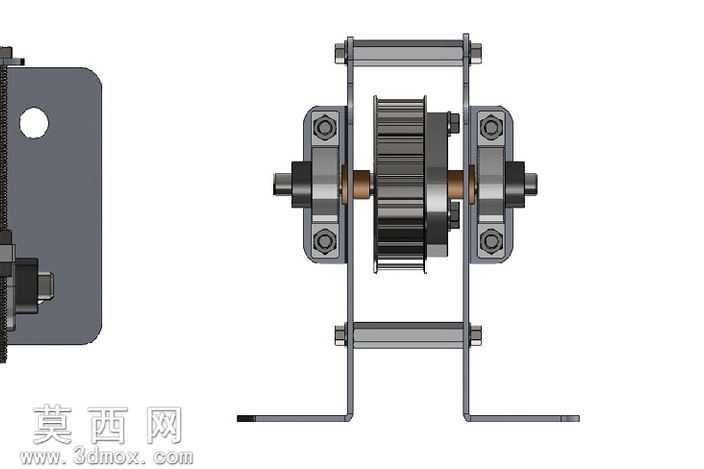

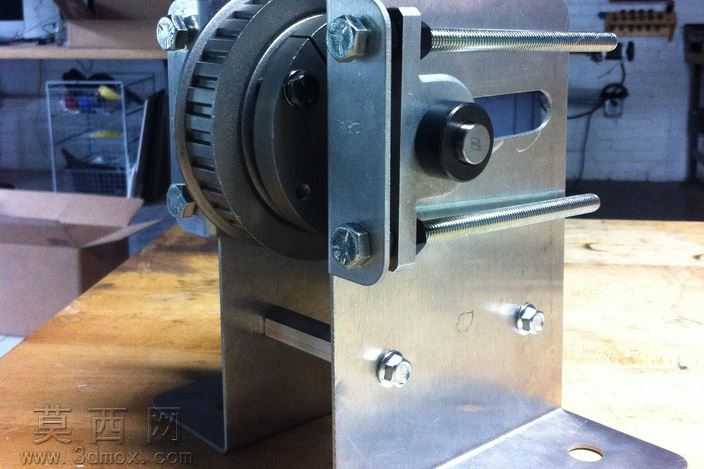

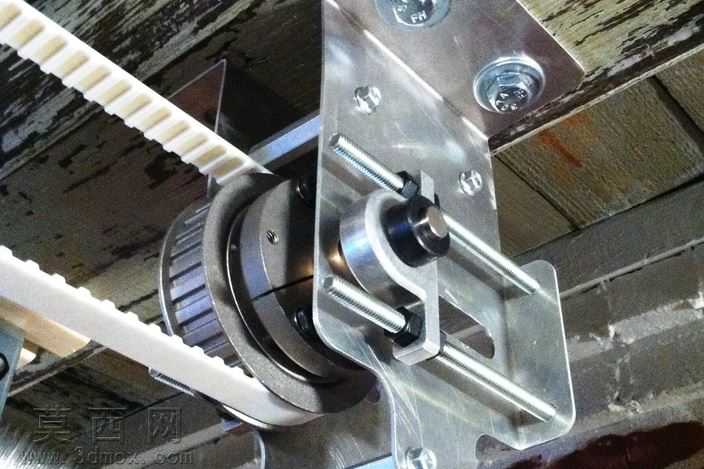

本装置为适配NEMA34规格步进电机的挂载与正时皮带张紧一体化结构，整体采用三维参数化建模完成，从功能需求出发完成全结构设计。建模过程中首先完成步进电机的安装基准定位，采用L型钣金折弯支架作为主体承载结构，支架底部设计多组安装腰型孔，可适配不同安装基面的固定需求，同时预留电机位置微调余量，方便初始装配时的对位调整。支架上部设计十字支撑结构，采用十六进制对称布局，保证结构刚性的同时控制整体重量，支撑部位的所有旋转接触面均设计青铜止推垫圈与配套衬套，有效降低传动过程中的摩擦损耗，提升旋转部件的使用寿命。张紧机构部分采用标准枕头轴承作为旋转支撑，搭配5/16英寸圆螺栓配合双螺母锁止结构，可通过调整螺母位置实现张紧轮的位置微调，从而精准控制正时皮带的张紧力度，避免皮带过松打滑或过紧加剧轴承磨损的问题。建模过程中对钣金件的折弯圆角、安装孔位的同轴度、螺栓连接的配合间隙都做了精准还原，渲染阶段采用金属磨砂材质表现钣金支架的金属质感，电机部分还原黑色端盖与金属机身的材质差异，皮带轮与张紧轮做金属电镀质感处理，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑装配工艺性，所有紧固件均采用标准件，降低加工与采购成本，整体结构紧凑，可直接集成到各类需要正时皮带传动的自动化设备中，为步进电机的动力输出提供稳定的张紧保障，有效提升皮带传动的精度与运行稳定性，减少后期维护调整的频次。皮带轮部分参考McMasterCarr 6495 k318型号的外形尺寸做适配建模，保证与标准皮带的匹配度，整体结构无冗余设计，所有部件均服务于电机固定与皮带张紧的核心功能。
