苏霍伊SU34战机主起落架收放机构

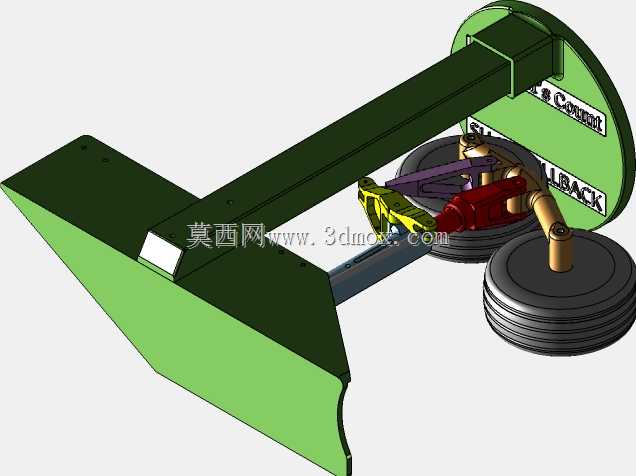

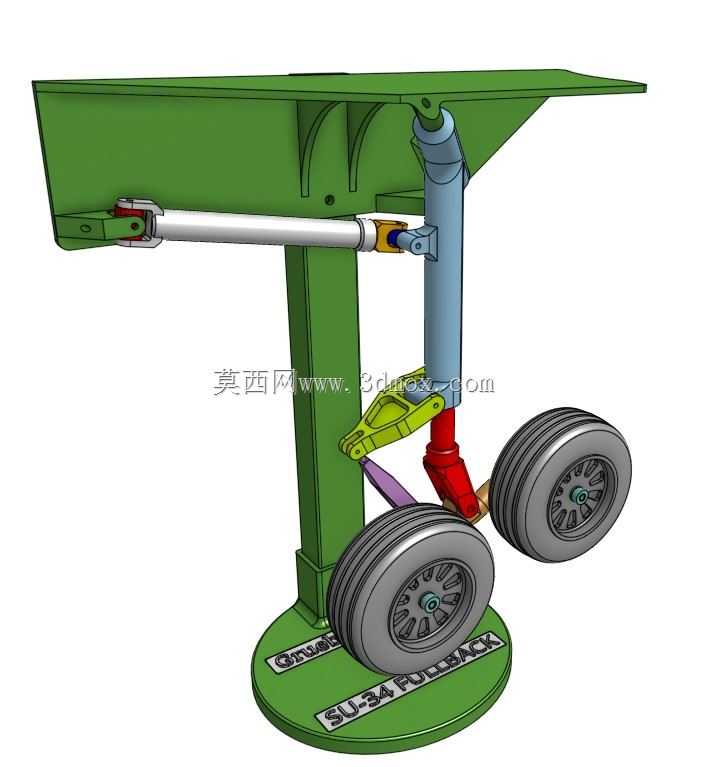

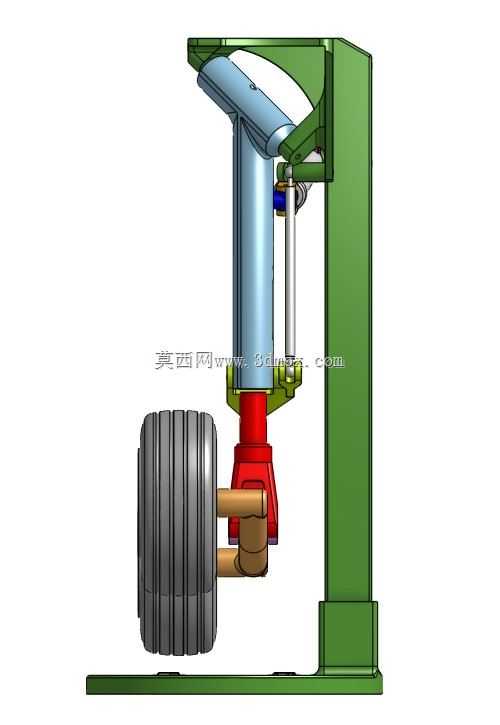

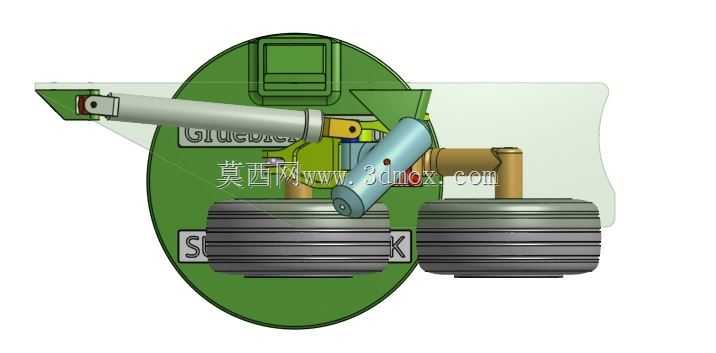

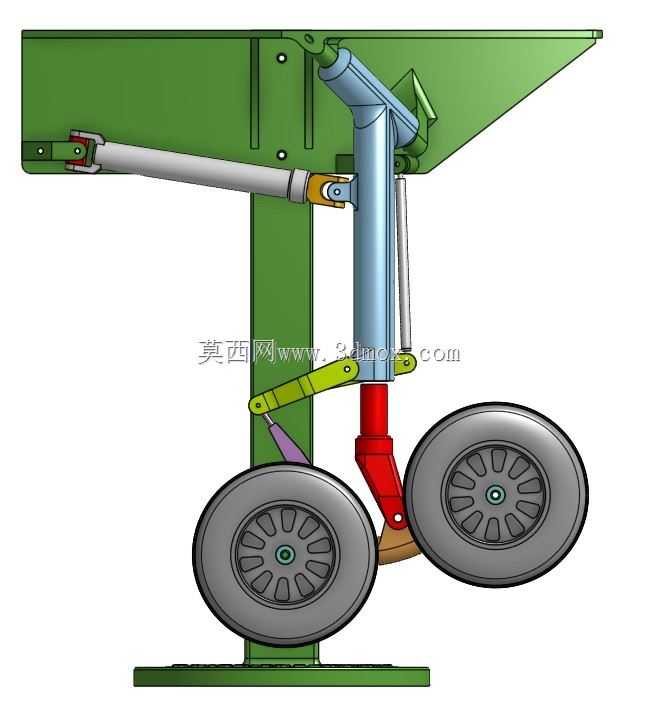

　　该套三维结构对应苏霍伊SU-34战斗轰炸机边后卫主起落架，完整呈现了重型战术飞机主着陆支撑系统的机械构成，包含上机翼安装承力梁、双腔油气缓冲支柱、横向收放作动筒、双轮轮轴组件、扭力臂、下位锁连杆、收放轨迹约束摇臂以及机轮刹车安装接口，所有铰接点、衬套配合位、管路避让空间均按实机装配关系搭建，可直接用于航空起落架原理教学、收放运动仿真、结构干涉校核以及航空维修实训场景。

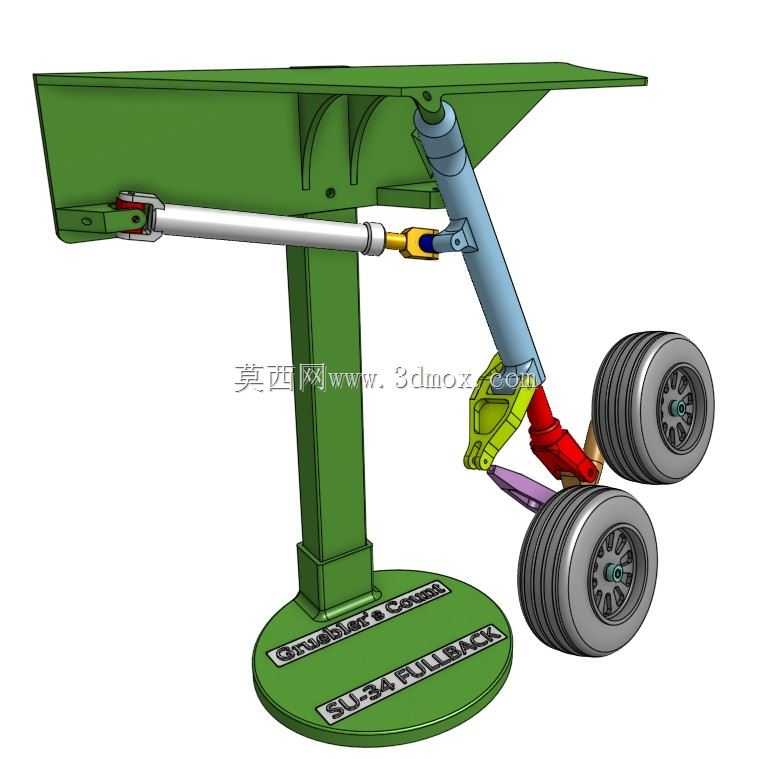

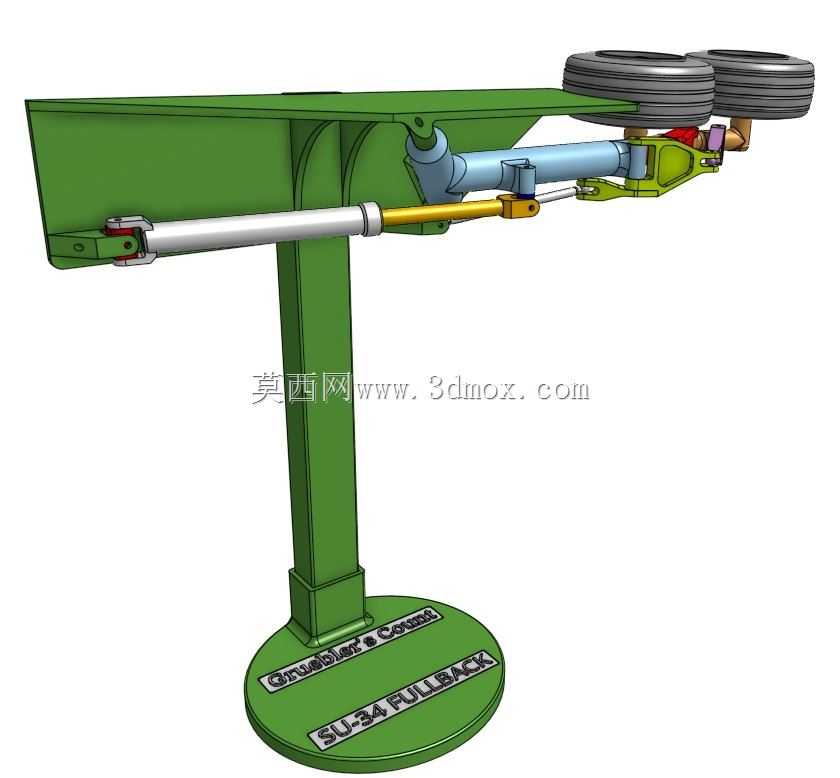

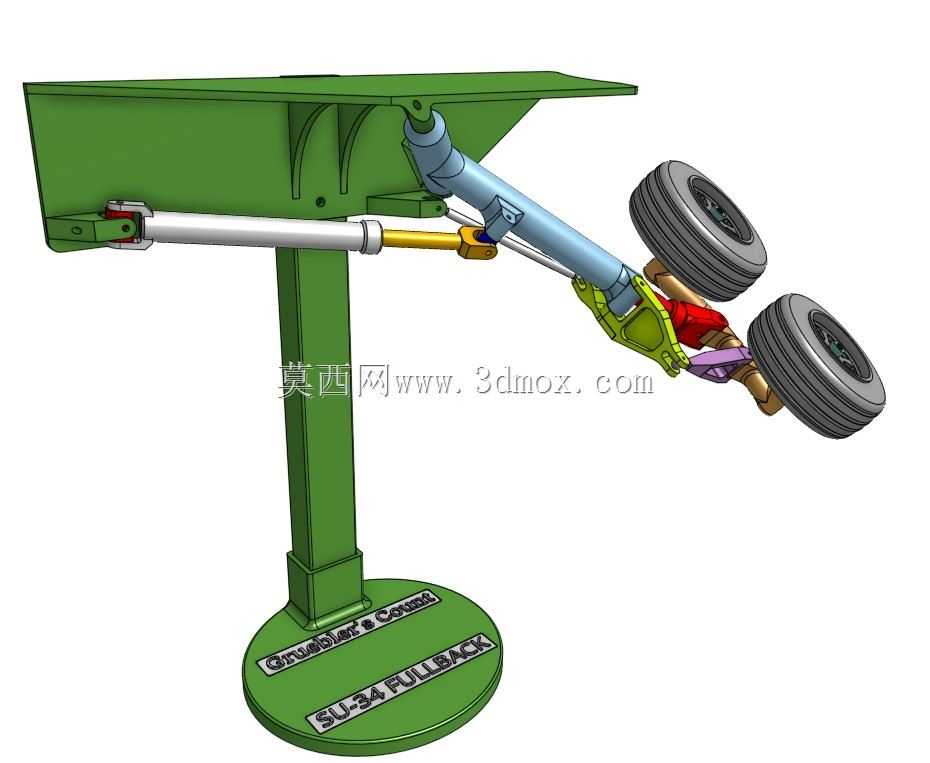

　　从实际使用功能来看，主起落架承担飞机着陆冲击缓冲、地面滑跑支撑、转弯载荷传递以及停机静载承载四项核心任务。模型中竖直布置的主缓冲支柱为油气式结构，支柱外筒与机身承力框通过双耳铰接座连接，内部活塞杆向下延伸连接轮架，着陆时轮胎触地产生的垂向冲击先经低压轮胎初步吸能，再由支柱内油液流经阻尼孔产生热能耗散，配合高压氮气腔的弹性回复，将峰值冲击载荷限制在机身结构允许范围内。横向布置的银色作动筒为液压收放执行件，一端铰接在机翼承力梁内侧支座，另一端与缓冲支柱中部摇臂相连，收起时高压油推动活塞杆伸出，带动整个支柱绕上铰接点向机翼根部轮舱方向翻转，放下时活塞杆回缩并带动下位锁连杆进入死点锁止位置，防止着陆过程中支柱意外折叠。

　　双轮并列布局是该机型主起落架的显著特征，相比单轮结构，双轮可将地面载荷分散到两个轮胎接地区域，降低野战简易跑道的道面压强，适配SU-34重载出击时在前线土质跑道起降的需求；轮架上的红色构件为刹车作动管路安装座，预留了液压刹车导管、防滑刹车传感器的走线空间，扭力臂则上下环抱缓冲支柱的内外筒，防止支柱内外筒发生相对转动，保证机轮航向始终与飞机纵轴平行。

　　设计思路上，整套机构优先保证收放轨迹不与机翼油箱、翼下挂点发生运动干涉，承力梁采用厚板焊接加筋结构，将着陆冲击载荷均匀扩散到机翼多个翼梁接头处；所有铰接点均采用带自润滑衬套的双耳连接，补偿装配误差并降低起降反复摆动带来的磨损。安装边界方面，上机翼安装法兰需贴合机翼下表面承力蒙皮，收放全程轮组最高点需完全收入轮舱轮廓内，作动筒两端铰接点间距需预留足够行程余量，缓冲支柱压缩行程末端设置机械限位，避免轮胎碰撞机翼蒙皮，轮距宽度需保证飞机大侧风着陆时不会发生侧翻，整体结构在满足强度冗余的前提下尽可能控制重量，适配战机高机动飞行的载荷要求。
