米格23战机单轮主起落架收放机构

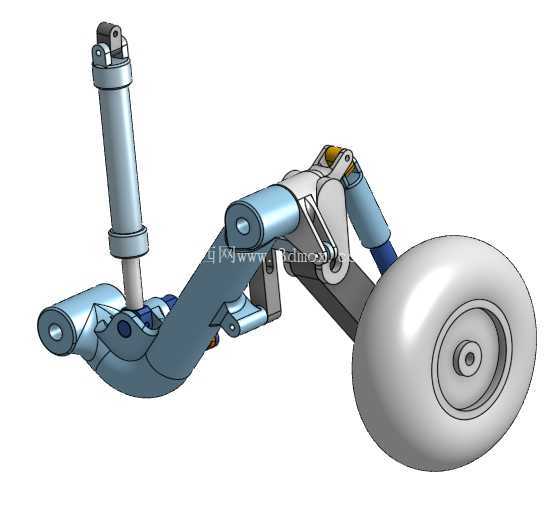

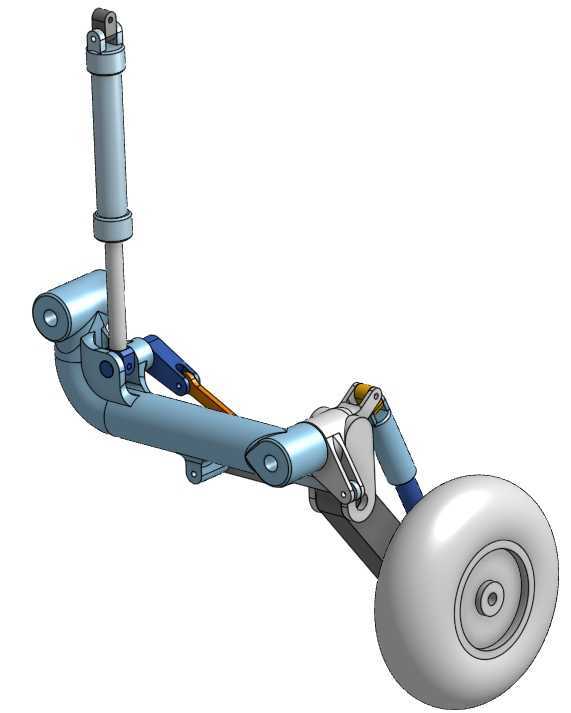

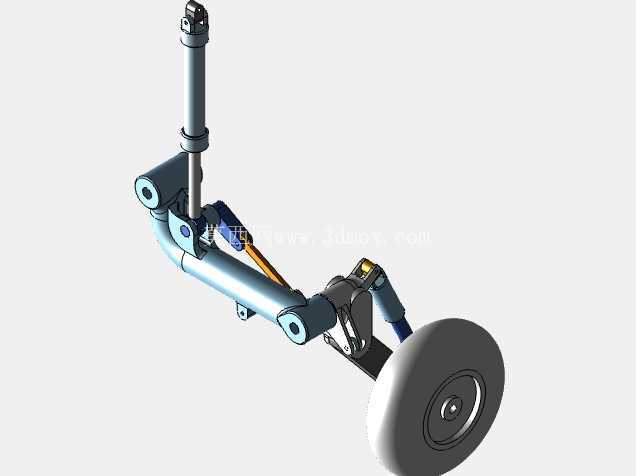

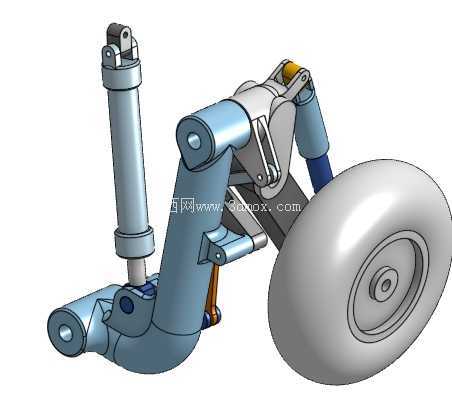

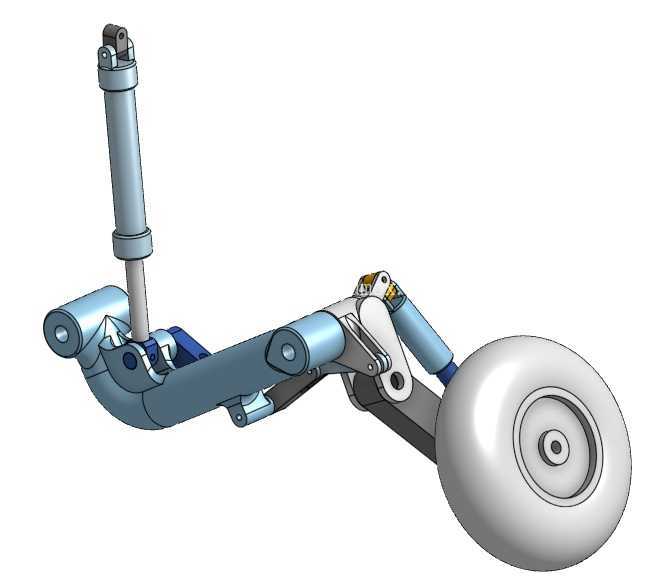

　　这套起落架结构对应变后掠翼歼击机的单轮主着陆支撑单元，整套机构围绕着陆冲击缓冲、地面滑跑承载、飞行阶段收放锁定三个核心工况展开设计，三维数模完整还原了从机身铰接支点到机轮转轴的全部传力路径，没有省略作动连杆、锁扣位置和缓冲支柱的分段配合关系，结构拆解后可以清晰看到每一处铰接点的同轴度约束和运动间隙预留。

　　从实际使用场景来看，这类起落架布置在机身两侧主承力框附近，着陆瞬间轮胎首先接触跑道，垂直方向的冲击载荷先经轮轴传递到摇臂铰接节点，再通过斜向布置的油气缓冲支柱逐级耗散冲击能量，避免硬着陆的峰值载荷直接传递到机身蒙皮和内部框梁结构。地面滑跑阶段，摇臂会随跑道起伏绕主铰接点小幅度摆动，缓冲支柱内部的油液节流孔提供阻尼，抑制飞机在滑行过程中的上下弹跳，刹车时产生的纵向力矩则通过下部扭力臂和侧撑杆共同传递，不会让支柱单独承受扭转载荷。

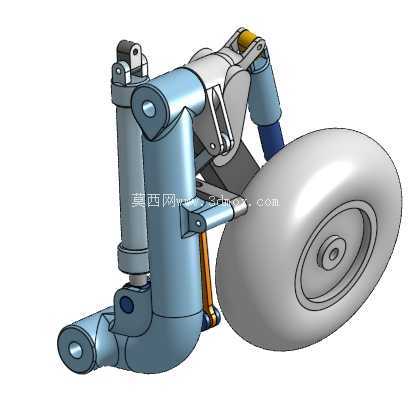

　　收放动作的实现逻辑在数模里体现得非常明确：主承力摇臂的根部铰接在机身加强框的安装支座上，整套支柱-机轮组件可以绕这个支点向机身内部的起落架舱转动，驱动动作由小型液压作动筒提供，作动筒两端分别铰接在机身固定结构和摇臂中段的耳片接头上，伸出时将起落架放下并推动锁扣进入到位卡槽，收回时拉动整套机构翻转进入舱内，全程连杆的运动包线都经过校核，不会和周边机身结构、管路以及舱门开启轨迹发生干涉。侧方布置的斜撑杆在放下到位后会形成稳定的三角形支撑构型，承担飞机转弯、侧风着陆时产生的侧向载荷，收放过程中撑杆会随动折叠，不会额外占用舱内空间。

　　外形与安装边界方面，整套机构展开状态下从机身铰接面到机轮触地面的垂向高度匹配战机的机身离地间隙，机轮采用单轮宽幅轮胎设计，轮胎宽度和轮辋直径适配该机型的着陆重量，不需要采用双轮布局即可分散跑道面压。缓冲支柱为两段式套筒结构，上段外筒通过顶部铰接座连接机身承力点，下段活塞杆连接摇臂结构，套筒配合段预留了足够的伸缩行程，能够覆盖着陆压缩、滑行缓冲、最大弹跳三种极端位置的行程需求。所有铰接位置都采用双耳片配单耳叉的连接形式，销轴贯穿两侧支点，载荷对称分布，不会出现单侧耳片受偏载撕裂的问题。

　　设计思路上整套结构没有采用复杂的多轮小车布局，完全围绕轻型歼击机的重量区间和机身内部空间约束做取舍：把缓冲、收放、侧向支撑三个功能拆分给独立的构件承担，缓冲支柱只负责轴向的冲击阻尼，不额外承受弯矩；斜撑杆只承担二力杆的拉压载荷，不需要做复杂的抗弯截面；收放作动筒仅输出推拉力，不参与着陆工况的主传力路径，各个构件的受力边界清晰，既降低了单个零件的制造难度，也让维护时的故障排查更直接，磨损后的销轴、衬套可以单独更换，不需要整体拆解支柱。数模中各构件的相对位置完全还原实机的装配关系，转动副的运动行程可以直接在三维环境中做运动仿真，验证收放全过程的干涉情况，也能作为航空起落架结构教学、轻型飞机起落架参考设计的直观样例，清晰展示军机起落架如何在有限的舱体空间里兼顾承载强度与收放可靠性。
