勒氏JU-388飞机起落架结构三维设计

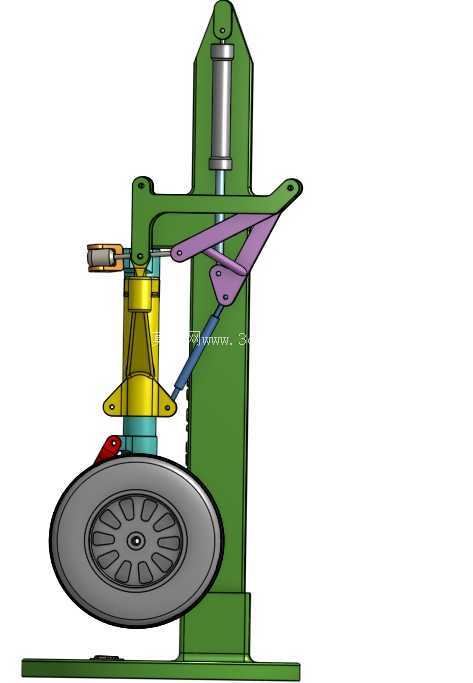

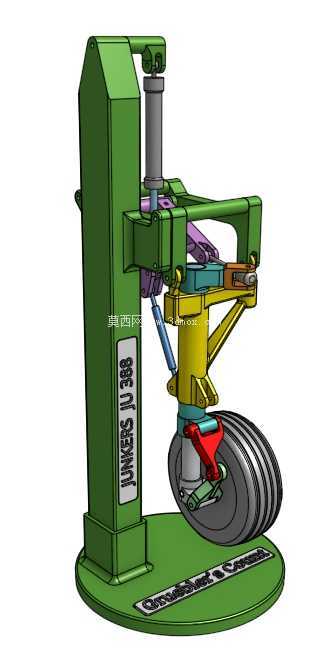

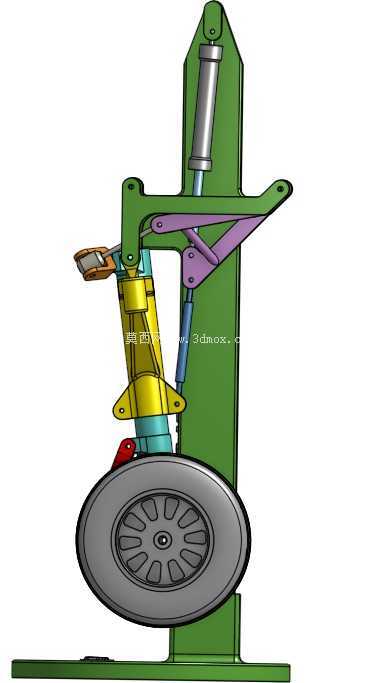

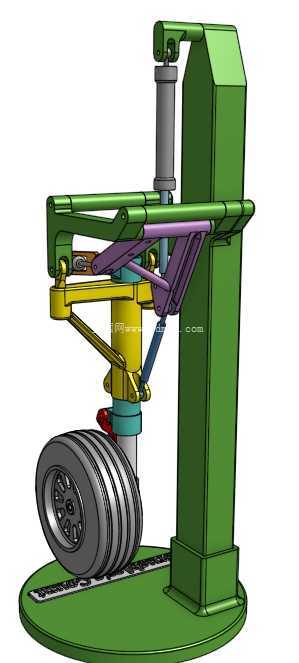

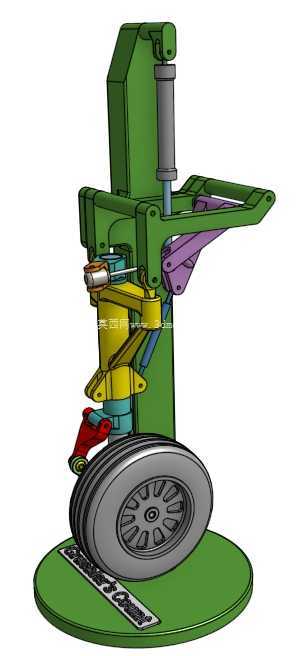

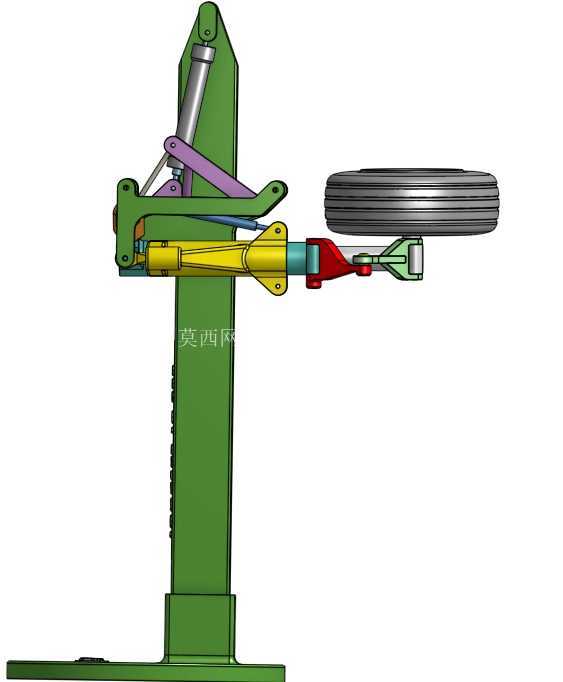

　　这套起落架结构的设计核心围绕飞机起降阶段的载荷承载与冲击缓冲需求展开，区别于地面行走机构的设计逻辑，航空起落架需要同时承受垂直方向的着陆冲击、滑跑阶段的交变载荷以及地面转向、制动带来的横向载荷，因此在结构布局上采用了支柱式主承力结构搭配多连杆收放定位的组合方案。主承力支柱集成了油气缓冲的核心功能段，外部的绿色承力臂作为主要的载荷传递构件，将机轮接收到的地面载荷通过铰接点传递到机身连接端，多组紫色的连杆构件负责在起落架放下状态下完成锁止定位，避免着陆冲击下结构出现非预期位移，同时在收放过程中引导机轮完成预定轨迹的转动，适配机身内部的收纳舱空间边界。

　　从实际应用场景来看，这类起落架主要适配中型军用作战飞机的起降需求，需要在硬质跑道、前线简易铺装跑道等不同场地条件下完成作业，因此机轮采用了大直径的单轮结构，轮胎接触面的宽度经过匹配计算，能够在合理的接地压强范围内分散机身重量，避免在简易跑道上出现机轮陷滞的问题。轮毂部分的辐板式结构在保证强度的前提下尽可能降低了旋转惯量，减少制动过程中的能量负荷，轮毂中心的铰接轴与支柱下端的转向机构联动，能够在地面滑行阶段完成小角度转向调整，配合飞机的尾轮或差动刹车实现地面机动。

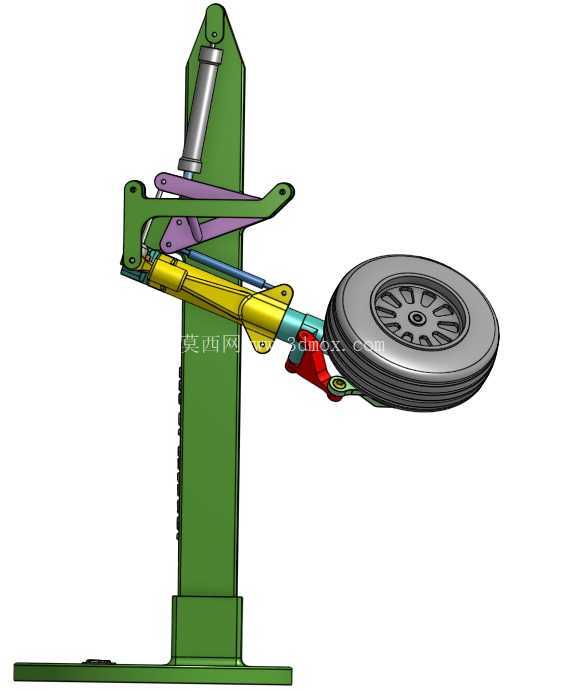

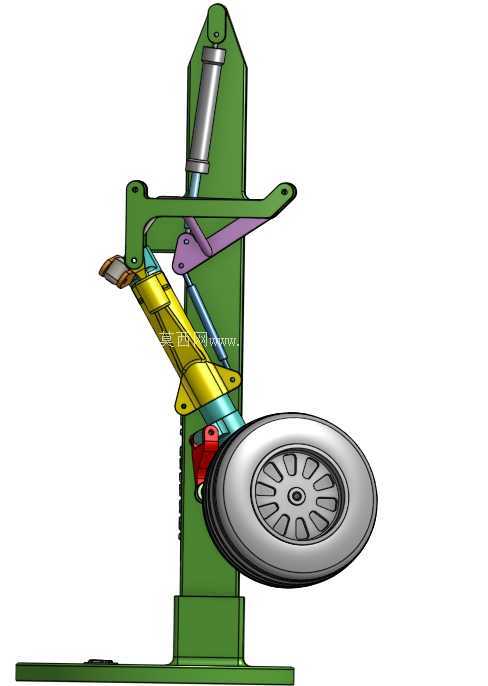

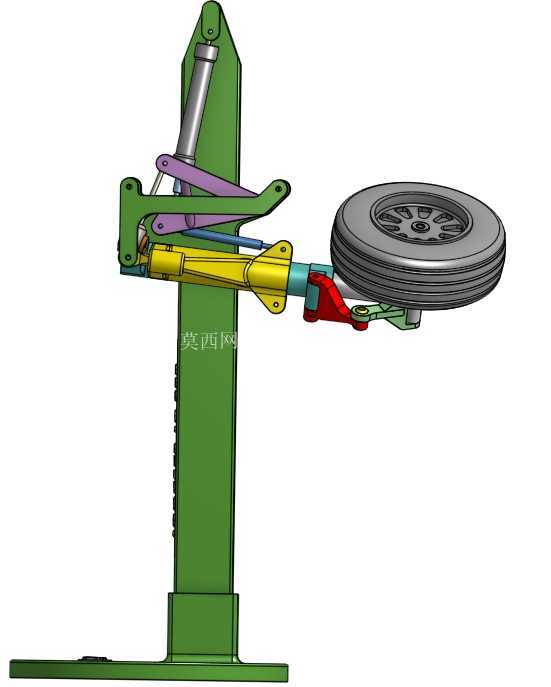

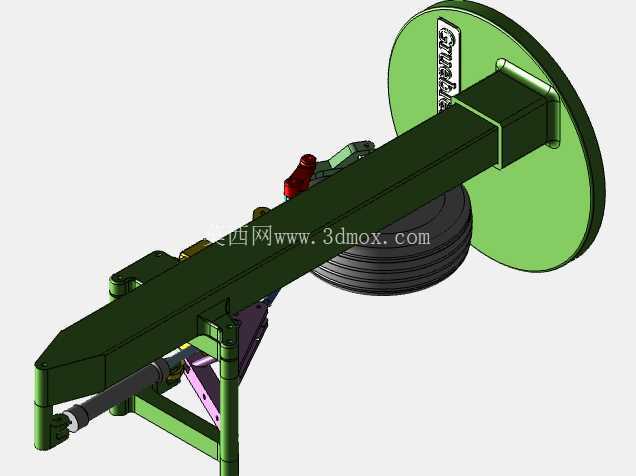

　　设计过程中首先需要明确的是安装边界约束，主支柱上端的铰接点位置需要匹配机身翼根或机身下部的承力框结构，收放作动筒的连接点需要预留足够的安装空间，避免收放过程中连杆与机身蒙皮、内部管路出现运动干涉。整套结构的运动行程经过反复校核，当起落架完全收起时，机轮会随连杆转动进入机身收纳舱，此时支柱整体处于水平收纳状态，外部的舱门能够完全闭合，不会额外增加飞行过程中的气动阻力；当起落架放下锁止后，各连杆处于过死点位置，能够依靠结构自身的几何特性承受着陆冲击，不需要持续提供作动力维持锁止状态，提升了系统的可靠性。

　　缓冲结构的设计是整套起落架的核心功能部分，支柱内部的油气缓冲腔能够在着陆瞬间通过油液流过节流孔的阻尼作用消耗冲击能量，同时压缩气体提供回弹阻尼，避免飞机在滑跑过程中出现持续的弹跳。外部的黄色作动段是缓冲行程的外露部分，表面做了耐磨处理，能够在反复伸缩过程中避免沙尘、雨水侵蚀内部密封结构，支柱旁侧的蓝色管路是刹车系统的液压管路，沿着承力臂表面固定排布，走线位置避开了所有运动铰接点，防止收放过程中出现管路磨损、弯折漏油的问题。

　　在细节结构处理上，所有连杆与承力臂的铰接点都采用了带自润滑衬套的铰接结构，能够在长期使用过程中减少铰接部位的磨损量，降低维护频次。承力臂上的多个减重孔在保证结构强度、刚度满足载荷要求的前提下，尽可能降低了整套起落架的结构重量，这对于航空装备而言至关重要，每一克的结构减重都能转化为有效载荷或航程的提升。机轮上方的红色小构件是停机锁的触发部件，当起落架完全放下并承受机身重量时，该部件会被压下触发锁止信号，告知飞行员起落架已经处于可靠的承载状态，避免出现未锁止就着陆的风险。

　　从安装维护的角度考虑，整套结构采用了模块化的设计思路，机轮组件可以单独拆卸更换，缓冲支柱可以整体从承力臂上拆下进行密封件更换或油液补充，连杆构件的铰接销都采用了快拆结构设计，不需要复杂的专用工具就可以完成现场维护作业。所有承力构件的材料选型都围绕航空场景的高低温耐受、抗疲劳需求展开，承力臂采用高强度铝合金锻件加工成型，连杆构件采用合金钢材料，在保证强度的同时控制整体重量，结构的应力集中部位都做了圆角过渡处理，避免长期交变载荷下出现疲劳裂纹。

　　整套结构的运动仿真过程中需要反复校核收放轨迹的合理性，确保在整个收放行程中，机轮、支柱、连杆之间不会出现干涉，同时作动筒的推力行程能够匹配整个运动过程的载荷变化，在起落架即将到达放下锁止位置和收起到位位置时，设置有缓冲阻尼结构，避免刚性撞击损坏构件。地面滑跑过程中，起落架还需要具备一定的侧向摆动余量，能够在跑道不平整时自适应调整机轮角度，减少轮胎的偏磨，同时将侧向冲击载荷均匀传递到机身承力结构上，避免局部载荷过大造成结构损伤。
