卡特琳娜飞机主起落架结构设计

这套起落架结构模型还原了两栖飞机主起落架的完整机械构成，覆盖从机身连接端到机轮接地端的全部传力路径，可直接用于航空结构教学、起落架原理验证以及相关改装设计的参考基准。从实际应用场景来看，这类主起落架主要承担飞机地面滑跑、着陆冲击、地面转向及停机支撑的全部载荷，在两栖飞机上还需要兼顾水上起降时的收放避让需求，避免结构突出机身破坏水动外形，因此整套机构的收放轨迹、锁止位置、缓冲行程都经过多轮迭代匹配。

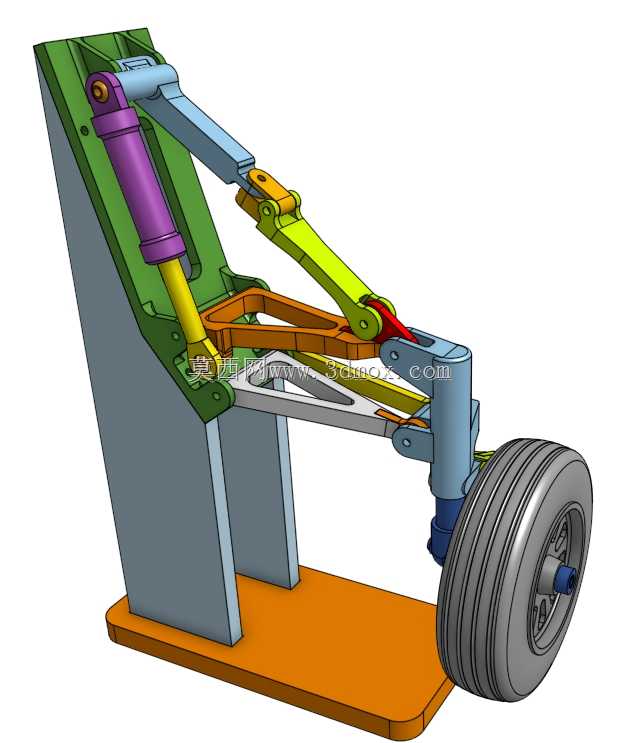

从功能特性上拆解，整套结构分为缓冲支柱、收放连杆组、扭力臂、机轮安装轴、机身连接支座几个核心模块。缓冲支柱采用油气缓冲的典型构型，外筒与活塞杆的配合段预留了足够的导向长度，避免着陆冲击时出现卡滞，支柱上端通过铰接耳片与机身主承力框连接，下端通过轮轴连接双轮结构，能够将着陆时的垂直冲击载荷通过油液阻尼、气体压缩逐步耗散，避免冲击直接传递到机身结构。收放机构采用多连杆联动设计，不同长度的连杆通过铰接点配合，在作动筒的驱动下能够带动整个起落架绕主铰接点转动，完成收放动作，连杆的铰接点位置经过反复校核，既保证收放过程中不会与机身结构、护板产生干涉，也能在放下锁止后形成稳定的三角支撑结构，将地面载荷均匀传递到机身承力结构上。

扭力臂组件分为上下两段，分别固定在缓冲支柱的外筒和活塞杆上，中间通过铰接点连接，既不干涉缓冲支柱的上下伸缩动作，又能传递机轮的转弯扭矩、刹车扭矩，避免活塞杆在外筒内发生相对转动，保证机轮始终保持正确的航向。机轮部分采用双轮构型，轮胎带有模拟的胎面花纹，轮毂上预留了刹车组件的安装接口，能够匹配航空机轮的刹车盘安装尺寸，满足地面滑跑减速的需求。

设计思路上，整套结构优先保证传力路径的合理性，所有承力铰接点都采用耳片加销轴的连接形式，耳片厚度、销轴直径都按照航空结构的载荷系数进行匹配，避免出现应力集中的薄弱点。收放连杆的布局充分利用了机身起落架舱的内部空间，收起到位后整个起落架能够完全收纳进舱内，不会突出机身外表面，减少飞行过程中的气动阻力。缓冲支柱的倾斜角度经过优化，在着陆接地时能够同时承受垂直方向和航向的载荷，避免支柱承受过大的侧向弯矩。

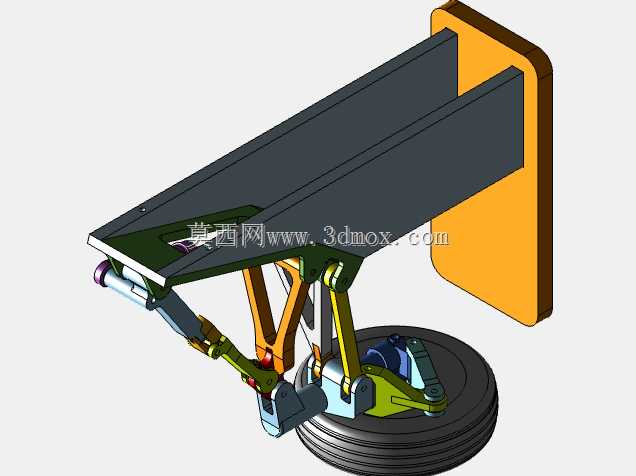

从安装边界来看，整套起落架的上端连接支座带有多个安装孔位，能够直接与机身的主承力框贴合安装，安装面的平面度、孔位间距都按照实际装配公差设计，保证装配时不需要额外修配。放下状态下，机轮最低点到机身连接面的高度符合两栖飞机的地面离地间隙要求，能够满足地面滑跑时的擦地角需求，避免起飞着陆过程中尾部或机身其他部位擦碰地面。收放过程中，整个机构的转动包络经过完整的运动仿真验证，所有连杆、支柱、机轮在运动过程中都不会与周边结构产生干涉，收放到位后有对应的锁止位置，能够保证空中收上后不会意外落下，地面放下后不会意外收起。

对于结构设计从业者来说，这套模型可以直观参考航空起落架的连杆布局思路、缓冲结构设计、铰接点的载荷分配方式，尤其是多连杆收放机构的点位设计逻辑，能够为同类收放机构的设计提供成熟的参考方案，避免在运动干涉、传力路径设计上走弯路。模型中各个零件的配合关系都按照实际装配关系搭建，可直接用于运动仿真演示，直观展示起落架收放、缓冲压缩的完整动作过程。
