B1轰炸机多轮支柱式起落架结构

　　该结构围绕大型可变后掠翼轰炸机主起落架的承载、缓冲、收放和地面滑跑需求展开，整体采用支柱加斜撑杆的多轮小车式布局，适用于高起飞重量、高着陆冲击载荷以及较长跑道滑跑工况。与单轮或双轮起落架相比，四机轮布置能够把机轮接地压力分散到更大面积上，降低对跑道道面的局部压强，同时在刹车、转弯和不平道面滚动过程中保持更稳定的支撑状态。

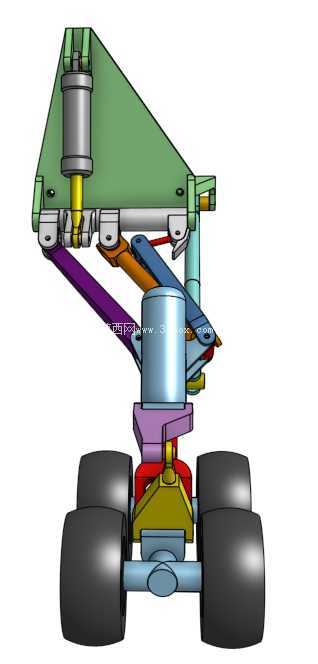

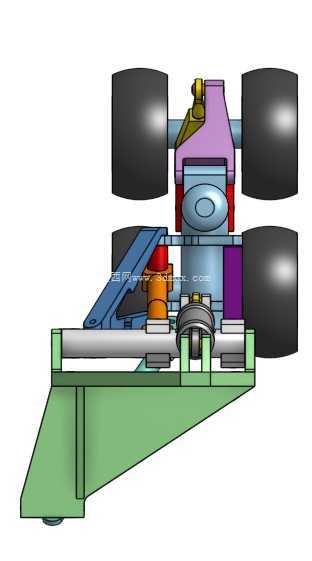

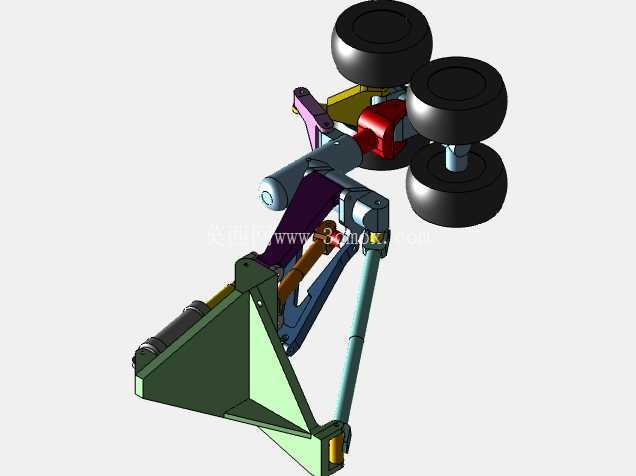

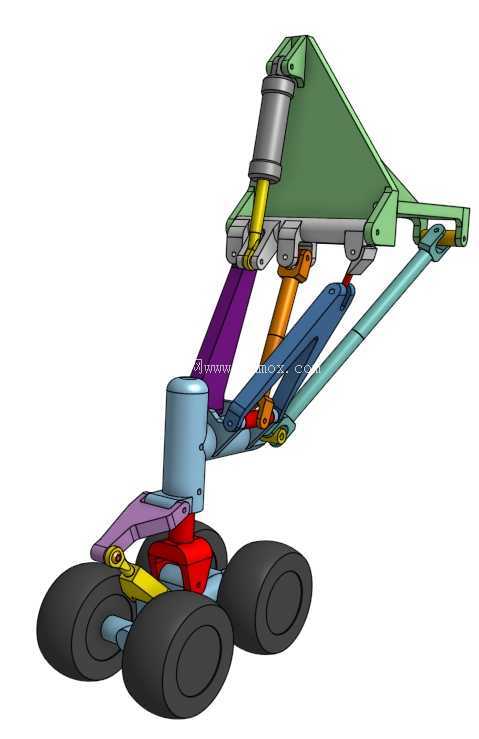

　　模型中最醒目的部分是绿色三角承力架，它构成起落架与机身或机翼承力框之间的主要传力路径。该构件并非单纯外形包覆件，而是承担着陆冲击、轮胎反力、刹车力矩和收放作动载荷的关键结构。三角构型在有限收放空间内兼顾刚度与重量控制：上部铰接点用于将主载荷传入机体加强框，下部与缓冲支柱、斜撑杆和作动连杆形成多约束连接，避免支柱在侧向力作用下产生过大偏转。实际设计时，这类承力架通常需要结合锻件、机加工接头和钣金蒙皮组合建模，铰接孔位置还要预留衬套、轴承和润滑通道。

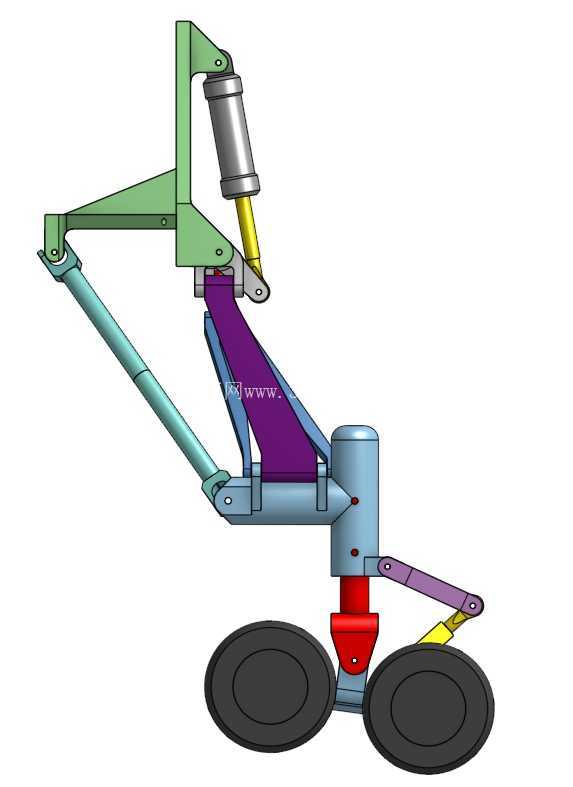

　　缓冲系统由竖直布置的油气支柱及相关传力筒件体现。支柱上端与承力结构连接，下端通过转向或承载接头接入轮架，着陆时轮胎先吸收一部分冲击，随后油气支柱通过活塞压缩、油液节流和气体压缩实现阻尼耗能。模型中灰色筒段、黄色活塞杆以及红色下部接头的层次关系，清楚表现了伸缩行程和载荷传递方向。工程建模时需要重点检查支柱全伸长、静压缩、最大冲击压缩等状态下的空间包络，尤其要确认活塞杆、轮架、扭力臂和舱门边缘之间不存在干涉。

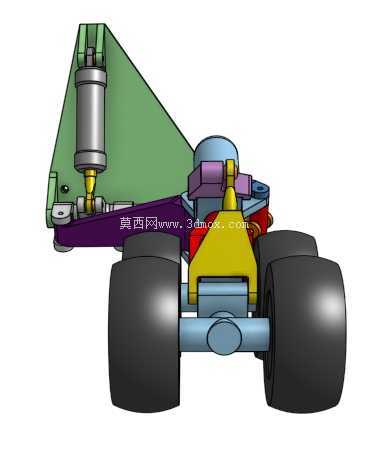

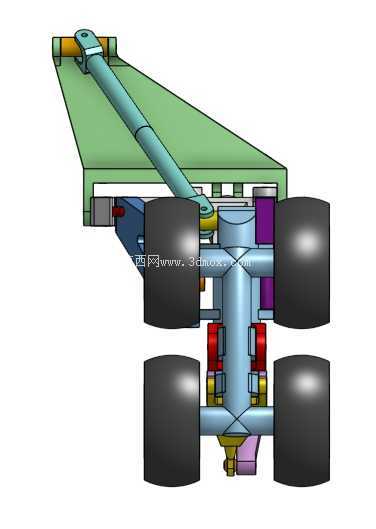

　　轮架部分采用多轴并列机轮方案，四个黑色轮胎通过轮毂和轮轴连接在小车上。该布局适合重型飞机，因为单轮直径若随载荷线性增大会带来收放舱容积、轮胎速度等级和刹车能量吸收的难题；多轮方案则可在控制轮胎外径的同时提高总承载能力。轮架与支柱之间并非完全刚性锁死，而需要通过铰接、扭力臂或限位结构允许一定俯仰和随动，以便飞机在接地瞬间、跑道起伏以及刹车载荷转移时，各机轮能够尽量保持接触。轮胎外形在模型中以简化圆柱和圆角胎面表达，适合用于总体布置、机构运动和展示评审；若进入详细设计，则还需补充轮胎标准断面、充气压力、滚转半径、制动盘和轮毂法兰等参数。

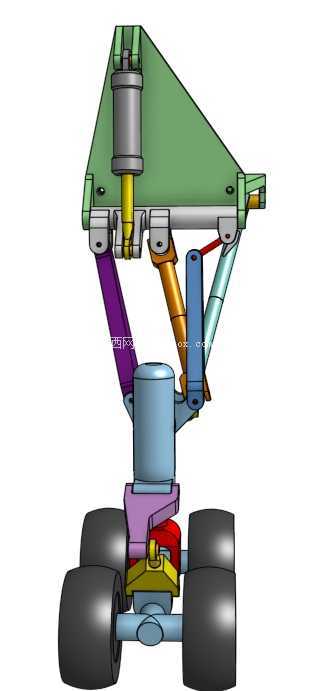

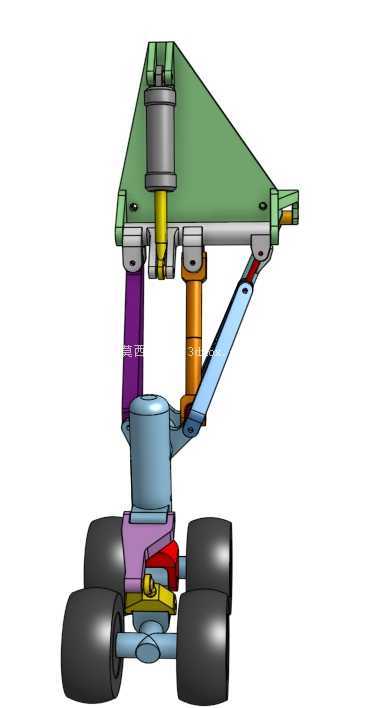

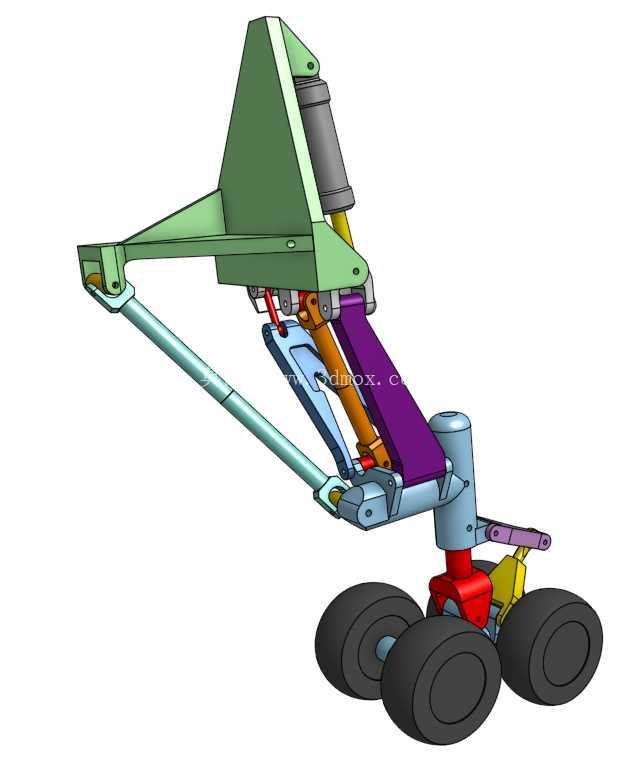

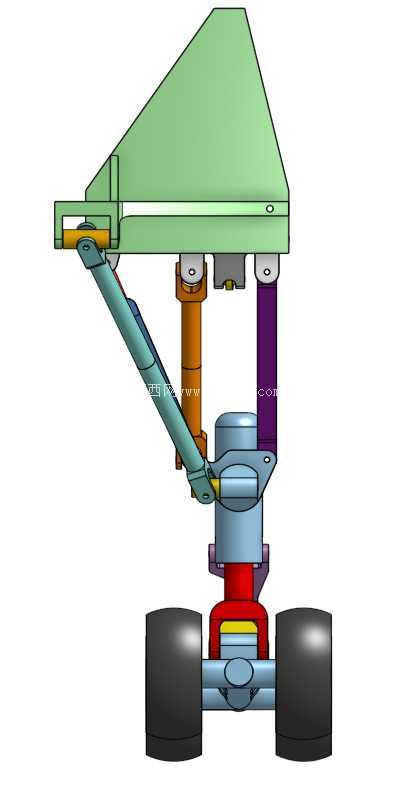

　　收放与定位机构由浅蓝色长斜撑杆、紫色锁撑件、橙色和蓝色连杆以及红色作动接头共同组成。斜撑杆从主承力架前部延伸至下部支柱区域，在放下锁定状态下参与形成稳定桁架，分担支柱弯矩；收起时则随机体作动筒驱动绕铰点折叠或摆动。紫色构件在布局上接近锁撑杆或阻力杆位置，主要用于限制起落架放下后的相对位移，并把地面牵引、刹车和侧风着陆产生的纵向载荷传回机身。多连杆设计的难点不在单件造型，而在于运动协同一一每个铰接点的轴线必须与收放旋转关系匹配，否则会出现理论可动、实际卡滞的问题。

　　从安装边界看，上部三角架决定了起落架在机体舱内的固定高度和铰接点位置，下部四轮小车决定了接地宽度、轮胎扫掠范围和舱门开口尺寸。建模时应同时建立放下、收起、半收起三种典型姿态：放下状态用于检查支柱倾角、轮距和接地姿态；收起状态用于检查轮胎、轮架、撑杆和锁机构是否能进入机腹或发动机短舱附近的容纳空间；半收起状态用于捕捉运动过程中最大包络，尤其是长斜撑杆跨越主结构时的间隙。起落架舱门、机身蒙皮和机翼后梁虽然未在模型中完整表达，但在实际协同设计中必须作为外部约束参与干涉检查。

　　功能特性上，该结构把承载、缓冲、导向、锁止和收放集中在一套紧凑机构中。主支柱负责垂向冲击衰减，斜撑杆负责稳定和辅助传力，扭力连杆或限位件防止活塞与外筒相对旋转，轮架负责均匀分配多轮载荷，作动接头则连接液压或机电收放系统。对于结构设计人员，这类模型可用于铰接点布置、受力路径分析、收放轨迹验证和维护空间评估；对于三维建模从业者，可借此练习复杂骨架建模、运动件层级管理、实体装配约束和工程图表达。

　　外形处理上，模型保留了航空起落架常见的高识别特征：粗壮油气支柱、三角承力构架、长跨度斜撑杆、并列四轮小车和多色作动连杆。各构件颜色区分明确，便于在装配评审中快速识别承力件、运动件和缓冲件。尺寸比例方面，机轮直径相对于支柱行程较小，说明设计重点在于重型载荷分配和舱内收放限制，而非依靠大直径单轮吸收冲击。整机集成时还需在支柱附近预留液压管路、刹车管路、轮速传感器线缆、收放锁传感器和地面牵引接口，这些附件通常沿支柱和撑杆外侧布置，并通过卡箍固定，避免在伸缩和转动区域产生拉扯。

　　在地面工况中，起落架不仅承受垂直着陆载荷，还要承受飞机转弯时的侧向摩擦、刹车减速时的纵向力矩、单发推力不对称带来的偏航载荷以及牵引作业时的反向力。因此三角架与支柱连接处、斜撑杆两端接头、轮架铰接销和锁撑机构过中心位置，都是结构细化时需要重点关注的部位。三维阶段应把这些位置按真实销接关系处理，避免把运动件误建成刚性一体，否则后续无法进行收放仿真，也难以判断维修拆卸时销钉和衬套的装入方向。
