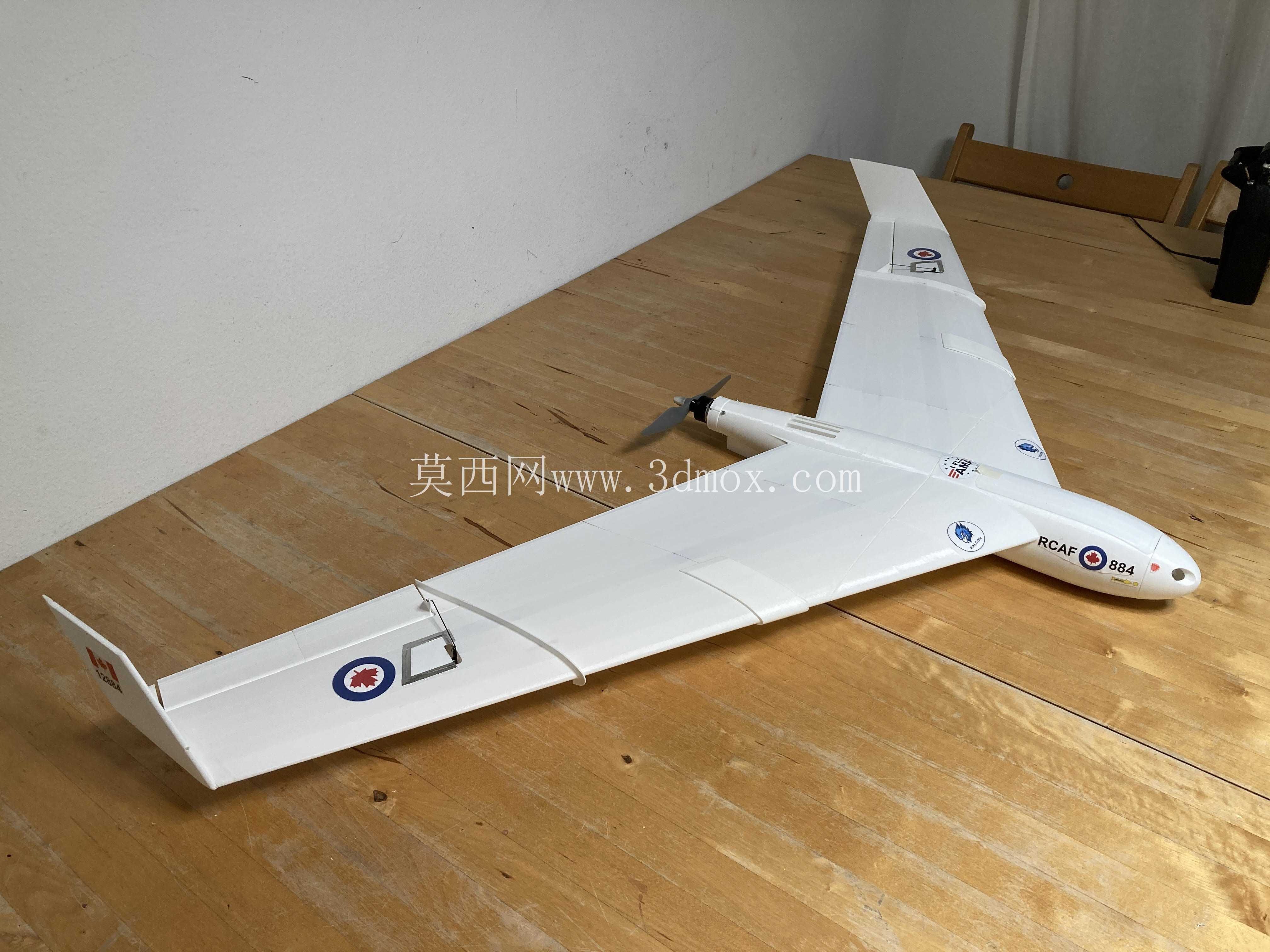

48英寸猎鹰遥控航模飞机3D打印结构

　　这套猎鹰遥控飞行翼结构面向桌面级增材制造场景，重点解决小尺寸航模从虚拟外形到可飞行实体的落地问题。整机采用标准PLA材料成型，适配常见封闭式或半封闭式桌面3D打印机，零件拆分时已考虑普通打印平台的有效成型范围，避免单件超出常见设备边界；机身、机翼、翼肋、蒙皮支撑段、动力舱和舵面安装位均按打印方向进行分段，减少悬空结构对支撑材料的依赖。实际制作时，承力区域可按满填充处理，使电机座、机翼对接区、起落或尾撑连接位具备足够刚性；非承力外壳和整流区域则可根据重量目标调整填充密度，在打印周期、耗材用量与结构强度之间取得平衡。

　　从用途看，该结构服务于固定翼遥控航模的装配与飞行验证，既可以作为航模爱好者理解飞翼布局的实物载体，也可用于三维结构设计人员练习复杂曲面分件、装配干涉检查和打印方向规划。模型不是单纯外观件，而是围绕飞行所需的内部通路展开：机头位置预留螺旋桨和动力组件安装空间，机身轴线区域兼顾电机、电调、电池和舵机控制线的布置；机翼内部保留肋板式承力逻辑，使外载荷能够从蒙皮和翼肋传递到主梁及机身对接区域。

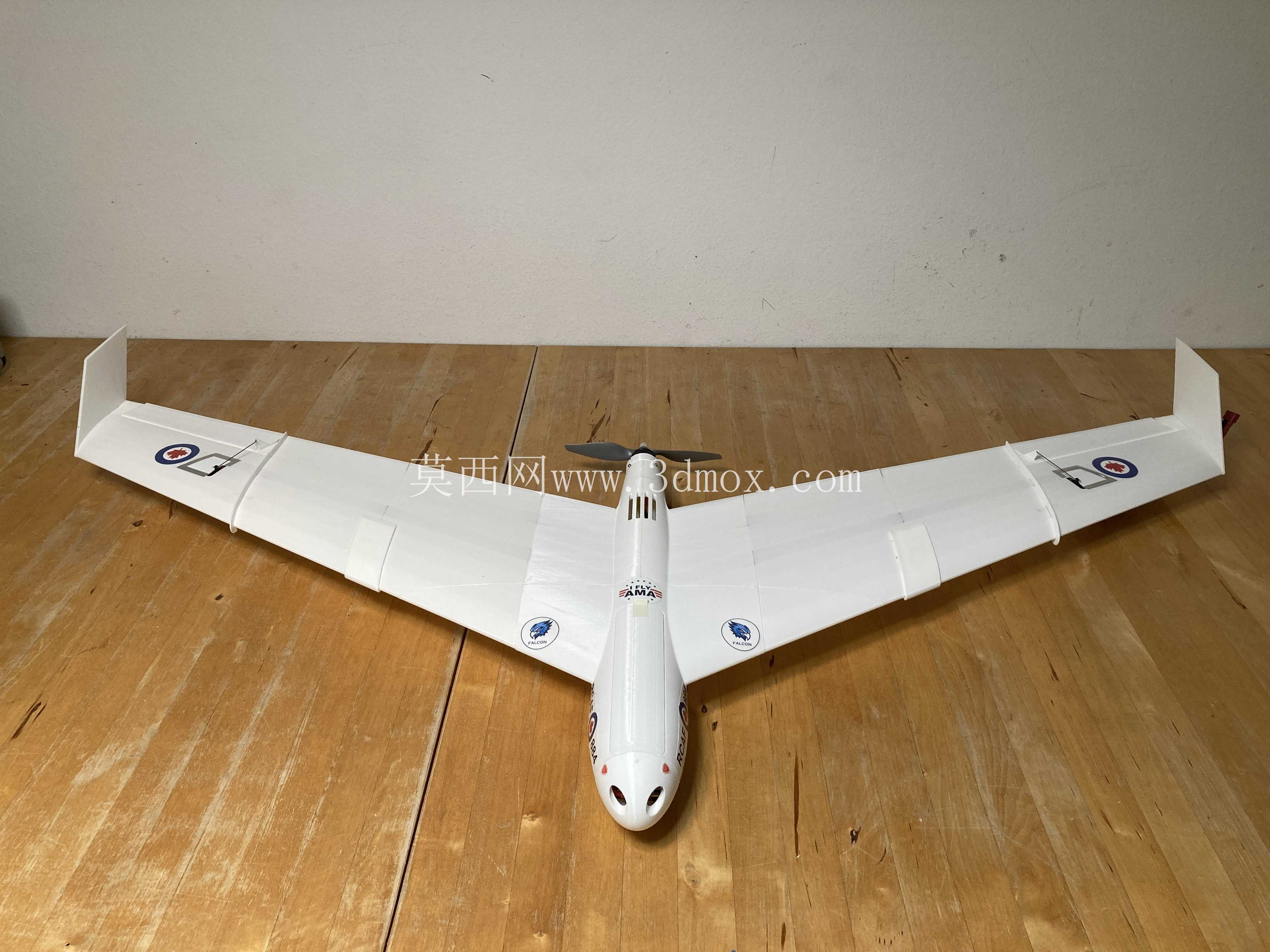

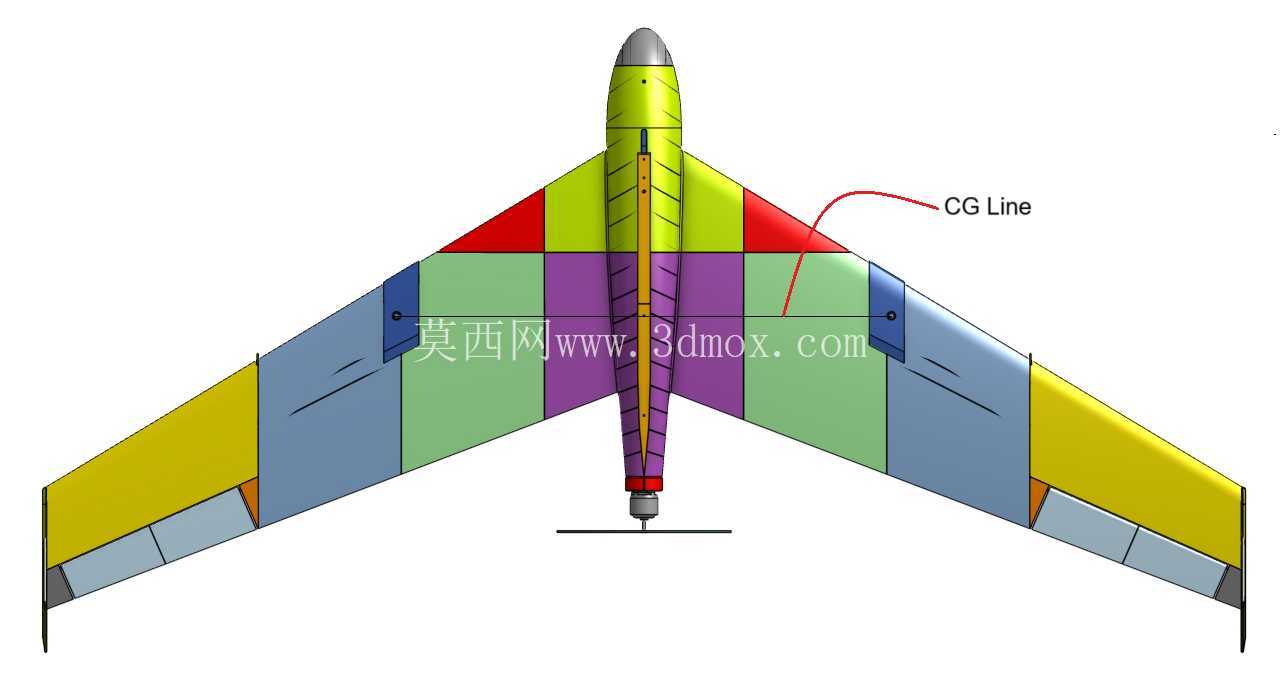

　　翼展按48英寸级别规划，属于中小型固定翼航模尺寸，便于在普通工作台完成装配，也适合户外开阔场地起降。机翼面积约2.52平方英尺，翼载荷控制在低速航模可接受的范围内，有利于降低起飞速度并改善滑翔稳定性。整机重量目标约34盎司，设计时需要把电池、舵机、电调、接收机和线材重量纳入重心校核，而不是只看打印件自重。重心位置应沿机翼弦向反复验证，过于靠前会增加俯仰操纵负担，过于靠后则会降低纵向稳定性。

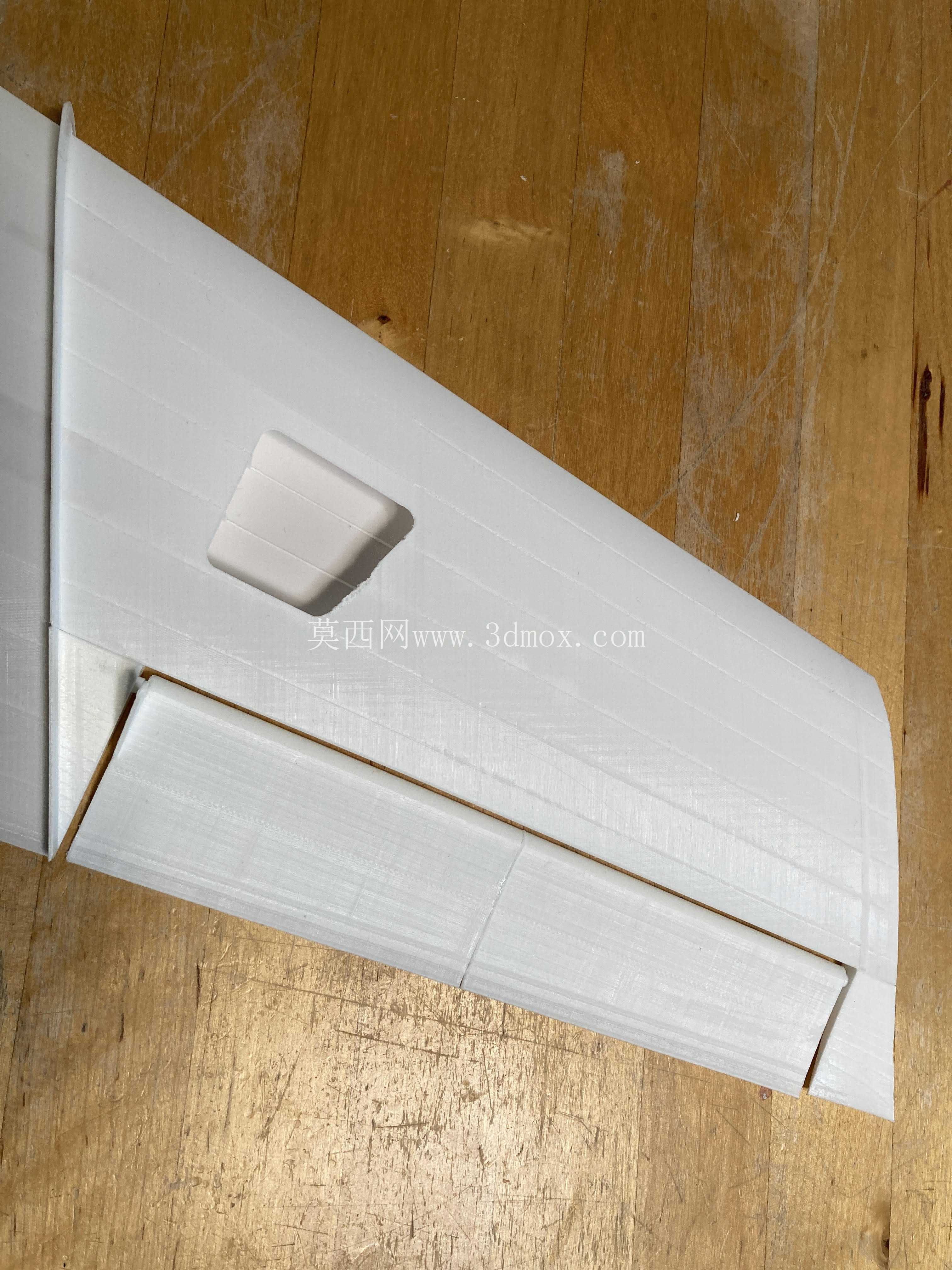

　　动力系统采用前拉式布局，机头安装无刷动力组件，搭配APC 7x4规格螺旋桨，适合该类翼展和重量下的拉力需求。50安速度控制器为动力输出保留裕度，能够应对起飞爬升和短时全油门工况；电池采用3S、2200毫安时规格，电压平台与电机、螺旋桨匹配，同时控制整机重量。舵机选用两台标准微型航模舵机，分别负责左右升降副翼或飞翼混控操纵面，舵机安装槽需要保证摇臂运动行程不受翼肋干涉，拉杆或舵角连接后应保持左右舵面中立位置一致。

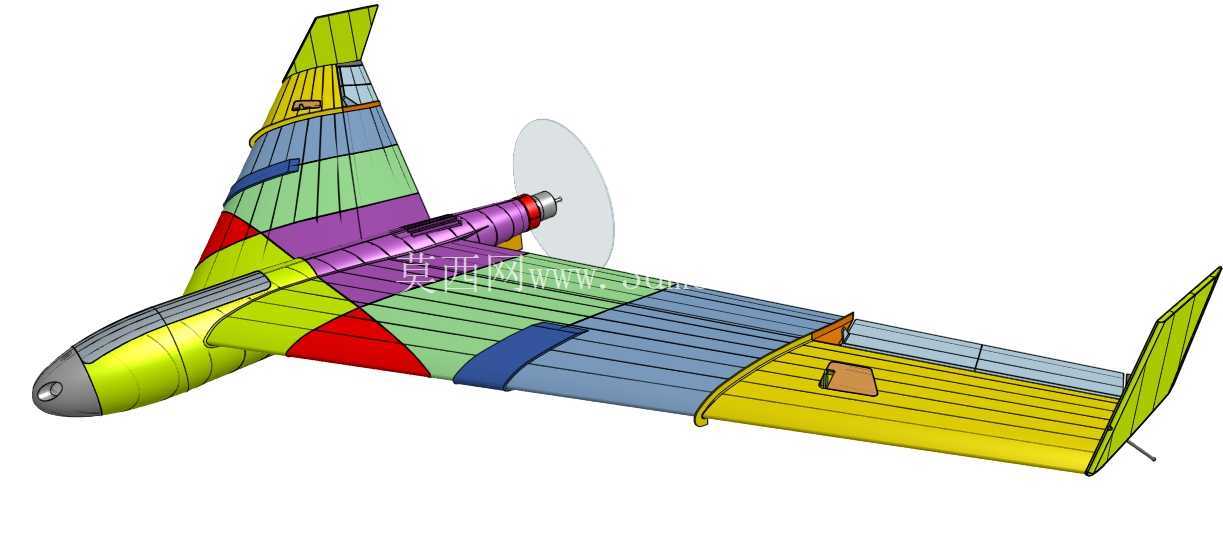

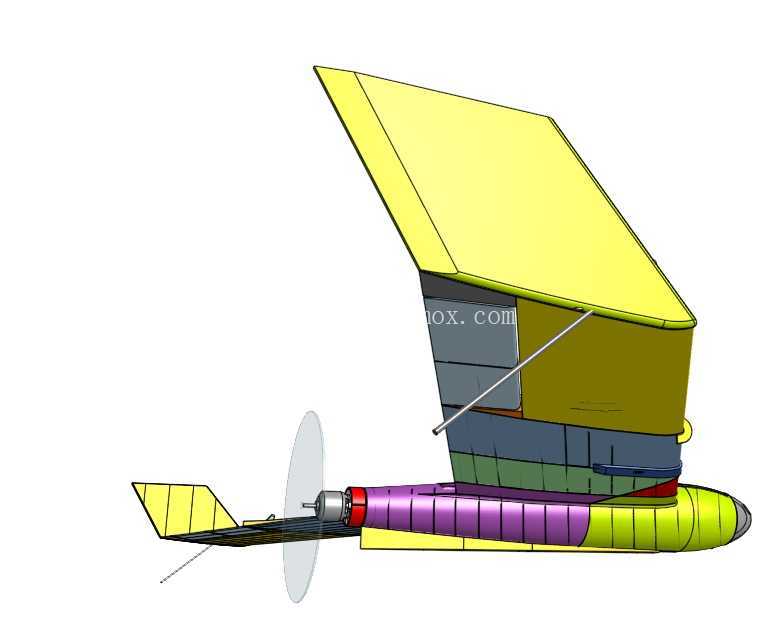

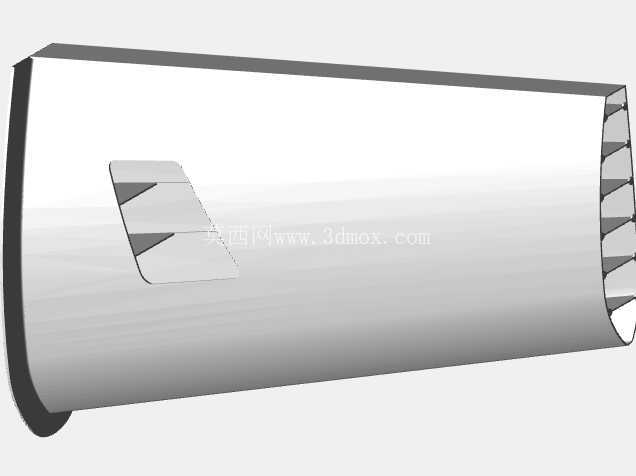

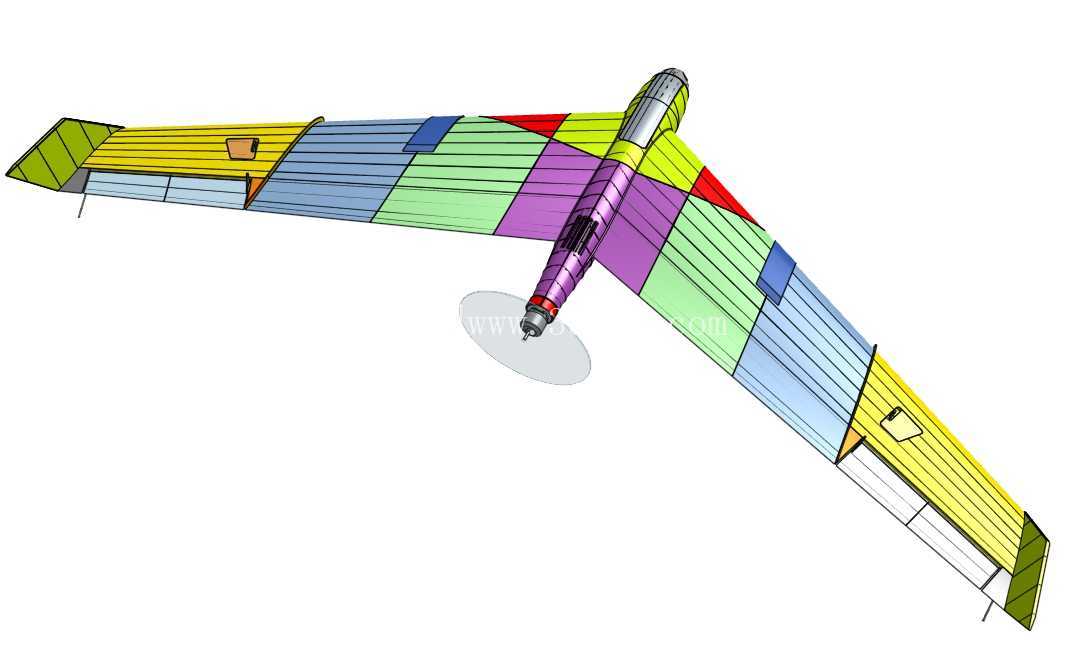

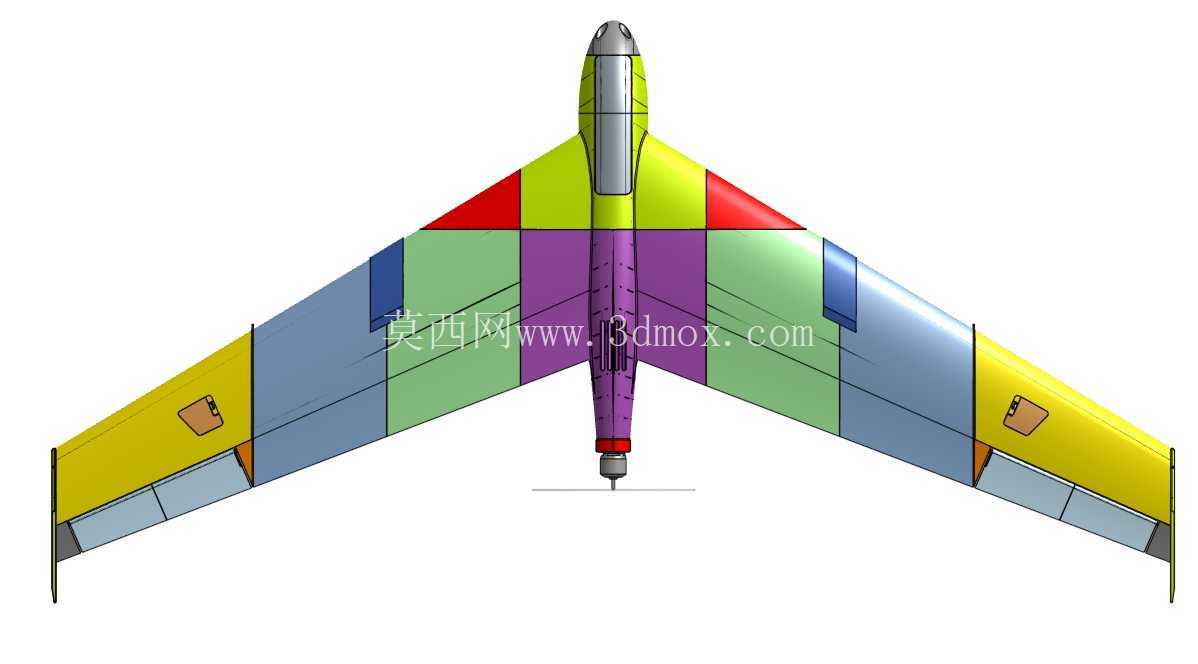

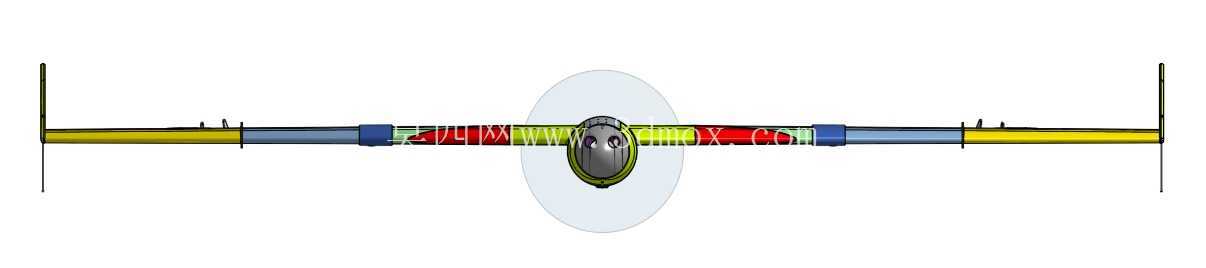

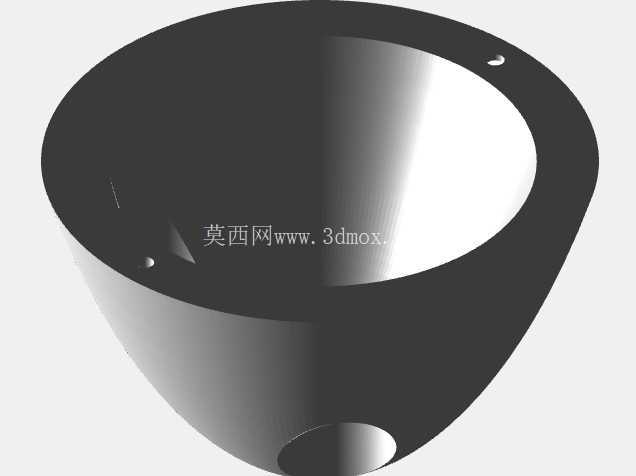

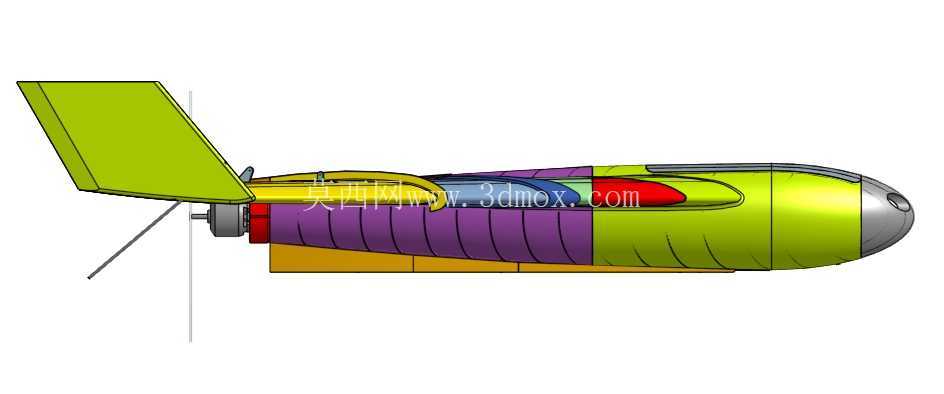

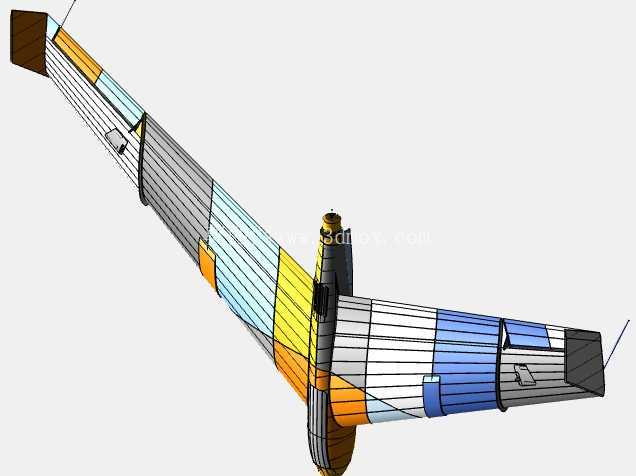

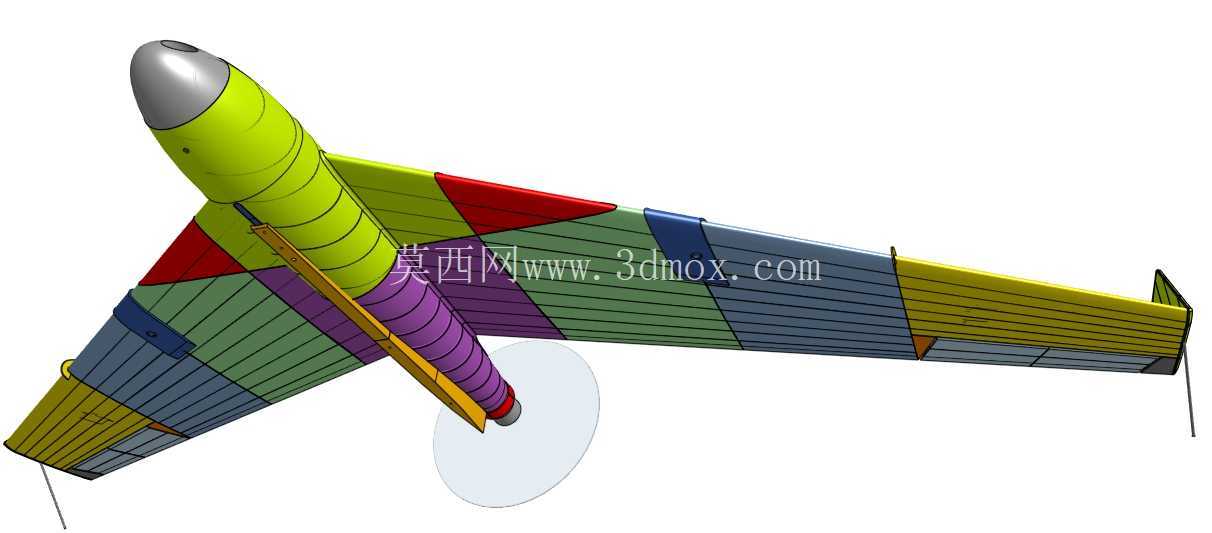

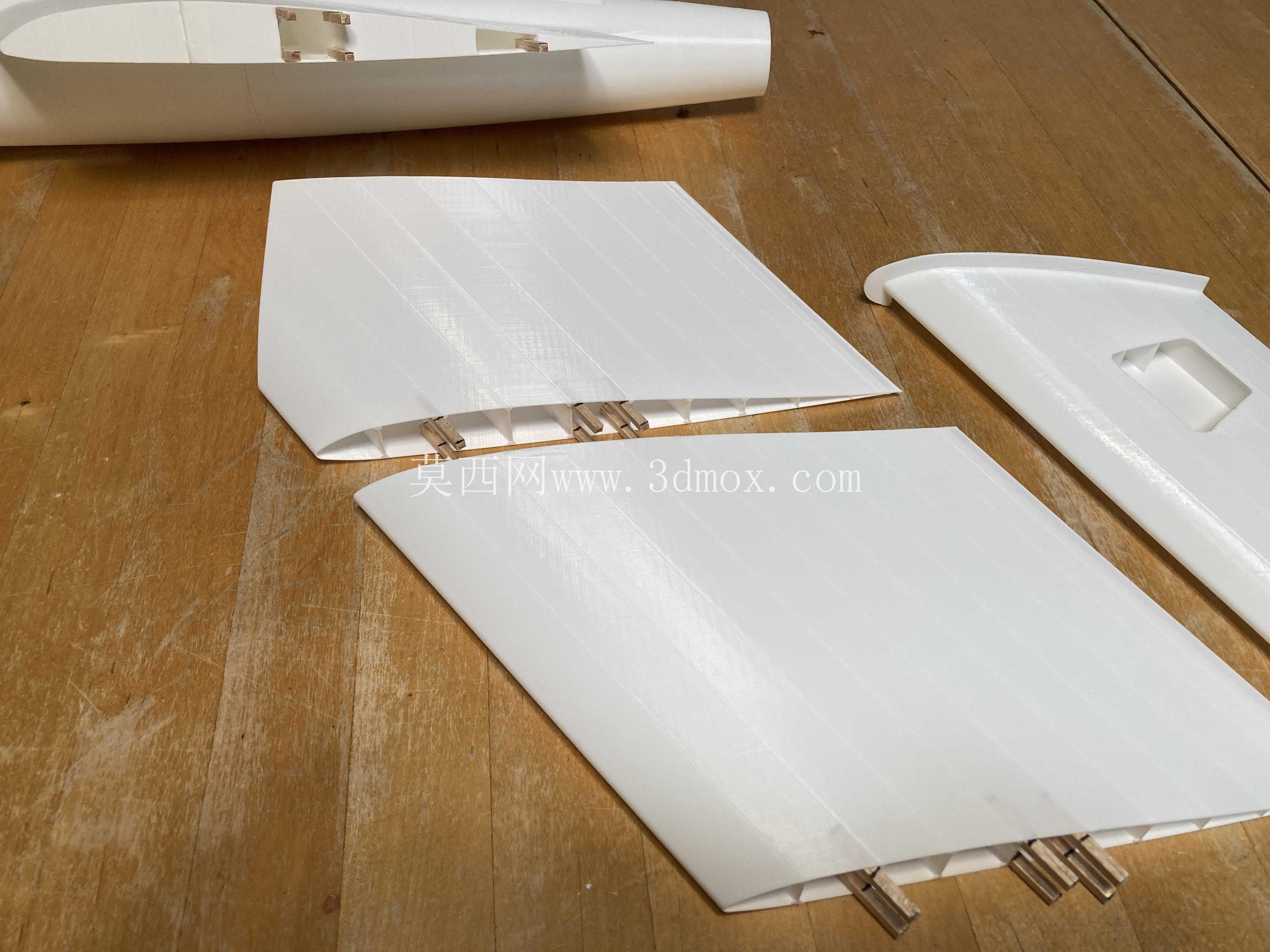

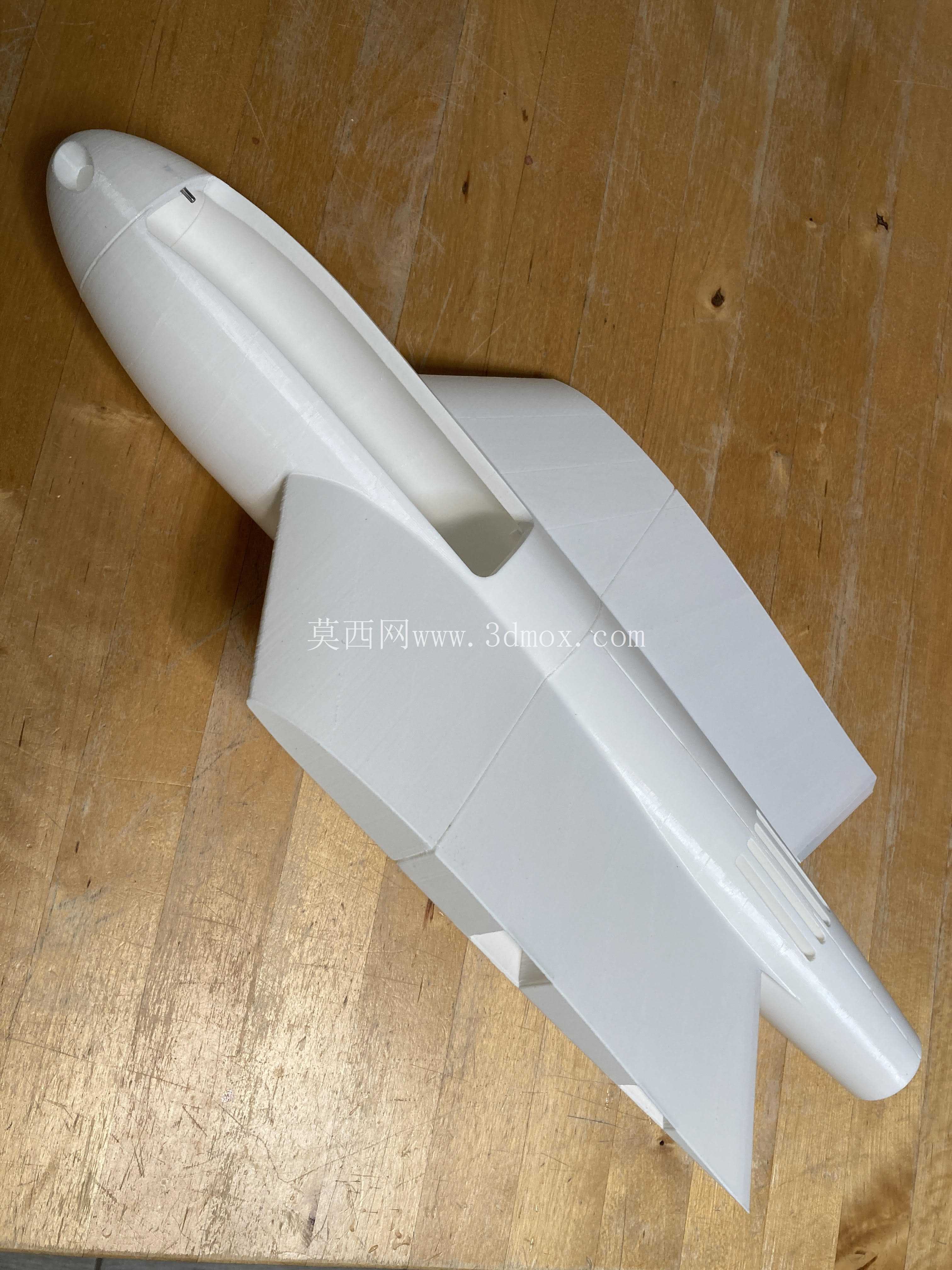

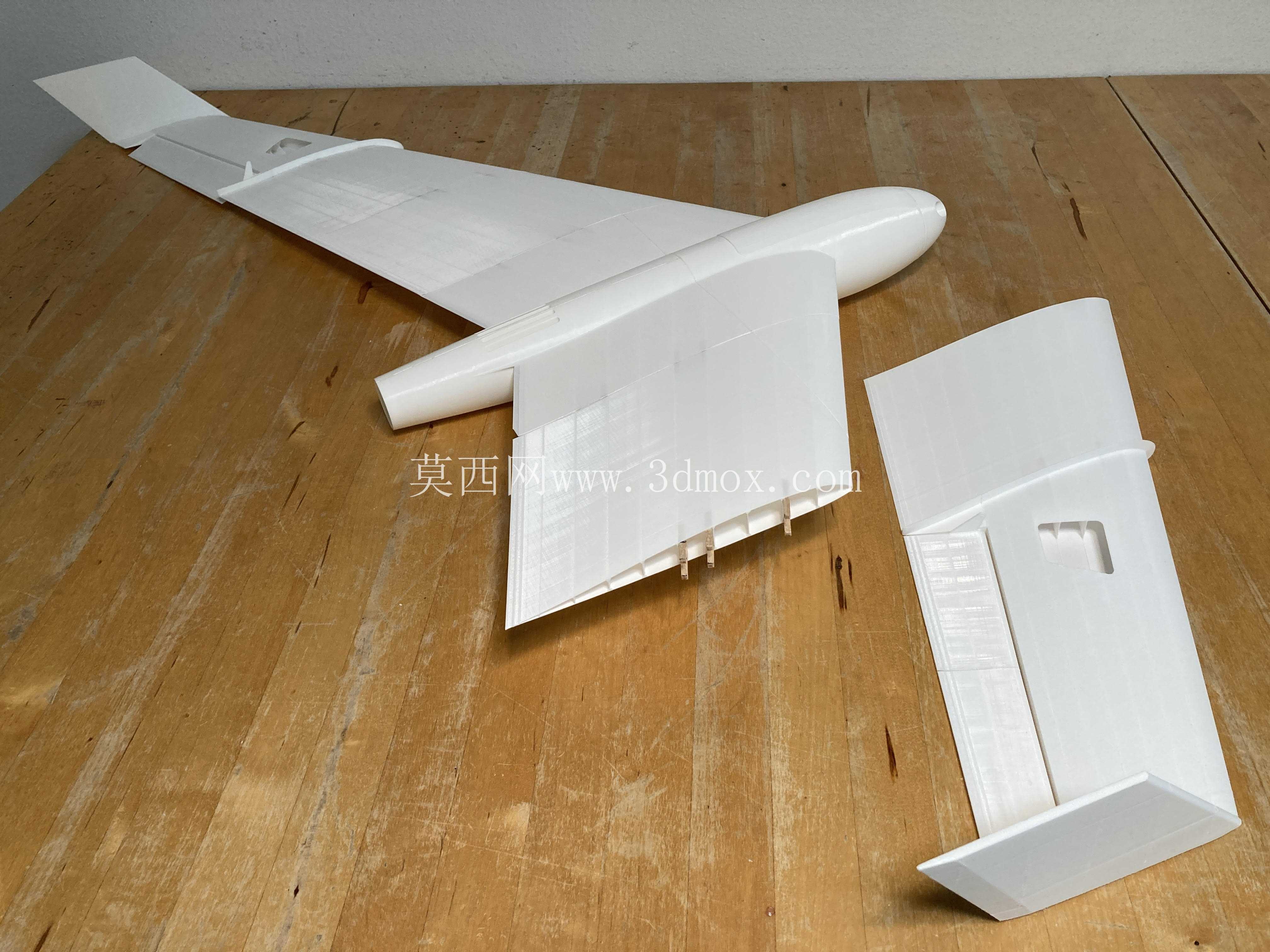

　　结构设计上，飞翼布局取消了传统平尾和垂尾的独立配置，外形更紧凑，俯仰与滚转操纵通过翼后缘控制面协同完成。分段彩色壳体不仅用于展示零件边界，也提示装配时各打印块的拼接关系。机翼外段采用多段翼肋和蒙皮轮廓组合，能够维持翼型形状；机身中部加厚区域用于容纳电池和电子设备，机头锥兼顾整流与电机散热通路。螺旋桨后方留出足够安全间隙，避免桨叶与机身或控制线接触。

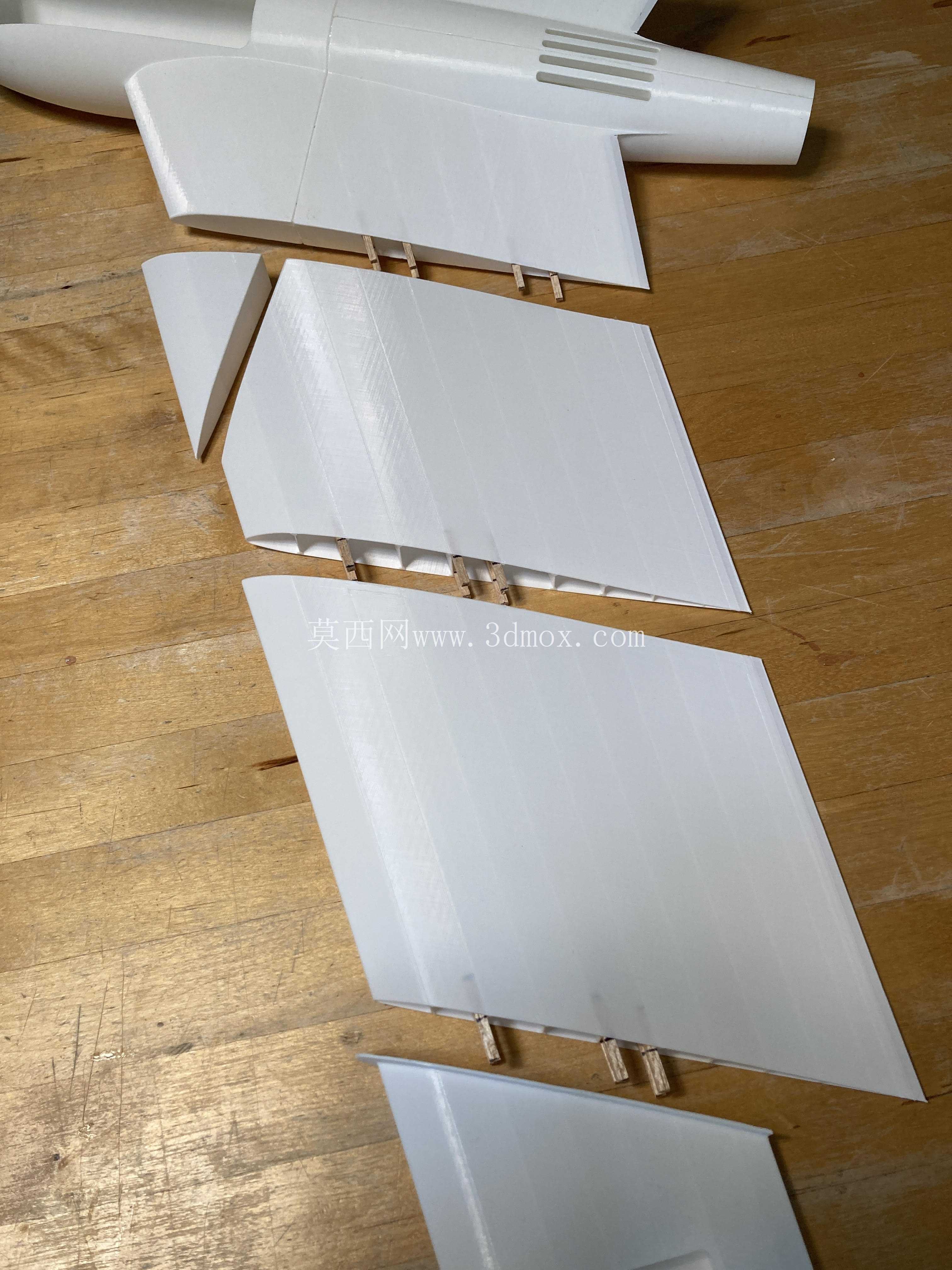

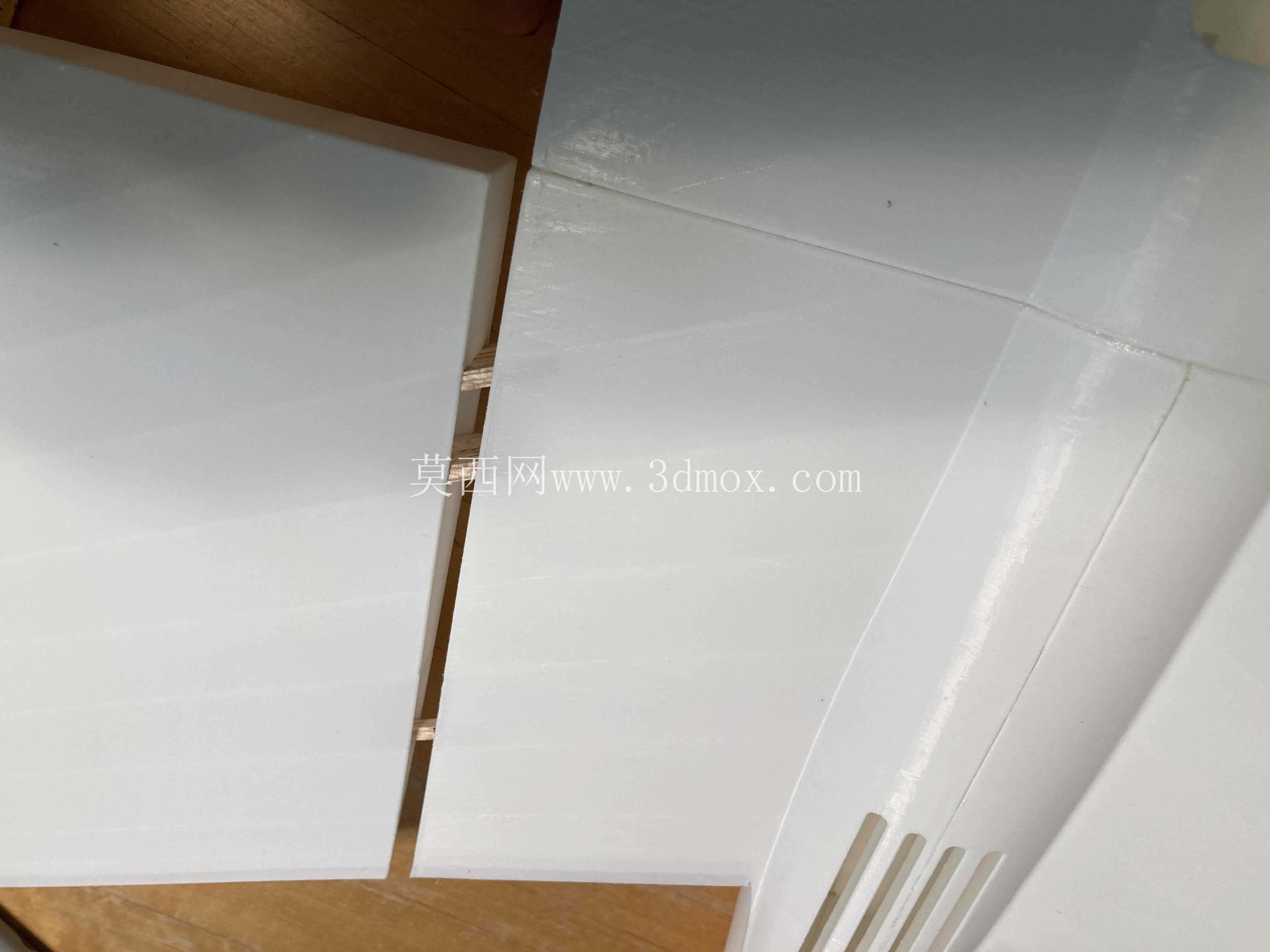

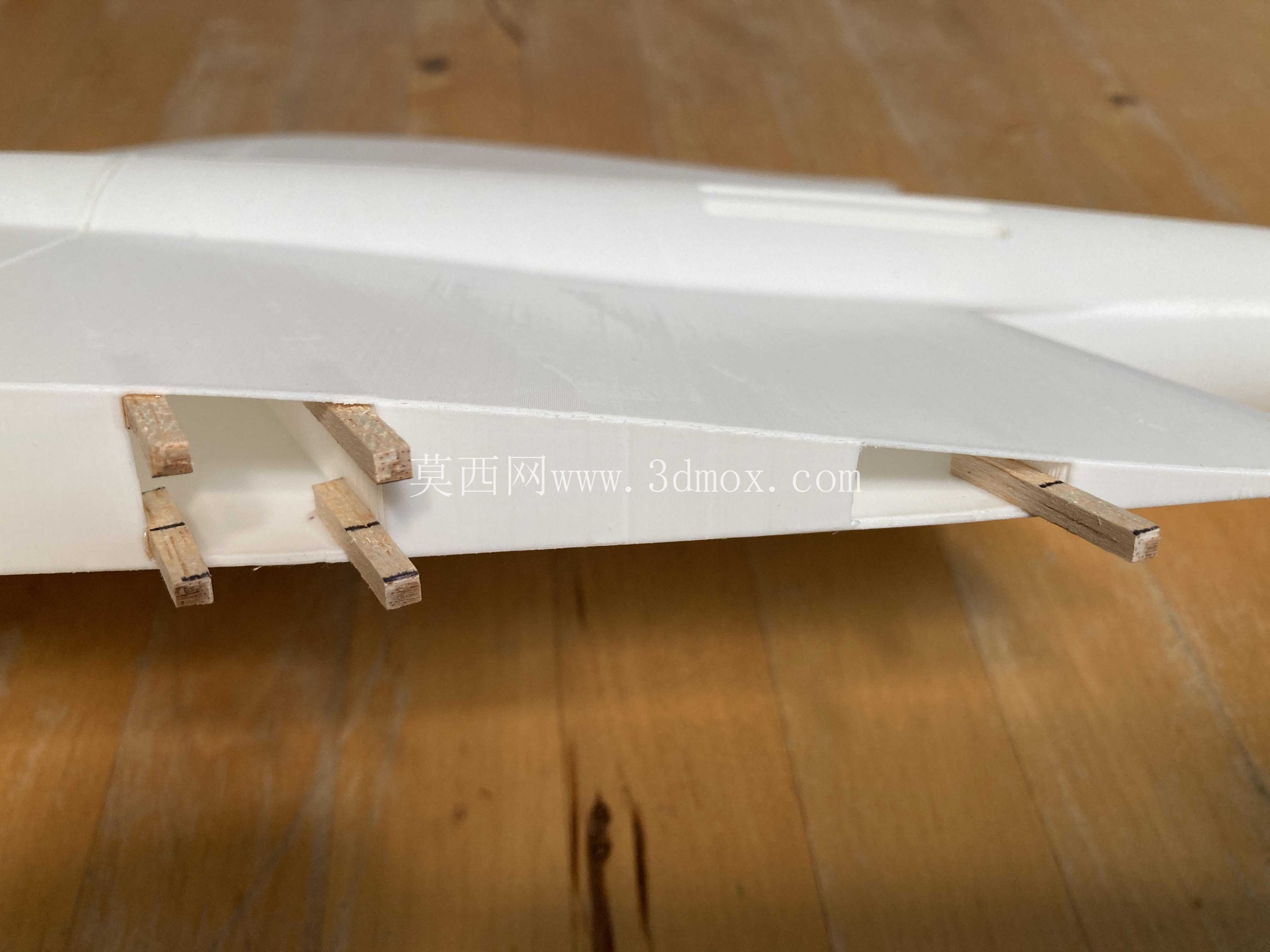

　　安装边界方面，打印完成后需先检查机翼对接面的平面度，左右翼段对接后应保持翼尖同高、翼型连续；电机座要与机身轴线同轴，螺旋桨旋转平面不得偏斜。电池仓尺寸需满足3S 2200毫安时电池的放入和固定，绑扎带或魔术贴位置应靠近重心区域，便于通过前后移动电池调整平衡。舵机线、电调线和接收机天线应沿机身内部低干扰区域布置，电源线与信号线尽量分开走线，设备舱表面可预留散热孔，降低电调长时间工作的温升。

　　在飞行验证前，应先完成地面静态检查：控制面方向需与飞翼混控逻辑一致，油门行程、舵量端点和失控保护需逐项确认；螺旋桨旋转范围内不得有松散线材；机体各拼接段胶合后要等待强度完全形成。该结构的工程价值在于把翼型、分块打印、设备布置、承力路径和操纵系统整合在同一套三维数据中，使设计者能够在打印前发现装配干涉，在装配后按真实航模流程完成重心、动力和操纵面调试。
