多自由度教学实训机械臂结构设计

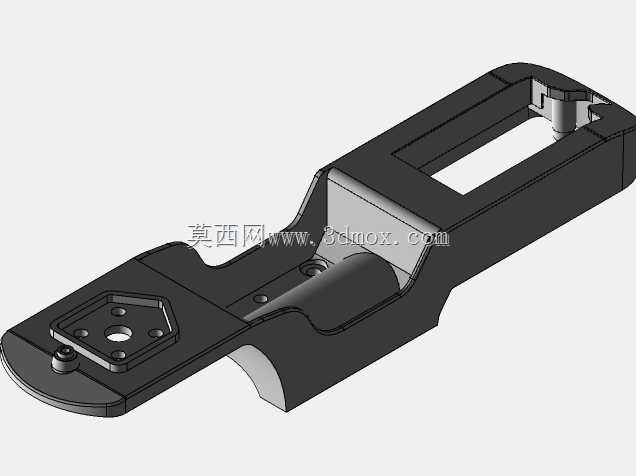

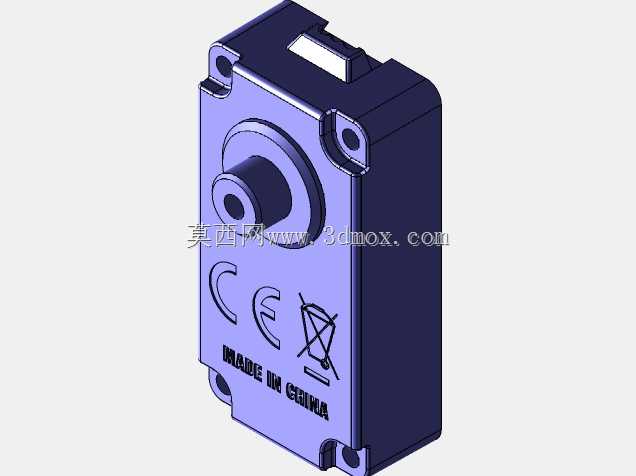

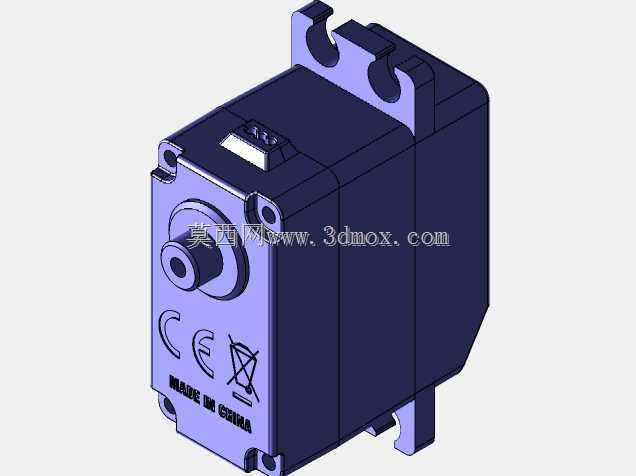

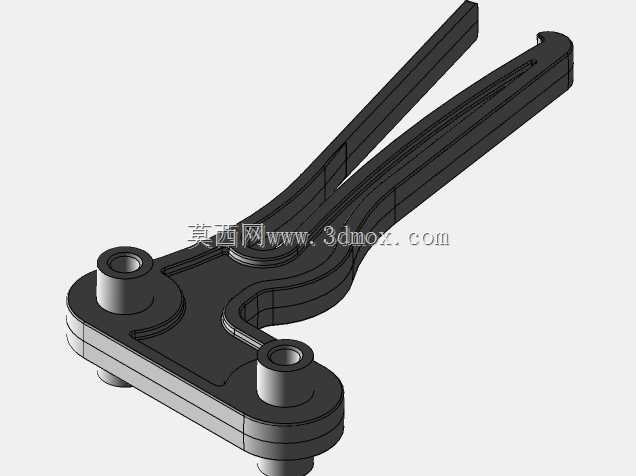

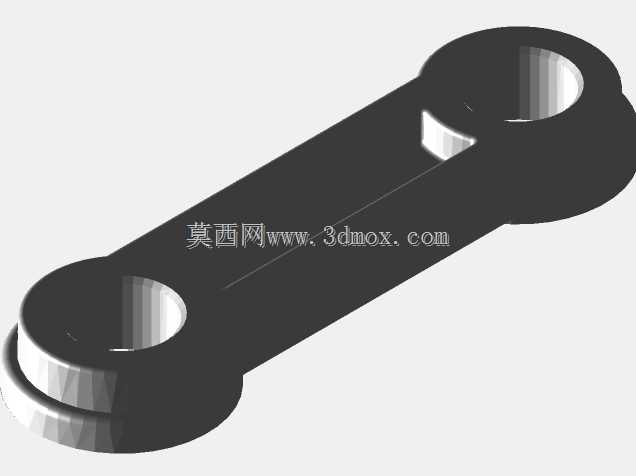

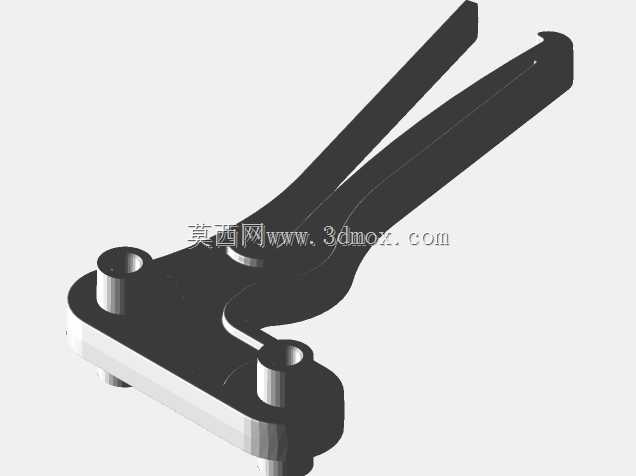

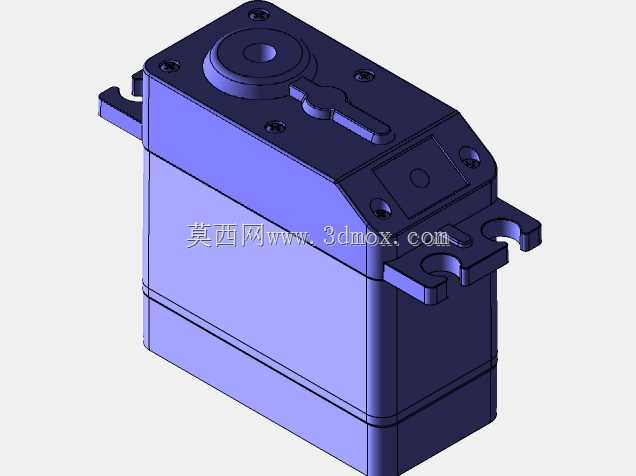

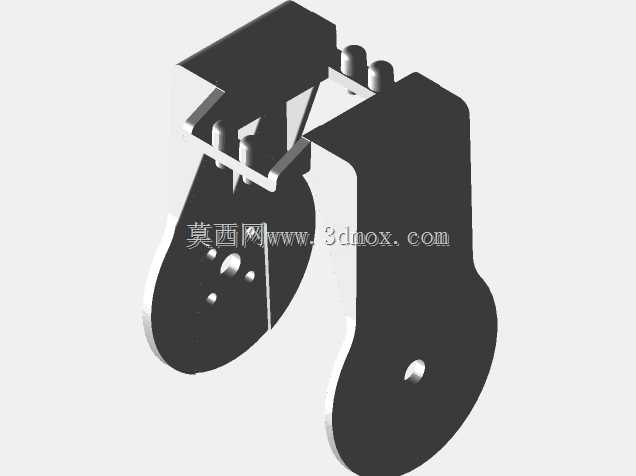

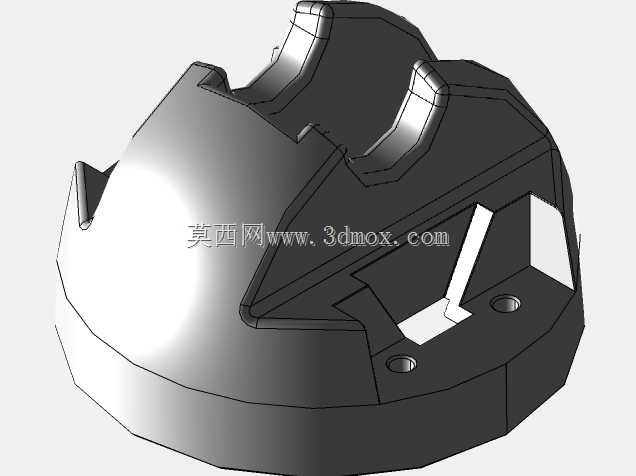

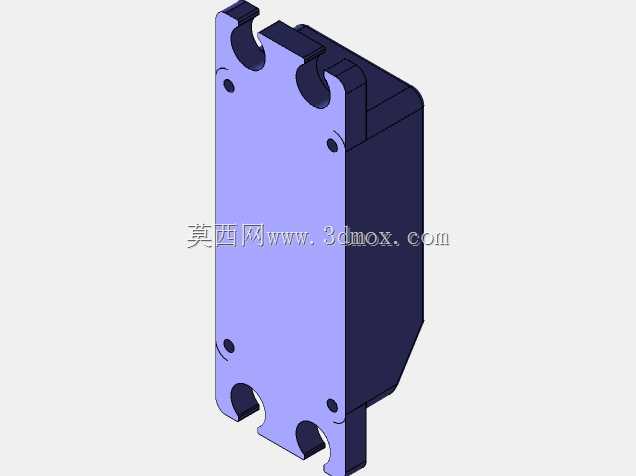

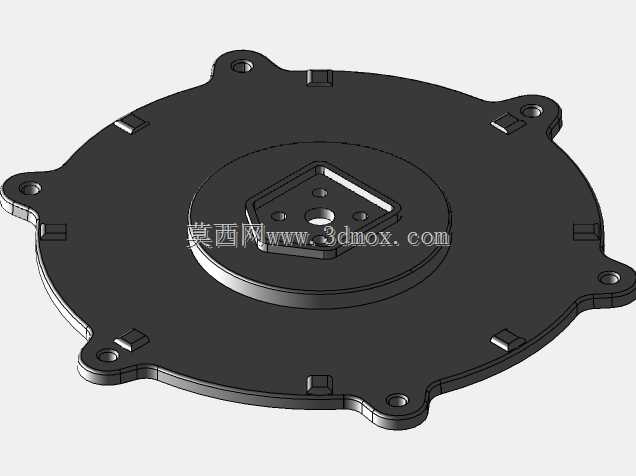

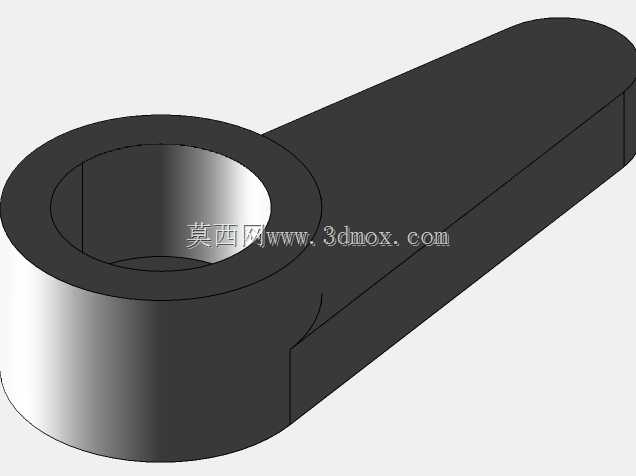

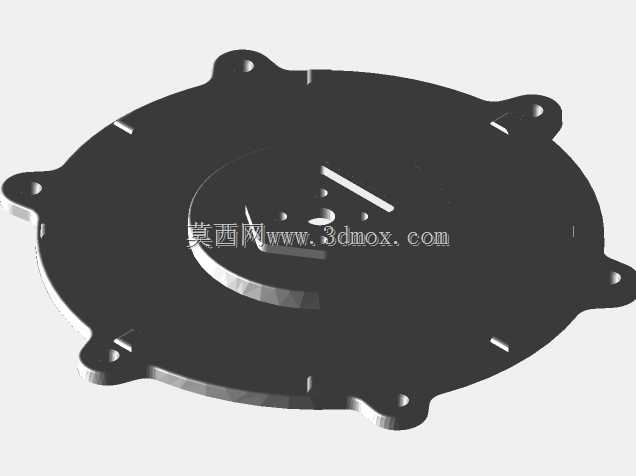

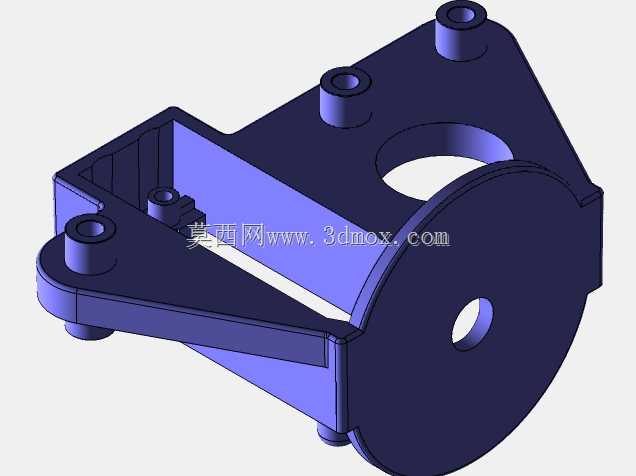

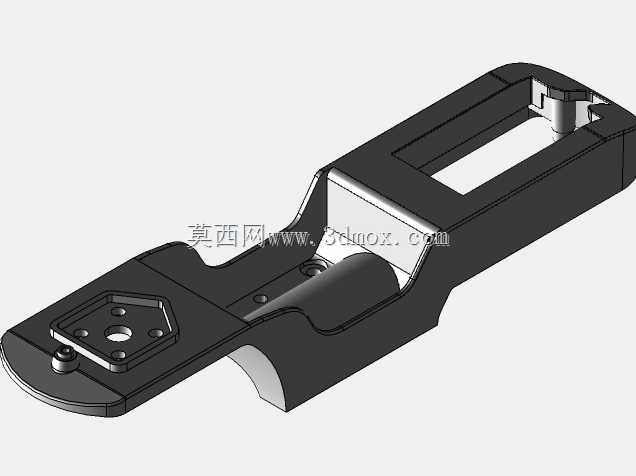

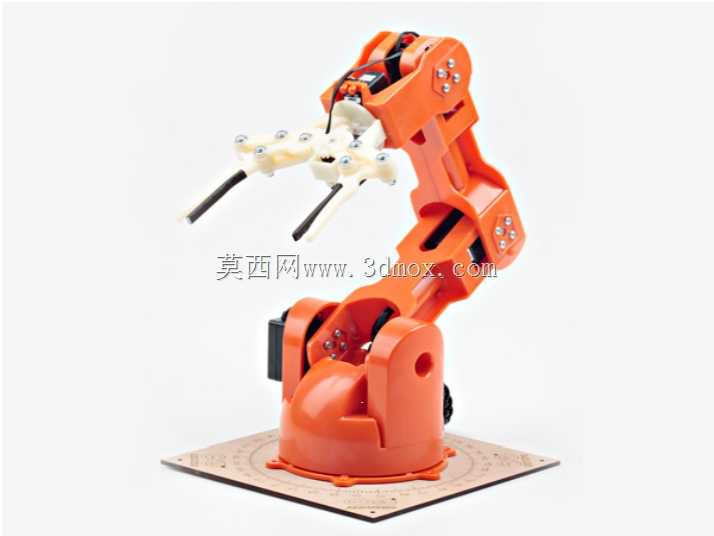

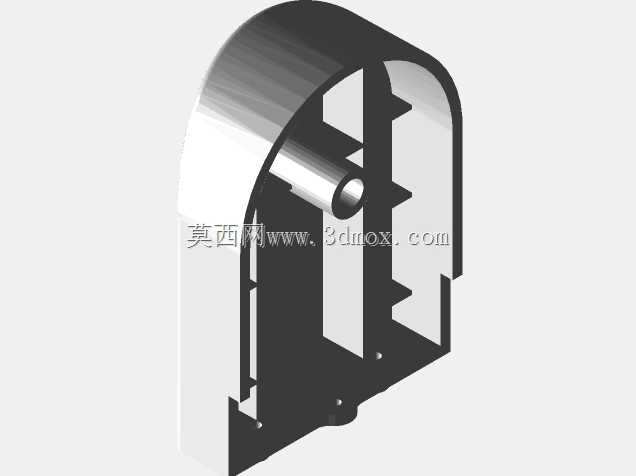

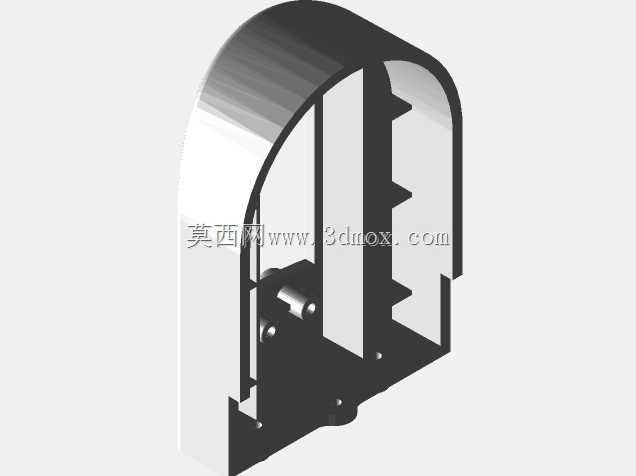

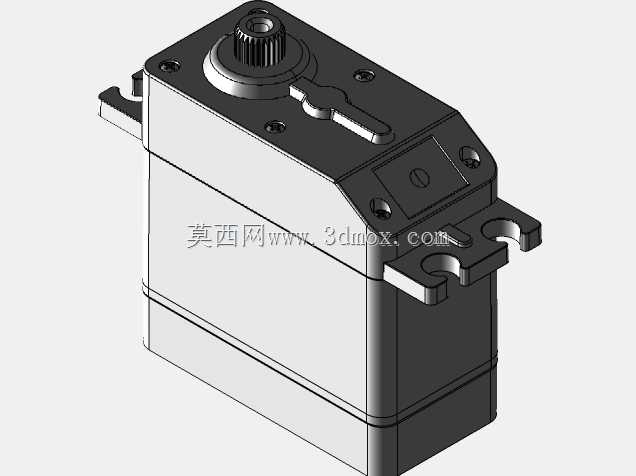

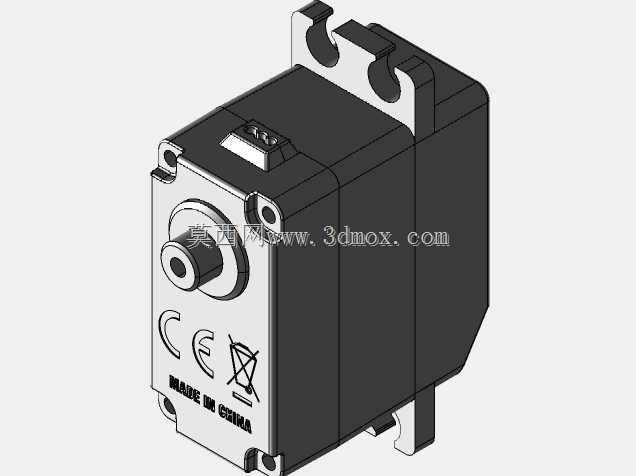

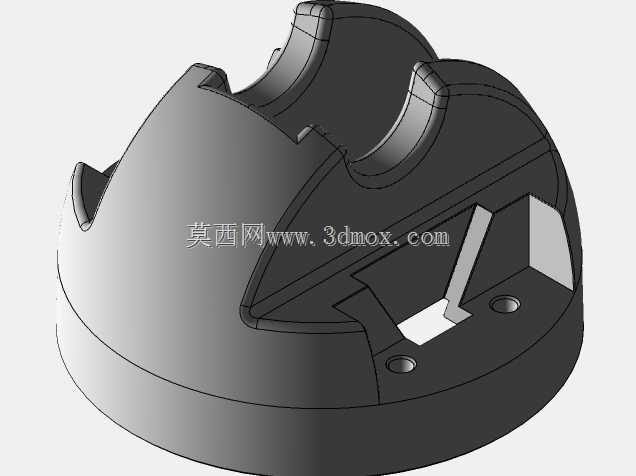

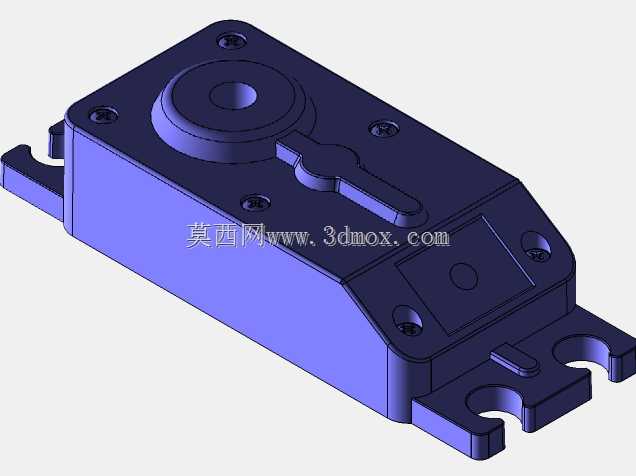

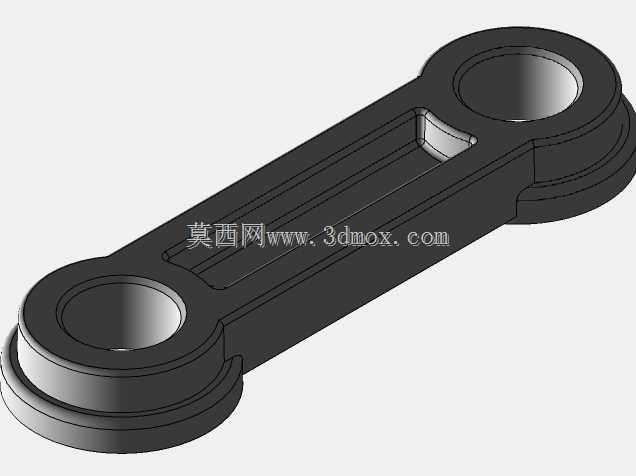

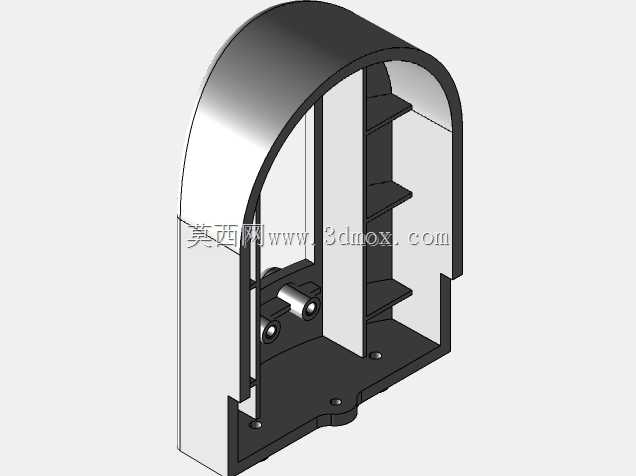

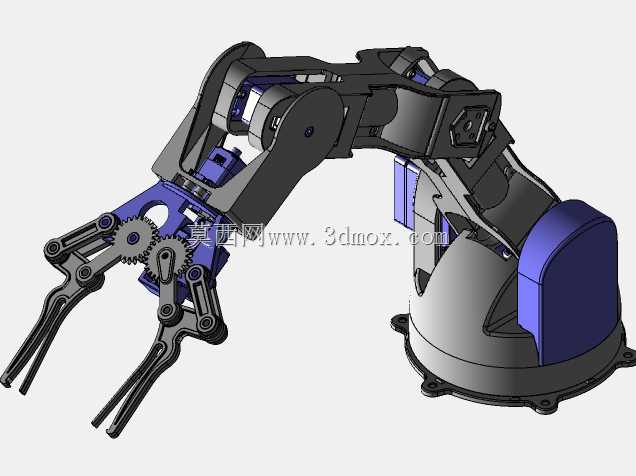

　　这款多关节机械臂的结构设计，核心面向教学实训场景搭建，整体采用桌面级安装布局，底座预留标准安装孔位，可直接固定在实训台或木质基板上，安装边界控制在200mm见方的平面范围内，整体展开后最大作业半径覆盖350mm区间，完全适配桌面级教学操作的空间需求，不会占用过多实训场地。从功能实现逻辑来看，该机械臂采用多舵机直驱的关节传动方案，从底座回转关节、大臂俯仰关节、小臂俯仰关节到腕部旋转关节，再到末端夹持器的开合动作，每个运动关节都预留了舵机安装位与走线槽，结构件之间采用销轴加紧固件的连接方式，既保证了关节转动的同轴度，也方便实训过程中拆装调试，理解关节传动的基本原理。末端夹持器采用自适应夹指结构，夹指接触面做了防滑纹理处理，

　　开合行程可覆盖0-60mm的夹持范围，能够适配不同形状的轻质实训工件，比如塑料方块、小型圆柱件、模拟工件等，满足基础搬运、码垛、轨迹模拟等实训任务的夹持需求。设计过程中充分考虑了教学场景的使用特性，所有结构件都做了圆角过渡处理，避免尖锐棱角造成实训操作划伤，同时结构件的壁厚控制在3mm左右，兼顾结构强度与轻量化需求，整体负载能力控制在500g以内，完全匹配教学演示的负载要求，不会因负载过大导致舵机过载损坏。在实际教学应用中，该机械臂可作为机械原理、自动控制、嵌入式开发等课程的实操载体，学生可通过调整关节限位、更换末端执行器、调试运动轨迹等操作，直观理解机械臂的运动学原理，从结构层面认识多自由度串联机构的运动逻辑，

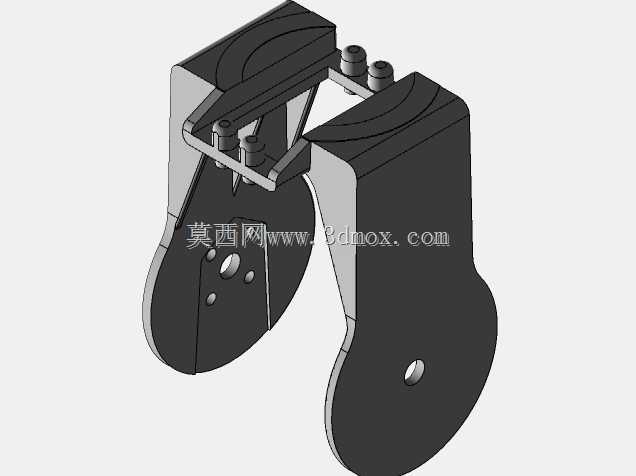

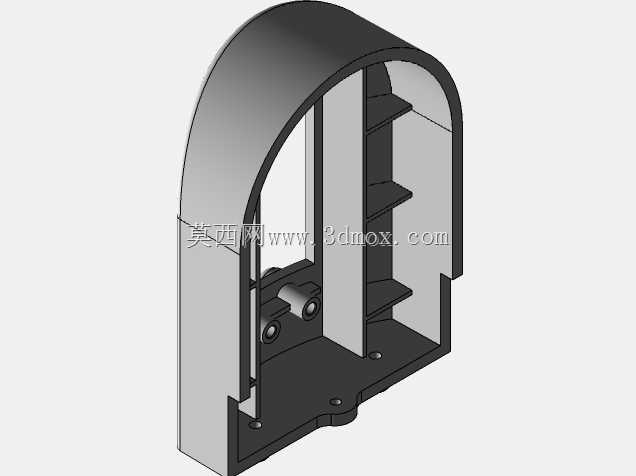

　　也可拓展搭载视觉模块、传感器模块，实现目标追踪、颜色识别等进阶实训功能。结构设计上采用模块化拆分思路，大臂、小臂、腕部、夹持器都为独立组件，可单独拆卸更换，方便实训过程中观察单个组件的结构形态，也便于3D打印制作替换件，降低实训设备的维护成本，关节处的走线采用内嵌式槽道设计，避免运动过程中线路缠绕干涉，保证关节全行程转动时的线路安全。
