48mm规格150KG负载ALKO款拖车赛马轮带夹具

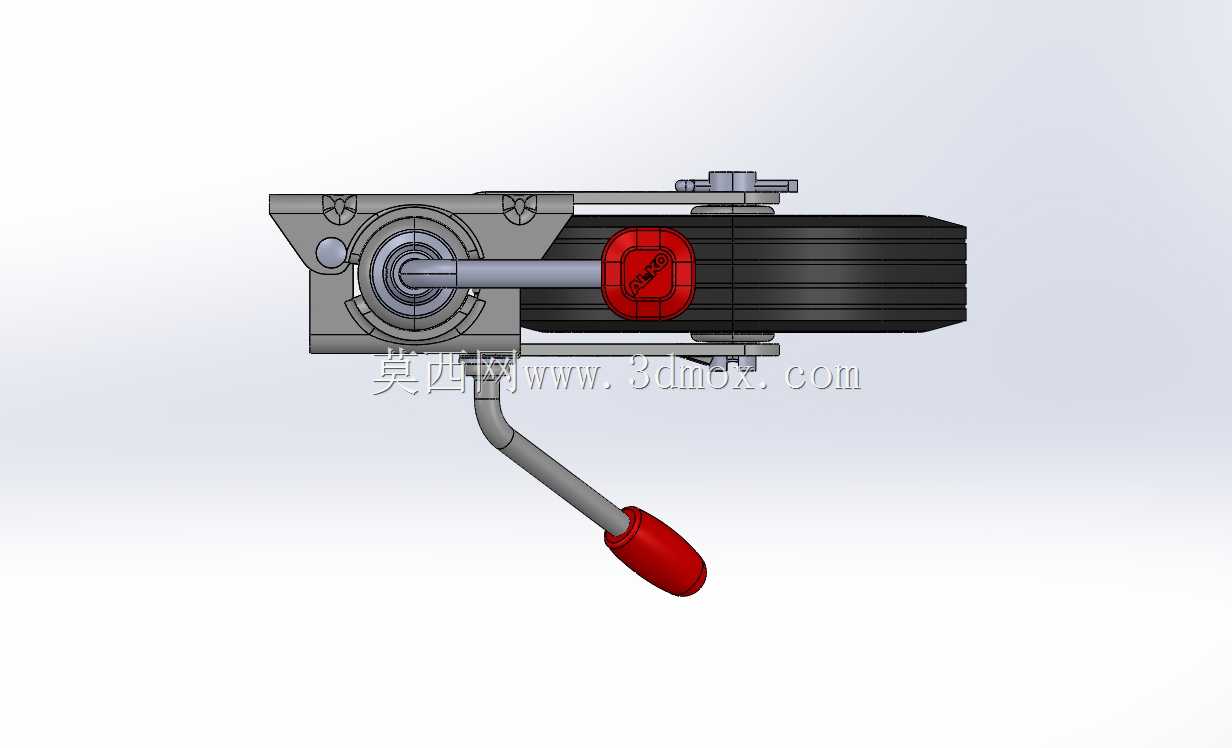

　　这款带夹具的赛马轮主要应用于轻型拖挂设备的驻车支撑场景，常见于小型旅居挂车、工具拖车、农用轻型拖斗的前端支撑结构，在拖车与牵引车分离时承担前端承重，避免拖车前端下坠倾斜，同时可通过手摇结构调整支撑高度，适配不同驻车场地的地面高差，也能在短距离挪动未挂接的拖车时作为行走轮使用，降低人工挪动的操作强度。产品额定承载为150KG，适配安装管径为48mm的拖车牵引梁结构，夹具部分采用抱箍式锁紧结构，无需在牵引梁上额外打孔焊接，可根据实际安装位置沿梁体轴向调整固定位置，锁紧后可承受垂直方向的额定载荷，同时抵消驻车状态下的侧向倾覆力矩，夹具与梁体接触位置做了防滑齿面处理，避免长期承重出现滑移错位。轮体部分采用硬质橡胶材质胎面，

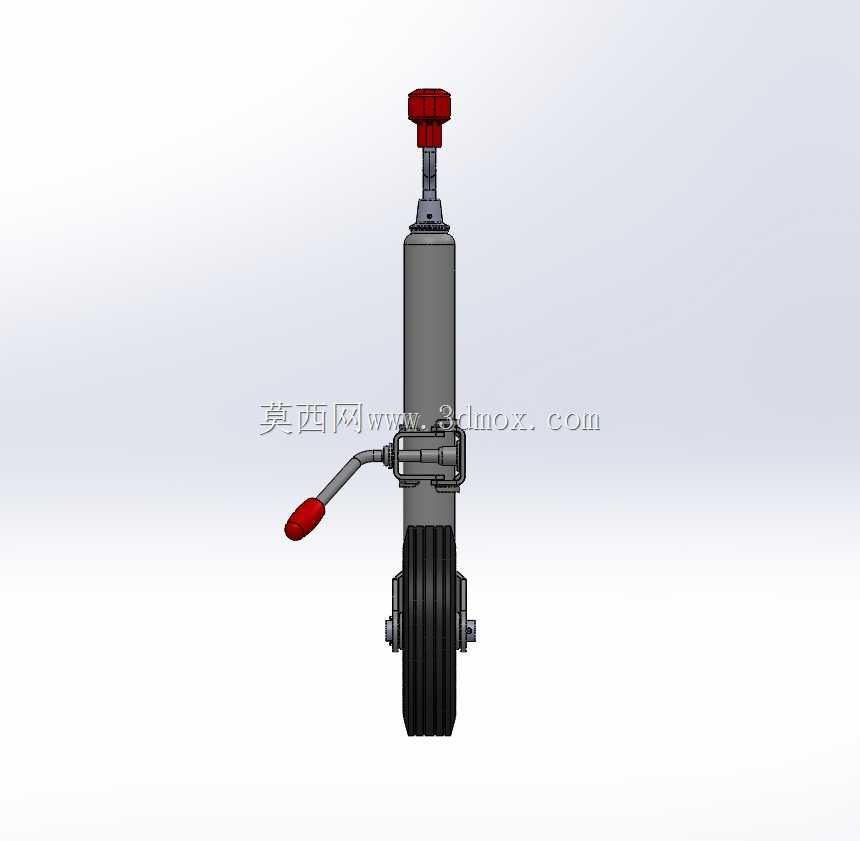

　　内部为钢制轮毂搭配深沟球轴承，转动阻力小，胎面的防滑纹路可在硬化路面、碎石路面提供足够附着力，橡胶材质同时具备一定缓冲能力，在短距离挪动时可过滤地面微小颠簸，避免支撑结构受冲击变形，胎面做了抗氧化防锈处理，可适应户外露天存放的使用环境，降低长期日晒雨淋带来的橡胶老化、金属锈蚀风险。支撑立柱为钢制伸缩结构，侧面带有等距调节孔位，配合顶部的手摇曲柄可实现大行程高度调整，粗调时可拔出定位销快速伸缩立柱至接近所需高度，再通过曲柄驱动内部丝杆完成微调，调整到位后插销配合丝杆自锁结构实现双重锁止，避免承重状态下立柱自行回缩。设计过程中重点考虑了安装边界的适配性，夹具的抱箍开合尺寸可适配47-49mm外径的圆形牵引梁，

　　安装时仅需拧紧两侧锁紧螺栓即可完成固定，无需复杂的工装辅助；支撑轮收起状态下离地间隙大于200mm，满足拖车正常行驶时的通过性要求，不会因轮体下垂磕碰路面凸起；轮体的回转半径控制在120mm以内，转向时不会与牵引梁、拖车前端的其他附属部件发生运动干涉。手摇曲柄的操作端包裹有防滑绝缘套，冬季低温环境下操作也不会出现粘手打滑问题，曲柄在不使用时可向下翻折贴靠立柱，减少突出空间，避免行驶过程中剐蹭周边物体。整个结构的受力路径经过优化，垂直载荷通过轮轴传递到轮毂，再经立柱传导到抱箍夹具，最终分散到牵引梁的接触面上，所有受力部件的壁厚都经过载荷校核，在1.5倍额定载荷的静载测试下无塑性变形，丝杆部分采用梯形螺纹，具备自锁特性，承重状态下不会出现反向转动导致的高度回落，日常使用中仅需定期在轴承、丝杆位置加注润滑脂即可维持正常操作手感，维护成本极低。
