48mm规格ALKO房车拖车导向骑轮结构

　　这款导向骑轮主要面向中小型拖挂式房车、轻型货运拖车的驻车与移位场景设计，是拖车驻车调平、短距离手动移位时的核心支撑导向部件，日常使用中安装在拖车牵引架前端位置，在车辆脱离牵引车后承担前端支撑作用，同时可通过轮体滚动实现拖车小范围位置调整，避免牵引架直接磕碰地面，也能降低手动挪车时的操作阻力。

　　结构设计上采用镀锌金属主体搭配防刺穿轮胎，可适配螺栓弹簧夹具类安装结构，整套结构做了户外耐候镀锌处理，能够应对户外停放时的潮湿、盐雾等腐蚀环境，延长户外使用寿命。轮体选用防刺穿实心结构，避免户外碎石、尖锐杂物扎破轮胎导致的支撑失效，适配非铺装露营场地、临时停放场地的复杂地面条件。

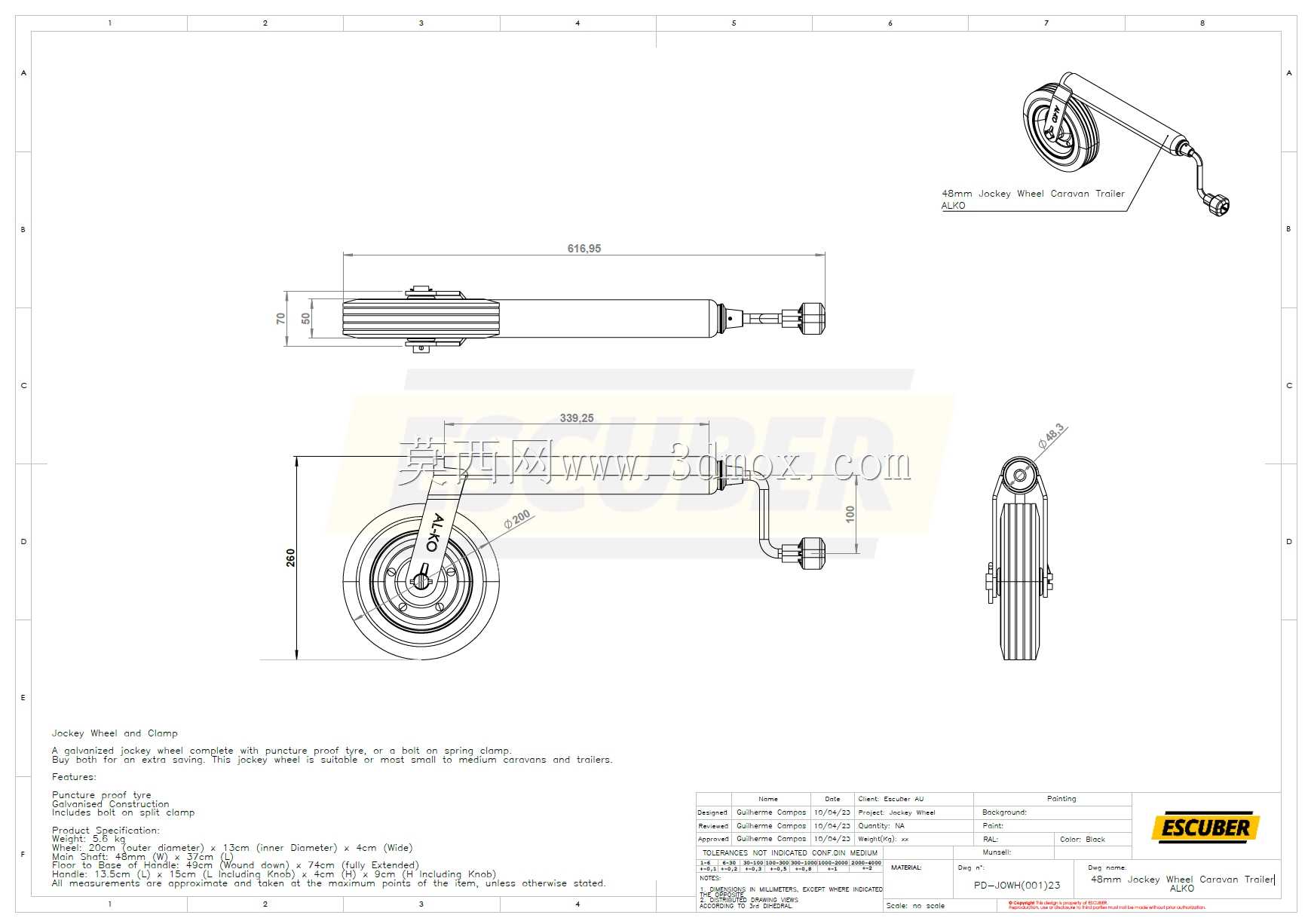

　　从安装边界与尺寸参数来看，轮体外径为20厘米，内圈直径13厘米，胎面宽度4厘米，承载主体主轴直径为48毫米，主轴有效长度37厘米；从拖车牵引架地板位置到把手底部的垂直距离为49厘米，主轴完全向下伸出后总长度可达74厘米，可适配不同底盘高度的轻型拖车、房车的离地间隙需求，操作把手在最大展开点位的长度为13.5厘米，符合成年人手动操作的施力角度与力臂长度，操作时无需过度俯身即可完成升降、转向施力。

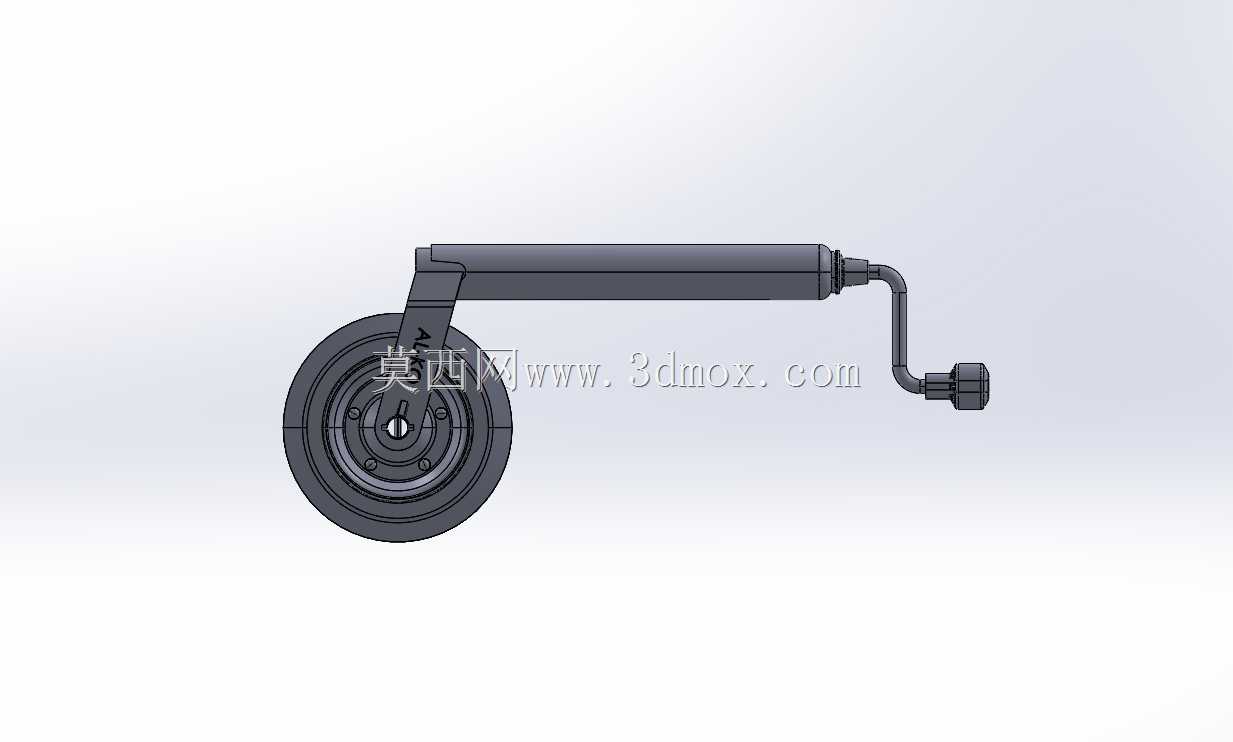

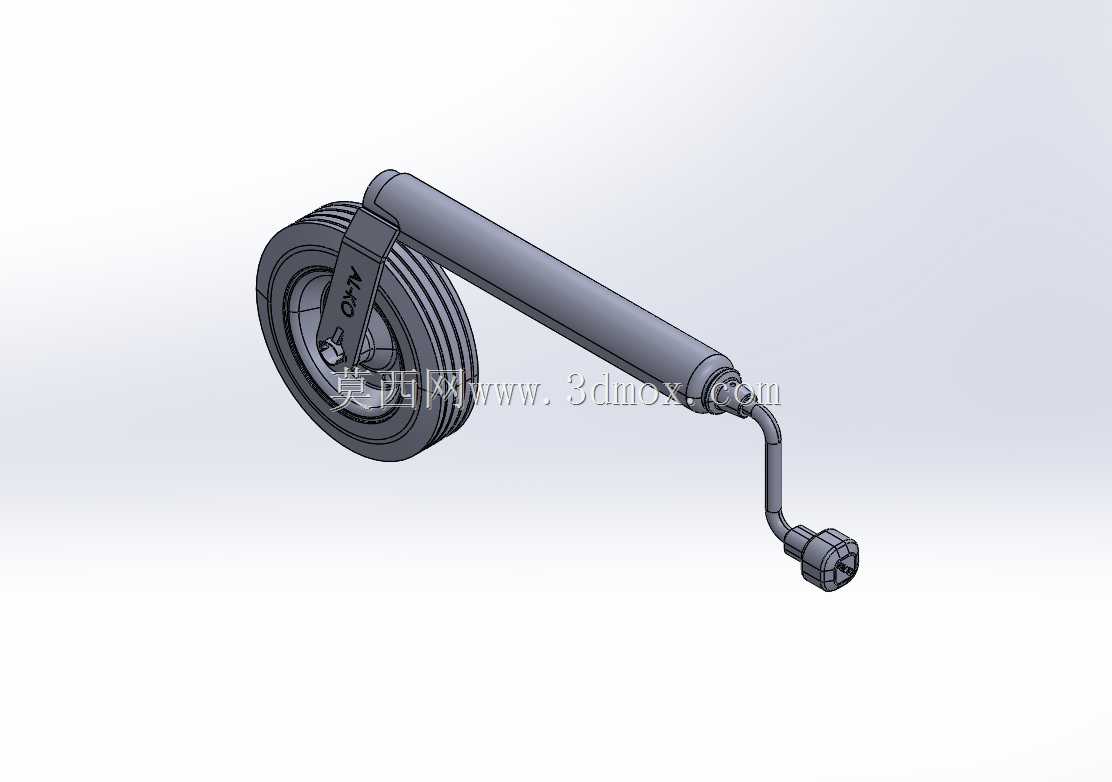

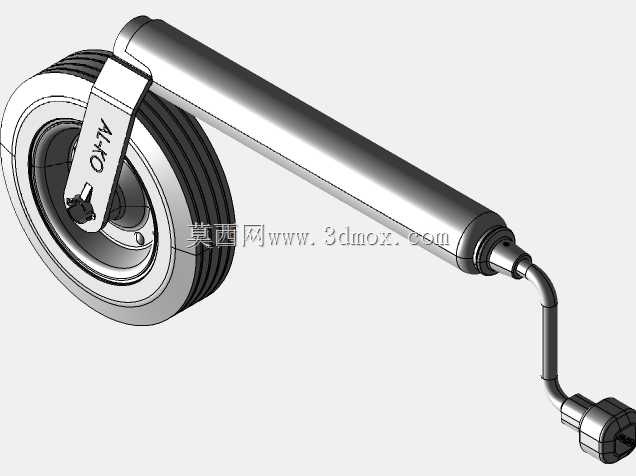

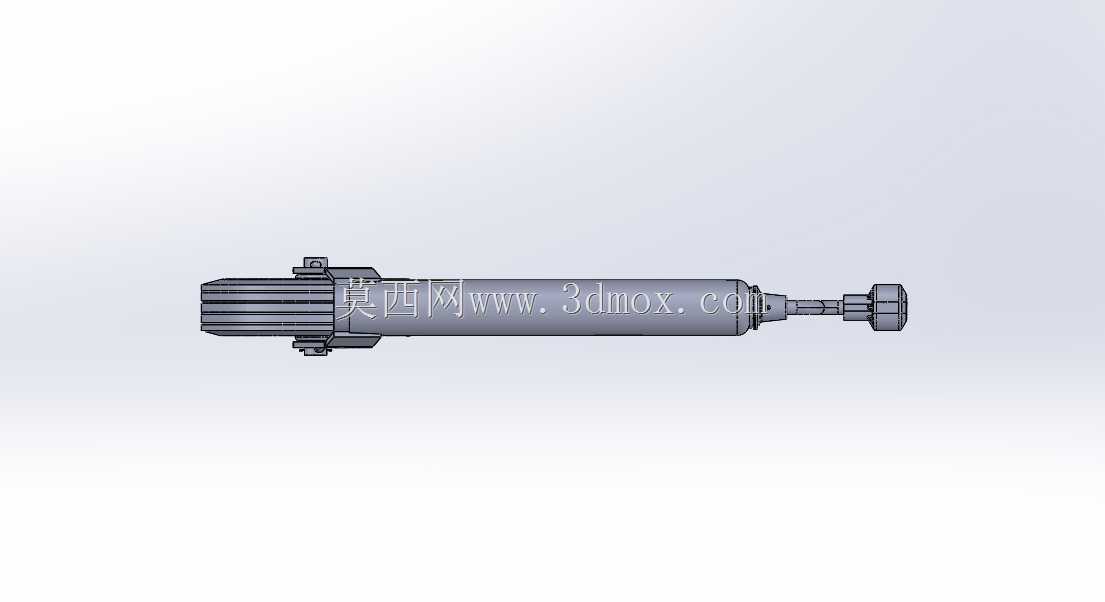

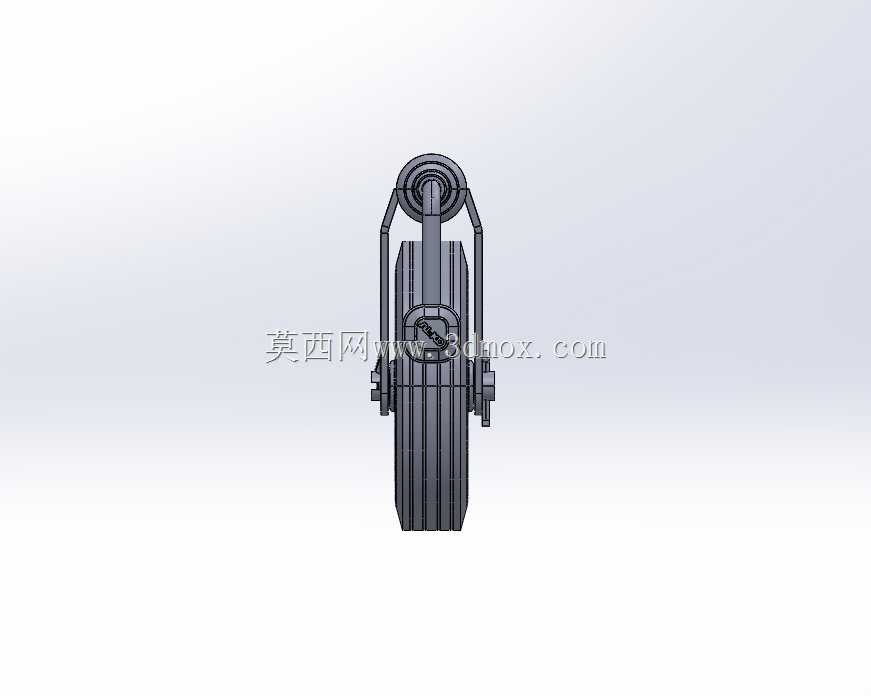

　　建模过程中重点还原了弯管主轴的弧度过渡、轮体与主轴的转动配合间隙、夹具安装位的螺栓孔位尺寸，确保模型可直接用于安装干涉校验、牵引架配套结构设计参考。实际选型时，该款骑轮额定承载对应5.6公斤自重下的支撑载荷，可满足总质量2吨以内轻型拖挂设备的前端支撑需求，安装时可通过配套夹具直接固定在标准尺寸的拖车牵引梁上，无需额外焊接改造，更换维护时仅需松脱夹具螺栓即可完成整体拆装。日常使用中，轮体可360度水平转向，配合把手的升降摇转结构，单人即可完成拖车的驻车支撑、高度微调、小范围转向移位操作，在露营地驻车、车库内停放调整位置时，无需借助额外千斤顶或移位工具即可完成操作。
