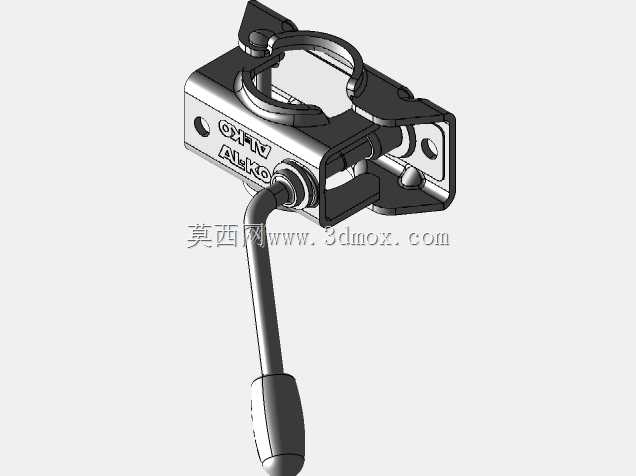

拖车大篷车48MM骑师轮固定夹结构

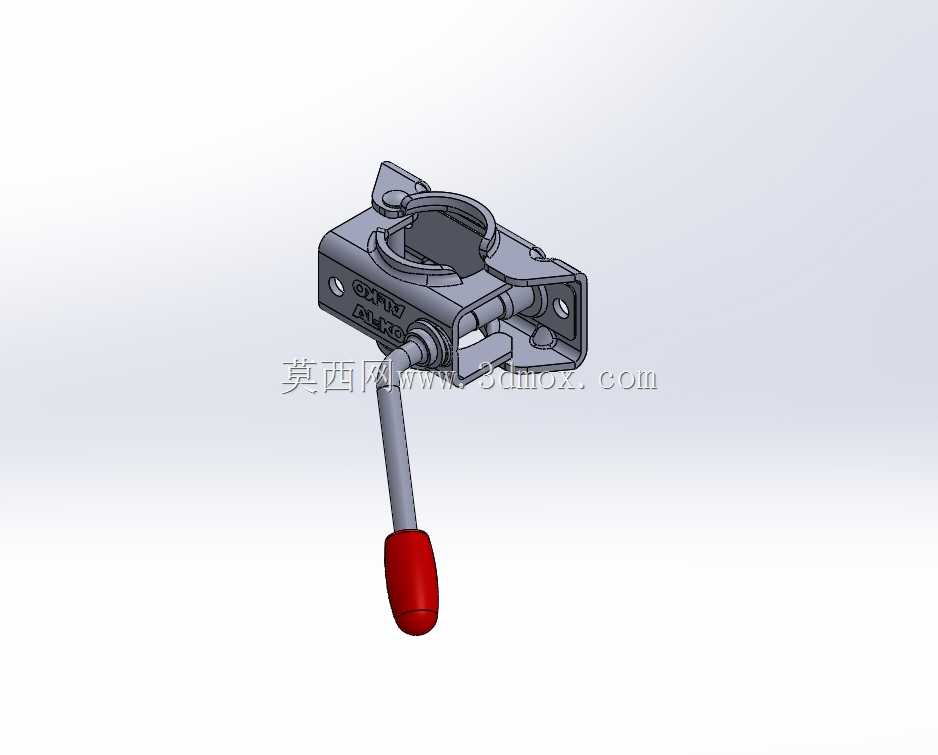

　　在拖挂类旅居车辆、货运小拖车的侧边支撑系统中，骑师轮作为驻车时的辅助支撑、移位时的导向部件，其固定的可靠性直接影响驻车稳定性与行驶安全性，这款适配48mm管径骑师轮的夹件，正是针对这一安装场景设计的快锁固定结构。从实际使用场景来看，该夹件安装在拖车底盘前端的侧边支架上，日常行驶状态下需要将骑师轮向上收起并牢牢锁止，避免行驶过程中轮体下垂剐蹭路面；驻车移位时则可以快速松开夹件，将骑师轮放下支撑地面，通过扳动手柄完成锁止，无需额外工具即可操作，适配户外无工具作业的使用需求。产品功能设计上，手柄末端包覆橡胶握把，增大操作时的摩擦力，即便戴手套或者手上沾有泥水、油污，也能顺畅施力扳动，顺时针或逆时针扳动手柄即可完成夹件的开合锁止，

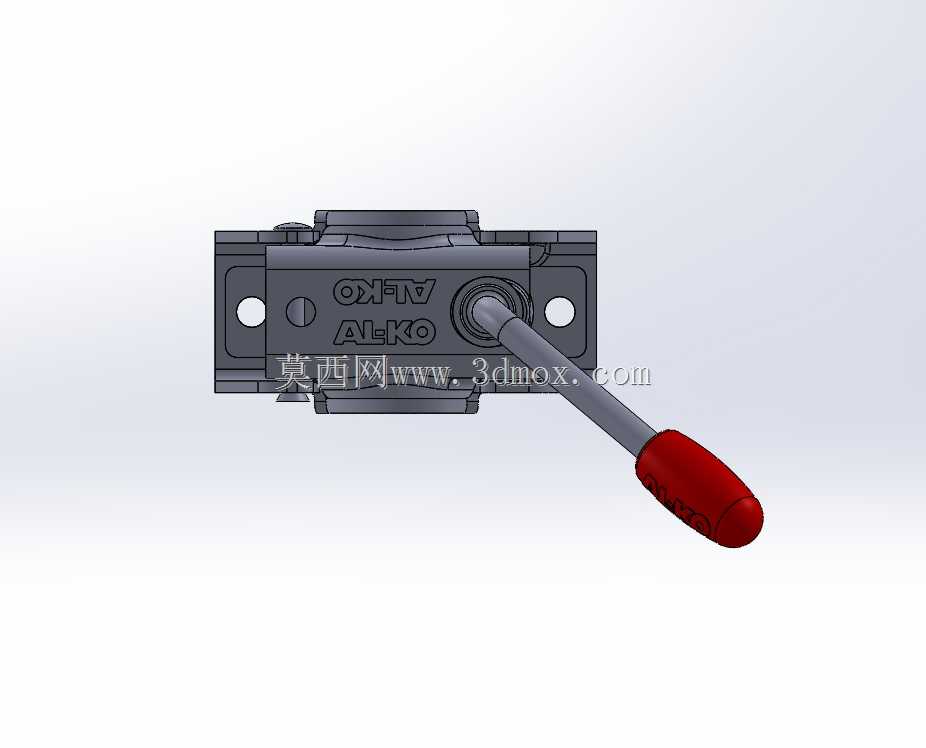

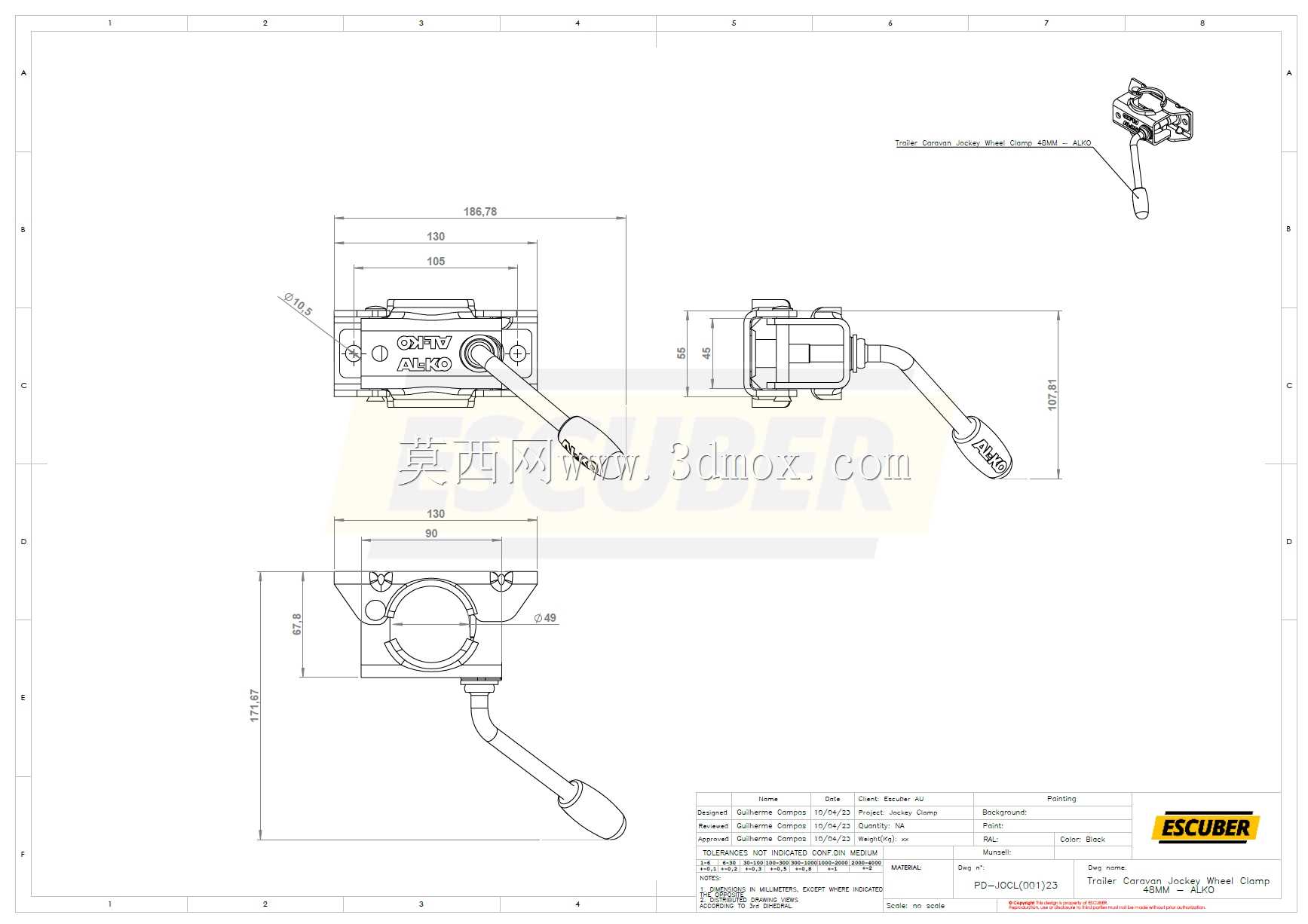

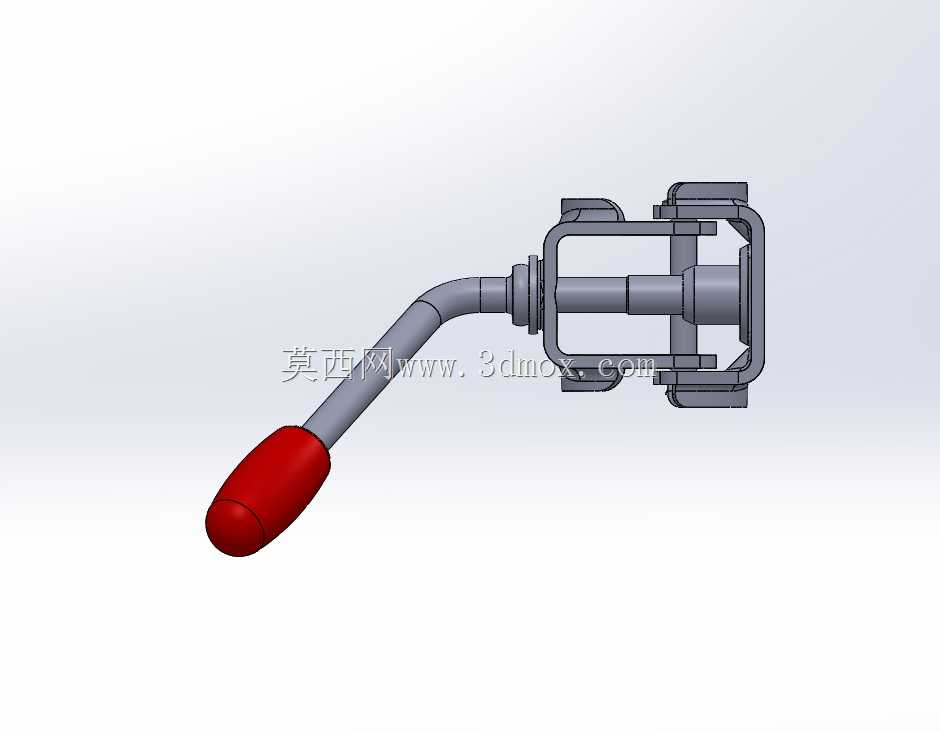

　　操作逻辑简单，普通使用者无需培训即可快速上手。夹件整体采用镀锌表面处理，能够应对户外雨雪、泥泞路段的腐蚀环境，避免长期使用后出现锈蚀卡滞的问题，延长户外使用寿命。从结构设计思路来看，夹件采用抱箍式夹紧结构，配合手柄端的偏心锁紧机构，相比传统螺栓紧固的夹件，操作效率提升明显，同时偏心结构的锁紧力能够保持稳定，不会因为车辆行驶中的振动出现松脱。夹件的安装边界与外形尺寸经过适配优化，整体长宽尺寸为130mm×55mm，安装孔中心距为105mm，安装孔孔径为10.5mm，能够直接适配市面上主流ALKO规格48mm管径骑师轮的安装位，安装时只需通过螺栓穿过安装孔将夹件固定在拖车支架上即可，无需对原有支架进行打孔改装，降低了改装与装配的难度。

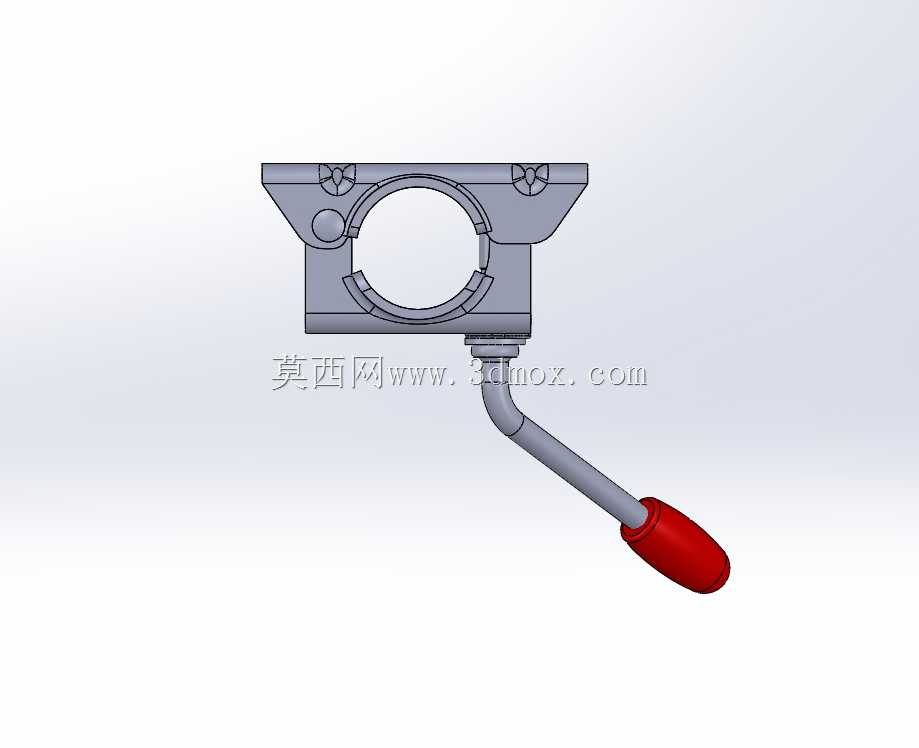

　　夹件的抱箍内径严格匹配48mm管径的骑师轮立杆，夹紧后抱箍与立杆的接触面积充足，不会出现应力集中夹伤立杆表面的问题，同时足够的抱紧力能够保证骑师轮在收起状态下不会出现下滑，放下支撑时也不会出现晃动偏移。在结构细节上，夹件的转轴部位做了耐磨处理，长期反复扳动操作也不会出现旷量，锁紧机构的咬合面做了防滑齿处理，进一步提升锁止后的防滑能力，即便在颠簸路面行驶，夹件也能保持可靠的锁止状态，避免骑师轮意外脱落引发安全隐患。
