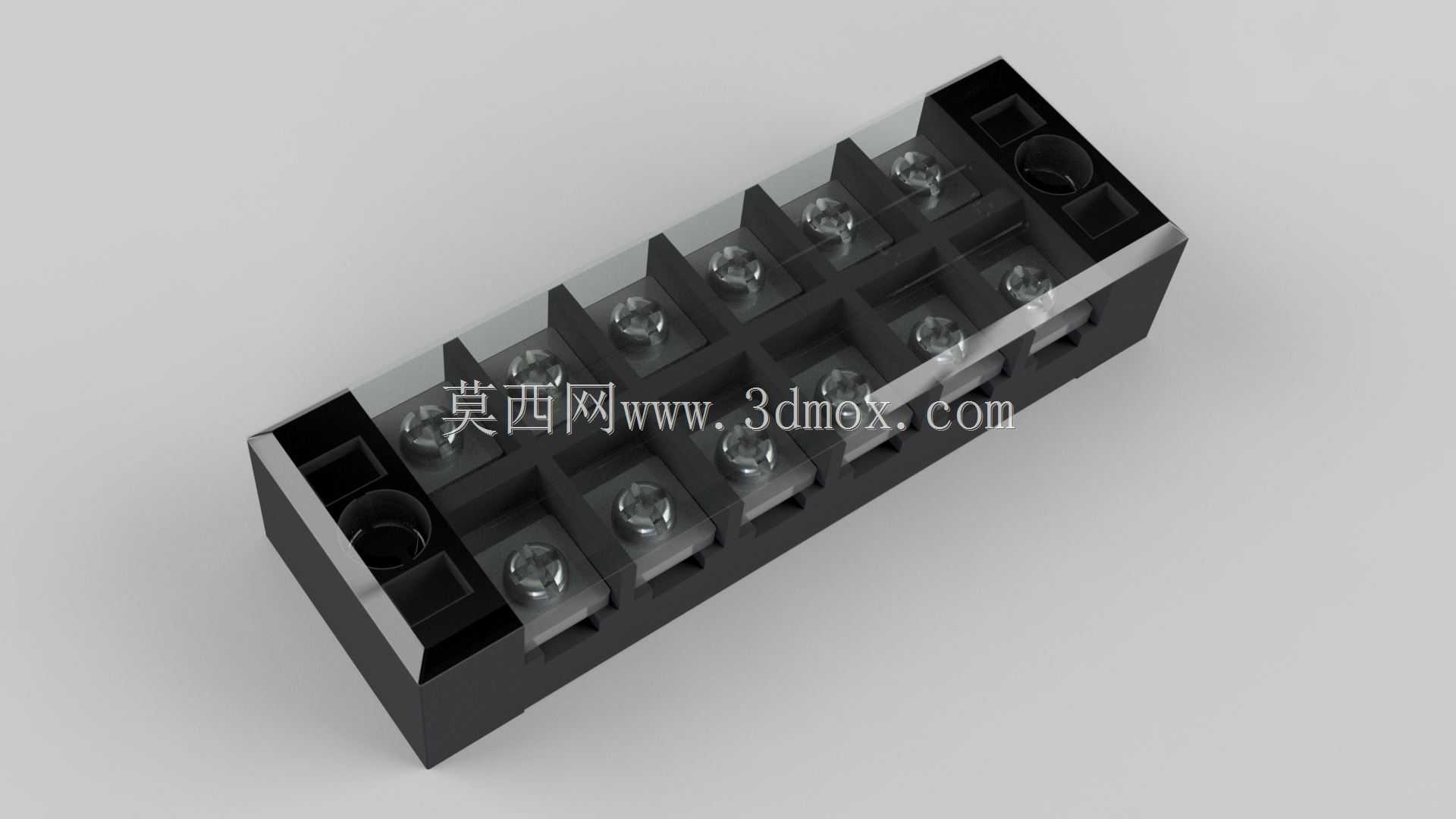

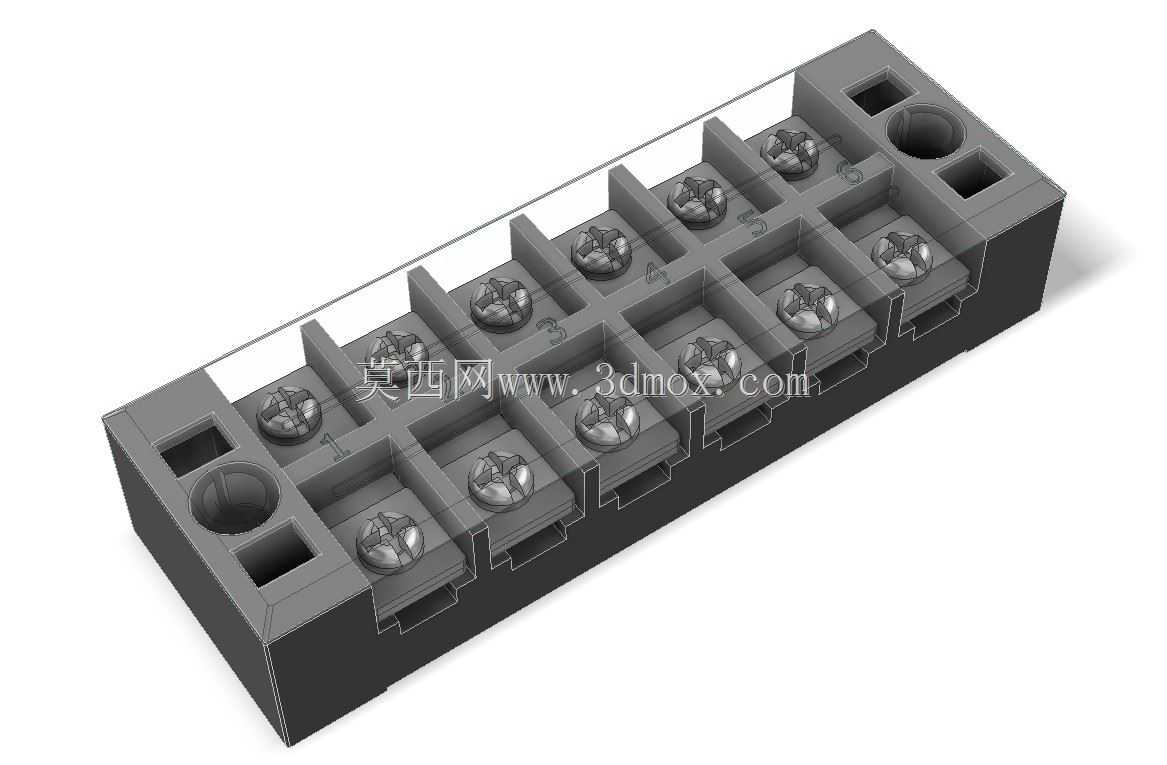

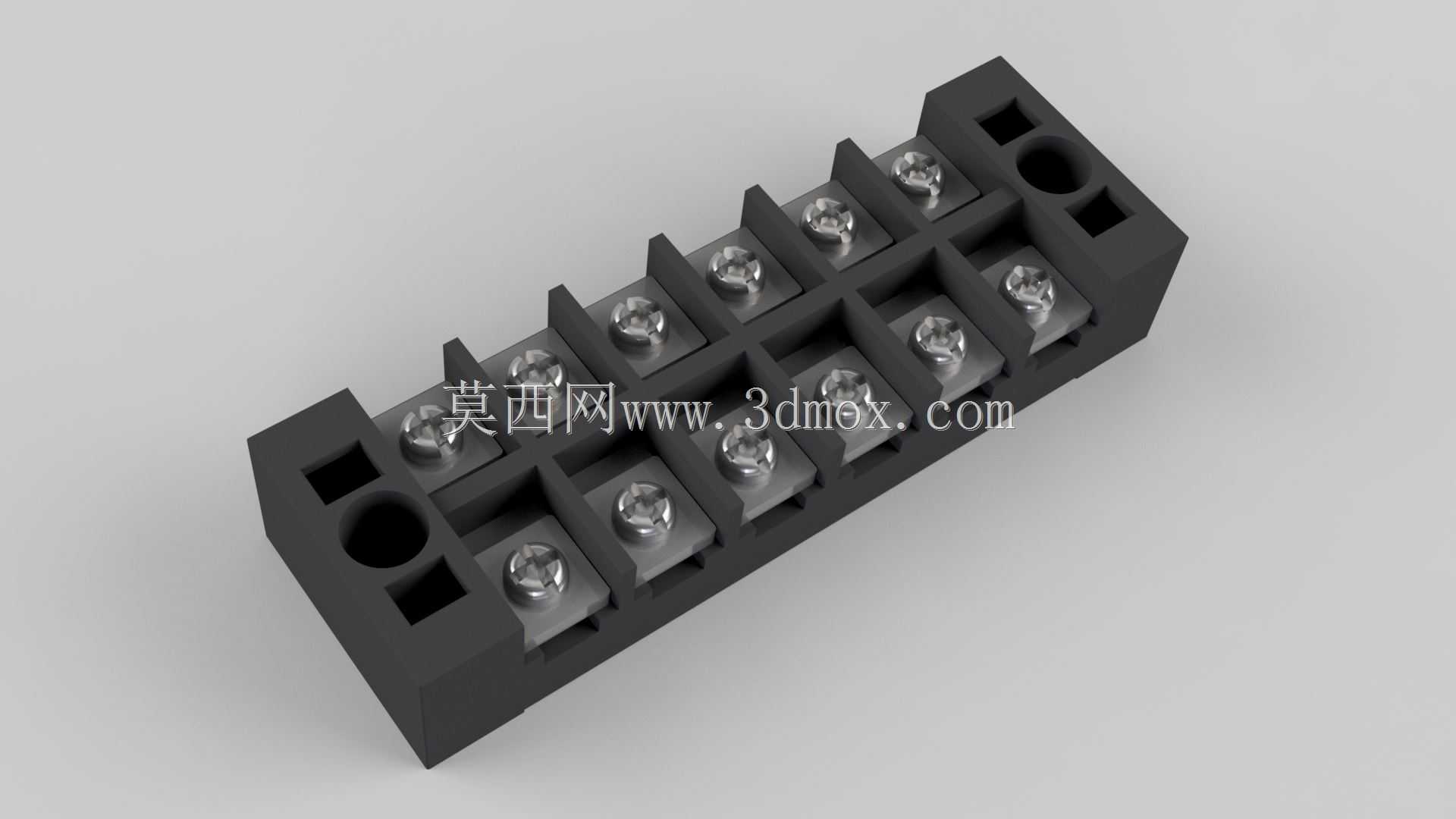

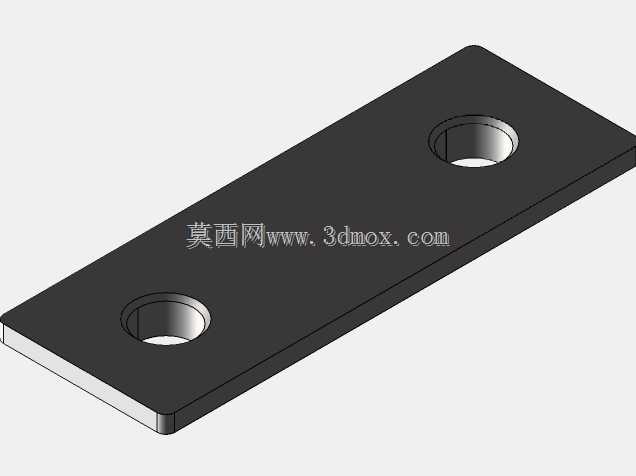

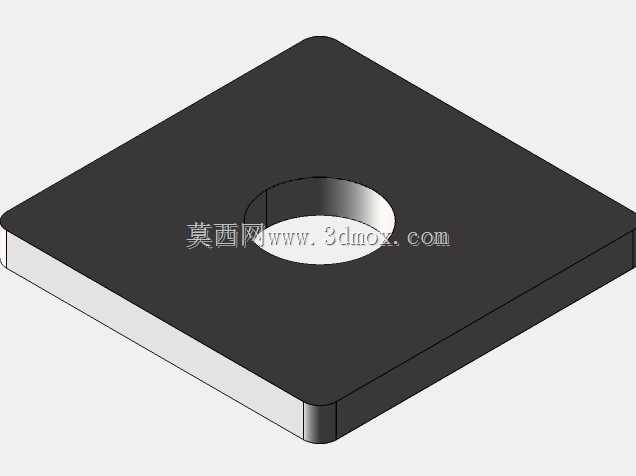

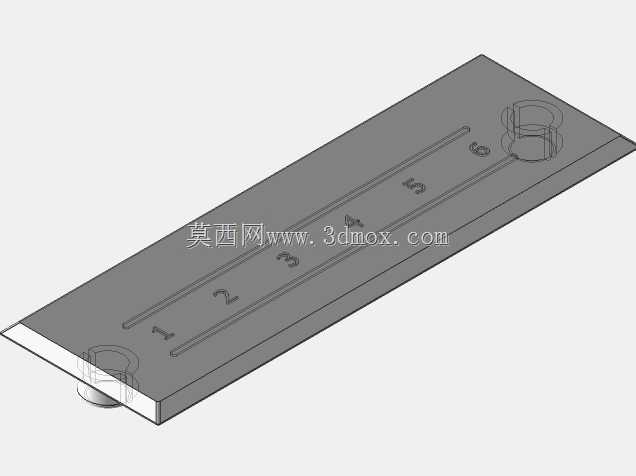

6位组合式接线端子排结构设计

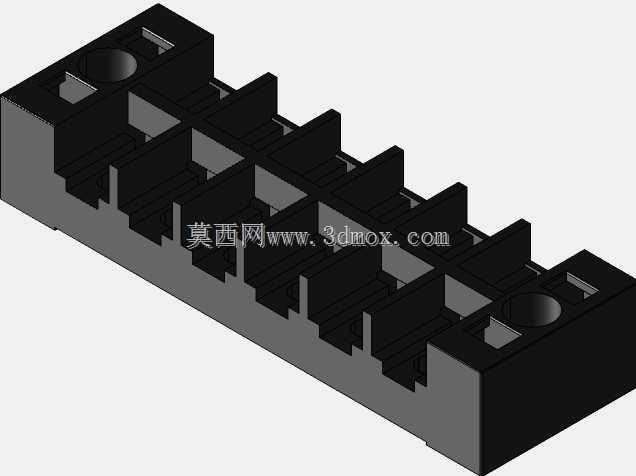

　　这款6位组合式接线端子排，是低压电气柜、设备电控回路、现场分线盒里最常用的导线接续组件，日常做设备电控布线、机床配电改造、小型自动化装置接线时经常会用到这类部件，核心作用是实现多回路导线的可靠分接、固定与绝缘隔离，避免导线直接铰接带来的接触不良、绝缘破损、短路打火等隐患。从结构设计来看，整体采用阻燃绝缘基座搭配压接式螺丝锁紧结构，每个接线位独立设置隔仓，相邻接线位之间的绝缘挡墙高度完全覆盖螺丝锁紧区域，能有效防止不同电位导线端头意外触碰造成的短路，基座两端预留了标准安装固定孔位，既可以适配常见的DIN导轨卡装，也能通过螺丝直接固定在安装板上，安装边界适配行业通用的35mm标准导轨安装槽，也兼容M3螺丝的孔位固定需求，

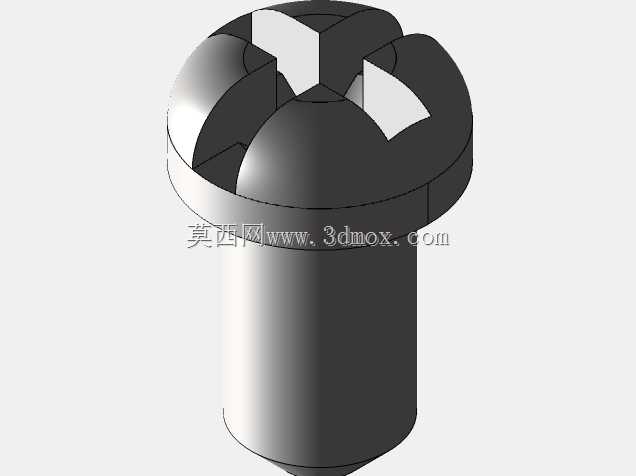

　　单排6位的排布刚好适配小功率设备的三相电源加控制信号、接地回路的分线需求，不用额外裁切拼接端子排。每个接线位的压接结构采用下沉式螺丝设计，螺丝底部带防滑压片，锁紧时压片会均匀压合在导线线芯上，不会因为螺丝直接顶伤多股软线的线芯造成断股，不管是硬线还是压接了冷压端头的软线，都能保证足够的接触压力，降低长期运行后的接触电阻温升问题。基座的进线端做了喇叭口导向结构，穿线时不用刻意对准小孔，导线能顺着导向斜面滑入压接腔，现场布线时能节省不少穿线对位的时间，每个接线位的压接腔预留了足够的导线容纳空间，能适配常规1.5平方到2.5平方的多股铜芯线接入，完全覆盖小型机床、非标设备控制回路的导线线径需求。做三维建模的时候，

　　这类端子排的细节还原重点要落在隔仓的壁厚、安装孔的同轴度、螺丝行程的预留空间上，要是隔仓壁厚做薄了，实际生产注塑时容易出现缩痕，绝缘强度也达不到要求，要是螺丝行程预留不足，会出现大线径导线压不紧、小线径螺丝顶不到位的问题，另外基座底部的导轨卡扣结构要做适当的弹性余量，保证卡装到导轨上时既能卡紧不松动，又能在需要拆卸的时候用一字螺丝刀顺利撬动卡扣取下，不会因为卡扣过脆造成断裂。这类端子排日常使用时，通常是成排组合使用，单组6位的规格刚好适配小回路的分线需求，不用像长条形端子排那样裁切浪费，在CA6140这类普通车床的电控改造里，经常会用这类端子排做操作按钮、限位开关的信号分线，也会用在小型配电箱里做照明回路、风机回路的导线接续，相比焊接的接线方式，这种螺丝压接的端子排后期维护更换导线更方便，不用拆焊就能重新接线，绝缘基座的耐温等级也能适配常规工业现场的环境温度，不会因为设备运行发热造成基座变形失效。
