PG9规格尼龙电缆防水夹紧接头结构

　　在低压电气柜、户外接线盒、小型电源变压器周边的布线作业中，线缆穿入设备壳体后的固定与密封一直是结构设计里容易被忽略却直接影响设备防护等级的环节，PG9规格的电缆夹紧接头正是针对这一需求设计的标准穿线连接件。这类接头的核心作用是在设备壳体的开孔位置完成线缆的穿入引导，同时通过内部的弹性密封结构与锁紧机构，实现线缆与壳体之间的IP65级以上密封，避免外界水汽、粉尘顺着线缆外皮与开孔的间隙进入设备内部，同时为穿入的线缆提供轴向的抗拉固定，避免设备运输、运行过程中线缆受外力拉扯导致接线端子松脱、线芯断裂的问题。

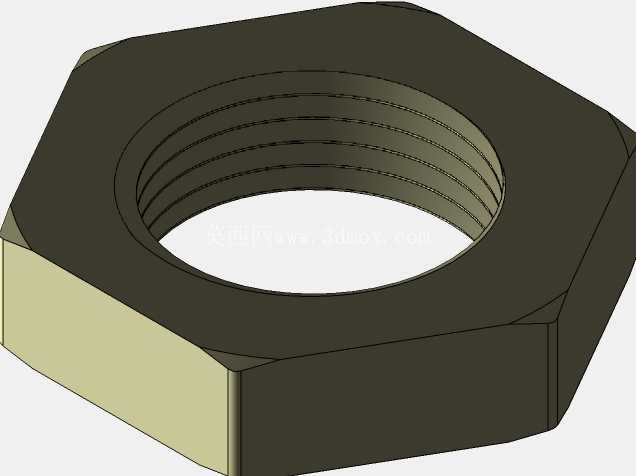

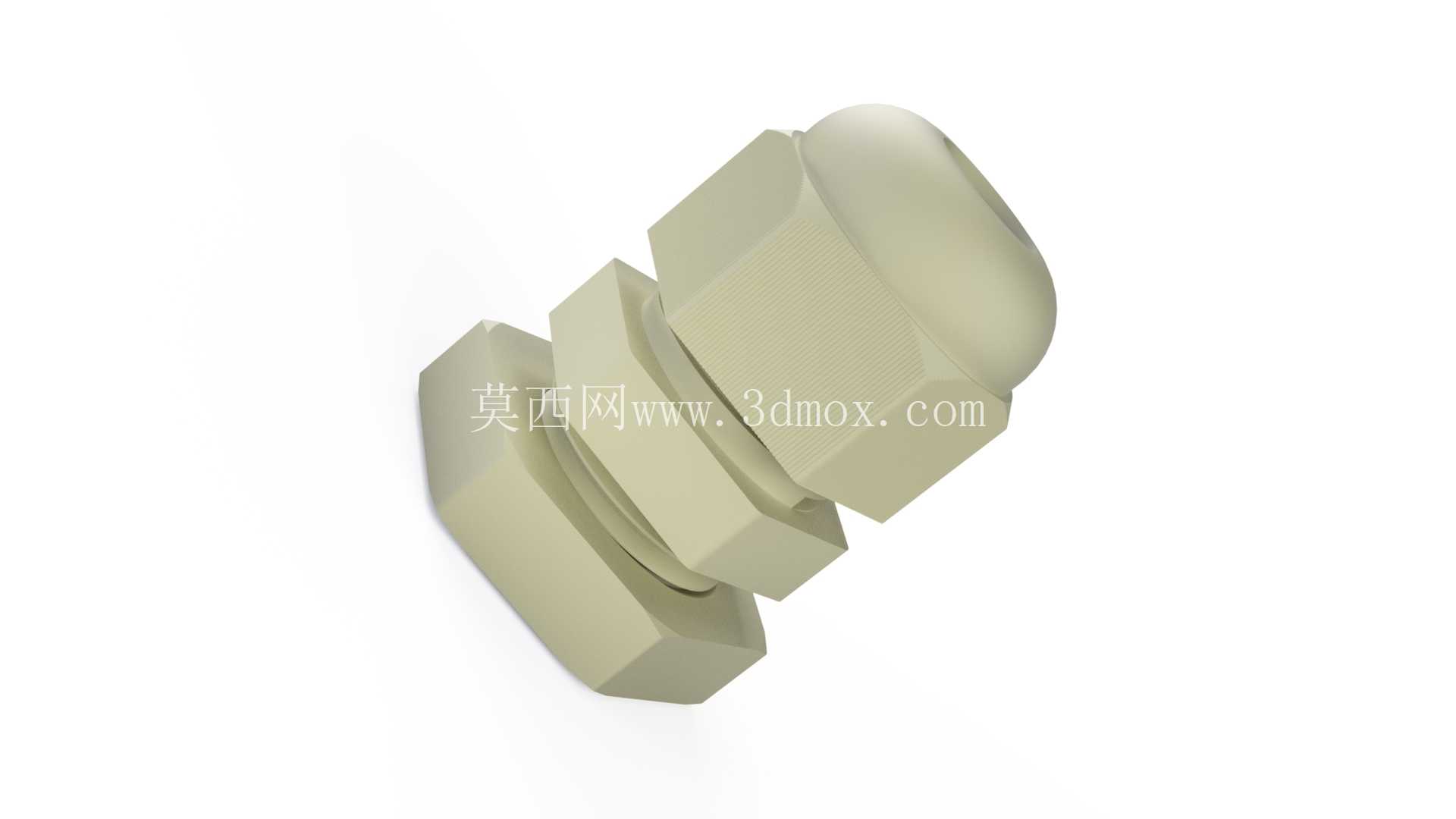

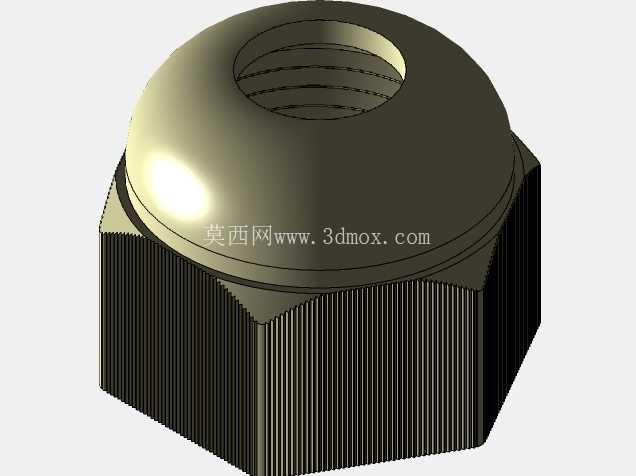

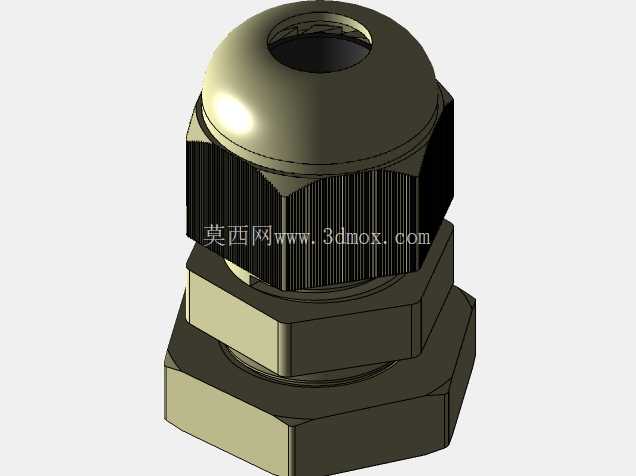

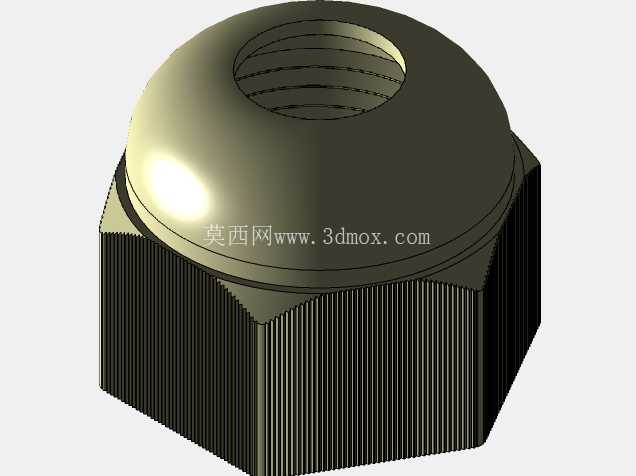

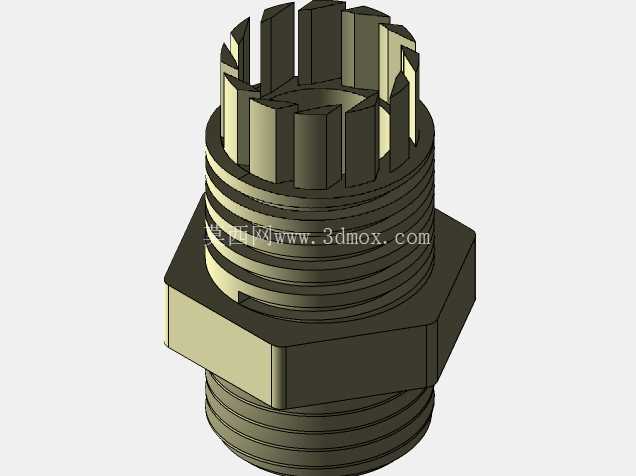

　　从结构设计逻辑来看，这款接头采用分体式组合结构，整体分为三个核心功能段：一端是带外螺纹的穿线主体，用于穿过设备壳体上预先加工的对应规格开孔，通过配套的六角锁紧螺母从壳体另一侧拧紧，将整个接头固定在壳体壁面上，主体段的六角结构设计是为了适配标准开口扳手的拧紧作业，安装时可以从壳体外侧对接头进行周向固定，避免拧紧锁紧螺母时整个接头跟转，破坏壳体表面的防腐涂层。中间段是弹性夹紧密封区，内置带锥度的尼龙夹紧爪与橡胶密封环，当另一端的圆顶锁紧螺帽向主体方向拧紧时，锥面结构会推动夹紧爪向内收缩，均匀包裹在穿过接头的电缆外护套上，这个收缩过程的设计需要严格控制锥度比例，既要保证足够的抱紧力满足线缆抗拉要求，又不能因为收缩量过大夹伤电缆外护套，甚至挤压内部线芯影响载流能力。末端的圆顶螺帽除了提供拧紧施力的结构外，圆滑的外轮廓可以避免安装后尖锐棱角划伤布线作业人员的手部，同时减少积灰积水的附着面，适合户外设备的外露安装场景。

　　在安装边界的尺寸设计上，这款PG9接头适配的设备壳体开孔直径为常规的15.2mm标准开孔，可穿入的电缆外护套直径范围在4mm到8mm之间，基本覆盖了常规控制信号线缆、小功率电源供电线缆的外径规格；接头整体的轴向安装长度控制在22mm以内，即使在壳体内部布线空间局促的小型变压器接线腔、薄型壁挂式电气箱内，也不会因为接头突出长度过大挤占内部接线空间，六角锁紧部位的对边尺寸为19mm，配套标准扳手即可完成安装，不需要定制特殊工装。设计过程中特意将各部件的配合间隙控制在0.1mm以内，避免长期户外使用后因为热胀冷缩出现配合松动，密封失效的问题，所有棱角位置都做了R0.5的倒圆角处理，既提升了注塑成型时的材料流动性，减少注塑缺陷，也避免安装过程中应力集中导致的部件开裂。

　　实际选型应用时，这类接头不仅可以用在电源变压器的进出线位置，在传感器接线盒、户外照明灯具、小型工控设备的壳体穿线位置都能通用，相比传统的橡胶护圈穿线结构，这种带锁紧夹紧功能的接头不需要额外打胶密封，安装效率提升60%以上，后期维护更换线缆时只需要拧开末端螺帽即可抽出线缆，不需要破坏原有密封结构。建模过程中对夹紧爪的收缩变形量做了模拟验证，当螺帽拧紧到额定扭矩时，夹紧爪对电缆的抱紧力可以达到50N以上，完全满足常规布线的抗拉要求，同时密封环的压缩率控制在30%的合理区间，既保证密封性能，又不会因为压缩量过大导致橡胶件提前老化失去弹性。接头整体采用尼龙PA66材质注塑成型，自带绝缘性能，不需要额外做绝缘处理就能满足低压设备的电气安全要求，同时材质本身的耐腐蚀性可以适应多数工业现场的酸碱环境，不需要额外做表面防腐处理。
