金属折弯式带安装座小型铰接连接件

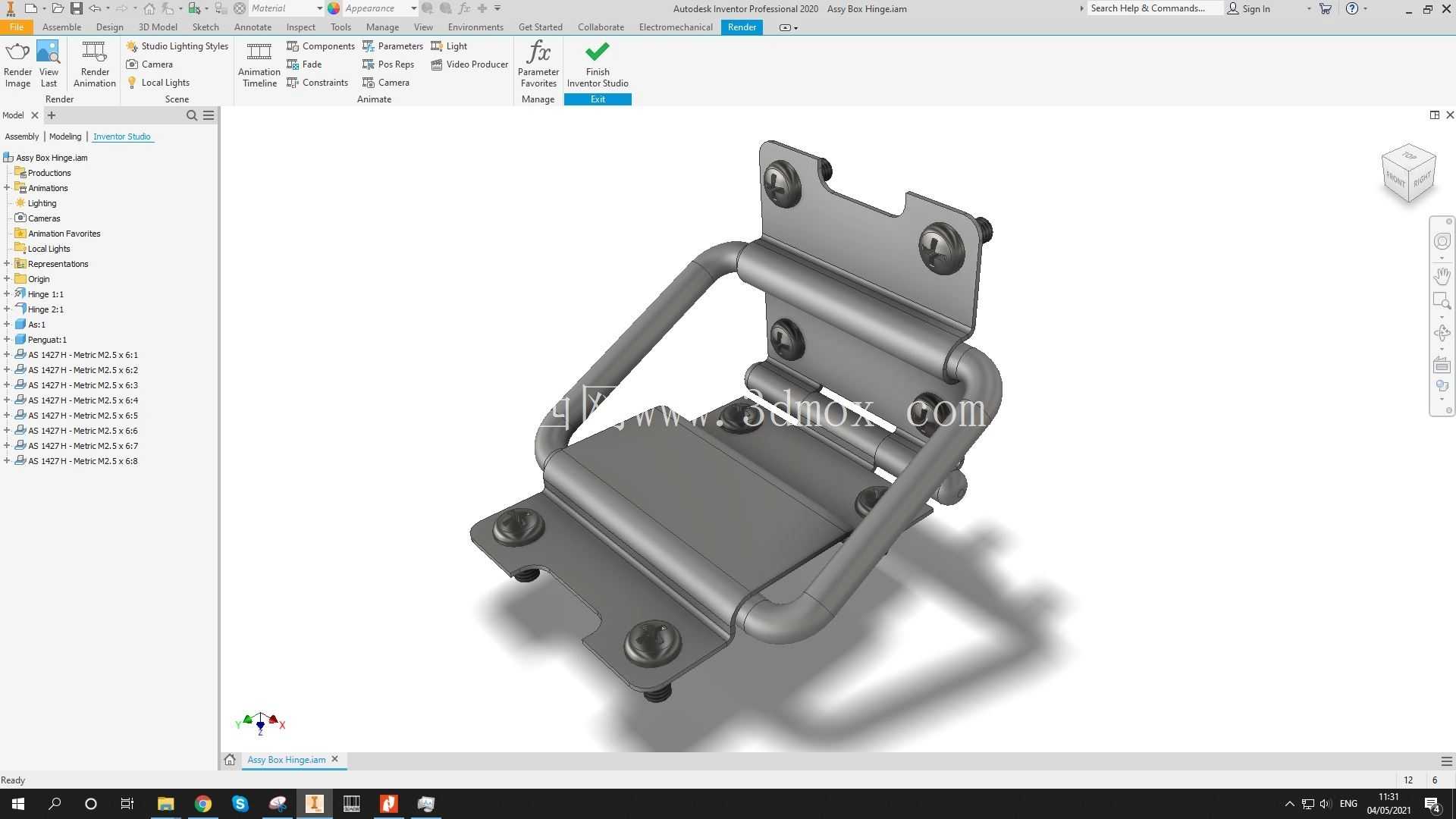

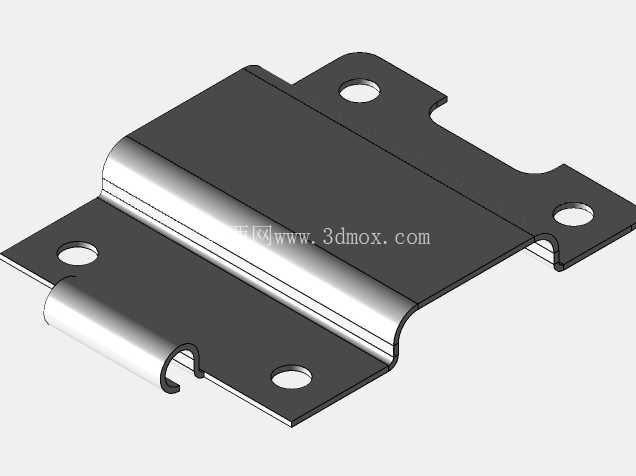

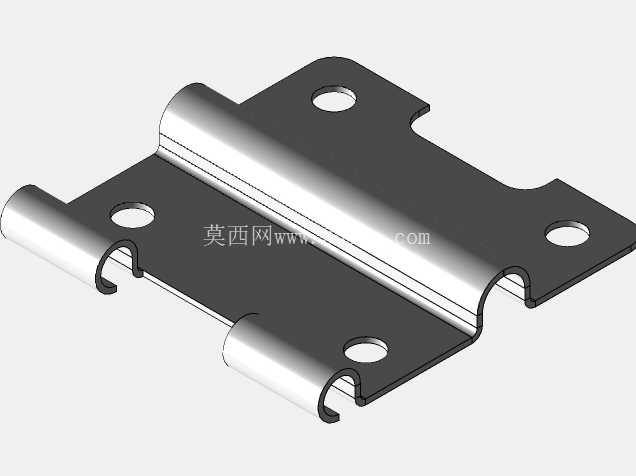

　　这款小型铰接连接件主要面向需要频繁开合、翻转检修的工业设备舱门、小型防护盖板、仪器仪表内置模块安装位场景，在减压阀组配套的仪表防护舱、小型工控设备侧开检修门、低压电气盒翻盖结构中都能适配，相比普通塑料合页，全金属的结构能在有轻微振动、存在少量油气附着的工业现场保持长期稳定的铰接精度，不会出现长期开合后轴孔磨损松旷、翻盖下垂错位的问题。从结构设计来看，主体采用冷轧钢板冲压折弯成型，两个安装支座都预留了十字槽沉头螺钉的安装孔位，安装时螺钉头可以完全沉入支座平面，不会突出安装面干涉翻盖的开合轨迹，也避免了突出的螺钉头剐蹭周边走线或者操作人员手部。

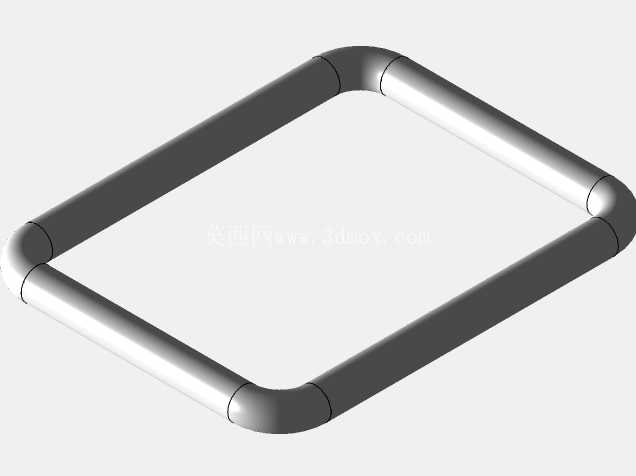

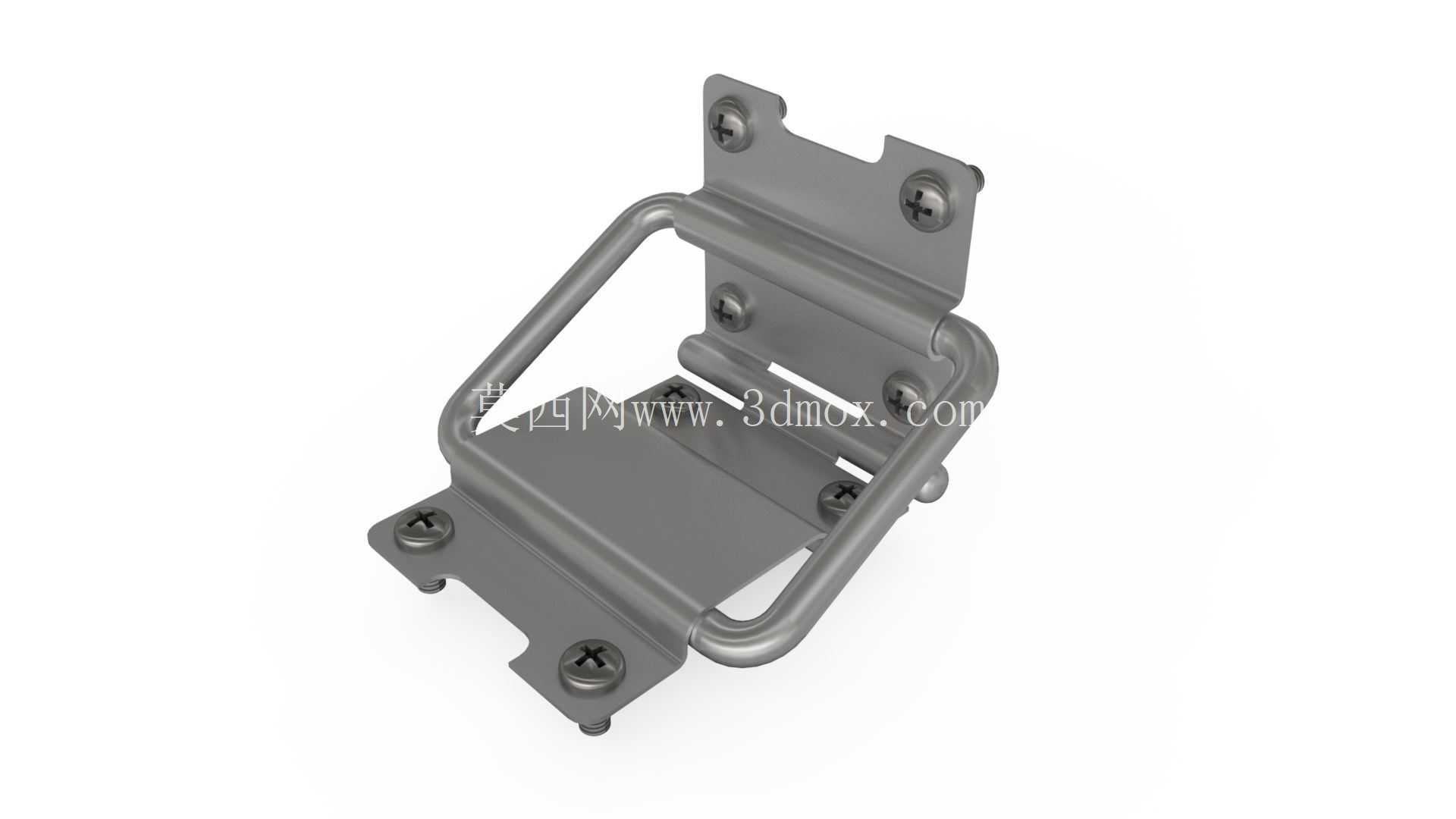

　　中间的铰接轴采用冷拉圆钢弯制的U型框结构，替代了传统的单根通长销轴，一方面U型框本身可以作为翻盖的握持拉手使用，操作人员开合舱门时不需要额外加装外置拉手，直接扣住U型框就能完成翻盖动作，减少了零件数量与安装工序；另一方面U型的轴体结构和两个支座的轴套配合段更长，铰接的抗侧向偏移能力更强，当翻盖受到侧向的意外碰撞时，不会出现销轴脱出、支座变形的问题。在安装边界上，两个安装支座的固定孔位间距经过适配，既可以安装在1.5-2mm厚度的金属板件安装面上，也可以适配工程塑料材质的设备外壳，沉头孔的深度适配M3规格的十字沉头螺钉，安装时不需要在安装面背面预留过多的螺母沉位，对于空间紧凑的仪表类设备内部结构十分友好。

　　铰接的开合角度可以达到110度左右，完全打开时翻盖不会和设备主体的侧面产生干涉，检修时可以完全露出内部的阀组调节部件、接线端子，不需要额外扶住翻盖就能保持全开状态，关闭时U型框刚好贴合在支座的平面上，整体外凸高度不超过15mm，不会在设备外表面形成突出的勾挂结构，避免现场走线、搬运时被勾扯导致舱门意外打开。设计过程中特意将支座的折弯边做了小圆角处理，没有尖锐的冲切毛边，安装时不会划伤操作人员的手部，也不会割破设备内部的线缆绝缘层。轴体和支座的轴孔之间采用小间隙配合，开合时的阻尼感适中，既不会因为间隙过大出现翻盖松旷晃动，也不会因为配合过紧导致开合卡顿，在-10℃到60℃的工业现场环境温度范围内，配合间隙不会因为材料热胀冷缩出现明显变化，能保持一致的开合手感。和常见的外露式合页不同，这款铰接件的所有固定螺钉都安装在支座的内侧，当舱门关闭之后，外部看不到螺钉的安装位置，具备一定的防非授权开启的能力，适合用在有一定防护要求的仪表设备外舱上。

　　在实际选型适配时，需要注意安装面的平面度误差不超过0.2mm，如果安装面存在明显的翘曲，会导致两个支座的同轴度出现偏差，长期开合会加速轴孔的磨损，安装时建议先将两个支座的螺钉初步预紧，之后多次开合翻盖确认动作顺畅，再依次将螺钉拧紧到规定扭矩，避免安装时强行拉扯支座导致轴孔错位。这款铰接件的承重能力适配单扇重量不超过2kg的盖板或者舱门，不适合用在大型设备的重型检修门上，在阀组类仪表设备上使用时，还可以根据实际的安装空间，对U型拉手的折弯角度做小幅调整，适配不同的翻盖开启角度需求，不需要重新开模制作支座部分，能缩短非标设备的设计改型周期。
