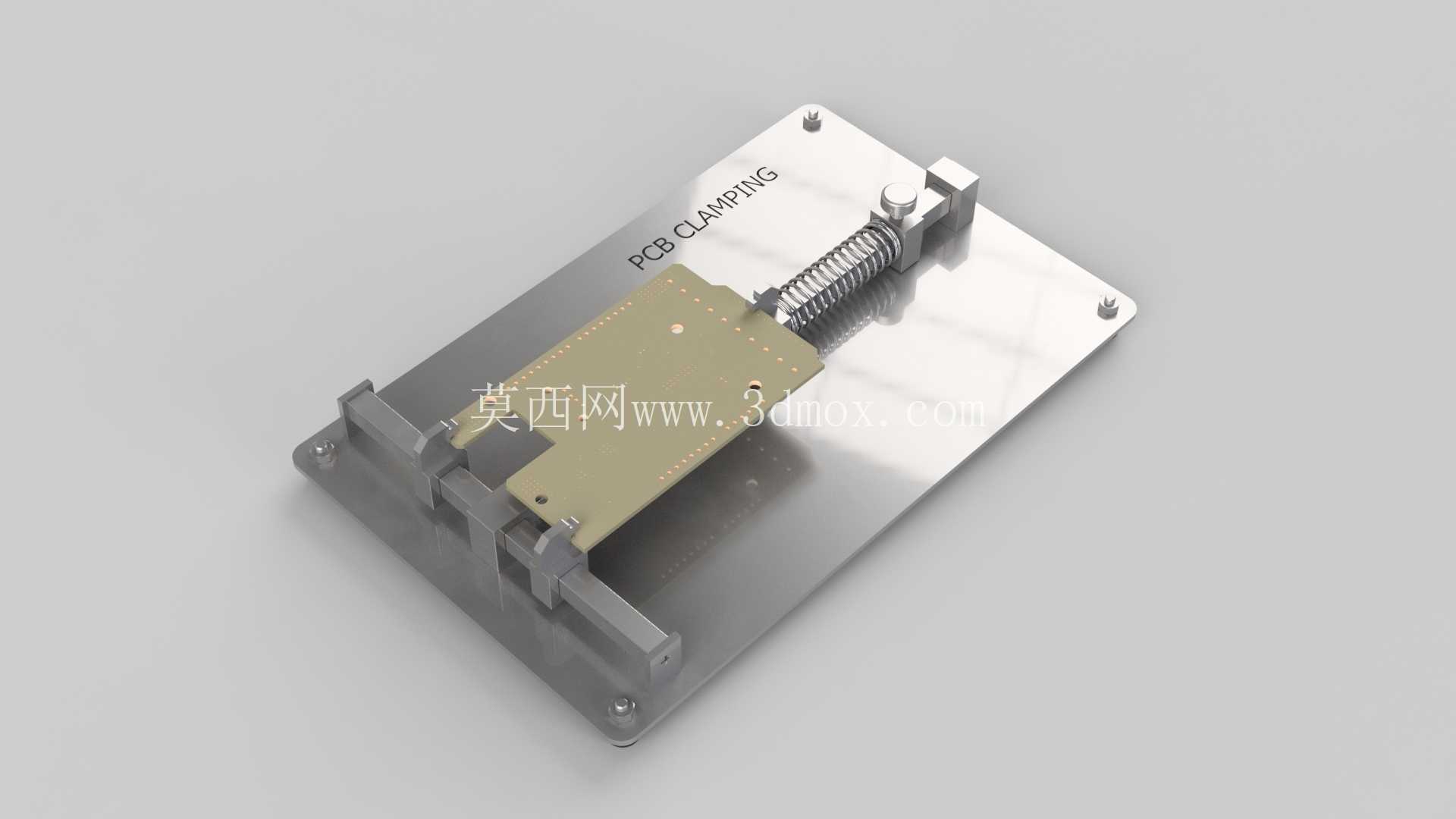

弹簧压紧式PCB板定位夹持工装结构

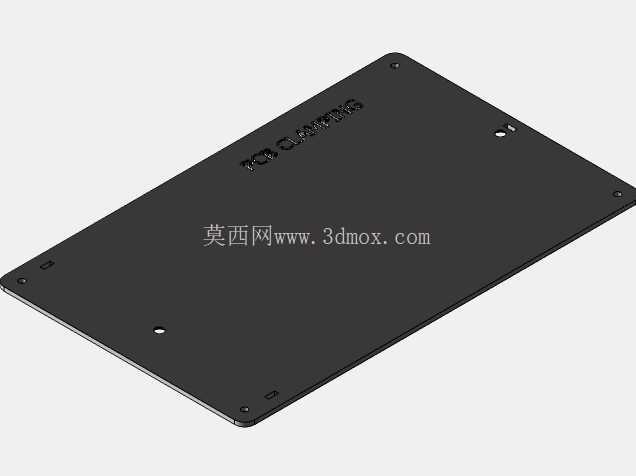

　　在电子制造的SMT后段工序、电路板手工焊接、功能测试、元器件返修等作业场景中，PCB板的可靠定位是保障作业精度、提升操作效率的核心前提，这款弹簧压紧式PCB夹持工装，正是针对中小批量多规格电路板作业场景开发的定位结构。不同于流水线专用的定制化载具，该工装采用通用化可调的设计思路，底座采用整块防锈铝合金经铣削加工成型，平面度控制在0.05mm以内，为PCB板提供稳定的支撑基准面，底座四角预留的沉头安装孔可直接固定在工作台面，也可适配各类测试架、焊接辅助台的安装接口，安装边界可覆盖绝大多数桌面作业工位的安装需求。

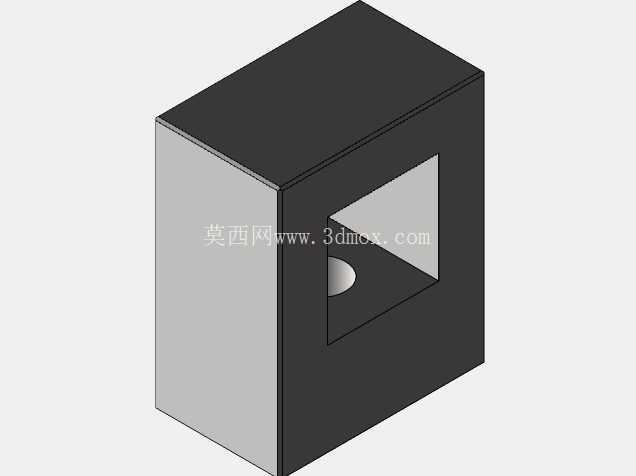

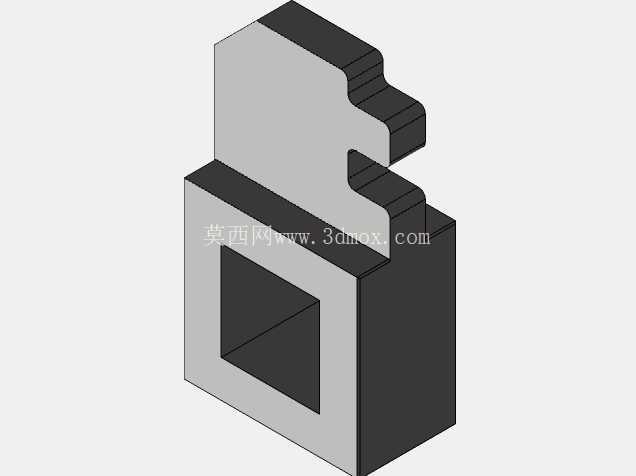

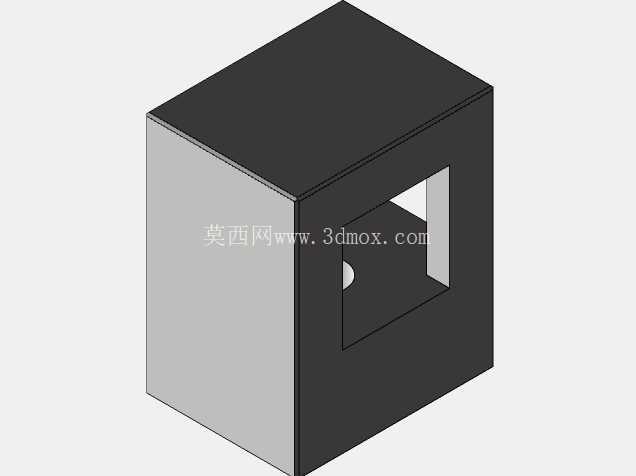

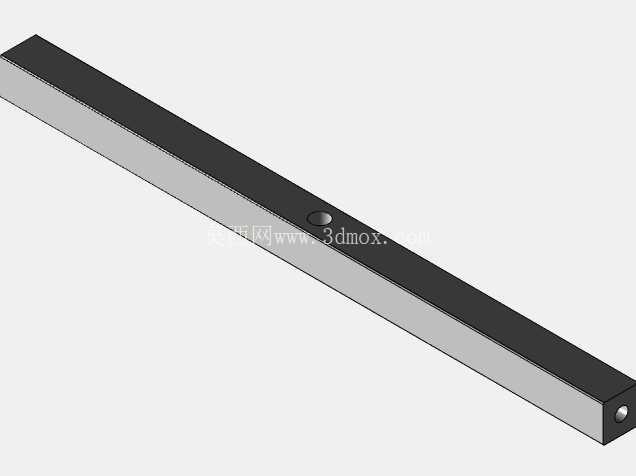

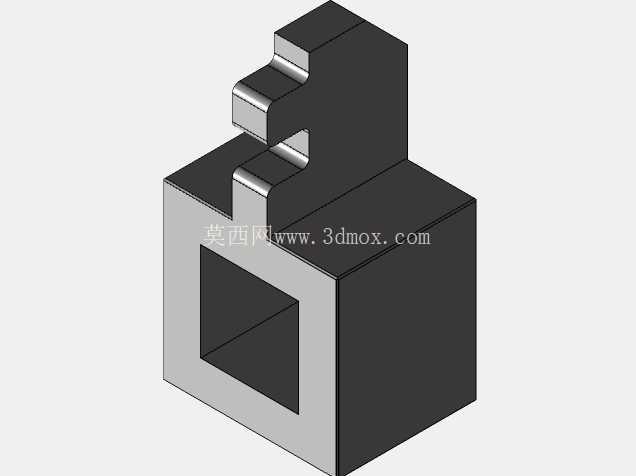

　　工装的核心压紧机构采用圆柱螺旋压缩弹簧提供持续压紧力，弹簧选型经过刚度校核，既能够提供足够的夹持力避免PCB在作业过程中发生移位，又不会因压力过大导致薄板类PCB出现翘曲变形，弹簧导杆与导向座采用间隙配合，滑动顺畅无卡滞，操作人员单手即可推动压块完成PCB的取放动作，大幅降低反复装夹的操作耗时。工装的定位侧设置了两组可调式定位挡块，挡块上预留的长条形调节槽可适配不同宽度尺寸的PCB板，调节范围覆盖常见的消费电子类、工控类电路板尺寸，挡块与PCB接触的端面做了倒角处理，避免装夹过程中刮伤PCB板边的线路或阻焊层。压块与PCB接触的端面镶嵌了硅胶缓冲垫，既能够增大接触摩擦力提升夹持稳定性，又能避免硬质金属压块压伤PCB表面的贴片元器件。

　　从结构设计的细节来看，该工装充分考虑了电子装联作业的实际需求，底座表面做了硬质阳极氧化处理，耐磨且不易沾附焊锡渣、助焊剂残留，日常清洁维护十分便捷；弹簧组件做了发黑防锈处理，长期在焊接工位的高温、多助焊剂挥发的环境下使用也不易出现锈蚀卡滞。在功能测试场景中，该工装的开放式结构不会遮挡PCB板的测试点，操作人员可直接使用探针接触测试点完成电路参数检测，不需要额外在工装上加工测试避让孔，适配性更强；在手工焊接场景中，工装的金属底座可起到一定的散热作用，减少焊接过程中热量集中导致的PCB板局部变形。

　　不同于气动、电动类的复杂夹持机构，该纯机械结构的工装不需要外接气源或电源，部署灵活，既可以在固定工位使用，也可随维修人员移动至外场维修场景使用，结构简单可靠，故障率极低，日常仅需定期在导向杆处涂抹少量润滑脂即可长期稳定使用。设计过程中针对PCB装夹的常见痛点做了针对性优化：比如压块的滑动行程做了冗余设计，即使是带较高插接件的PCB板也可顺利放入夹持位，不需要额外更换压块；定位挡块的固定螺丝采用手拧式设计，调整夹持规格时不需要借助额外工具，可快速完成不同规格PCB的装夹切换，非常适合多品种小批量的电子生产、研发打样、维修返工场景使用。工装的整体外形紧凑，占用工作台面面积小，不会过多挤占焊接、测试作业的操作空间，底座边缘做了圆角钝化处理，避免操作过程中划伤操作人员手臂，细节处符合工业作业的人机工程要求。
