日用塑料制品注塑成型肥皂盒模具结构

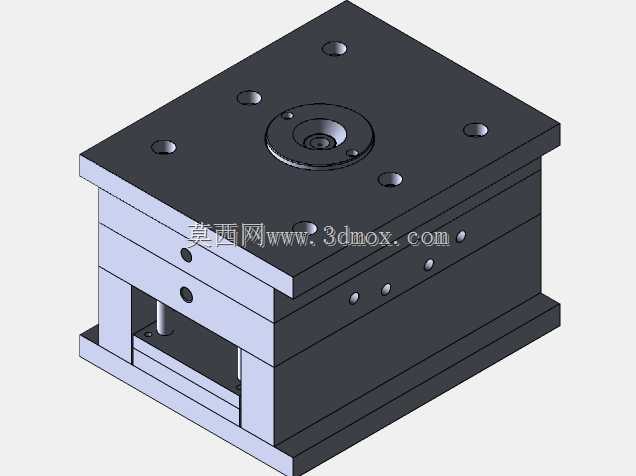

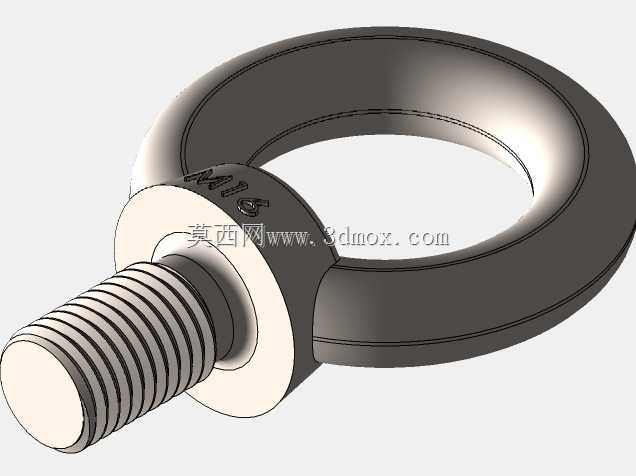

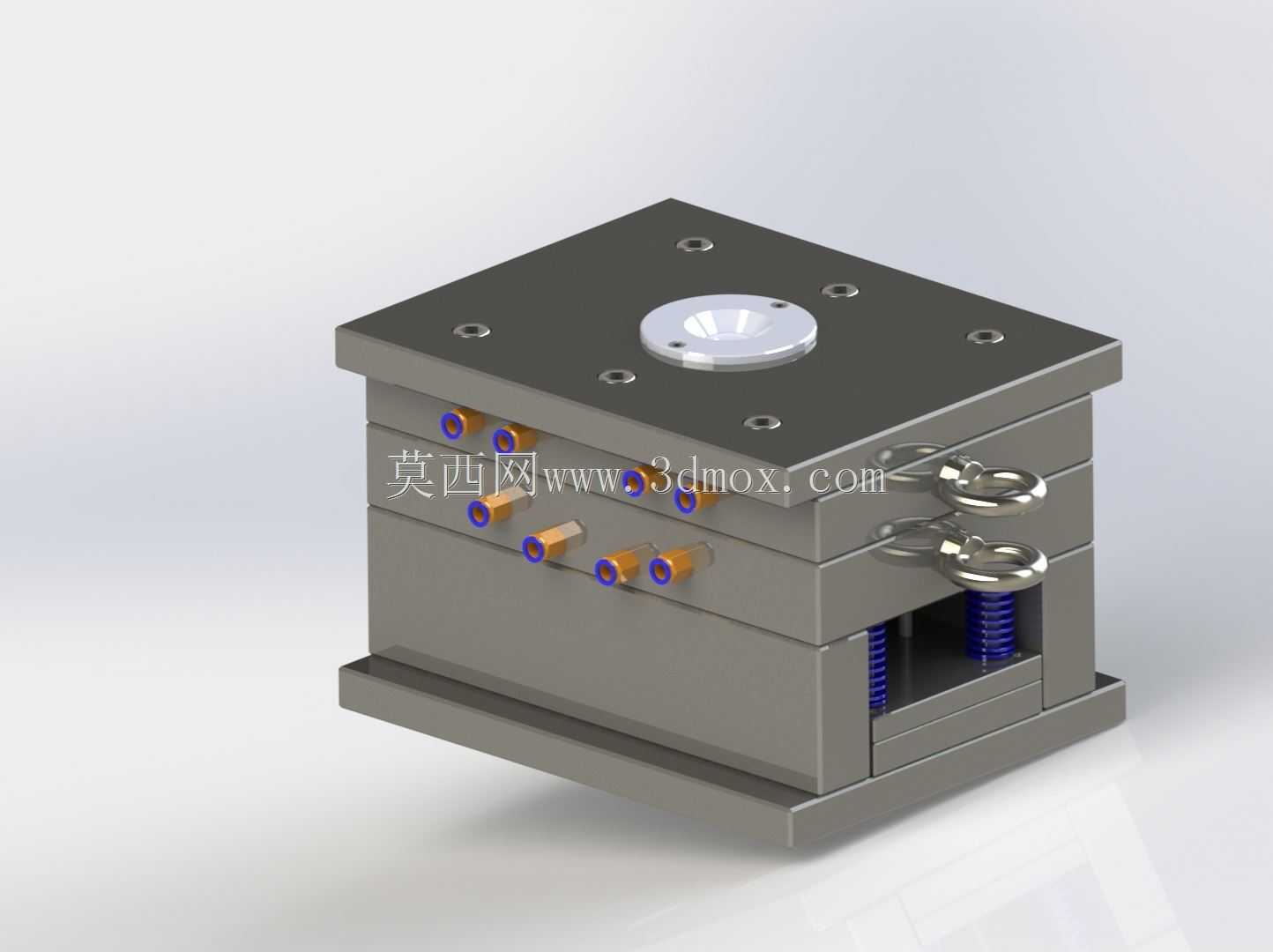

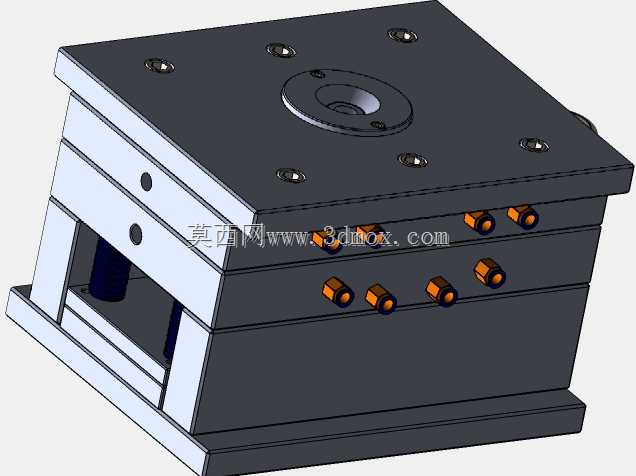

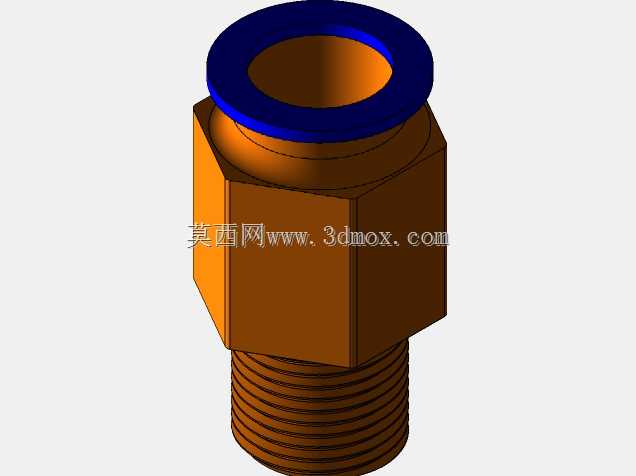

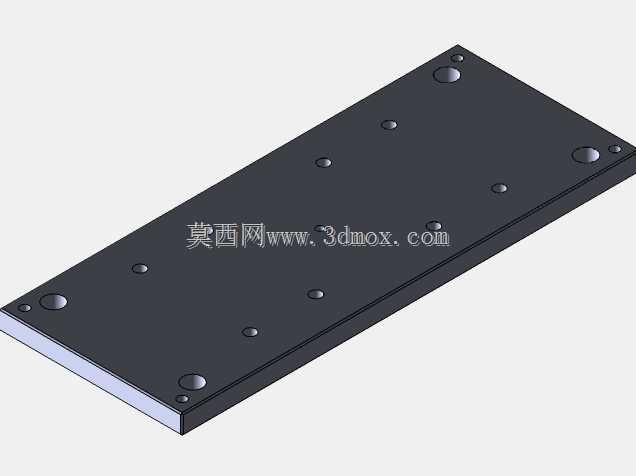

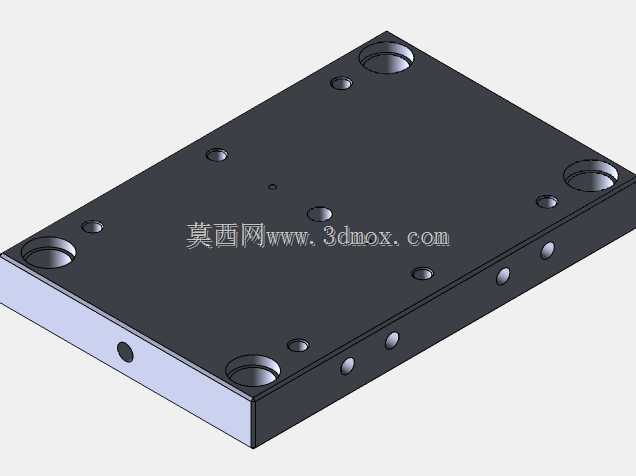

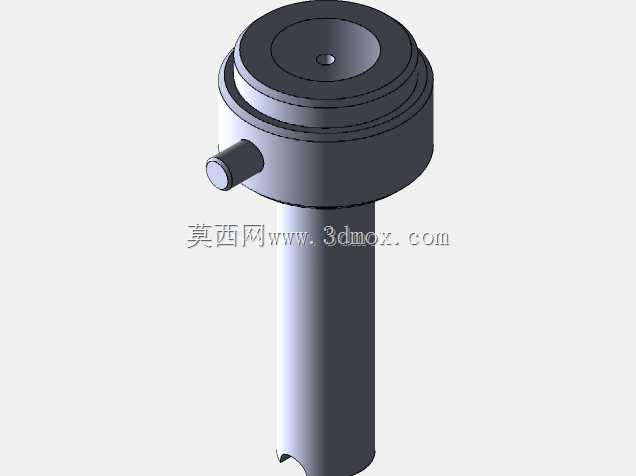

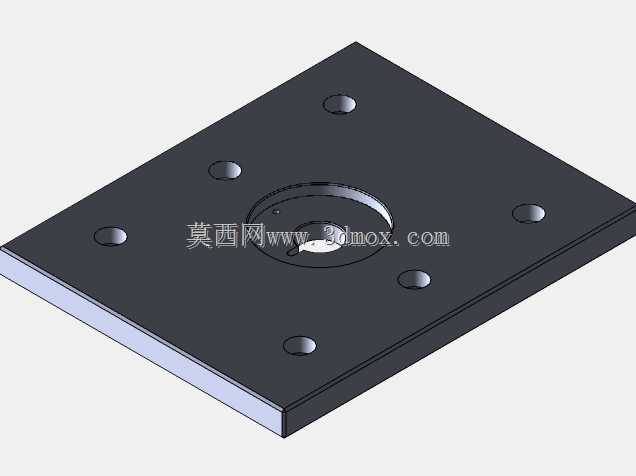

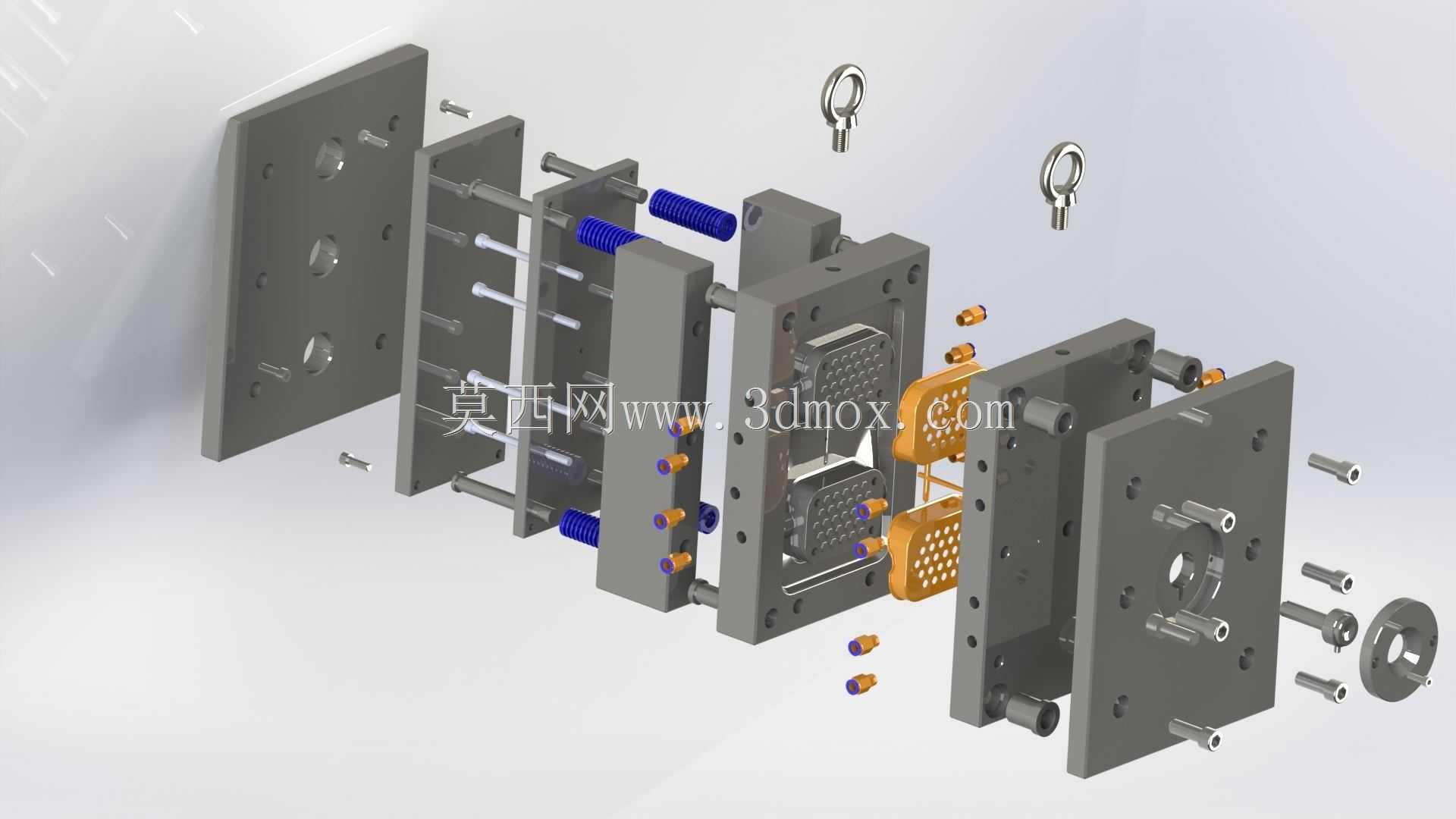

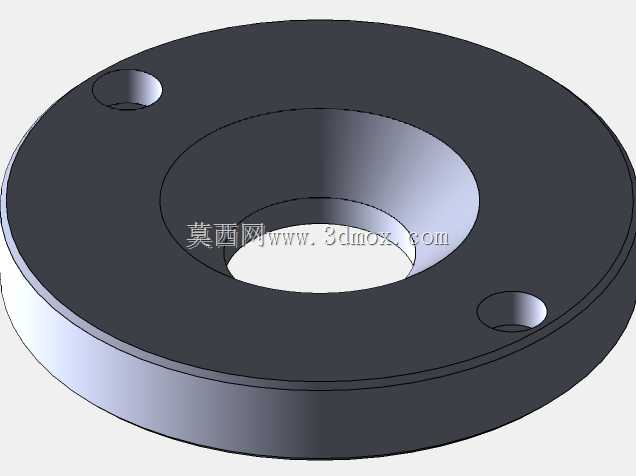

　　这套模具面向日用塑料制品量产场景，主要用于家用PP材质肥皂盒的注塑成型作业，适配常规卧式注塑机安装使用，可满足中小批量日用品生产的成型精度与效率要求。从结构布局来看，模具采用标准两板模派生结构，整体为方正叠层式模架布局，上下模座预留了标准注塑机定位圈安装位，中心定位孔与主流道衬套同轴度控制在0.02mm以内，可直接适配多数120-160吨锁模力的卧式注塑机装夹，模架四周预留的吊环安装位可满足车间吊装转运的承重要求，无需额外加工吊装结构。模具的冷却回路采用环绕式布局，在型腔、型芯周边均匀布置了多组冷却水嘴，进出水接口统一设置在模具操作侧，水嘴采用标准快插接口规格，可直接对接车间常规冷却水循环管路，

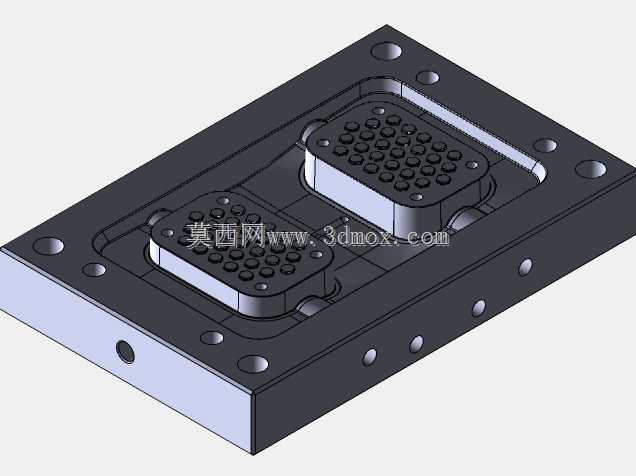

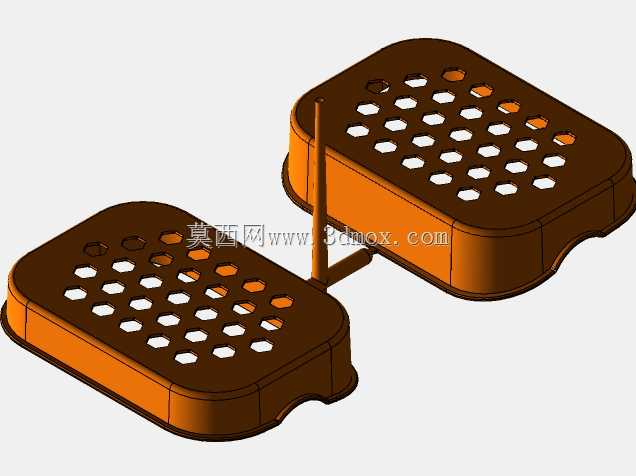

　　冷却回路距离型腔壁的距离控制在15-20mm区间，既保证冷却效率均匀，避免肥皂盒成型后出现局部缩痕、翘曲缺陷，也不会因距离过近导致型腔壁强度不足。分型面设置在肥皂盒侧壁最大轮廓处，合模时依靠四周精定位锁保证合模精度，避免成型后产品出现飞边、错位问题；模具内部设置了标准矩形弹簧作为开模复位元件，开模过程中可保证定模、动模按设定顺序分离，避免拉伤产品表面。这套模具的成型型腔针对肥皂盒的薄壁结构做了针对性优化，型腔表面抛光至镜面级别，保证成型后的肥皂盒外表面光滑无划痕，无需额外二次抛光处理即可直接包装出货；型芯部分对应肥皂盒的内部沥水格栅结构做了镶件拆分设计，格栅部位的细小镶件采用独立固定方式，后续若出现格栅部位磨损、堵料，

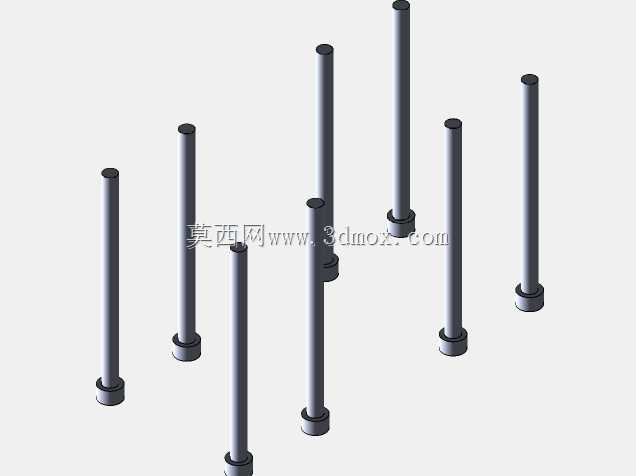

　　可单独更换对应镶件，无需整体报废型芯，大幅降低后期维护成本。模具的顶出结构采用均匀分布的顶杆布局，顶杆位置避开肥皂盒的外观面，全部设置在产品边缘非外观区域，顶出过程中受力均匀，不会导致薄壁的肥皂盒产品出现顶白、顶穿缺陷。从安装边界来看，模具整体长宽尺寸控制在300mm*300mm区间，闭合总高度适配对应吨位注塑机的最小模厚要求，开模行程预留了足够的产品取出空间，操作人员可直接从操作侧取出成型后的肥皂盒，无需额外增设机械手取件即可满足手动生产需求，也可适配加装简易取件机械手实现自动化生产。整套模具的导向部件采用标准导柱导套结构，导柱设置在模架四角，合模时导柱先进入导套导向，避免合模过程中碰伤型腔表面，导套自带润滑储油槽，日常生产中仅需定期加注润滑脂即可保证长期开合模的顺畅度，不会出现卡滞、拉毛问题。
