履带式小型巡检机器人移动底盘结构

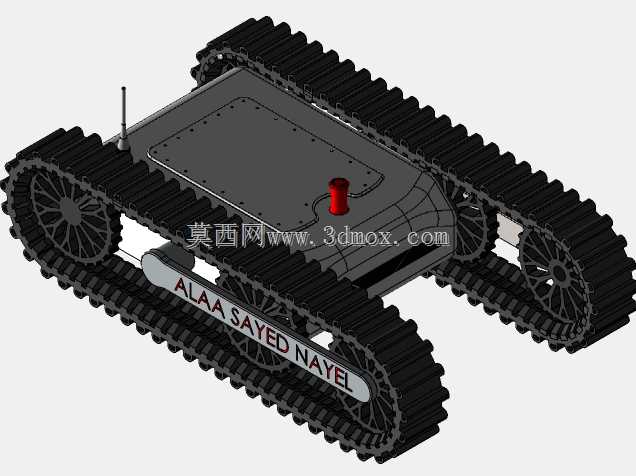

　　这款履带式移动底盘的结构设计，核心围绕狭小空间内的稳定通行需求展开，区别于轮式行走机构，履带结构的接地比压控制在极低区间，能够在松软泥地、碎石路面、厂区管廊的格栅踏板甚至轻度积雪路面保持足够抓地力，不会出现轮式结构常见的打滑、陷车问题，适配厂区设备巡检、地下管廊探测、灾后狭小空间搜救等多类场景的通行要求。从结构布局来看，整体采用扁平式舱体设计，上部预留的平整安装面可根据搭载需求加装检测传感器、机械作业臂、摄像采集模块等不同功能组件，舱体内部预留的安装空间可容纳动力电源、驱动控制板、信号传输模块等核心电气部件，舱盖采用螺栓紧固的密封结构，配合接缝处的密封胶条设计，可满足日常户外作业的防尘防泼溅要求，避免路面飞溅的泥水、

　　扬尘侵入舱内损坏电气元件。行走系统采用双侧独立驱动布局，每侧履带配套独立的驱动轮与从动张紧轮，驱动轮布置在舱体后侧，与内置的驱动电机输出端直接连接，减少传动链路的动力损耗，前侧从动轮配套张紧调节结构，可通过调整螺栓改变从动轮的前后位置，调整履带的张紧度，避免长期使用后履带松弛出现脱轨、传动打滑问题；履带采用带横向防滑齿的橡胶材质，既能够保证与硬质路面的摩擦力，也能在碾压碎石、凸起障碍物时通过自身形变缓冲部分冲击，降低行走过程中的振动传递到上部舱体，保护搭载的精密检测元件。底盘前部预留了天线安装位，可加装通讯天线实现远程信号传输，满足远程遥控作业的信号传输需求，舱体上部的红色凸起结构为急停按钮的安装位，

　　在调试或者近距离作业时可快速切断动力输出，保障作业安全。从安装边界来看，整体宽度控制在窄幅区间，可通过宽度不小于600mm的狭窄通道，适配厂区设备之间的巡检通道、地下管廊的检修通道等狭小通行空间，底盘离地间隙经过优化设计，可顺利越过高度不超过100mm的垂直障碍物，跨越宽度不超过150mm的沟槽，满足多数非结构化路面的通行需求。在设计思路上，这款底盘没有采用复杂的悬挂结构，而是通过履带自身的形变特性吸收路面的小幅振动，在保证结构可靠性的同时降低整体自重，减少动力消耗，延长单次充电的作业时长；双侧独立驱动的布局可实现原地转向，转向半径极小，在狭窄空间内的机动灵活性远高于传统的轮式底盘，不需要预留过大的转向空间，适配空间受限的作业场景。

　　结构细节上，驱动轮与从动轮均采用镂空辐条设计，在保证结构强度的前提下降低旋转部件的自重，减少驱动电机的负载，轮体边缘的齿形与履带内侧的定位槽精准配合，避免履带在转向、越障时出现横向滑脱；履带侧面的标识区域可根据需求喷涂设备编号、警示标识，满足厂区作业的可视化管理要求。这款底盘的结构设计没有冗余的复杂部件，所有易损部件均采用快拆式设计，履带磨损后可快速拆卸更换，张紧结构的调节位置预留了足够的操作空间，日常维护不需要完全拆解舱体，可大幅降低现场运维的工作量，适配长期户外作业的运维需求。
