13英寸4孔规格拖车配套车轮总成

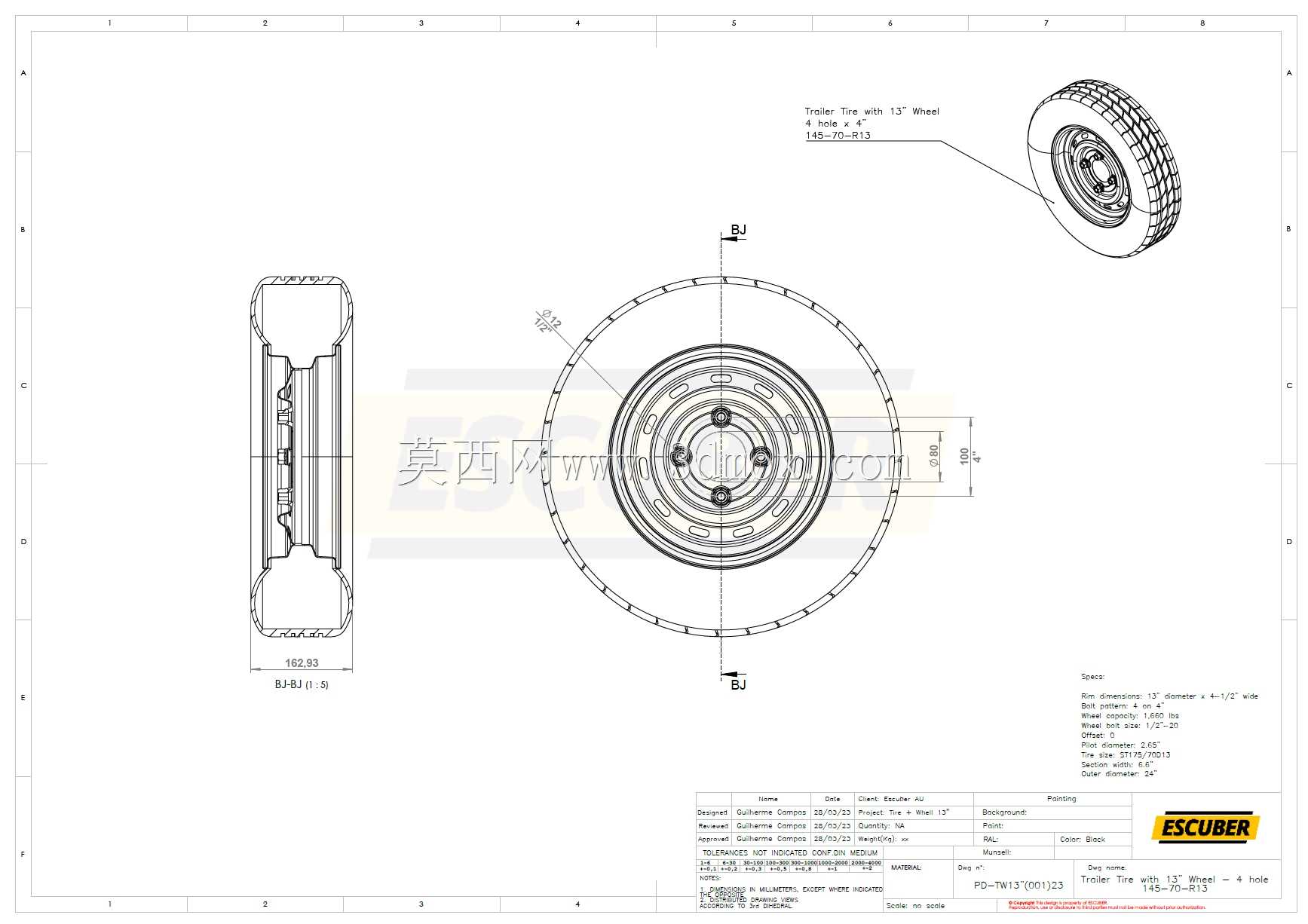

　　在短途场内转运、轻型拖挂设备的行走系统设计中，车轮总成的匹配度直接决定了拖行过程的稳定性与负载可靠性，这套13英寸规格的4孔拖车车轮，正是针对额定负载1660磅的轻型拖挂场景开发的行走部件。设计初期首先锁定了安装边界：4孔安装布局适配4-1/2英寸宽的螺栓柱样式，单根车轮螺栓采用1/2英寸-20的统一螺纹规格，安装偏移量设置为0，配合2.65英寸的先导直径，能够直接适配多数常规轻型拖车的车轴安装法兰，不需要额外加工转接结构，大幅降低现场改装的适配成本。轮辋部分采用13英寸直径的标准规格，匹配ST175/70D13型号的拖车专用轮胎，轮胎截面宽度为6.6英寸，充气后整体外径达到24英寸，这个尺寸配比经过负载校核，

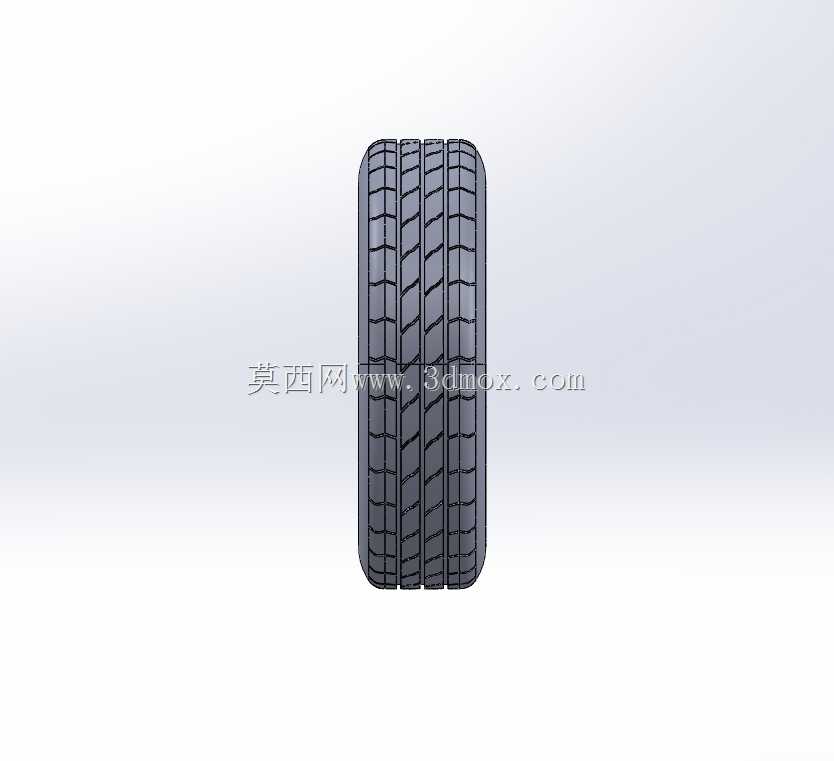

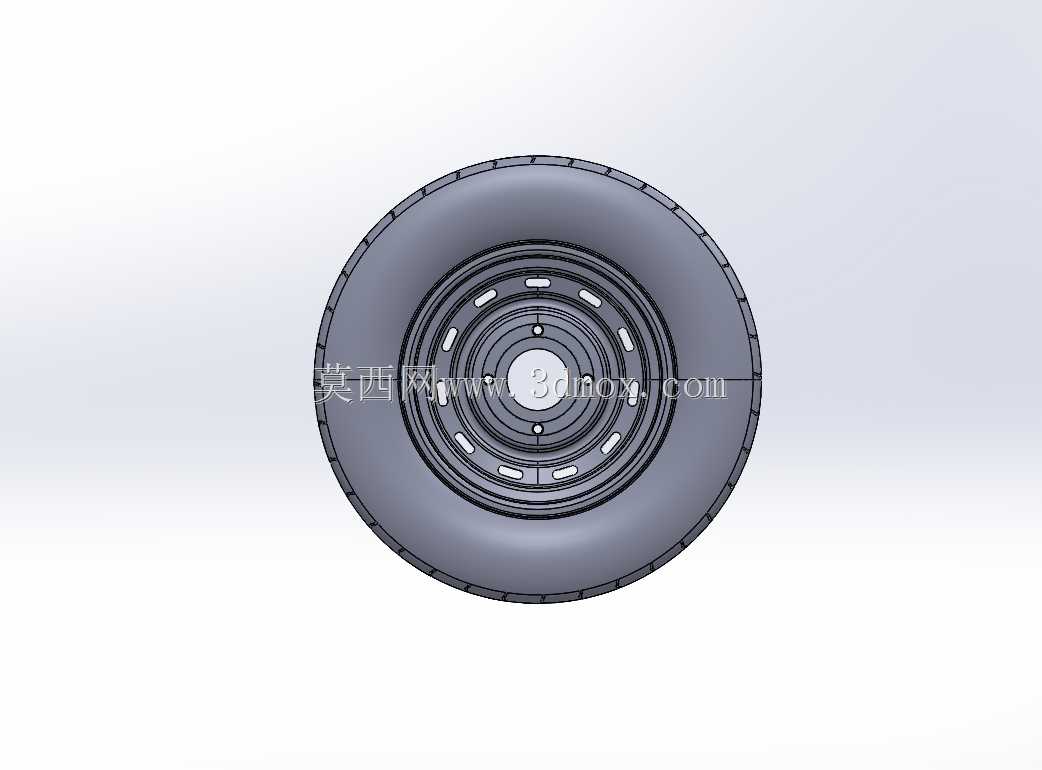

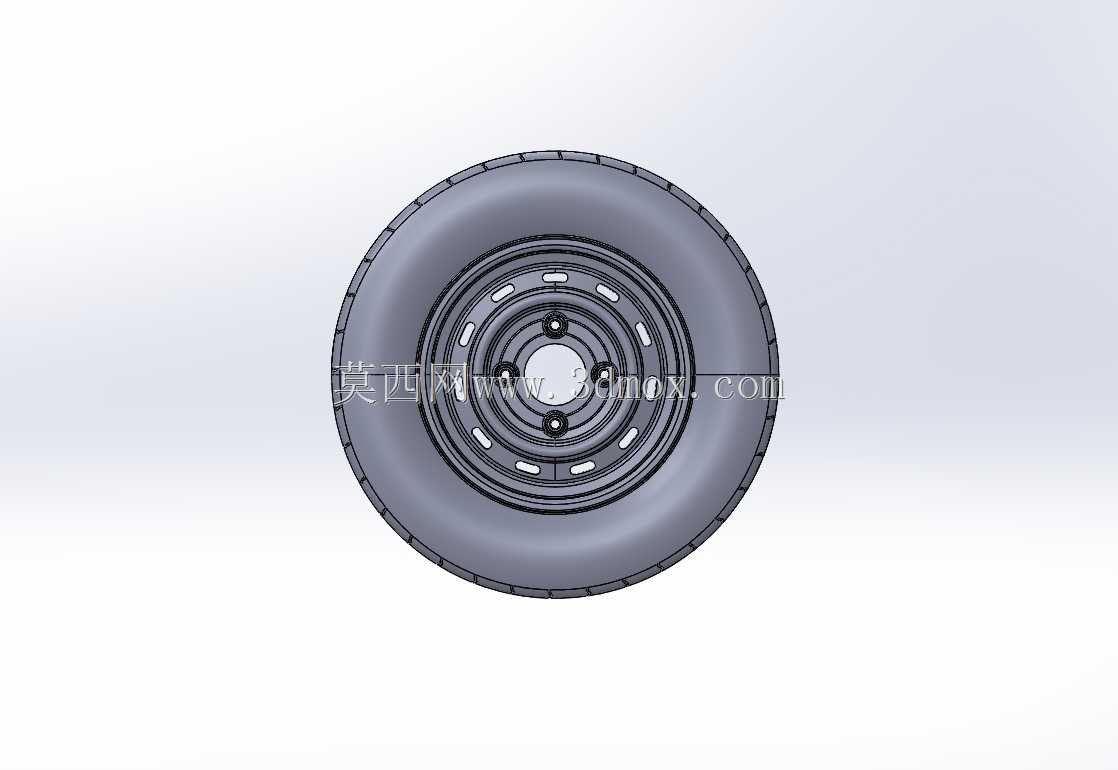

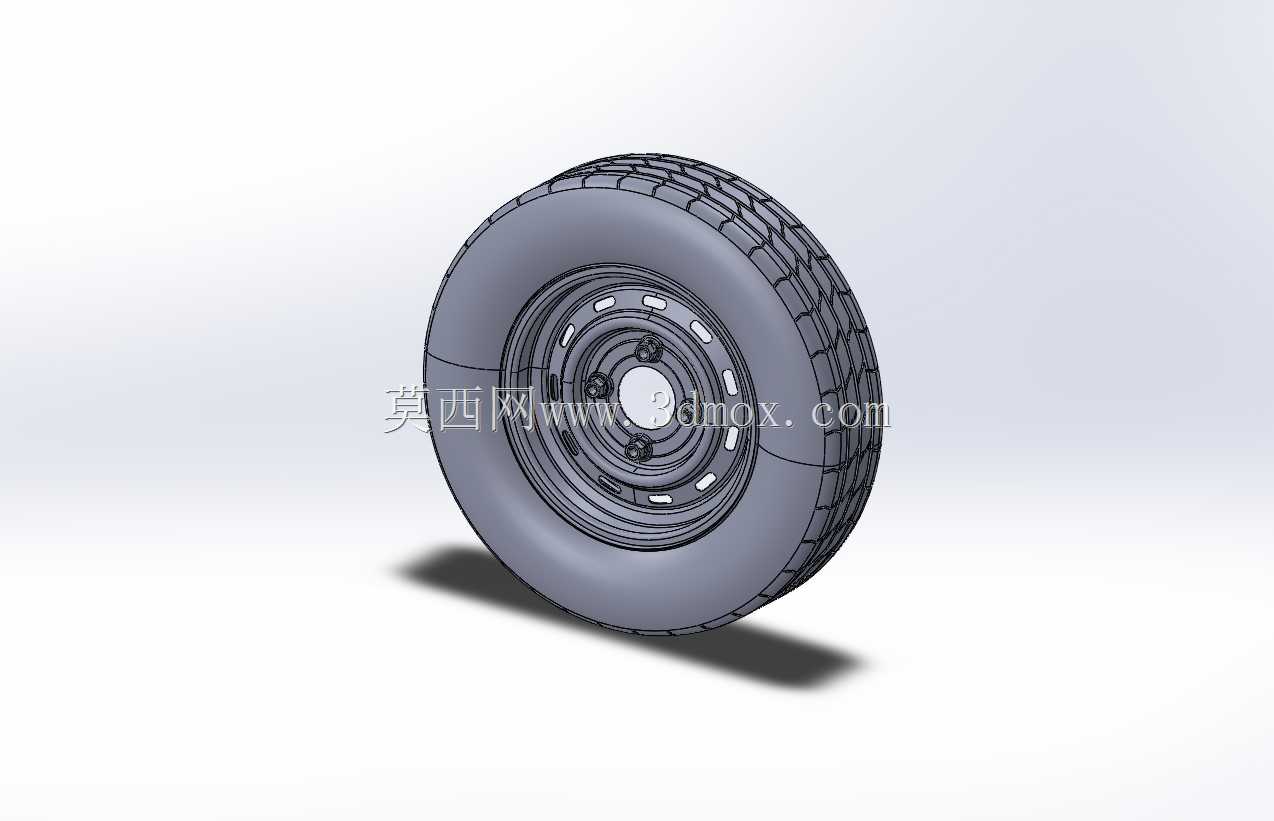

　　在1660磅的额定轮载下，轮胎接地比压能够控制在合理区间，避免硬质铺装路面行驶时的异常磨损，同时也能适配非铺装的厂区、工地临时路面的缓震需求。轮胎胎面采用块状交错的花纹设计，花纹沟槽深度兼顾排水与抓地性能，既可以在干燥铺装路面降低滚动阻力，也能在湿滑路面减少侧滑风险，胎侧厚度做了加强处理，应对拖车行驶中可能出现的小幅度剐蹭、碎石冲击，降低短途拖行中的爆胎概率。轮辋的螺栓孔周边做了局部加厚的结构强化，避免频繁拆装螺栓或者长期负载下出现孔位变形，轮辋与轮胎的配合面精度控制在合理公差范围，保证充气后的密封性能，不需要额外加装密封衬垫。从结构建模的角度来看，这套总成完整还原了轮胎的胎面花纹细节、轮辋的冲压成型结构、螺栓安装位的沉台特征，

　　既可以用于拖车行走系统的装配干涉校验，也能作为轻型拖挂设备选型时的尺寸参考，核对安装孔位、整体外径与拖车底盘轮拱的间隙是否满足设计要求，避免选型后出现转向剐蹭、安装不匹配的问题。实际应用场景覆盖了厂区物料转运拖车、小型露营拖挂、设备移动托架等多种轻型拖行设备，在设计这类设备的行走部分时，可以直接调用该模型匹配车轴长度、轮拱空间，减少重复建模的工作量，同时也能通过模型的尺寸参数快速校核负载匹配度，保证行走系统的可靠性。
